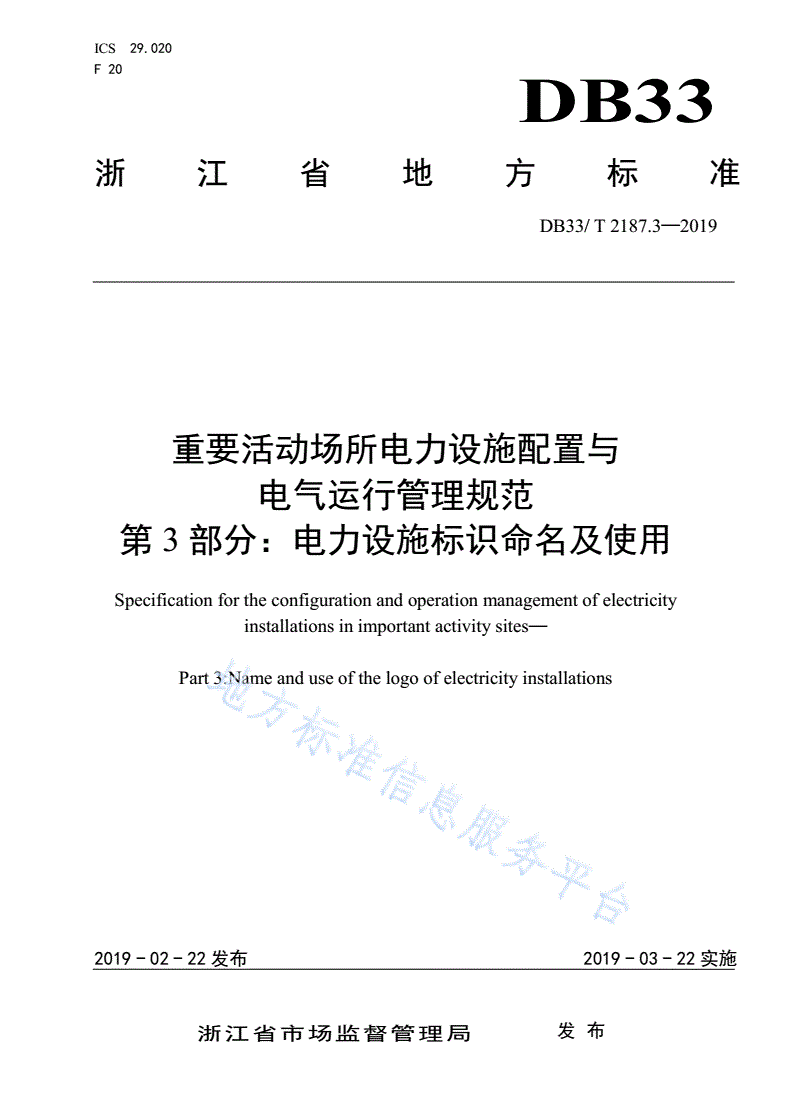

DB33/T 2187.3-2019 重要活动场所电力设施配置与电气运行管理规范 第3部分:电力设施标识命名及使用

ICS29.020

F20

DB33

浙江省地方标准

DB33/T2187.3—2019

重要活动场所电力设施配置与

电气运行管理规范

第3部分：电力设施标识命名及使用

Specificationfortheconfigurationandoperationmanagementofelectricity

installationsinimportantactivitysites—

Part3:Nameanduseofthelogoofelectricityinstallations

2019-02-22发布2019-03-22实施

浙江省市场监督管理局发布

DB33/T2187.3—2019

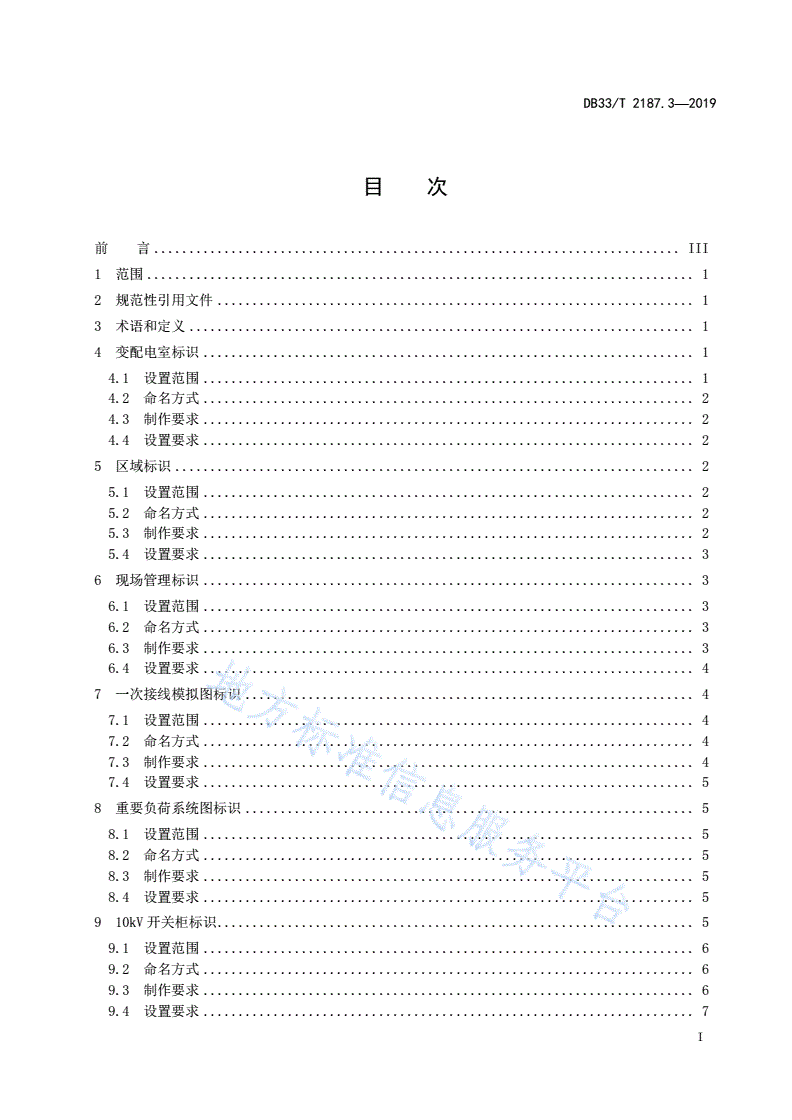

目次

前言...........................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4变配电室标识......................................................................1

4.1设置范围......................................................................1

4.2命名方式......................................................................2

4.3制作要求......................................................................2

4.4设置要求......................................................................2

5区域标识..........................................................................2

5.1设置范围......................................................................2

5.2命名方式......................................................................2

5.3制作要求......................................................................2

5.4设置要求......................................................................3

6现场管理标识......................................................................3

6.1设置范围......................................................................3

6.2命名方式......................................................................3

6.3制作要求......................................................................3

6.4设置要求......................................................................4

7一次接线模拟图标识................................................................4

7.1设置范围......................................................................4

7.2命名方式......................................................................4

7.3制作要求......................................................................4

7.4设置要求......................................................................5

8重要负荷系统图标识................................................................5

8.1设置范围......................................................................5

8.2命名方式......................................................................5

8.3制作要求......................................................................5

8.4设置要求......................................................................5

910kV开关柜标识....................................................................5

9.1设置范围......................................................................6

9.2命名方式......................................................................6

9.3制作要求......................................................................6

9.4设置要求......................................................................7

I

DB33/T2187.3—2019

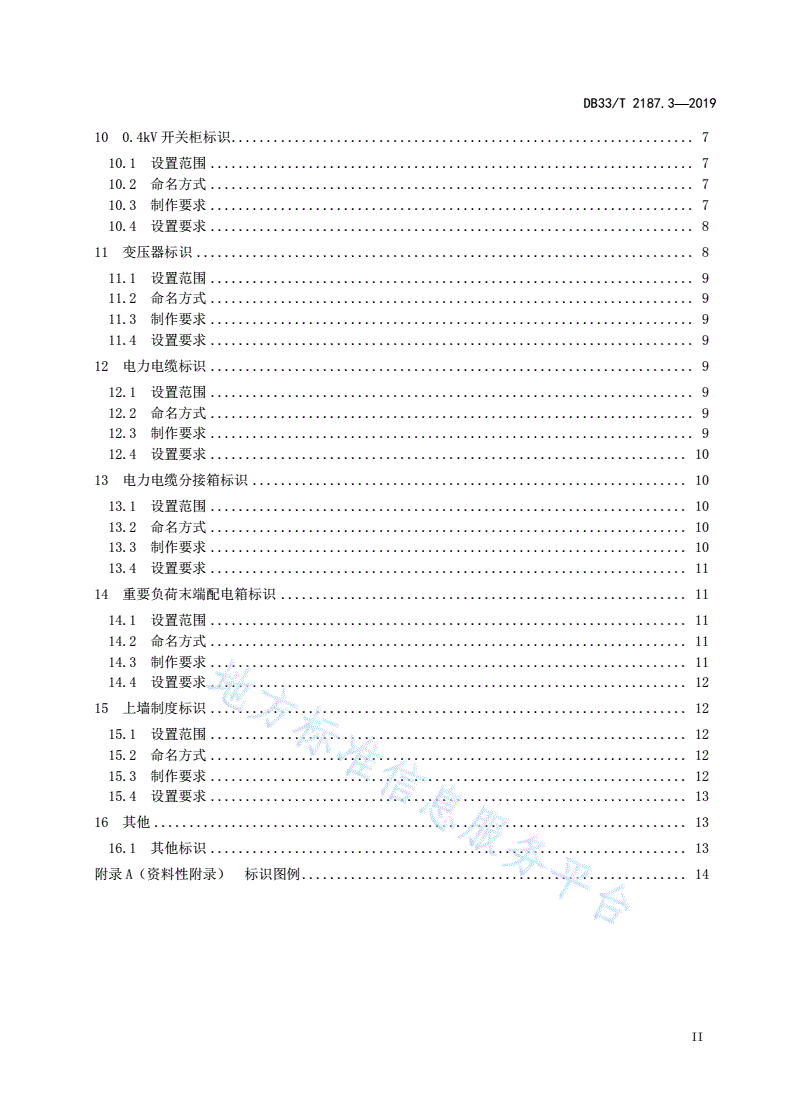

100.4kV开关柜标识..................................................................7

10.1设置范围.....................................................................7

10.2命名方式.....................................................................7

10.3制作要求.....................................................................7

10.4设置要求.....................................................................8

11变压器标识.......................................................................8

11.1设置范围.....................................................................9

11.2命名方式.....................................................................9

11.3制作要求.....................................................................9

11.4设置要求.....................................................................9

12电力电缆标识.....................................................................9

12.1设置范围.....................................................................9

12.2命名方式.....................................................................9

12.3制作要求.....................................................................9

12.4设置要求....................................................................10

13电力电缆分接箱标识..............................................................10

13.1设置范围....................................................................10

13.2命名方式....................................................................10

13.3制作要求....................................................................10

13.4设置要求....................................................................11

14重要负荷末端配电箱标识..........................................................11

14.1设置范围....................................................................11

14.2命名方式....................................................................11

14.3制作要求....................................................................11

14.4设置要求....................................................................12

15上墙制度标识....................................................................12

15.1设置范围....................................................................12

15.2命名方式....................................................................12

15.3制作要求....................................................................12

15.4设置要求....................................................................13

16其他............................................................................13

16.1其他标识....................................................................13

附录A（资料性附录）标识图例.......................................................14

II

DB33/T2187.3—2019

前言

DB33/T2187《重要活动场所电力设施配置与电气运行管理规范》分为以下几个部分：

——第1部分：电力设施配置；

——第2部分：电气运行管理；

——第3部分：电力设施标识命名及使用。

本部分为DB33/T2187的第3部分。

本部分依据GB/T1.1给出的规则起草。

本部分由浙江省能源局提出。

本部分由浙江省能源标准化技术委员会归口。

本部分起草单位：国网浙江省电力有限公司、浙江省节能协会、中国质量认证中心杭州分中心、国

网杭州供电公司、国网金华供电公司、国网嘉兴供电公司、浙江省标准化研究院。

本部分主要起草人：郑斌、侯素颖、徐昱、杨淑明、王炜、王黎、易孔明、周欢、裘华东、俞成彪、

张云雷、来涵彬、徐耀辉、王海帆、吴昱德、施力欣、郭晨露、应烨军、曹瑞峰、虞义明、夏洪伟、郑

骥。

III

DB33/T2187.3—2019

重要活动场所电力设施配置与电气运行管理规范

第3部分：电力设施标识命名及使用

1范围

本部分规定了重要活动场所电力设施标识的设置范围、命名方式及制作、设置等要求。

本部分适用于重要活动场所。

2规范性引用文件

下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2893.1图形符号安全色和安全标志第1部分安全标志和安全标记的设计原则

GB2894安全标志及其使用导则

GB/T5465.2电气设备用图形符号第二部分图形符号

GB50168电气装置安装工程电缆线路施工及验收规范

GB50217电力工程电缆敷设规范

GB/T15566.1公共信息导向系统设置原则与要求第1部分总则

3术语和定义

3.1

重要活动importantactivity

由省级及以上人民政府组织或认定，具有重要影响和特定规模的政治、经济、科技、文化、体育等

活动。

3.2

重要负荷importantload

重要活动期间允许短时间停电的用电负荷。

4变配电室标识

4.1设置范围

4.1.1在重要活动场所变配电室应设置相关标识。

4.1.2如果有多个配电室的，应在各个配电室均设置相关标识，并根据实际用途标明总配电室、分配

电室等。

4.2命名方式

1

DB33/T2187.3—2019

4.2.1纳入电力调度管辖范围的，配电室标识命名应与调度命名一致。

4.2.2分配电室标识应根据功能类别或编号进行命名。

4.3制作要求

变配电室标识的制作应符合《GB2894安全标志及其使用导则》的相关要求（见表1）。

表1变配电室标识制作要求

标识名称制作材料字体、字号颜色规格（米）图例

耐用的阻燃复合

文字：红色

总配电室黑体、2000.400×0.200见附录A图A.1

材料或不锈钢材

背景：白色

料，不宜使用遇水

文字：红色

变形、变质或易燃

分配电室黑体、2000.400×0.200见附录A图A.1

背景：白色

的材料。

注1：标识要有衬边，用白色将边框勾一窄边，衬边宽度为标识边长的0.025倍。

注2：表中边长包括标识的边框和衬边。

4.4设置要求

4.4.1在总（分）配电室的主通道入口醒目处分别装设对应标识；配电室外设有围墙的，应装设在围

墙大门左（右）侧醒目处。

4.4.2变配电室标识下边缘距离地面的高度应符合《GB/T15566.1公共信息导向系统设置原则与要

求第1部分总则》的要求，宜为1.6m-1.8m。

5区域标识

5.1设置范围

在重要活动场所电气值班室、高（低）压配电室及变压器室应分别设置区域标识。

5.2命名方式

区域标识应根据功能类别进行命名。存在多个相同功能区域的，应分别编号命名。

5.3制作要求

区域标识制作应符合《GB2894安全标志及其使用导则》的相关（见表2）。

表2区域标识制作要求

2

DB33/T2187.3—2019

标识名称制作材料字体、字号颜色规格（米）图例
