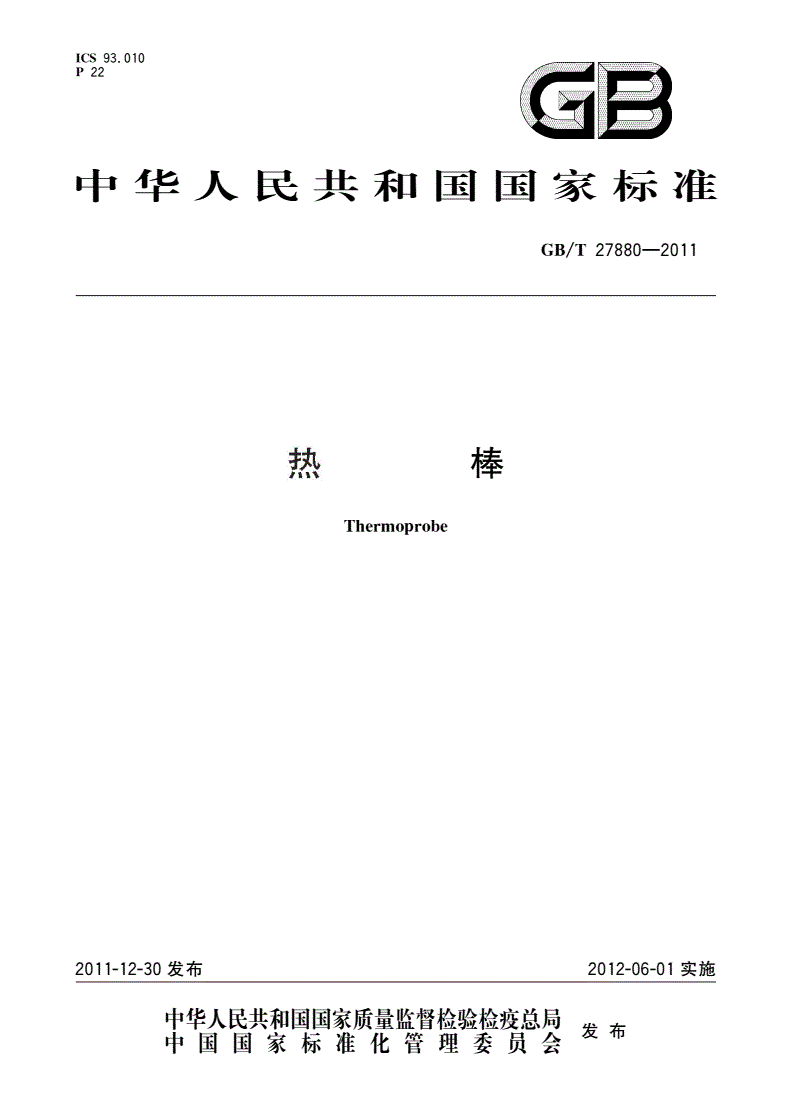

GB/T 27880-2011 热棒

ICS93.010

P22

中华人民共和国国家标准

/—

GBT278802011

热棒

Thermorobe

p

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

2011-12-30发布2012-06-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBT278802011

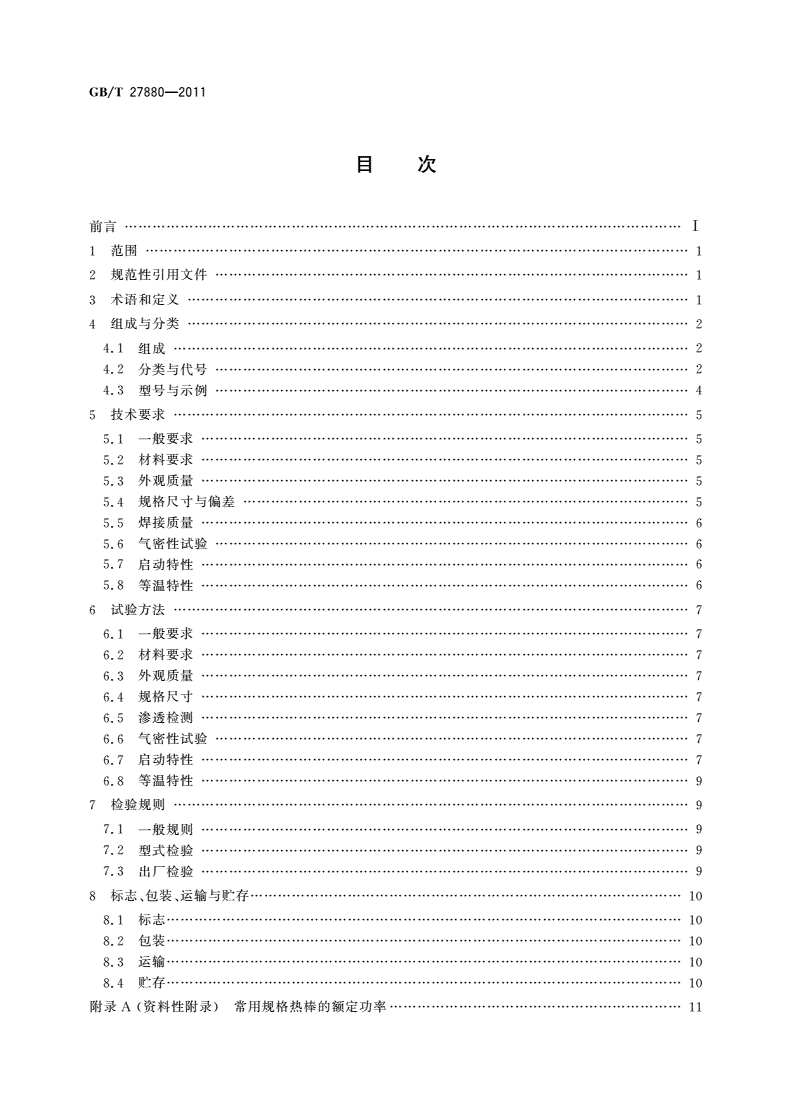

目次

前言…………………………Ⅰ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4组成与分类………………2

4.1组成…………………2

4.2分类与代号…………………………2

4.3型号与示例…………………………4

5技术要求…………………5

5.1一般要求……………5

5.2材料要求……………5

5.3外观质量……………5

5.4规格尺寸与偏差……………………5

5.5焊接质量……………6

5.6气密性试验…………………………6

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

5.7启动特性……………6

5.8等温特性……………6

6试验方法…………………7

6.1一般要求……………7

6.2材料要求……………7

6.3外观质量……………7

6.4规格尺寸……………7

6.5渗透检测……………7

6.6气密性试验…………………………7

6.7启动特性……………7

6.8等温特性……………9

7检验规则…………………9

7.1一般规则……………9

7.2型式检验……………9

7.3出厂检验……………9

、、

8标志包装运输与贮存…………………10

8.1标志…………………10

8.2包装…………………10

8.3运输…………………10

8.4贮存…………………10

()

附录资料性附录常用规格热棒的额定功率………

A11

/—

GBT278802011

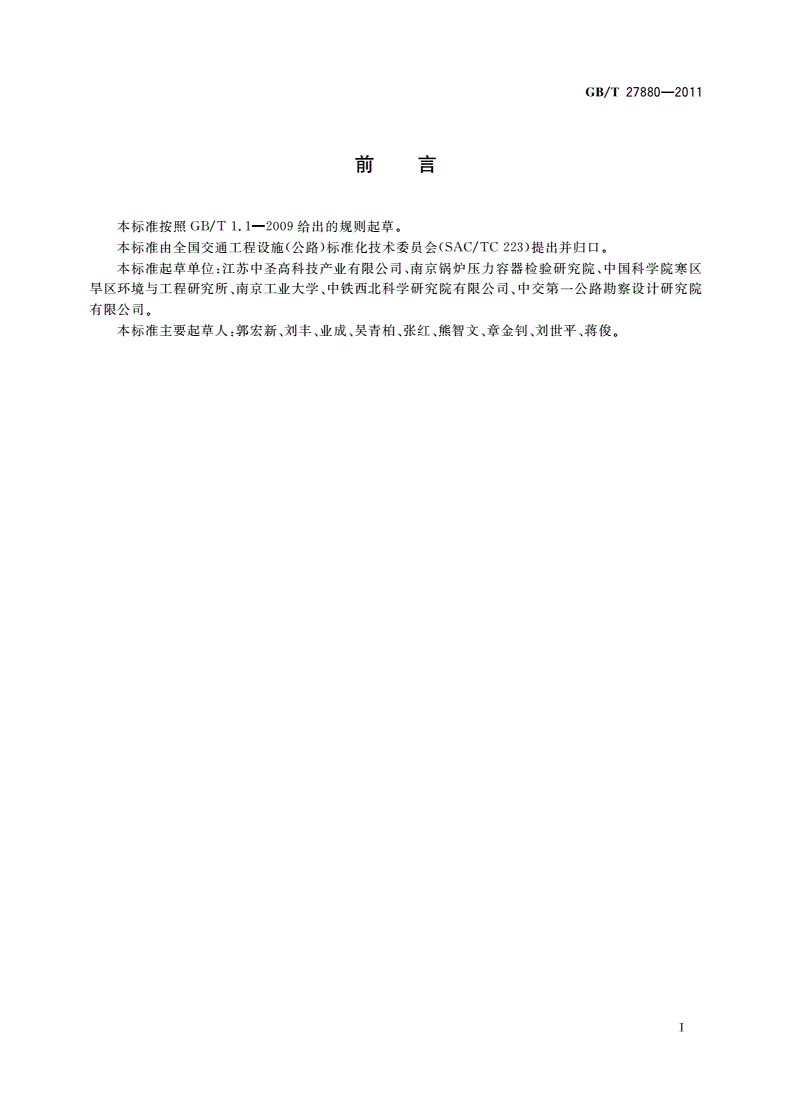

前言

本标准按照/—给出的规则起草。

GBT1.12009

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅰ

/—

GBT278802011

热棒

1范围

、、、、、、

本标准规定了热棒的术语与定义组成与分类技术要求试验方法检验规则以及标志包装运输

与贮存。

、。

本标准适用于寒区地基基础工程的热棒

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

—

:

压力容器第部分设计

GB150.320113

GB536液体无水氨

/优质碳素结构钢热轧薄钢板和钢带

GBT710

/一般公差未注公差的线性和角度尺寸的公差

GBT1804

GB3087低中压锅炉用无缝钢管

/不锈钢冷轧板和钢带

GBT3280

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

/工业液体二氧化碳

GBT6052

/优质碳素结构钢冷轧薄钢板和钢带

GBT13237

、

GB13296锅炉热交换器用不锈钢无缝钢管

/()

所有部分无损检测渗透检测

GBT18851

GB50212建筑防腐蚀工程施工及验收规范

JB4708钢制压力容器焊接工艺评定

/钢制压力容器焊接规程

JBT4709

3术语和定义

下列术语和定义适用于本文件。

3.1

热棒thermorobe

p

,(),、、

用于寒区工程工作温度在200K~333K-73℃~60℃之间蒸发段在下方冷凝段在上方管

内凝结液依靠重力而回流的传热管。

3.2

基管laintube

p

用于制造热棒壳体的金属管。

3.3

工质workinfluid

g

热棒内用于传递热量的介质。

1

/—

GBT278802011

3.4

蒸发段evaorator

p

热棒工质受热汽化的部分。

3.5

冷凝段condenser

热棒工质放热凝结的部分。

3.6

绝热段adiabaticsection

、。

热棒蒸发段与冷凝段之间不与外界换热的部分

3.7

不凝性气体non-condensableas

g

,。

在工作温度和压力范围条件下热棒管壳内不凝结的气体

3.8

工作温度oeratintemerature

pgp

热棒运行时的工质蒸汽温度。

3.9

稳定工作状态steadoeratinstate

ypg

,。

设定工作条件下在热棒管内或管外壁沿长度方向各点温度不随时间变化的工作状态

3.10

额定功率ratedower国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

p

,。

设定工作条件下热棒所能传递的最大功率

3.11

启动特性startup

,。

在一定条件下从热棒开始受热到进入稳定工作状态之前的特性以时间为特性指标

3.12

等温特性isothermal

,。

在一定的热负荷和工作条件下热棒内部工质蒸汽温度沿长度方向呈现出温度均匀且相等的特征

4组成与分类

4.1组成

、、,、,

热棒由基管管腔中心测温管和工质组成基管与管腔分为蒸发段绝热段和冷凝段三部分根据

()。

使用条件蒸发段和冷凝段可带有传热翅片见图1

4.2分类与代号

,,()。

热棒按形状分为直棒和弯棒两类直棒用代号表示弯棒又称型用代号表示

4.2.1ⅠLⅡ

2

/—

GBT278802011

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

)型)型

aⅠbⅡ

说明:

———,();

D基管外径单位为毫米mm

———,();

Lc冷凝段长度单位为米m

———,();

Ls绝热段长度单位为米m

———,();

Le蒸发段长度单位为米m

———,();

L热棒高度单位为米m

———,();

S基管公称壁厚单位为毫米mm

———,()。

α弯曲角单位为度°

图1热棒组成与形状

4.2.2热棒按结构形式分为三类:

)、,;

a冷凝段有翅片蒸发段无翅片代号为TPA

),;

b冷凝段和蒸发段均无翅片代号为TPB

),。

c冷凝段和蒸发段均有翅片代号为TPC

4.2.3翅片的形状分为四种:

)[)],;

a螺旋圆盘翅片见图2a代号为a

)[)],;

b齿型翅片见图2b代号为b

)[
