GB/T 18851.2-2024 无损检测 渗透检测 第2部分：渗透材料的检验

ICS19.100

CCSJ04

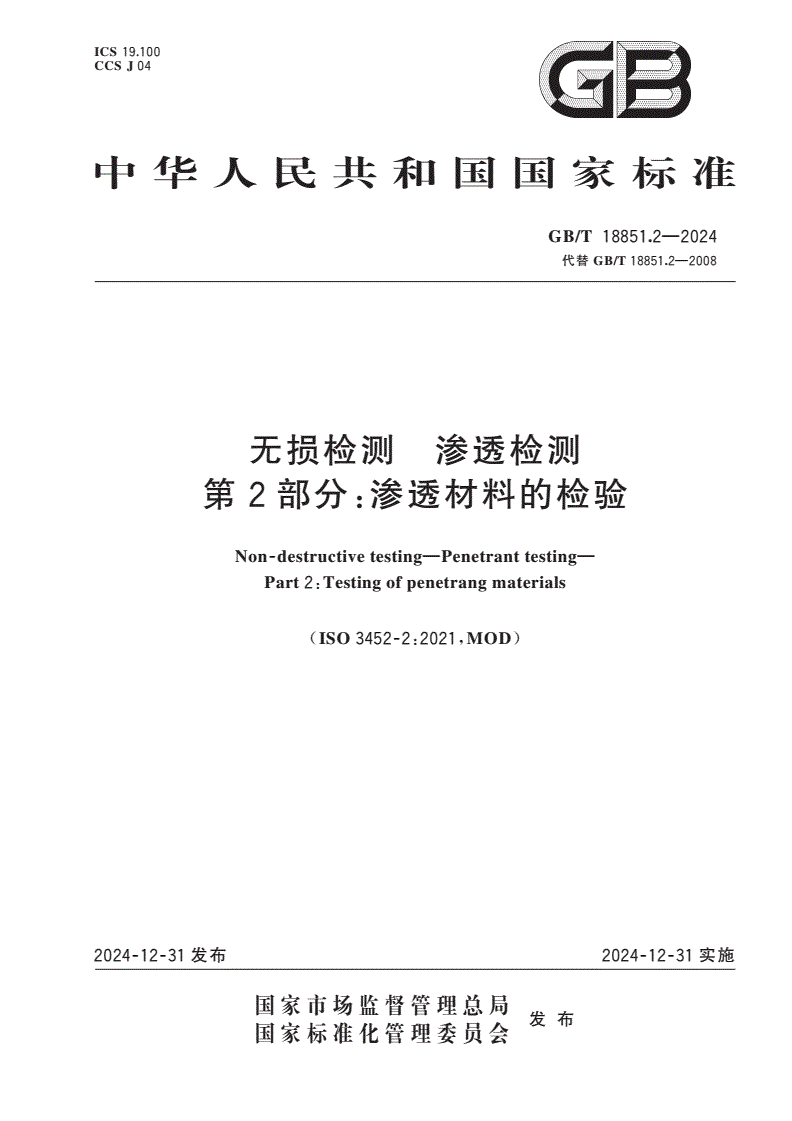

中华人民共和国国家标准

GB/T18851.2—2024

代替GB/T18851.2—2008

无损检测渗透检测

第2部分：渗透材料的检验

Non⁃destructivetesting—Penetranttesting—

Part2：Testingofpenetrangmaterials

（ISO3452⁃2：2021，MOD）

2024⁃12⁃31发布2024⁃12⁃31实施

国家市场监督管理总局

国家标准化管理委员会发布

GB/T18851.2—2024

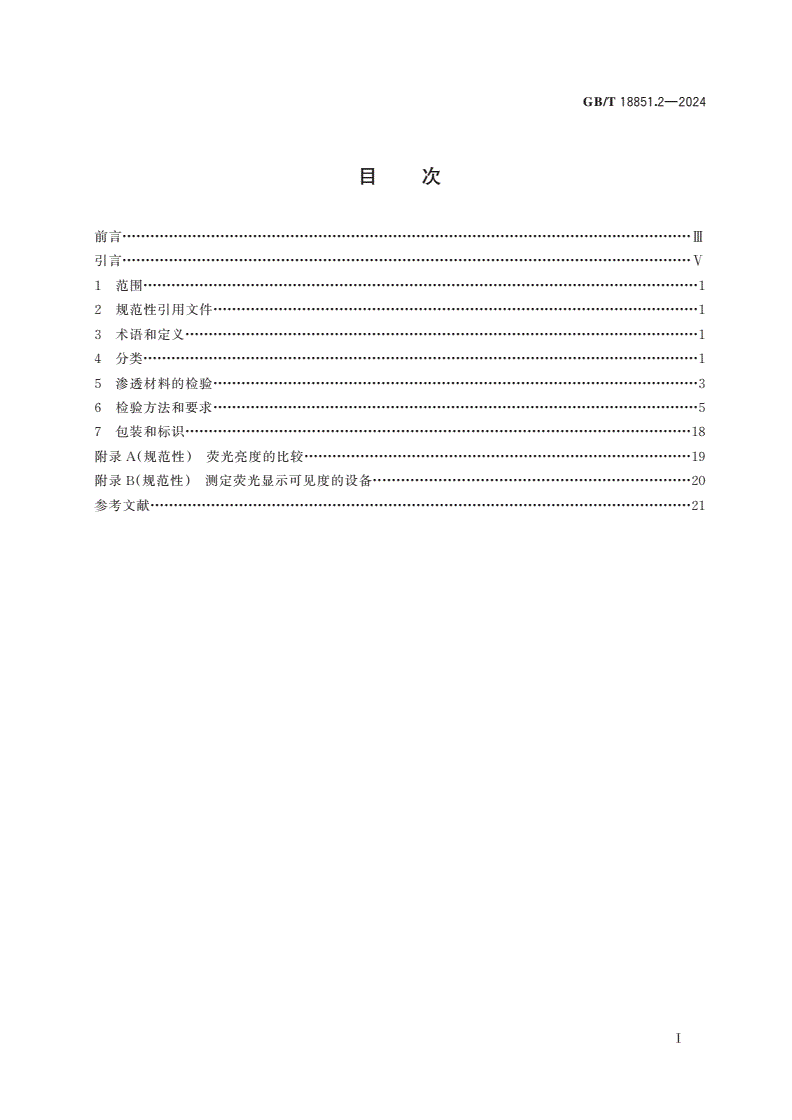

目次

前言··························································································································Ⅲ

引言··························································································································Ⅴ

1范围·······················································································································1

2规范性引用文件········································································································1

3术语和定义··············································································································1

4分类·······················································································································1

5渗透材料的检验········································································································3

6检验方法和要求········································································································5

7包装和标识············································································································18

附录A（规范性）荧光亮度的比较···················································································19

附录B（规范性）测定荧光显示可见度的设备····································································20

参考文献····················································································································21

Ⅰ

GB/T18851.2—2024

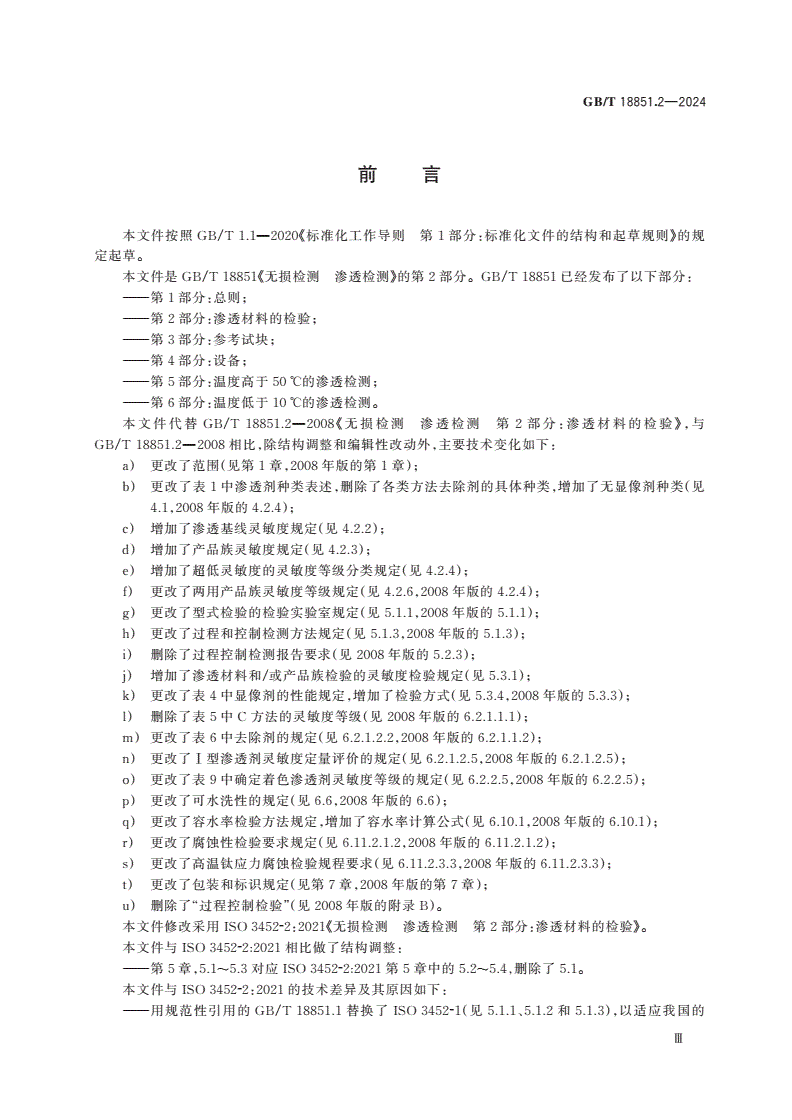

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件是GB/T18851《无损检测渗透检测》的第2部分。GB/T18851已经发布了以下部分：

——第1部分：总则；

——第2部分：渗透材料的检验；

——第3部分：参考试块；

——第4部分：设备；

——第5部分：温度高于50℃的渗透检测；

——第6部分：温度低于10℃的渗透检测。

本文件代替GB/T18851.2—2008《无损检测渗透检测第2部分：渗透材料的检验》，与

GB/T18851.2—2008相比，除结构调整和编辑性改动外，主要技术变化如下：

a）更改了范围（见第1章，2008年版的第1章）；

b）更改了表1中渗透剂种类表述，删除了各类方法去除剂的具体种类，增加了无显像剂种类（见

4.1，2008年版的4.2.4）；

c）增加了渗透基线灵敏度规定（见4.2.2）；

d）增加了产品族灵敏度规定（见4.2.3）；

e）增加了超低灵敏度的灵敏度等级分类规定（见4.2.4）；

f）更改了两用产品族灵敏度等级规定（见4.2.6，2008年版的4.2.4）；

g）更改了型式检验的检验实验室规定（见5.1.1，2008年版的5.1.1）；

h）更改了过程和控制检测方法规定（见5.1.3，2008年版的5.1.3）；

i）删除了过程控制检测报告要求（见2008年版的5.2.3）；

j）增加了渗透材料和/或产品族检验的灵敏度检验规定（见5.3.1）；

k）更改了表4中显像剂的性能规定，增加了检验方式（见5.3.4，2008年版的5.3.3）；

l）删除了表5中C方法的灵敏度等级（见2008年版的6.2.1.1.1）；

m）更改了表6中去除剂的规定（见6.2.1.2.2，2008年版的6.2.1.1.2）；

n）更改了Ⅰ型渗透剂灵敏度定量评价的规定（见6.2.1.2.5，2008年版的6.2.1.2.5）；

o）更改了表9中确定着色渗透剂灵敏度等级的规定（见6.2.2.5，2008年版的6.2.2.5）；

p）更改了可水洗性的规定（见6.6，2008年版的6.6）；

q）更改了容水率检验方法规定，增加了容水率计算公式（见6.10.1，2008年版的6.10.1）；

r）更改了腐蚀性检验要求规定（见6.11.2.1.2，2008年版的6.11.2.1.2）；

s）更改了高温钛应力腐蚀检验规程要求（见6.11.2.3.3，2008年版的6.11.2.3.3）；

t）更改了包装和标识规定（见第7章，2008年版的第7章）；

u）删除了“过程控制检验”（见2008年版的附录B）。

本文件修改采用ISO3452⁃2：2021《无损检测渗透检测第2部分：渗透材料的检验》。

本文件与ISO3452⁃2:2021相比做了结构调整：

——第5章，5.1~5.3对应ISO3452⁃2:2021第5章中的5.2~5.4,删除了5.1。

本文件与ISO3452⁃2：2021的技术差异及其原因如下：

——用规范性引用的GB/T18851.1替换了ISO3452⁃1（见5.1.1、5.1.2和5.1.3），以适应我国的

Ⅲ

GB/T18851.2—2024

技术水平，增加操作性；

——用规范性引用的GB/T12604.3替换了ISO12706（见第3章），以适应我国的技术水平，增加

操作性；

——用规范性引用的GB/T18851.3替换了ISO3452⁃3（见4.2.5、6.2.1.2.2、6.2.2.2和6.6），以适

应我国的技术水平，增加操作性；

——用规范性引用的GB/T27025替换了ISO/IEC17025（见5.1.1），以适应我国的技术水平，增

加操作性；

——用规范性引用的GB/T5097替换了ISO3059（见6.2.1.2.5和6.2.2.4），以适应我国的技术水

平，增加操作性；

——删除了人员要求，以适应我国的技术水平，增加操作性。

本文件做了下列编辑性改动：

——将4.2.6中“见4.2.3”更改为“见4.2.5”，结合上下文ISO3452⁃2：2021错误；

——删除了附录C（资料性）“参考材料清单”。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由全国无损检测标准化技术委员会（SAC/TC56）提出并归口。

本文件起草单位：上海材料研究所有限公司、吴江市宏达探伤器材有限公司、中国特种设备检测研

究院、长沙戴卡科技有限公司。

本文件主要起草人：蒋建生、黄嘉诚、沈耀程、罗见喜、丁杰、李东宇、韩丽娜、黄隐、刘军。

本文件于2005年首次发布，2008年第一次修订，本次为第二次修订。

Ⅳ

GB/T18851.2—2024

引言

渗透检测是无损检测常规方法之一，主要用于检测金属或非金属零部件表面缺陷，广泛应用于机

械、冶金、航天、航空、石油、船舶、铁道等领域。

GB/T18851《无损检测渗透检测》旨在规范开展渗透检测活动。GB/T18851拟由6个部分

构成。

——第1部分：总则。目的在于规定使用白光或紫外光（UV⁃A，中心波长为365nm）检测被检材

料表面开口不连续（如裂纹、重皮、折叠、气孔和未熔合等）的渗透检测方法。

——第2部分：渗透材料的检验。目的在于规定渗透材料型式检验和批检验的技术要求和检验

规程。

——第3部分：参考试块。目的在于规定两种类型的参考试块。

——第4部分：设备。目的在于规定渗透检测设备的特性。

——第5部分：温度高于50℃的渗透检测。目的在于规定专用于高温（高于50℃）的检测要求以

及合适的检测产品的鉴定方法。

——第6部分：温度低于10℃的渗透检测。目的在于规定专用于低温（低于10℃）的检测要求以

及合适的检测产品的鉴定方法。

本文件是GB/T18851的第2部分。本次修订明确且细化渗透基线灵敏度、产品族灵敏度，增加

了渗透材料检测的实验室要求，对促进渗透检测规范化，保障产品质量及服役安全具有重要的意义。

Ⅴ

GB/T18851.2—2024

无损检测渗透检测

第2部分：渗透材料的检验

安全警示：本文件所涉及的渗透材料所需的化学制品，可能是有害的、易燃的和／或挥发性的，因

此均应预防，并遵循所有相关国际、国家、地方颁布的卫生、安全、环境规定的要求。

1范围

本文件规定了渗透材料型式检验和批检验的技术要求和检验规程。

本文件适用于温度范围为10℃~50℃的渗透检测用材料的检验。在此温度范围之外的其他检验

见ISO3452⁃5或ISO3452⁃6。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于

本文件。

GB/T5097无损检测渗透检测和磁粉检测观察条件（GB/T5097—2020，ISO3059：2012，

IDT）

GB/T12604.3无损检测术语渗透检测（GB/T12604.3—2013，ISO12706：2009，IDT）

GB/T18851.1无损检测渗透检测第1部分：总则（GB/T18851.1—2024，ISO3452⁃1：

2021，IDT）

GB/T18851.3无损检测渗透检测第3部分：参考试块（GB/T18851.3—2008，ISO3452⁃3：

1998，IDT）

GB/T27025检测和校准实验室能力的通用要求（GB/T27025—2019，ISO/IEC17025：2017，

IDT）

3术语和定义

GB/T12604.3界定的以及下列术语和定义适用于本文件。

3.1

批batch

一次投产的具有相同性能和具备特定标志编码或标记的渗透材料产品的数量。

3.2

candidate

受检品

按本文件要求送检评价的检测产品样品。

4分类

4.1检测产品

渗透检测产品应符合表1给出的型号、方法和种类。

1

GB/T18851.2—2024

表1检测产品/程序

渗透剂去除剂显像剂

型号种类方法种类方式种类

Ⅰ荧光A水a干粉

Ⅱ着色B亲油性乳化剂b水溶性

C溶剂c水悬浮

D亲水性乳化剂d溶剂型（非水，适用于Ⅰ型）

Ⅲ两用（荧光和着色）e溶剂型（非水，适用于Ⅱ型和Ⅲ型）

Ea水和溶剂f特殊应用

g无显像剂（仅适用于Ⅰ型）

注：对于特殊情况，只准许使用符合可燃性、硫、卤素和钠含量以及其他污染物特定要求的渗透检验产品。

aE方法涉及两种产品的使用，即水和溶剂。符合A方法的渗透材料也被认为符合E方法。

4.2灵敏度等级

4.2.1通则

渗透剂基线灵敏度和产品族灵敏度独立评定；两者之一或两者全部应被评定。

4.2.2渗透剂基线灵敏度

对于渗透剂基线灵敏度，渗透剂与指定的去除剂配合使用，并使用标准参考显像剂进行检测。渗

透剂灵敏度等级仅在渗透剂与指定的去除剂配合使用时有效。

4.2.3产品族灵敏度

通过评估一套完整的渗透产品来确定产品族灵敏度。产品族灵敏度等级仅在使用该完整的产品

时有效。

4.2.4荧光产品族

应通过参考产品进行定义以下灵敏度等级：

——1/2级灵敏度（超低）；

——1级灵敏度（低）；

——2级灵敏度（中）；

——3级灵敏度（高）；

——4级灵敏度（超高）。

1/2级灵敏度只适用于Ⅰ型A方法。

4.2.5着色产品族

应使用GB/T18851.3规定的1型参考试块进行定义以下灵敏度等级：

——1级灵敏度（普通）；

——2级灵敏度（高）。

2

GB/T18851.2—2024

4.2.6两用产品族

当两用渗透剂当作荧光产品族使用时，两用渗透剂没有灵敏度等级。但是该类产品可按着色产品

族进行灵敏度分类（见4.2.5）。

5渗透材料的检验

5.1检验设施

5.1.1型式检验

应按GB/T18851.1的规定对渗透材料进行型式检验，并结合本文件规定的性能要求，确定渗透材

料是否符合要求。

型式检验应由符合质量体系和相关技术能力要求的独立检测实验室进行。检测实验室应符合

GB/T27025规定的要求。如果型式检验由未获GB/T27025认可的检测实验室进行，则检测活动的

管理方式应满足GB/T27025规定的要求，提供检测结果的置信度，并有记录证实这种置信度。

5.1.2批检验

应对每批产品按GB/T18851.1的规定进行本文件要求的批检验，以确保该批产品与相应的经型

式检验认可的样品具有相同的性能。如果渗透材料采用气雾喷罐进行灌装，其硫和卤素的含量应按

6.12的规定进行附加检验。

批检验应在已建立并持续运行的质量体系下进行。符合ISO9001要求的质量体系是适宜的。

5.1.3过程和控制检测方法

监控渗透检测实施的过程和控制检测方法，见GB/T18851.1。

5.2报告

5.2.1型式检验

检测实验室（见5.1.1）应出具一份执行本文件的证书和一份详列所得结果的报告。

如果生产渗透材料的成分发生变化，应重新进行型式检验。

5.2.2批检验

渗透材料的制造商应出具一份执行本文件的证书（样例见EN10204或ISO10474）。

5.3检验

5.3.1灵敏度检验

应对每种渗透材料和/或产品族进行灵敏度检验。

应按6.2进行型式检验。

对于批检验，应与先前批准的保留样品进行对比检验。

此外，对于每种渗透材料，应按5.3.2~5.3.5规定的方法进行特定检验。

5.3.2渗透剂

渗透剂性能应按表2进行型式检验和批检验。

3

GB/T18851.2—2024

表2渗透剂的性能和检验要求

性能检验类型依据章条

外观型式检验和批检验6.1

灵敏度型式检验和批检验6.2

密度型式检验和批检验6.3

黏度型式检验和批检验6.4

闪点型式检验和批检验6.5

渗透剂的可水洗性（仅对A方法渗透剂）
