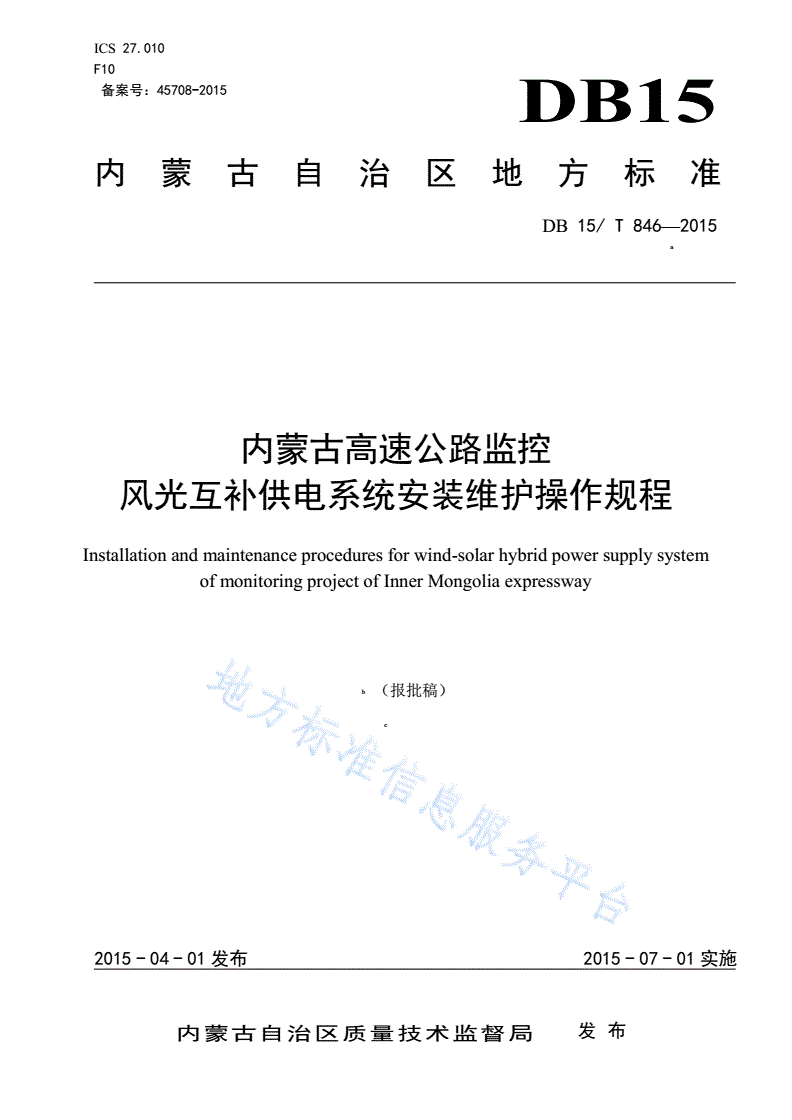

DB15/T 846-2015 内蒙古高速公路监控风光互补供电系统安装维护操作规程

ICS27.010

F10

备案号：45708-2015

DB15

内蒙古自治区地方标准

DB15/T846—2015

a

内蒙古高速公路监控

风光互补供电系统安装维护操作规程

Installationandmaintenanceproceduresforwind-solarhybridpowersupplysystem

ofmonitoringprojectofInnerMongoliaexpressway

b（报批稿）

c

2015-04-01发布2015-07-01实施

内蒙古自治区质量技术监督局发布

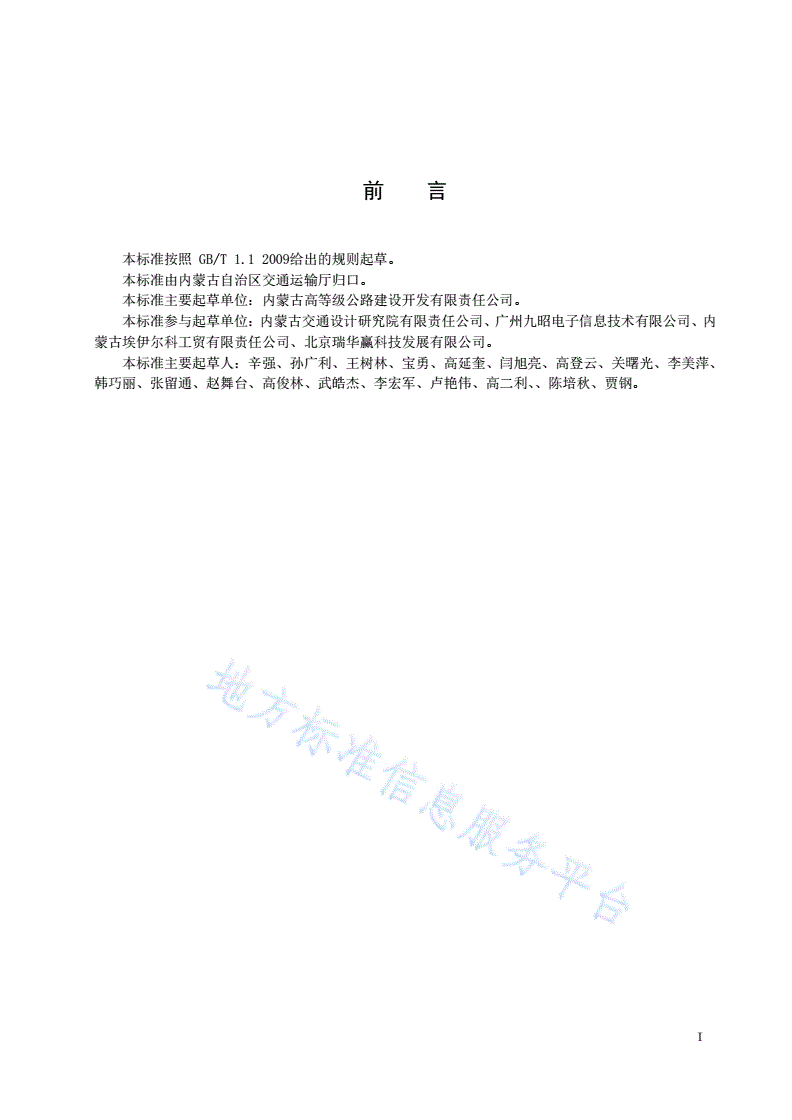

前言

本标准按照GB/T1.12009给出的规则起草。

本标准由内蒙古自治区交通运输厅归口。

本标准主要起草单位：内蒙古高等级公路建设开发有限责任公司。

本标准参与起草单位：内蒙古交通设计研究院有限责任公司、广州九昭电子信息技术有限公司、内

蒙古埃伊尔科工贸有限责任公司、北京瑞华赢科技发展有限公司。

本标准主要起草人：辛强、孙广利、王树林、宝勇、高延奎、闫旭亮、高登云、关曙光、李美萍、

韩巧丽、张留通、赵舞台、高俊林、武皓杰、李宏军、卢艳伟、高二利、、陈培秋、贾钢。

I

内蒙古高速公路监控风光互补供电系统安装维护操作规程

1范围

本标准规定了负载（混合）总功率70W及以下的风光互补供电系统的术语和定义、系统安装、操作

与维护、应急处理预案和常见故障原因及处理等内容。

本标准适用于内蒙古地区高速公路监控系统风光互补供电系统。

2规范性引用文件

下列规范对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅所注日期的版本适用于本

文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2297太阳光伏能源系统术语

GB/T2900.53电工术语风力发电机组

GB/T19115.2离网型户用风光互补发电系统第2部分：试验方法

CECS85：96太阳光伏电源系统安装工程施工及验收技术规范

YD/T1360通信用阀控式密封胶体蓄电池

3术语和定义

GB/T2297、GB/T2900.53中界定的术语和定义适用于本文件。

4系统安装

4.1依据标准CECS85进行安装。

4.2安装流程如下：

a)基础、蓄电池井制作；

b)防雷接地制作；

c)立柱吊装；

d)风力发电机组安装；

e)太阳能光伏组件安装；

f)保温箱及蓄电池组安装；

g)风光互补控制器安装；

h)通信设备的安装。

1

此安装流程为一般建议，可按施工需求进行适当调整。

4.3基础和蓄电池井制作要求如下：

a)蓄电池井定位宜选择在路侧边坡，应高于历年汛期最高水位；

b)基坑开挖前应了解地下管线敷设情况，并采取必要的防塌方措施；

c)基础、蓄电池井浇筑前必须严格按照设计要求进行钢筋绑扎，各项材料须满足设计要求；

d)蓄电池井必须进行保温和防水处理，保温措施宜选用专用的保温材料。

4.4防雷接地制作要求如下：

a)接地宜选择在护坡的底端与大地良好的接触处；

b)防雷接地体与安全接地体分开时，间距应大于20米；

c)避雷针安装于立柱顶部侧面，与立柱间距应满足风轮回转半径；

d)接地引线外套PVC套管与立柱固定；接地引线与接地体良好连接，且连接处应做防腐处理。

4.5立柱吊装要求如下：

a)安装作业应在良好的天气进行，风力大于五级以上、大雪、浓雾天气时不得进行作业，安装工

作必须由专业人员操作；

b)立柱放置于基础预留孔后调整垂直；

c)立柱安装好避雷针及风力发电机组后整体起吊至基础位置；

d)安装过程中应保护好基础及立柱预留的进线孔不得堵塞。

4.6风力发电机组安装要求如下：

a)将风力发电机组件按照产品说明书要求进行组装；

b)将电缆与立柱顶端的塔架内接头连接；

c)将发电机套入立柱顶端；

d)将发电机与法兰用螺钉紧固；

e)将风轮安装在发电机输出轴；

f)按照设计要求，将风力发电机电源输出线连接至控制器内相应的接线端子处，并正确连接紧固；

4.7太阳能光伏组件安装要求如下：

a)安装前应提前进行组装，并按照设计要求固定，依据CECS85要求进行安装；

b)安装时可利用升降车将太阳能光伏组件支架送至安装高度，固定在立柱上并调整好方向和角

度。如果设计为两层分布安装，太阳能光伏组件的安装位置应保证在日照所有时间内，没有任何

2

物体或阴影遮蔽；

c)太阳能光伏组件电缆线应按规定穿到太阳能板支架里，穿好后打上玻璃胶，确保防止雨水浸入；

d)安装过程中轻拿轻放，不可随意打开太阳能光伏组件的各连接部件。

4.8保温箱及蓄电池组安装要求如下：

a)蓄电池对外排气管管口应高出井盖500mm，且应在管口安装防鼠网；

b)蓄电池保温箱至设备的电力电缆、控制电缆等应穿管埋地敷设，禁止架空走线；

c)蓄电池应具有一定的安装间隙，两块电池之间的安装间隙不小于10mm；蓄电池与保温箱内壁

之间的间隙不小于30mm；

d)应根据蓄电池正负极的位置、连线的长短选择最佳的有序方式进行摆放；

e)检查所有蓄电池的生产厂家、型号、标称电压、标称容量是否一致；若不一致，严禁混用；确

定好连接完毕后总的正、负极的位置，然后将其余的极柱依次正负相连；

f)应使用专用的绝缘扳手连接蓄电池；连接完毕后，测量蓄电池组电压，其值是否与要求相符合，

并确定正负极；

g)将蓄电池组的引出线敷设至控制箱指定的位置，按照设计要求进行正确的连接。

4.9控制器安装要求如下：

a)先按照设计要求进行组装；控制箱的门应与箱体紧密相配，严禁雨水渗入；

b)控制箱内部连接线缆应布设整齐、端子紧固；

c)控制箱门锁宜采用上下拉杆式，防止被大风吹开或被人为偷撬；

d)安装初期，电源开关应在关闭位置，使风力发电机组、太阳能光伏组件输入处于关机状态；在

确定控制器在系统中已可靠连接后才能开机；

e)设备连接顺序依次为：接地→卸荷器→负载→蓄电池组→太阳能光伏组件→风力发电机组；线

缆端连接部位要求接触良好和牢固，不可将正负接反。

4.10通信设备的安装要求如下：

a)安装前，将设备控制箱的背板卸掉，设备均匀分布摆放在控制箱的背板上，确定好位置后，用

电钻打孔，分别用对应的螺丝拧紧固定；

b)连接线要敷设在线槽内，固定绑扎整齐；

c)将编码器的通信接口通过尾纤相连，光纤不能打直弯，要预留一定的弯曲度，余留盘好后放在

机箱内。

5操作与维护
