DB62/T 2051.4-2012 滴灌设备 第4部分 离心过滤器

ICS65.060

B91

备备案号备案DB62

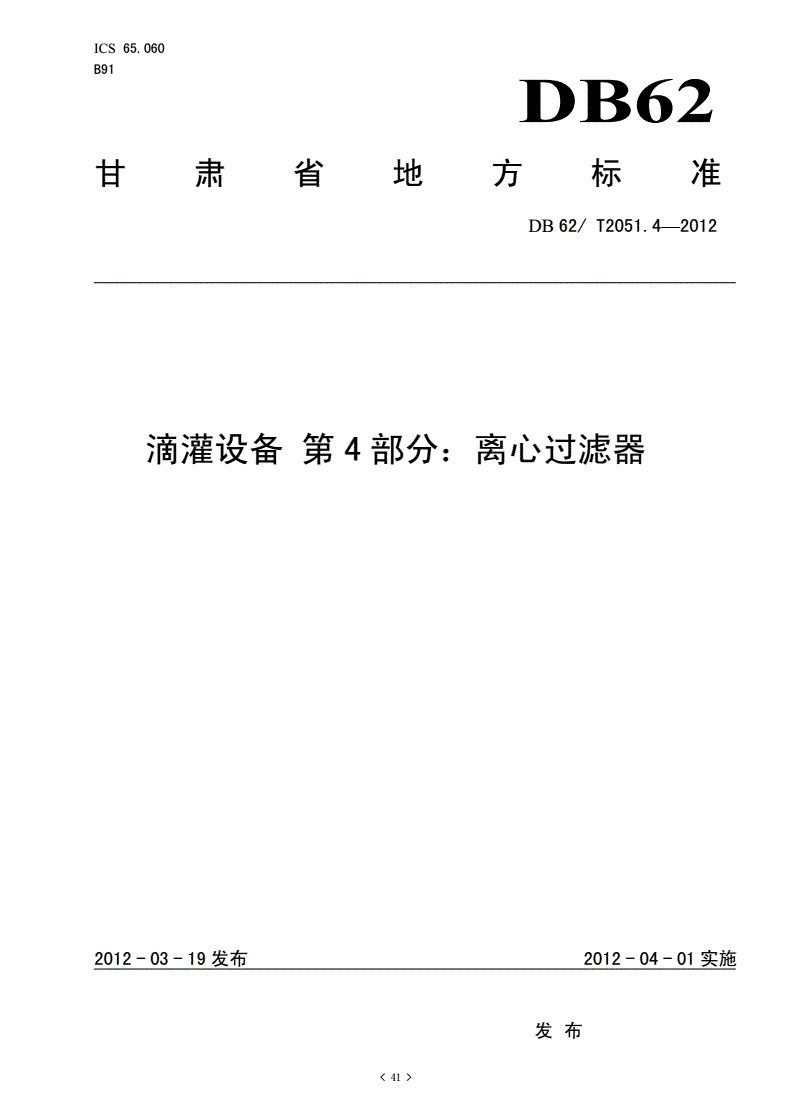

甘肃省地方标准

DB62/T2051.4—2012

滴灌设备第4部分：离心过滤器

2012-03-19发布2012-04-01实施

发布

<41>

DB62/T2051.4—2012

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4型号标记..........................................................................2

5技术要求..........................................................................2

6试验方法..........................................................................3

7可靠性............................................................................5

8检验规则..........................................................................6

9标志、包装和贮存..................................................................7

附录A（规范性附录）被测参数量程及准确度要求........................................9

I

<43>

DB62/T2051.4—2012

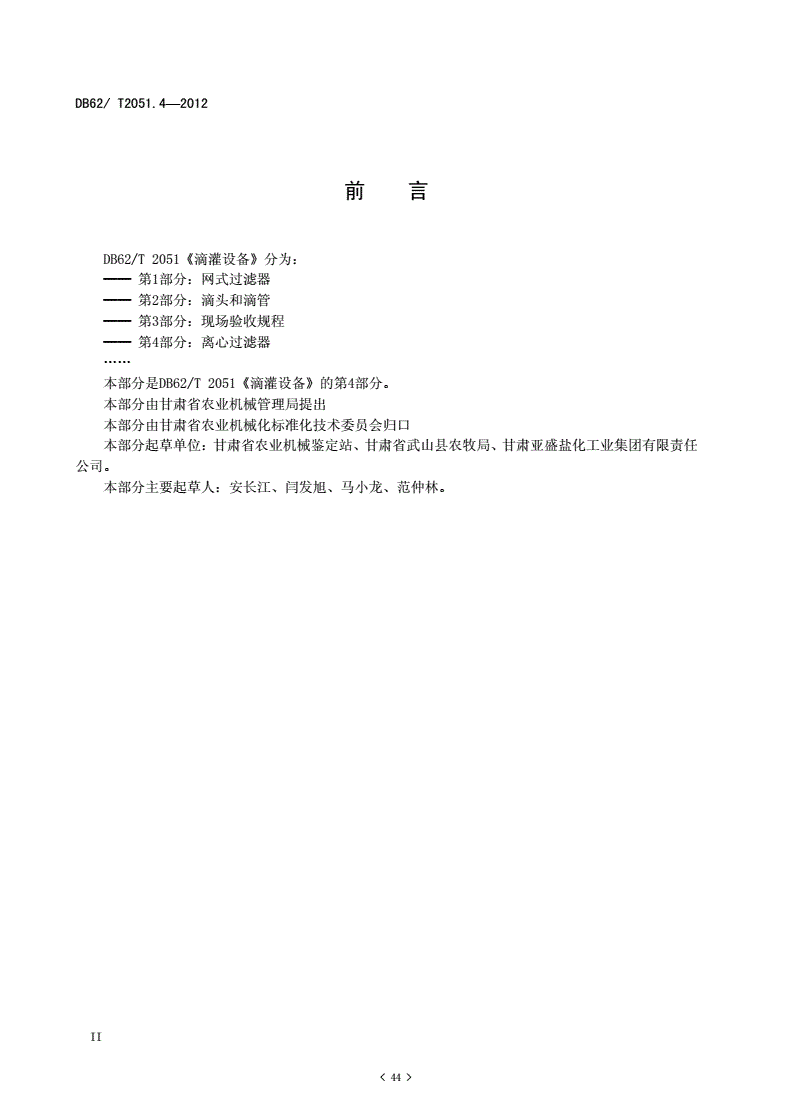

前言

DB62/T2051《滴灌设备》分为：

——第1部分：网式过滤器

——第2部分：滴头和滴管

——第3部分：现场验收规程

——第4部分：离心过滤器

……

本部分是DB62/T2051《滴灌设备》的第4部分。

本部分由甘肃省农业机械管理局提出

本部分由甘肃省农业机械化标准化技术委员会归口

本部分起草单位：甘肃省农业机械鉴定站、甘肃省武山县农牧局、甘肃亚盛盐化工业集团有限责任

公司。

本部分主要起草人：安长江、闫发旭、马小龙、范仲林。

II

<44>

DB62/T2051.4—2012

滴灌设备第4部分：离心过滤器

1范围

本标准规定了滴灌设备中使用的离心过滤器的型号标记、技术要求、安全要求、试验方法、检验规

则和标志、包装与贮存。

本标准适用于滴灌设备对灌溉用水中密度大于水的杂质进行过滤的首部系统的离心过滤器。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB709热轧钢板和钢带的尺寸、外形、重量及允许偏差

GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T

2828.1-2003.ISO2859-1:1999，IDT）

GB/T3091低压流体输送用焊接钢管

GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则

GB10395.1农林机械安全第一部分:总则

GB10396农林拖拉机和机械、草坪和园方言恭恭敬敬艺动力机械安全标志和危险图形总则

GB/T13306标牌

GB/T17395无缝钢管尺寸、外形、重量及允许偏差

JB/T8574农林机具产品型号编制规则

3术语和定义

下列术语和定义适用于本部分。

3.1

离心过滤器

在一定压力和流速下，将灌溉水中密度大于水的固体杂质利用离心力分离的装置。由过滤部分和储

杂部分组成。

3.2

公称压力

离心过滤器运行所需的进口处最大动水压力。

3.3

公称流量

在公称压力下，单位时间内流过离心过滤器的最大流水量。

3.4

清洁降压

正常工作条件下，灌溉用水流过离心过滤器时进口和出口的压差。

1

<45>

DB62/T2051.4—2012

3.5

储砂罐

用于存放离心过滤器过滤的固体杂质的装置。

4型号标记

4.1产品型号依据JB/T8574编制。

4.2其表示方法如下：

8LL－×××A

机具改进顺序号

流量，m3/h

小类分类代号，L离心式

小类分类代号，L过滤器

分类代号，8代表排灌机械

示例：

第一次设计的流量为100m3/h的离心过滤器表示为：8LL—100—A。

5技术要求

5.1一般要求

5.1.1离心过滤器应按规定程序批准的产品图样和技术文件制造。

5.1.2金属离心过滤器壳体所用材料应符合GB709、
