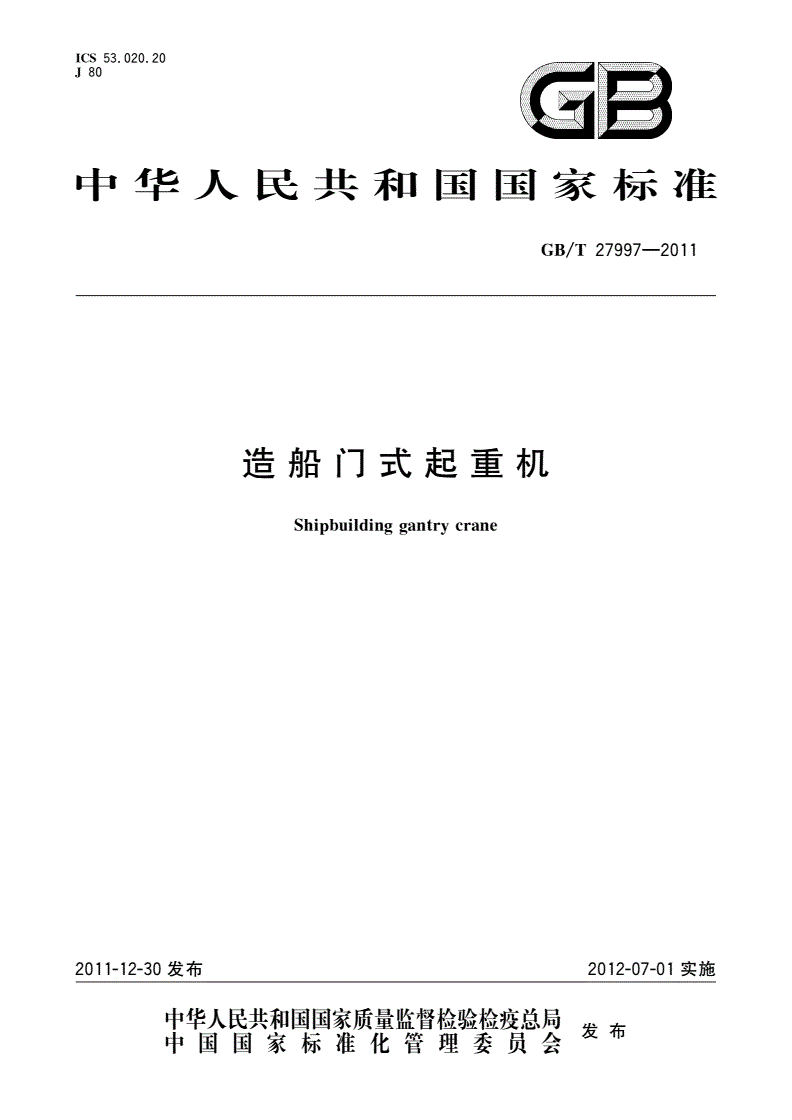

GB/T 27997-2011 造船门式起重机

ICS

53．020．20

J80

香雪

中华人民共和国国家标准

27997--2011

GB／T

造船门式起重机

crane

Shipbuildinggantry

2012012—07—01实施

1-12-30发布

宰瞀髁紫瓣訾矬瞥翼发布中国国家标准化管理委员会况19

11

27997--20

GB／T

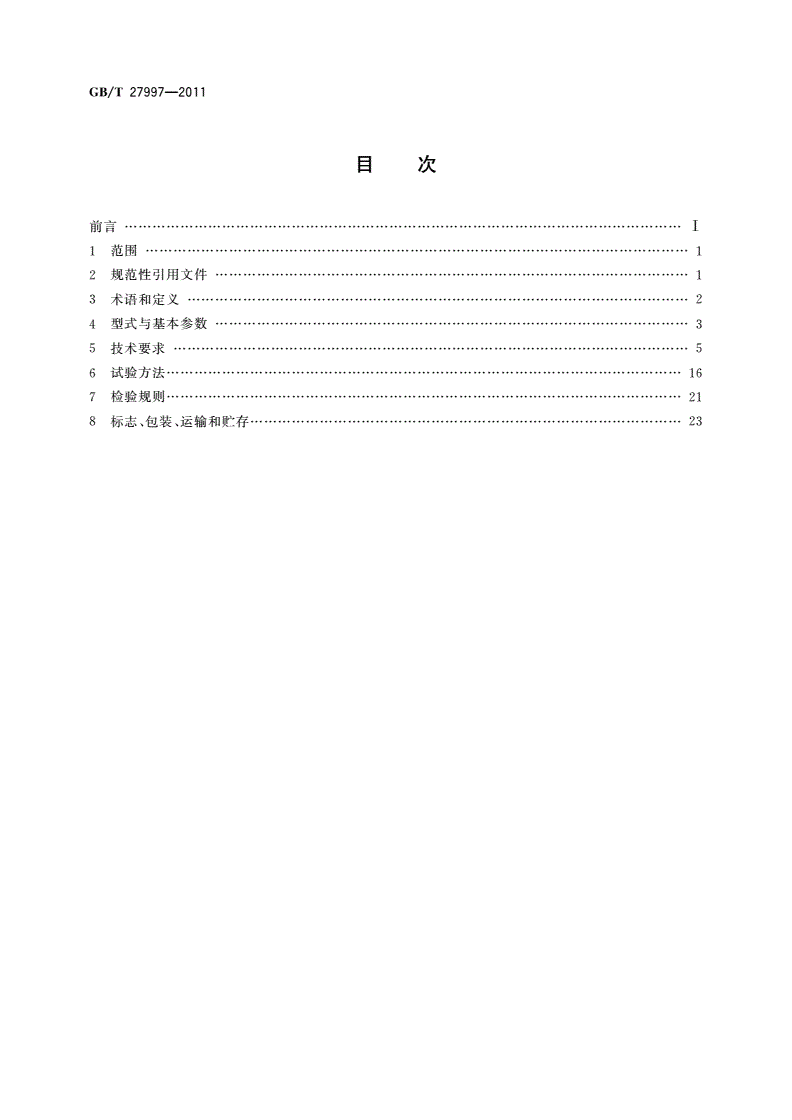

目次

前言……………………·…·………·………I

1范围………···……………······…·…………--……………···……1

2规范性引用文件………·……………··………··········一1

3术语和定义……·………………·………‘2

4型式与基本参数……···…···……………3

5技术要求···…………一5

6试验方法…………···…16

7检验规则……………·．．21

8标志、包装、运输和贮存23

GB／T

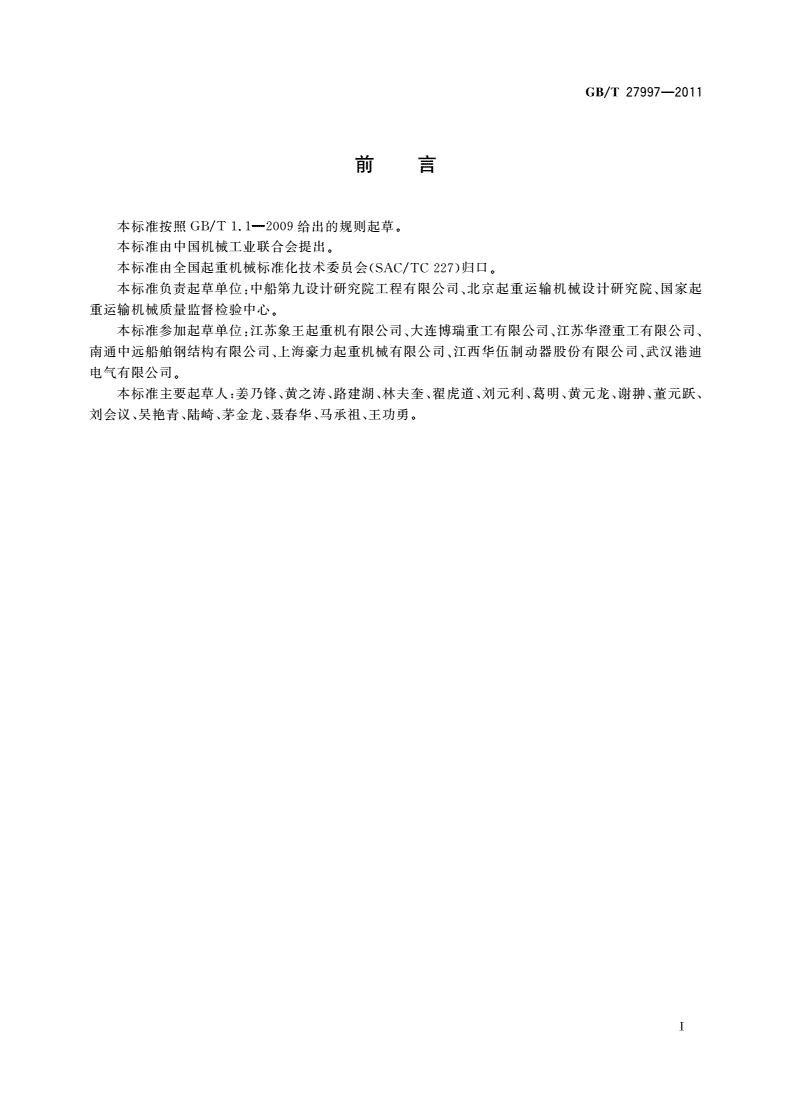

刖置

本标准按照GB／T

1．1—2009给出的规则起草。

本标准由中国机械工业联合会提出。

本标准由全国起重机械标准化技术委员会(SAC／TC927)归口。

本标准负责起草单位：中船第九设计研究院工程有限公司、北京起重运输机械设计研究院、国家起

重运输机械质量监督检验中心。

本标准参加起草单位：江苏象王起重机有限公司、大连博瑞重工有限公司、江苏华澄重工有限公司、

南通中远船舶钢结构有限公司、上海豪力起重机械有限公司、江西华伍制动器股份有限公司、武汉港迪

电气有限公司。

本标准主要起草人：姜乃锋、黄之涛、路建湖、林夫奎、翟虎道、刘元利、葛明、黄元龙、谢狲、董元跃、

刘会议、吴艳青、陆崎、茅金龙、聂春华、马承祖、王功勇。

27997--2011

GB／T

造船门式起重机

1范围

t～2500

本标准规定了具有上、下小车，额定起重量为100t、跨度不小于40

m的造船门式起重机的

术语和定义、型式与基本参数、技术要求、试验方法、检测规则及标志、包装、运输、贮存。

本标准适用于在船厂的船坞、船台、平台，作为船体分段吊装及翻身作业的造船门式起重机(以下简

称起重机)。

其他型式和规格的造船门式起重机可参照使用

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB

755—2008旋转电机定额和性能

GB／T1228钢结构用高强度大六角头螺栓

GB／T1229钢结构用高强度大六角螺母

GB／T

1230钢结构用高强度垫圈

GB／T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件

GB

2893安全色

GB／T3323金属熔化焊焊接接头射线照相

GB／T3811—2008起重机设计规范

GB

4208外壳防护等级(IP代码)

GB

5226．2机械安全机械电气设备第32部分：起重机械技术条件

5905—2011

GB／T起重机试验规范和程序

GB／T

5972起重机钢丝绳保养、维护、安装、检验和报废

GB6067．1

2010起重机械安全规程第1部分：总则

GB／T6974．1起重机术语第1部分：通用术语

GB／T

6974．5起重机术语第5部分：桥式和门式起重机

GB

8918重要用途钢丝绳

GB／T8923涂装前钢材表面锈蚀等级和除锈等级

GB／T9286色漆和清漆漆膜的划格试验

GB／T10051(所有部分)起重吊钩

GB／T

10095(所有部分)渐开线圆柱齿轮精度

GB／T10183．1

2010起重机车轮及大车和小车轨道公差第l部分：总则

GB

12602起重机械超载保护装置

GB／T

13306标牌

GB／T13384机电产品包装通用技术条件

1

27997--2011

GB／T

GB14048．1

2006低压开关设备和控制设备第1部分总则

14406

GB／T2011通用门式起重机

GB15052起重机安全标志和危险图形符号总则

GB／T17908--1999起重机和起重机械技术性能和验收文件

GB／T19418钢的弧焊接头缺陷质量分级指南

GB／T

20303．1起重机司机室第1部分：总则

GB／T20303．5起重机司机室第5部分：桥式和门式起重机

GB／T

金用变频调速三相异步电动机

GB／T

22414起重机速度和时问参数的测量

GB／T

24809．5起重机对机构的要求第5部分：桥式和门式起重机

JB／T6392起重机车轮

JB／T6406电力液压鼓式制动器

JB／T

7017起重机用液压缓冲器

JB／T

7019盘式制动器制动盘

JB／T

7020电力液压盘式制动器

JB／T7685电磁鼓式制动器

JB／T

8905．1起重机用三支点减速器

JB／T

8905．2起重机用底座式减速器

JB／T

8905．3起重机用立式减速器

JB／T

8905．4起重机用套装减速器

JB／T

9003起重机用三合一减速器

JB／T

10559起重机械无损检测钢焊缝超声检测

JB／T

10816起重机用底座式硬齿面减速器

JB／T

10817起重机用三支点硬齿面减速器

JB／T

10833起重机用聚氨酯缓冲器

JGJ

82钢结构高强度螵栓连接的设计、施工及验收规程

1SO

11629起重机起重机及其部件质量的测量

3术语和定义

GB／T6974．1、GB／T

6974．5界定的以及下列术语和定义适用于本文件。

3．1

上小车upper

trolley

在两小车耜互穿越运行时，位于上面的起重小车。

3．2

"F／J、主lower

trolley

在两小车相互穿越运行时，位于下面的起重小车。

3．3

difference

吊重差load

上小车两个吊钩起升载荷的差值。

2

27997--2011

GB／T

3．4

额定翻身起重量ratedofturnover

capacity

起重机上、下小车将被吊物品在空中进行翻身时，吊钩以下被吊物品的最大质量。

3．5

抬吊lift

simultaneously

上、下小车同时吊运同一件物品的方式。

3．6

betweenandlower

上、下小车吊钩的距离distancehooks

uppertrolley

上、下小车吊钩之间沿主梁纵向的水平距离。

3．7

额定起重量ratedcapacity

起重机的额定起重量是指起重机吊钩以下或者不可拆卸的固定式吊具以下所允许吊起一件物品的

最大质量。

3．8

deflectionofbeam

垂直静挠度vertical

下述两种工况中的大值：

——上、下小车在主梁跨中，上小车起吊额定翻身起重量时，主梁跨中产生的最大垂直位移。

——上、下小车抬吊额定起重量时，主梁产生的最大垂直位移。

4型式与基本参数

4．1型式

起重机按构造分为：

a)双梁造船门式起重机(见图1)；

b)单梁造船门式起重机(见图2)。

图1

27997--2011

GB／T

围2

4．2基本参数

4．2．1按GB／T3811的规定，起重机整机的工作级别，推荐为A2～A4。

4．2．2起重机应优先采用表1所规定的额定起重量(代号Gn)系列。

表1单位为吨

额定起重量系列

100，125，160，200，250，320，400，500，630，700，800，900，1000，1250，1400，1600，l800，

起重机

2500

000，2

上小车双钩

l000+1000．1250+1250

250

下小车主钩000，1

4．2．3起重机的跨度应优先采用表2的规定值。

表2单位为米

起重机跨度范围起重机跨度取值

40～100每隔5m一档

>100每隔2m一档，取偶数

4．2．4起重机的起升范围应优先采用表3的规定值。

表3单位为米

起重机起升范围起升高度取值下降深度取值

40～70每隔5m一档根据需要至地面或到船坞底板

>70每隔2m一档，取偶数根据需要至地面或到船坞底板

4．2．5门架净空高度应优先采用表4的规定值。起重机下面有其他起重机通过时，应保证其他起重机

能够安全通过。

4

27997--2011

GB／T

表4单位力米

门架净空高度范围门架净空高度取值

40～70每隔5m一档

>70每隔21'1'1一档，取偶数

4．2．6起重机及上、下小车各机构额定工作速度(单位：m／rain)的名义值宜在下列数系中选取

a)2．0，2．5，3．2，4．0，5．0，6．3，8．0，10，12．5；16，20，25，32，40。

b)采用变频调速的起重机，其起升速度推荐采用表5所规定的数值。

表5

起重量起升速度(额定起重量时)起升速度(40％额定起重量时)

m／rainm／rain

506．3～10125～20

636．3～1012．5～20

806．3～101Z．5～20

1005～810～16

1255～810～16

1605～810～16

2004～6．38～12．5

2504～6．38～12．5

3203．2～56．3～10

3503．2～56。3～10

4003．Z～56．3～10

4503．2～56．3～lO

5003．2～56．3～10

5502．5～3．25～6．3

6302～3．24～6．3

7002～3．24～6．3

c)采用变频调速的起重机，其额定运行速度不宜超过32m／min，一般取20m／min～32m／mira

空载、风速小于10m／s时，其最高运行速度取32m／min～40m／rain。具体值的大小与起重

量、工作级别及额定行程有关，一般起重量大取小值，工作级别高、额定行程长取大值。

注：用户要求与上述范围不一致时，由用户与制造商协商解决。

5技术要求

5．1工作条件

5．1．1起重机的供电电源为三相交流，频率为50Hz或60Hz，电压宜为10kV或6kV(根据需要也可

用380V或440V)。在正常工作条件下，供电系统在起重机馈电线接人处的电压波动不应超过额定值

5

27997--2011

GB／T

机内部电压损失应符合GB／T3811—2008中7．8．4．2的规定。

5．1．2起重机轨道安装的构造公差应符合GB／T

000。

构造公差的规定
