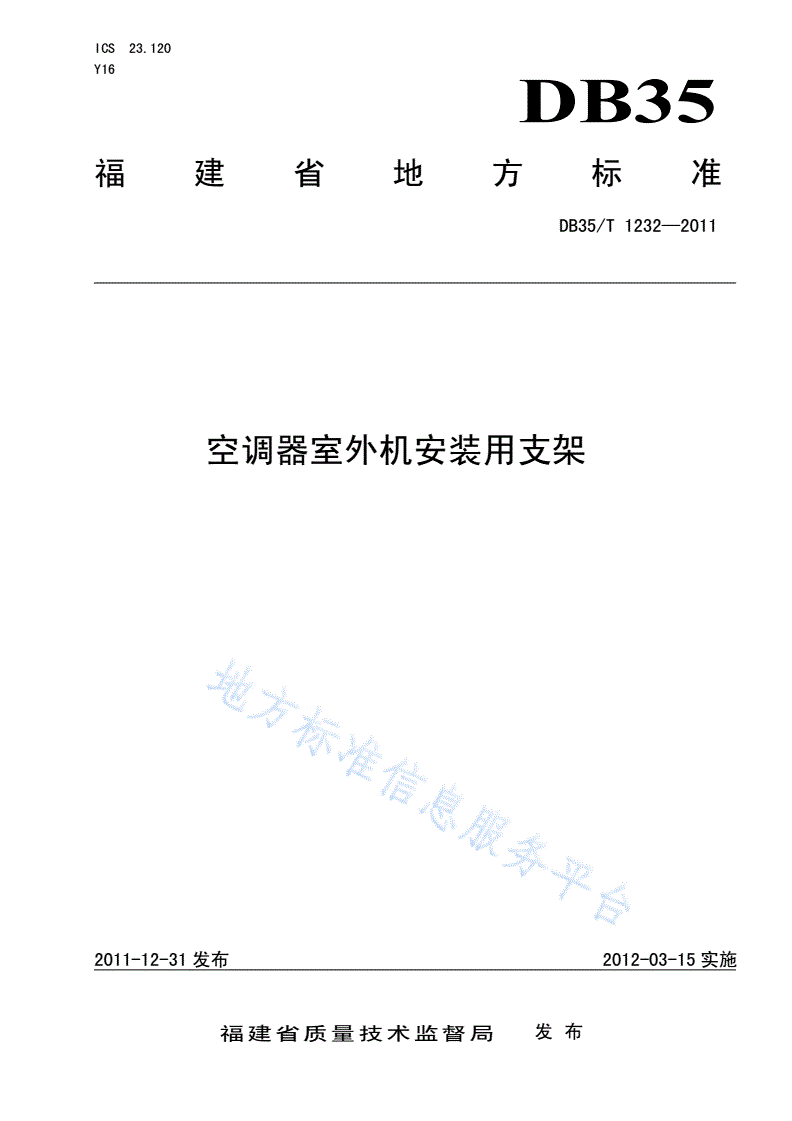

ICS23.120

Y16

DB35

福建省地方标准

DB35/T1232—2011

空调器室外机安装用支架

2011-12-31发布2012-03-15实施

福建省质量技术监督局发布

DB35/T1232—2011

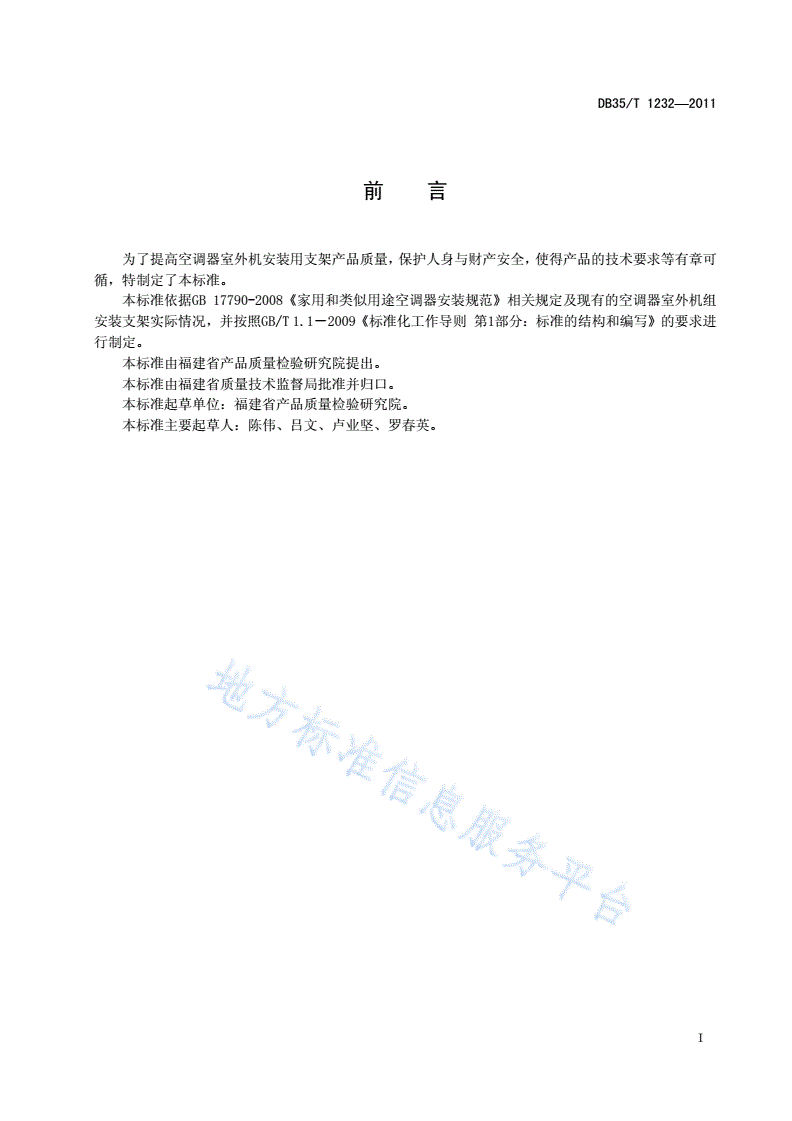

前言

为了提高空调器室外机安装用支架产品质量，保护人身与财产安全，使得产品的技术要求等有章可

循，特制定了本标准。

本标准依据GB17790-2008《家用和类似用途空调器安装规范》相关规定及现有的空调器室外机组

安装支架实际情况，并按照GB/T1.1－2009《标准化工作导则第1部分：标准的结构和编写》的要求进

行制定。

本标准由福建省产品质量检验研究院提出。

本标准由福建省质量技术监督局批准并归口。

本标准起草单位：福建省产品质量检验研究院。

本标准主要起草人：陈伟、吕文、卢业坚、罗春英。

I

DB35/T1232—2011

空调器室外机安装用支架

1范围

本标准规定了空调器室外机组安装支架的术语和定义、产品分类、技术要求、试验方法、检验规则、

标志、包装、贮存、使用说明。

本标准适用于空调器制冷量不大于14000W的空调器室外机垂直面安装用的固定支架（以下简称“支

架”），用于安全承载空调器外机。其他结构构型式的支架可参照本标准要求。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T700碳素结构钢

GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱

GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级

GB/T9969工业产品使用说明书总则

GB/T10125人造气氛腐蚀试验盐雾试验

GB/T13306标牌

3术语和定义

下列术语和定义适用于本标准。

3.1

安装面Mountingsurface

固定空调器室外机组支架的受力面，多指建筑物的墙面。

3.2

支架Support

固定在建筑物外墙上用于支承和固定空调器室外机组两个单体组成的构件。

3.3

安装面固定架Mountingsurfacefixedframe

支架上固定于建筑外墙上的构件。

3.4

1

DB35/T1232—2011

水平托架Levelbracket

支架上用于支承空调器室外机组的构件

3.5

组合式支架Combined-typestents

水平托架采用钢件经焊接或螺栓、铆钉等紧固件连接而成的支架。

3.6

板式支架Platestents

水平托架采用金属面板结构的支架。

3.7

保护评级RPProtectionratingRP

表示覆盖层保护基体金
