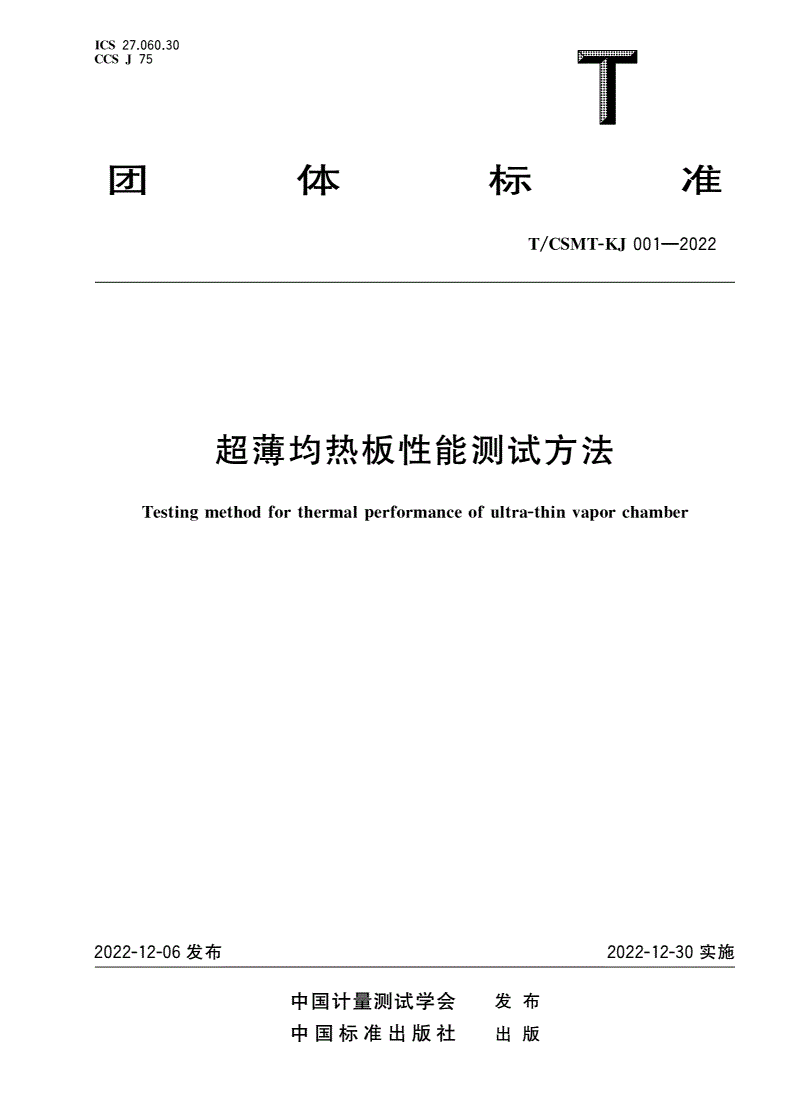

T/CSMT-KJ 001-2022 超薄均热板性能测试方法

ICS27.060.30

CCSJ75

团体标准

/—

TCSMT-KJ0012022

超薄均热板性能测试方法

Testinmethodforthermalerformanceofultra-thinvaorchamber

gpp

2022-12-06发布2022-12-30实施

中国计量测试学会发布

中国标准出版社出版

/—

TCSMT-KJ0012022

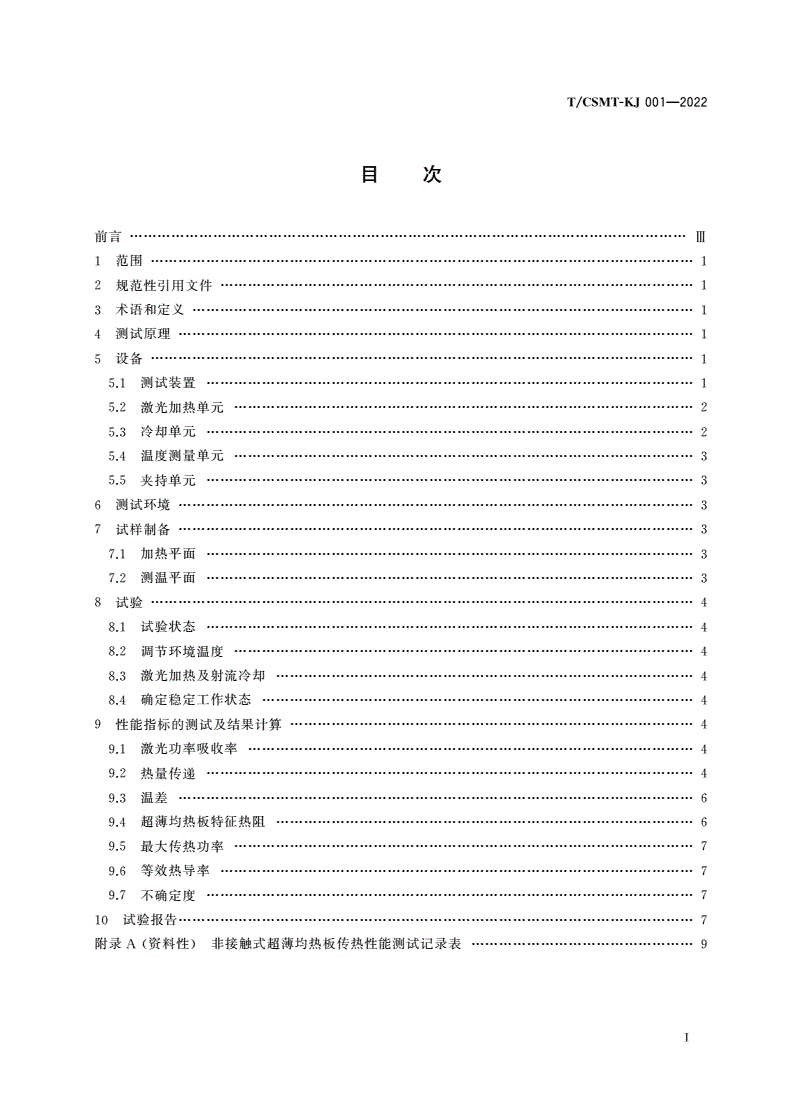

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4测试原理…………………1

5设备………………………1

5.1测试装置……………1

5.2激光加热单元………………………2

5.3冷却单元……………2

5.4温度测量单元………………………3

5.5夹持单元……………3

6测试环境…………………3

7试样制备…………………3

7.1加热平面……………3

7.2测温平面……………3

8试验………………………4

8.1试验状态……………4

8.2调节环境温度………………………4

8.3激光加热及射流冷却………………4

8.4确定稳定工作状态…………………4

9性能指标的测试及结果计算……………4

9.1激光功率吸收率……………………4

9.2热量传递……………4

9.3温差…………………6

9.4超薄均热板特征热阻………………6

9.5最大传热功率………………………7

9.6等效热导率…………………………7

9.7不确定度……………7

10试验报告…………………7

()…………

附录资料性非接触式超薄均热板传热性能测试记录表

A9

Ⅰ

/—

TCSMT-KJ0012022

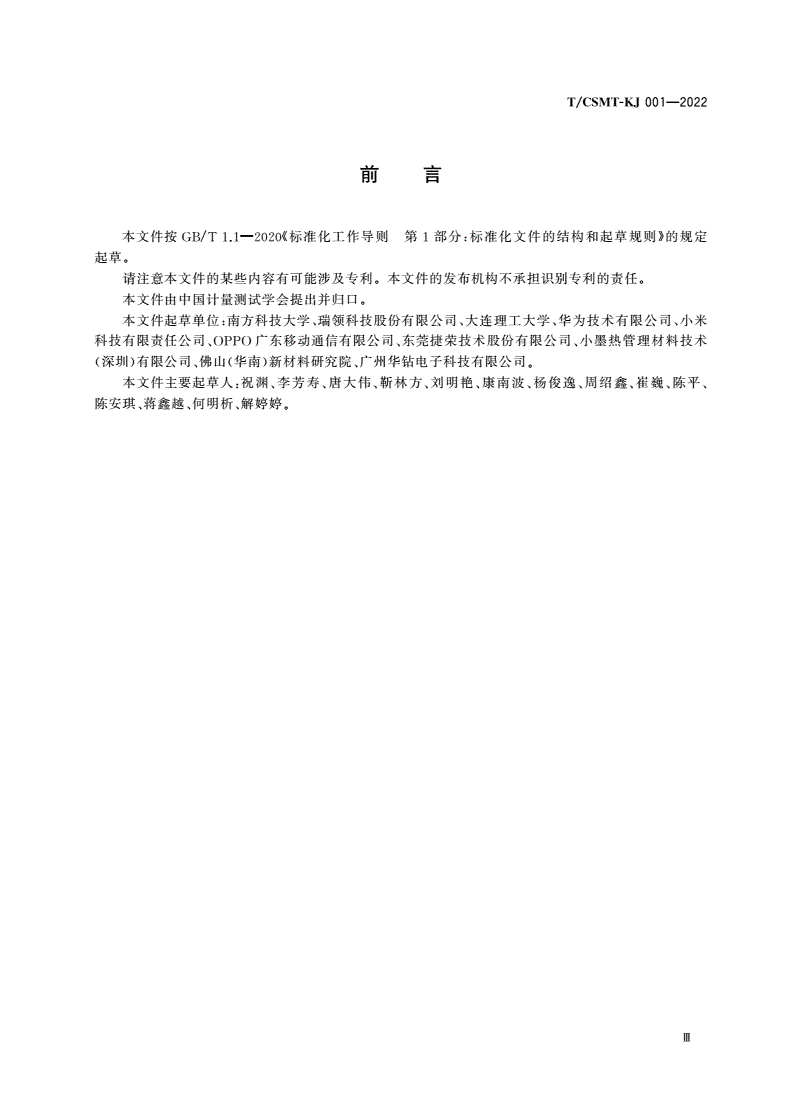

前言

/—《:》

本文件按标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容有可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中国计量测试学会提出并归口。

:、、、、

本文件起草单位南方科技大学瑞领科技股份有限公司大连理工大学华为技术有限公司小米

、、、

科技有限责任公司OPPO广东移动通信有限公司东莞捷荣技术股份有限公司小墨热管理材料技术

()、()、。

深圳有限公司佛山华南新材料研究院广州华钻电子科技有限公司

:、、、、、、、、、、

本文件主要起草人祝渊李芳寿唐大伟靳林方刘明艳康南波杨俊逸周绍鑫崔巍陈平

、、、。

陈安琪蒋鑫越何明析解婷婷

Ⅲ

/—

TCSMT-KJ0012022

超薄均热板性能测试方法

1范围

、

本文件规定了用于超薄均热板传热性能测试的试验装置和仪器试验环境条件及试验结果计算的

要求和方法。

,

本文件适用于各种厚度小于1mm的超薄均热板的传热性能试验其他类型的超薄热管也可参照

执行。

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/—红外辐射加热器试验方法

GBT72872008

/—热管术语

GBT148112008

/—光学和光学仪器激光器和激光相关设备激光光学元件吸收率测试方法

GBT382452019

3术语和定义

/—界定的术语和定义适用于本文件。

GBT148112008

4测试原理

,

超薄均热板应在可恒温调节且不受外界环境影响的绝热环境腔体下测试利用非接触式的激光加

,,

热源进行加热温度探测点采用非接触式的红外光测温器进行测量搭配可调节温度和流量的冷却射流

。、,

进行强制冷却测量达到稳定工作状态下超薄均热板加热面热端及冷端的表面温度推算出其特征热

、、。

阻最大传热量等效热导率等参数

5设备

5.1测试装置

。,

超薄均热板性能测试装置需以非接触的方式进行加热及测量见图的示意图包括激光加热单

1

、、、。

元冷却单元温度测量单元夹持单元等

1
