电力机车通用技术条件

Generaltechnicalspecificationforelectriclocomotive

2006-12-14发布2007-05-01实施

发布

GB/T3317—2006

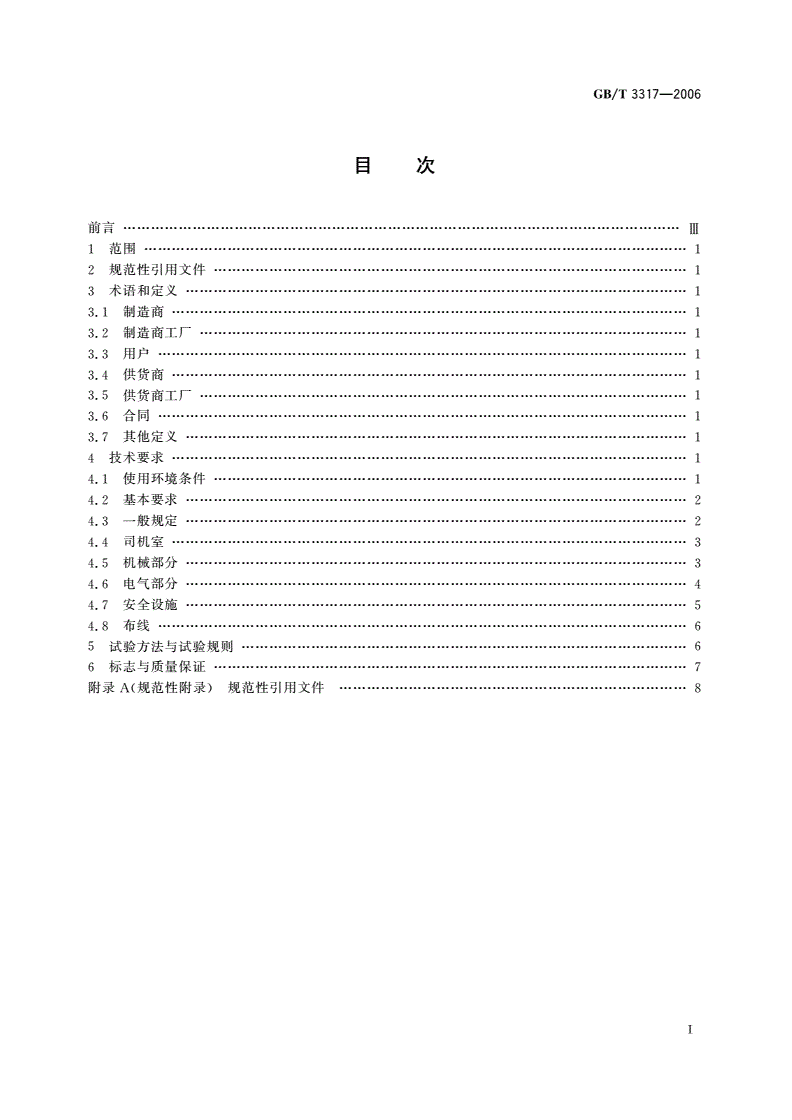

目次

前言皿

1范围1

2规范性引用文件1

3术语和定义1

3.1制造商1

3.2制造商工厂1

3.3用户1

3.4供货商1

3.5供货商工厂1

3.6合同1

3.7其他定义1

4技术要求1

4.1使用环境条件1

4.2基本要求2

4.3一般规定2

4.4司机室3

4.5机械部分3

4.6电气部分4

4.7安全设施5

4.8布线6

5试验方法与试验规则6

6标志与质量保证7

附录A（规范性附录）规范性引用文件8

T

GB/T3317—2006

■1/■■1

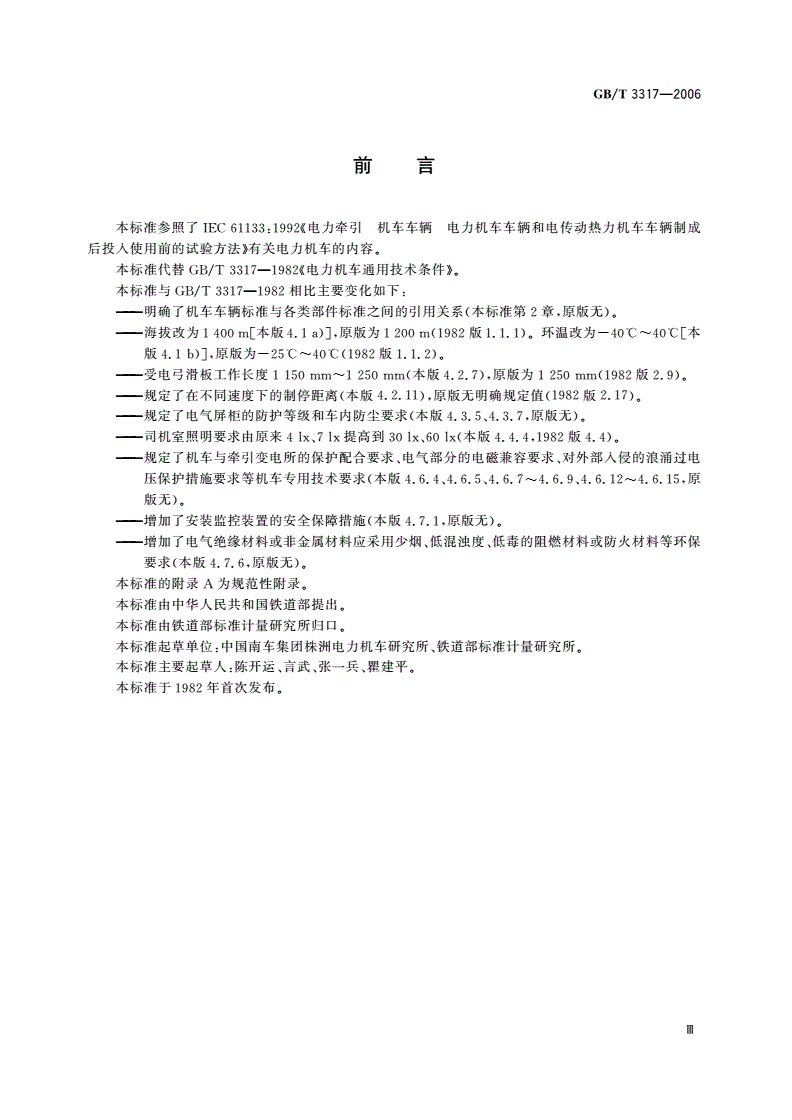

刖a

本标准参照了IEC61133：1992《电力牵引机车车辆电力机车车辆和电传动热力机车车辆制成

后投入使用前的试验方法》有关电力机车的内容。

本标准代替GB/T3317—1982«电力机车通用技术条件》。

本标准与GB/T3317—1982相比主要变化如下：

——明确了机车车辆标准与各类部件标准之间的引用关系（本标准第2章，原版无）。

-海拔改为1400本版4.1a）］,原版为1200m（1982版1.1.1）。环温改为一40°C—40°C［本

版4.1b）］,原版为一25°C〜40°C（1982版1.1.2）”

受电弓滑板T-作长度1150mm〜1250mm（本版4.2.7），原版为1250mm（1982版2.9）o

——规定了在不同速度下的制停距离（本版4.2.）,原版无明确规定值（1982版2.17）。

——规定了电气屏柜的防护等级和车内防尘要求（本版4.3.5、4.3.7,原版无）。

——司机室照明要求由原来4lx.7lx提高到30lx,601x（本版4.4.4,1982版4.4）。

-规定了机车与牵引变电所的保护配合要求、电气部分的电磁兼容要求、对外部入侵的浪涌过电

压保护措施要求等机车专用技术要求（本版4.6.4、4.6.5、4.6.7-4.6.9、4.6.12〜4.6.15,原

版无）。

——增加了安装监控装置的安全保障措施（本版4.7.1,原版无）。

-增加了电气绝缘材料或非金属材料应采用少烟、低混浊度、低毒的阻燃材料或防火材料等环保

要求（本版4.7.6,原版无）。

本标准的附录A为规范性附录。

本标准由中华人民共和国铁道部提出。

本标准由铁道部标准计量研究所归口。

本标准起草单位：中国南车集团株洲电力机车研究所、铁道部标准计量研究所。

本标准主要起草人：陈开运、言武、张一兵、瞿建平。

本标准于1982年首次发布。

m

GB/T3317—2006

电力机车通用技术条件

1范围

本标准规定了电力机车的通用技术条件、验收规则、标志与质量保证等。

本标准适用于轨距1435mm、单相交流50Hz.25kV的干线电力机车（以下简称机车）。

与本标准类似的由旋转电动机提供动力的机车可参考使用。

2规范性引用文件

见附录A。

3术语和定义

下列术语和定义适用于本标准。

3.1

制造商manufacturer

对供应的机车负有技术责任的机构。当机车合同分成两个或两个以上部分时，制造商可能不止

一个。

3.2

制造商工厂manufacturer'sworks

完成机车组装的场地，一般在那里进行静置试验。

3.3

用户user

负责直接与制造商谈判订购机车的机构。

3.4

供货商supplier

供应各种设备的个别项目或成套设备的机构。

3.5

供货商工厂supplier'sworks

生产设备的个别项目或成套设备的场地。

3.6

合同contract

制造商与用户双方商订的全套技术文件,包括用户的技术条件、制造商的技术责任、会议纪要、询问

与答复。这些内容通常在工程项目设计阶段之前和设计阶段过程中进行讨论并确定。

3.7其他定义

采用GB/T2900.36及引用文件涉及的定义。

4技术要求

4.1使用环境条件

机车在下列环境条件下应能按持续功率正常工作。

a）海拔不超过1400m；

b）周围空气温度在一40C〜+4CTC之间；

1

GB/T3317—2006

c）最湿月月平均最大相对湿度不大于95%（该月月平均最低温度为+25C）；

d）机车应能承受风、沙、雨、雪的侵袭。

当机车使用于海拔1400m以上地区时，应考虑该地区的周围空气温度和海拔的
