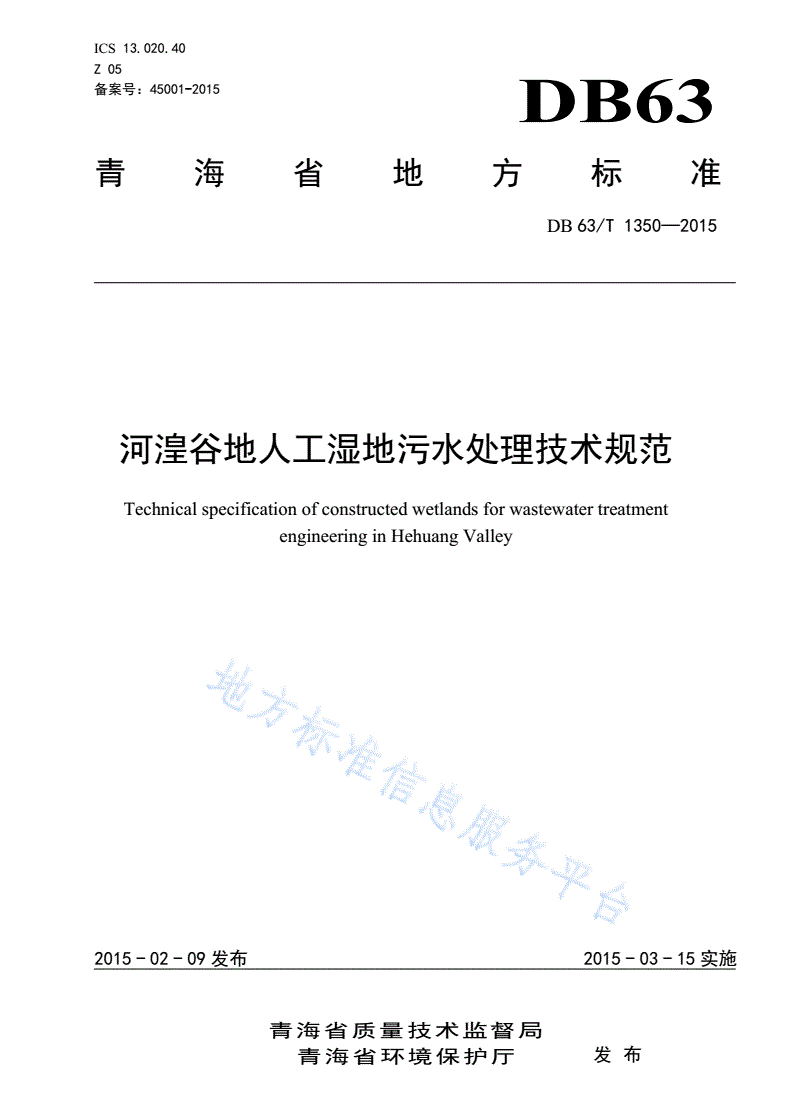

DB63/T 1350-2015 河湟谷地人工湿地污水处理技术规范

ICS13.020.40

Z05

备案号：45001-2015

DB63

青海省地方标准

DB63/T1350—2015

河湟谷地人工湿地污水处理技术规范

Technicalspecificationofconstructedwetlandsforwastewatertreatment

engineeringinHehuangValley

2015-02-09发布2015-03-15实施

青海省质量技术监督局

青海省环境保护厅发布

DB63/T1350—2015

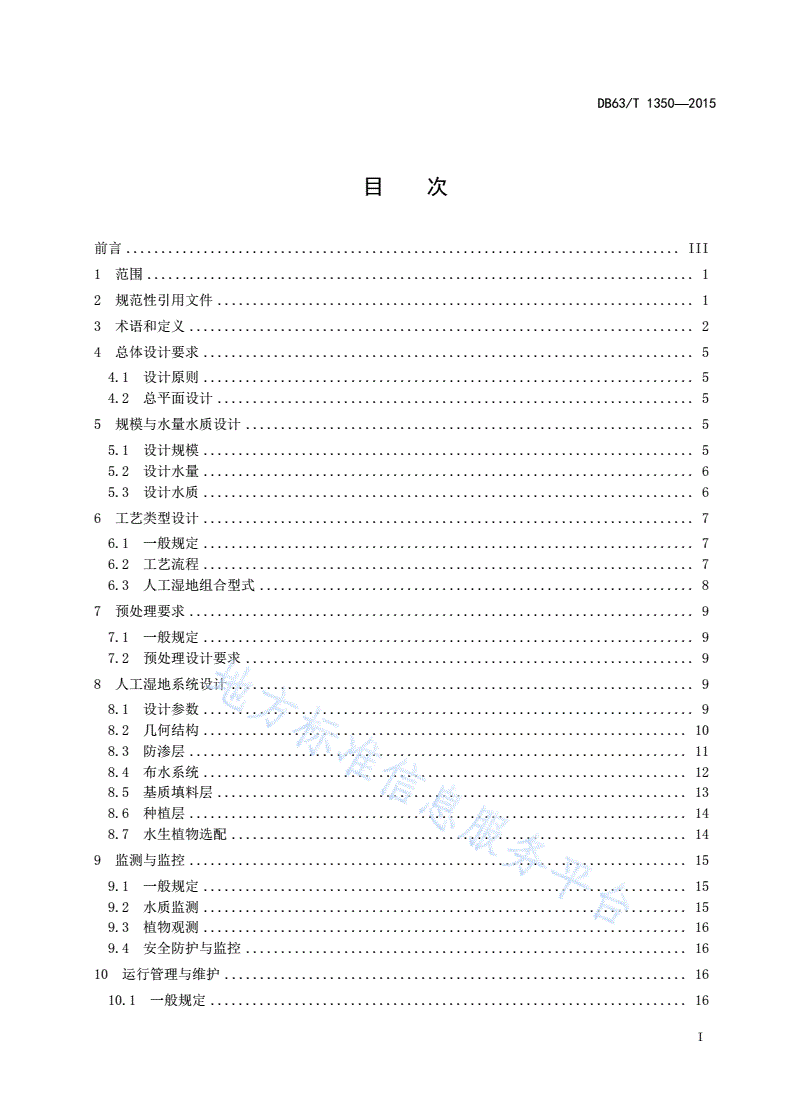

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4总体设计要求......................................................................5

4.1设计原则......................................................................5

4.2总平面设计....................................................................5

5规模与水量水质设计................................................................5

5.1设计规模......................................................................5

5.2设计水量......................................................................6

5.3设计水质......................................................................6

6工艺类型设计......................................................................7

6.1一般规定......................................................................7

6.2工艺流程......................................................................7

6.3人工湿地组合型式..............................................................8

7预处理要求........................................................................9

7.1一般规定......................................................................9

7.2预处理设计要求................................................................9

8人工湿地系统设计..................................................................9

8.1设计参数......................................................................9

8.2几何结构.....................................................................10

8.3防渗层.......................................................................11

8.4布水系统.....................................................................12

8.5基质填料层...................................................................13

8.6种植层.......................................................................14

8.7水生植物选配.................................................................14

9监测与监控.......................................................................15

9.1一般规定.....................................................................15

9.2水质监测.....................................................................15

9.3植物观测.....................................................................16

9.4安全防护与监控...............................................................16

10运行管理与维护..................................................................16

10.1一般规定....................................................................16

I

DB63/T1350—2015

10.2运行与管理...................................................................16

10.3维护.........................................................................17

II

DB63/T1350—2015

前言

本规范按GB/T1.1-2009给出的规则起草。

本规范由青海省环境保护厅提出并归口。

本规范起草单位：青海省环境科学研究设计院。

本规范主要起草人：祁彪、翟永洪、王建荣、李兆佳、李忠、侯佩玲、冯宏昭、拜得珍、周小平、

周园园、巢世军、白鸽。

III

DB63/T1350—2015

河湟谷地人工湿地污水处理技术规范

1范围

本规范规定了河湟谷地人工湿地污水处理技术的适用范围、术语和定义、总体设计要求、规模与水

量水质设计、工艺类型设计、预处理要求、人工湿地系统设计、监测与监控以及运行管理与维护等方面

的技术规范与要求。

本规范适用于在青海境内河湟谷地区域针对水污染防治和污水处理中人工湿地的设计、建设、验收、

运行维护与监管等。该人工湿地技术适宜的处理对象主要包括城镇污水处理厂尾水、经过适当预处理的

分散型或集中式生活污水、或其它性质类似的低浓度污废水；亦可供农田面源污水净化、受污染地表水

（河流、湖泊、水库）治理、流域水环境生态修复等借鉴使用。其他相似地区的人工湿地污水处理，可

根据当地实际情况做适当调整后参照执行。在饮用水水源卫生防护带、断层破碎带、含水层露头区、溶

岩发育区以及不适宜水生植物生长的极寒区，不宜采用人工湿地技术处理污水；天然湿地不应直接用于

污水处理。

本规范可作为人工湿地相关建设项目的可行性研究、环境影响评价、工程设计、环境保护验收、环

境监管、运行和维护管理的技术依据。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB6920水质pH的测定玻璃电极法

GB7489水质溶解氧的测定碘量法

GB8978污水综合排放标准

GB11893水质总磷的测定钼酸铵分光光度法

GB11901水质悬浮物的测定重量法

GB11903水质色度的测定

GB11914水质化学需氧量的测定重铬酸盐法

GB13195水质水温的测定温度计或颠倒温度计测定法

GB14554恶臭污染物排放标准

GB15618土壤环境质量标准

GB18918城镇污水处理厂污染物排放标准

GB50014室外排水设计规范

GB50334城市污水处理厂工程质量验收规范

GB/T50600渠道防渗工程技术规范

CECS199聚乙烯丙纶卷材复合防水工程技术规程

CJ343污水排入城镇下水道水质标准

CJJ60城镇污水处理厂运行、维护及安全技术规程

CJJ113生活垃圾卫生填埋场防渗系统工程技术规范

1

DB63/T1350—2015

HJ/T15环境保护产品技术要求超声波明渠污水流量计

HJ/T91地表水和污水监测技术规范

HJ/T96pH水质自动分析仪技术要求

HJ/T99溶解氧（DO）水质自动分析仪技术要求

HJ/T101氨氮水质自动分析仪技术要求

HJ/T102总氮水质自动分析仪技术要求

HJ/T103总磷水质自动分析仪技术要求

HJ/T347水质粪大肠菌群的测定多管发酵法和滤膜法（试行）

HJ/T353水污染源在线监测系统安装技术规范

HJ/T354水污染源在线监测系统验收技术规范

HJ/T355水污染源在线监测系统运行与考核技术规范

HJ/T366环境保护产品技术要求超声波管道流量计

HJ/T367环境保护产品技术要求电磁管道流量计

HJ/T377环境保护产品技术要求化学需氧量（CODCr）水质在线自动监测仪

HJ505水质五日生化需氧量（BOD5）的测定稀释与接种法

HJ535水质氨氮的测定纳氏试剂分光光度法

HJ636水质总氮的测定碱性过硫酸钾消解紫外分光光度法

HJ2005人工湿地污水处理工程技术规范

RISN-TG006人工湿地污水处理技术导则

SL/T231聚乙烯(PE)土工膜防渗工程技术规范

3术语和定义

下列术语和定义适用于本规范。

3.1

人工湿地constructedwetlands（CW）

指通过工程化模拟自然湿地，人为设计、建造的由“基质填料-水生植物-微生物-水体”组成的四

位一体复合水体净化生态系统，依靠系统内物理、化学和生物的三重协同效应，通过过滤、吸附、共沉、

离子交换、化学转化、植物吸收和微生物降解等作用，并利用流体动力学原理，实现对污水的高效净化。

按照系统布水方式的不同和水流方式的差异，人工湿地可分为表面流人工湿地、水平流潜流人工湿

地、垂直流潜流人工湿地和复合流潜流人工湿地。

3.2

表面流人工湿地freewatersurfaceflowconstructedwetland（SFW）

指水体在人工湿地的固体介质层表面以上呈推流式自由流动前进，水平流向出水端，并存在自由水

面，通过土壤、植物、微生物和水体共同形成的物理、化学和生物的协同作用，使水净化的人工湿地。

3.3

水平流潜流人工湿地horizontalsubsurfaceflowconstructedwetland（HSFW）

指水体从填充特定介质的人工湿地池体一端进入，在池体表面以下水平流经人工湿地介质床流向出

水端，通过介质、植物、微生物和水体共同形成的物理、化学和生物的协同作用，使水净化的人工湿地。

2

DB63/T1350—2015

3.4

垂直流潜流人工湿地verticalsubsurfaceflowconstructedwetland（VSFW）

指水体自下往上或自上往下垂直流向通过填充特定介质的人工湿地池体介质床后排出，并设有防渗

层，通过介质、植物、微生物和水体共同形成的物理、化学和生物的协同作用，使水净化的人工湿地。

3.5

复合流潜流人工湿地compositesubsurfaceflowconstructedwetland（CSFW）

指水体在填充有特定介质的人工湿地池体内以水平流与上升式垂直流相结合的水力流态流过人工

湿地介质床而从另一端排出，通过介质、水生植物、微生物和水体共同形成的物理、化学和生物的协同

作用，使水净化的人工湿地。

3.6

配水系统waterdistributionsystem（WDS）

指为人工湿地输入污水的取水、输水和配水等设施以一定的方式组成的总体。

3.7

集水系统watergatheringsystem（WGS）

指人工湿地用于将处理后水体排出池体的收集、输送和排放等设施以一定方式组成的总体。

3.8

导淤系统drainagedepositionsystem（DDS）

指用于排出人工湿地池内淤积物和脱落生物膜的收集、输送和排放等设施以一定方式组成的总体。

3.9

基底bottommaterial

指人工湿地的底部基础材料。

3.10

基质填料bedmatrixfiller

指填充于人工湿地内具有提供水生植物与微生物生长环境和截留污染物等作用的特定固体介质。

3.11

孔隙率porosity

指人工湿地中所充填的基质填料中，分布于基质填料间的孔隙体积占全部体积的百分比。可采用灌

水试验法测定，按公式（1）计算：

V

0100%.....................................(1)

V

式中：

ε——人工湿地基质填料层的孔隙率，%；

3

V0——人工湿地内灌水至基质填料层表面时所用水的体积，m；

3

V——人工湿地内基质填料层的整体空间体积，m。

3

DB63/T1350—2015

3.12

污染物表面负荷organicsurfaceloading

指单位面积的人工湿地，在单位时间内去除污水中的有机污染物量。按公式（2）计算：

Q（CC）

L01...................................(2)

xA

式中：

2

Lx——污染物负荷，g/m·d，下标x为污染物；

3

Q——人工湿地设计水量，m/d；

C0——人工湿地进水污染物浓度，mg/L；

C1——人工湿地出水污染物浓度，mg/L；

2

A——人工湿地面积，m。

3.13

水力负荷hydraulicsurfaceloading

指单位面积的人工湿地，在单位时间内所能接纳的污水量。按公式（3）计算：

Q

H........................................(3)

qA

式中：

32

Hq——水力负荷，m/m·d；

3

Q——人工湿地设计水量，m/d；

2

A——人工湿地面积，m。

3.14

平均水力停留时间hydraulicretentontime

指进入人工湿地内的污水在其池体中的平均停留时间。按公式（4）计算：

V

T.......................................(4)
