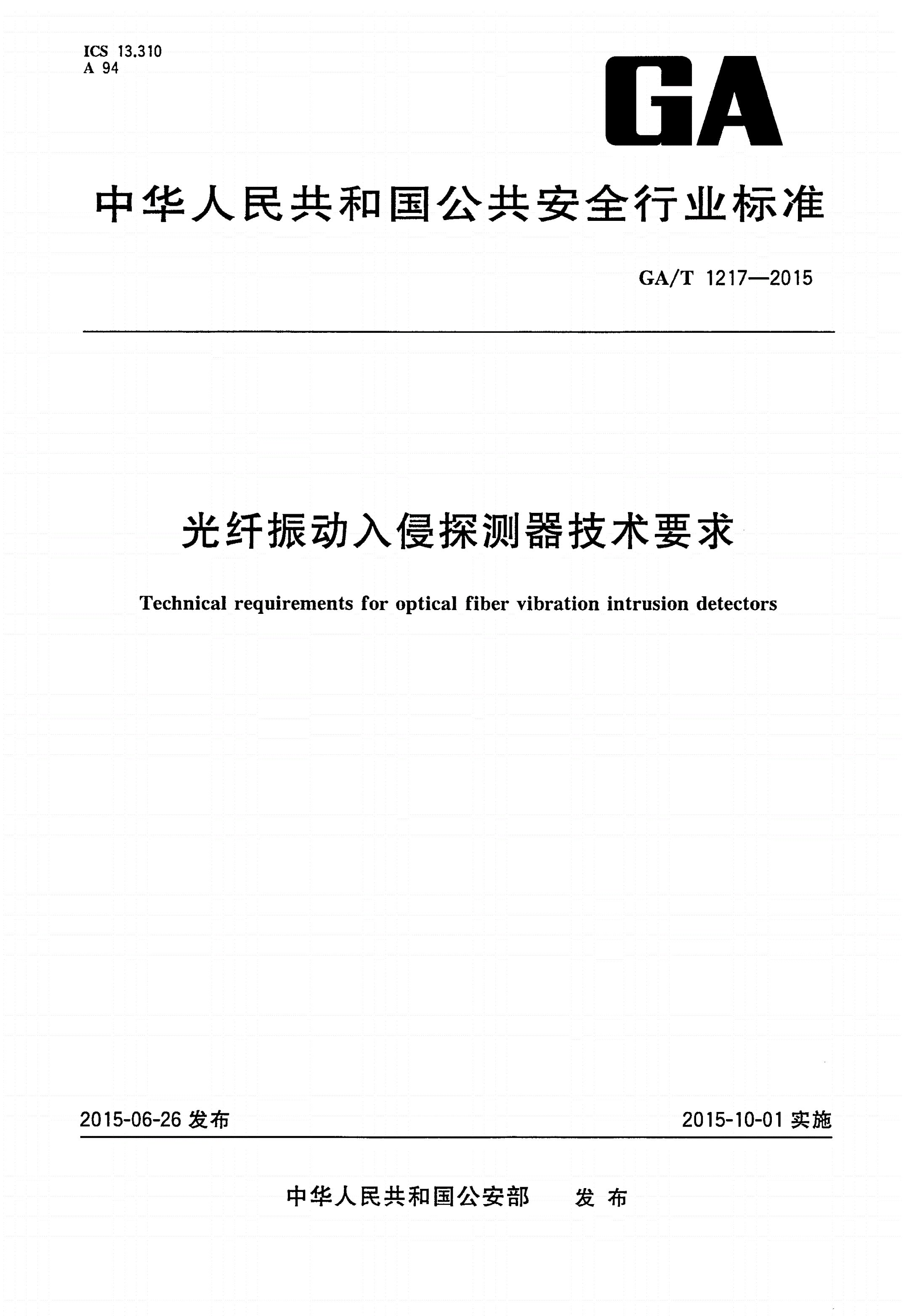

GA/T 1217-2015 光纤振动入侵探测器技术要求

ICS13.310

A94

中华人民共和国公共安全行业标准

/—

GAT12172015

光纤振动入侵探测器技术要求

Technicalreuirementsforoticalfibervibrationintrusiondetectors

qp

ㅤㅤㅤㅤ

2015-06-26发布2015-10-01实施

中华人民共和国公安部发布

/—

GAT12172015

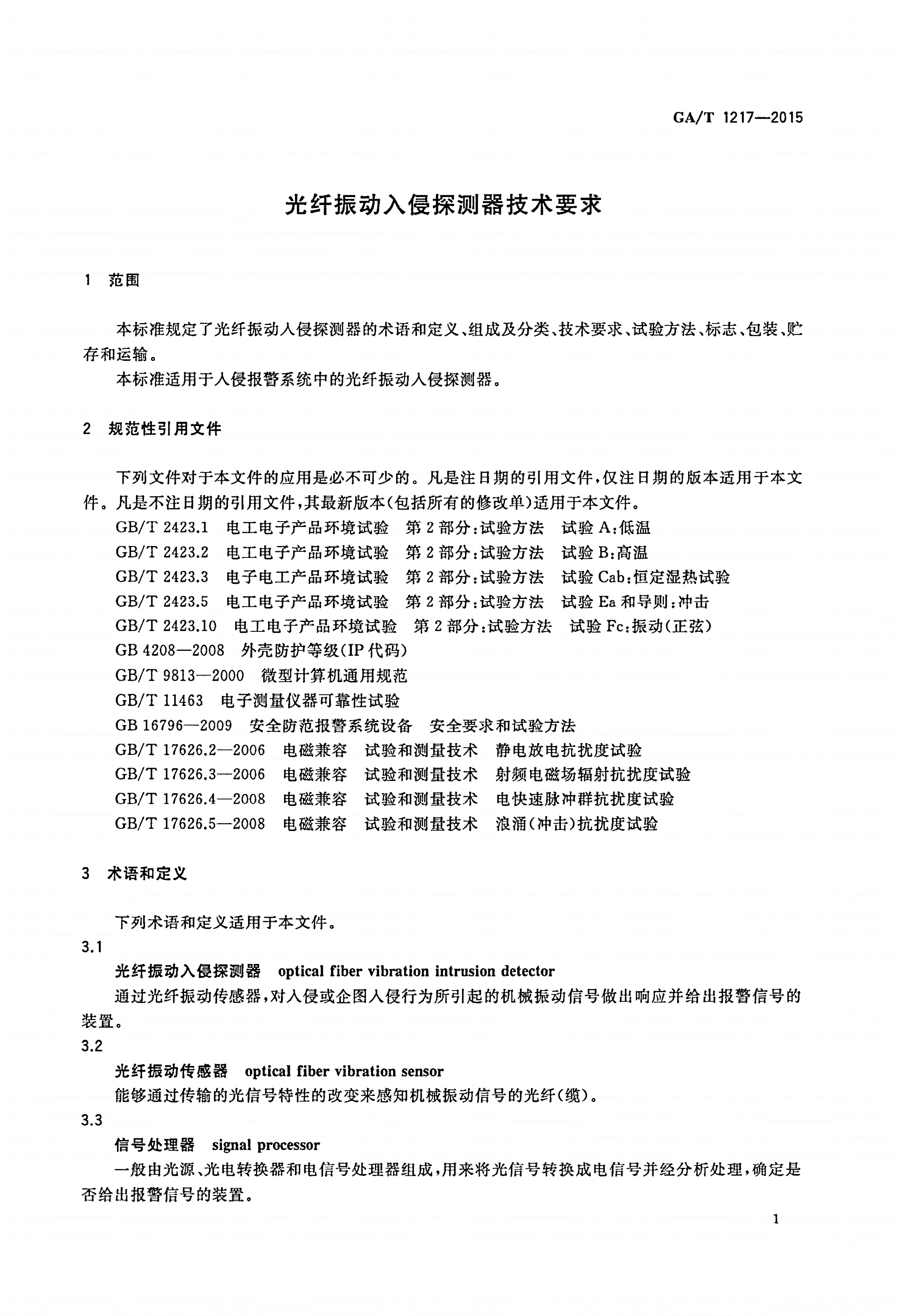

光纤振动入侵探测器技术要求

1范围

、、、、、、

本标准规定了光纤振动入侵探测器的术语和定义组成及分类技术要求试验方法标志包装贮

存和运输。

本标准适用于入侵报警系统中的光纤振动入侵探测器。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/::

电工电子产品环境试验第部分试验方法试验低温

GBT2423.12A

/::

电工电子产品环境试验第部分试验方法试验高温

GBT2423.22B

/::

电子电工产品环境试验第部分试验方法试验恒定湿热试验

GBT2423.32Cab

/::

电工电子产品环境试验第部分试验方法试验和导则冲击

GBT2423.52Ea

/::()

电工电子产品环境试验第部分试验方法试验振动正弦

GBT2423.102Fc

—外壳防护等级(代码)

GB42082008IP

/—微型计算机通用规范ㅤㅤㅤㅤ

GBT98132000

/电子测量仪器可靠性试验

GBT11463

—安全防范报警系统设备安全要求和试验方法

GB167962009

/—电磁兼容试验和测量技术静电放电抗扰度试验

GBT17626.22006

/—电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GBT17626.32006

/—电磁兼容试验和测量技术电快速脉冲群抗扰度试验

GBT17626.42008

/—()

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GBT17626.52008

3术语和定义

下列术语和定义适用于本文件。

3.1

光纤振动入侵探测器oticalfibervibrationintrusiondetector

p

,

通过光纤振动传感器对入侵或企图入侵行为所引起的机械振动信号做出响应并给出报警信号的

装置。

3.2

光纤振动传感器oticalfibervibrationsensor

p

()。

能够通过传输的光信号特性的改变来感知机械振动信号的光纤缆

3.3

信号处理器sinalrocessor

gp

、,,

一般由光源光电转换器和电信号处理器组成用来将光信号转换成电信号并经分析处理确定是

否给出报警信号的装置。

1

/—

GAT12172015

3.4

定位型光纤振动入侵探测器oticalfibervibrationintrusiondetectorwithositionindication

pp

能够指示入侵或企图入侵行为发生位置的光纤振动入侵探测器。

3.5

区域型光纤振动入侵探测器oticalfibervibrationintrusiondetectorwithzoneindication

p

能够指示入侵或企图入侵行为发生区域的光纤振动入侵探测器。

3.6

最大探测距离maximumdetectionrane

g

,

依据产品说明书安装探测器后光纤振动传感器上能够对机械振动信号做出响应的始端至末端之

间的最远直线距离。

3.7

定位精度locationaccurac

y

,

对于定位型光纤振动入侵探测器其所指示出的报警位置与实际入侵发生位置在沿光纤传输方向

上的距离偏差。

4组成及分类

4.1组成

()、/

光纤振动入侵探测器以下简称探测器至少应包括光纤振动传感器信号处理器和显示指示单

,/。

元其中显示指示单元与信号处理器可以为一体也可以为分体

ㅤㅤㅤㅤ

4.2分类

分为定位型光纤振动入侵探测器和区域型光纤振动入侵探测器。

5技术要求

5.1外观及机械结构

、、、。

探测器表面不应有明显的凹痕划伤裂缝变形和污染光纤振动传感器与信号处理器间的连接

件应紧固无松动。

5.2外壳防护等级

—,

室外设备的外壳防护等级应符合中的规定室内设备的外壳防护等级应符合

GB42082008IP56

IP21的规定。

5.3接口

、。

至少应具有光纤接口报警输出接口

5.4功能要求

5.4.1入侵报警功能

,,

当探测器被触发时应能在不大于3s的时间内通过信号处理器输出入侵报警信号该信号的输出

形式应在说明书中明示且应区别于其他报警信号。

2

/—

GAT12172015

5.4.2入侵报警指示功能

,/()。

当探测器被触发时应能在信号处理器或显示指示单元上指示出入侵发生的区域位置当区域

,

型探测器的多个光纤振动传感器或定位型探测器同一个光纤振动传感器的多个位置同时被触发时不

()。

应漏掉指示任意一个区域位置

5.4.3断纤报警功能

,,/

当出现断纤时应能在不大于3s的时间内通过信号处理器输出断纤报警信号且宜能通过显示

(),

指示单元显示距光纤始端最近的断纤区域位置该信号的输出形式应在说明书中明示且应区别于其

他报警信号。

5.4.4断电报警功能

,。

当信号处理器的电源断开时探测器应能产生报警状态

5.4.5防拆报警功能

,

信号处理器的外壳应设有防拆保护装置当外壳被打开到足以触及其中的任何控制部件或机械固

,,,

定的调节器时防拆保护装置应动作并输出防拆报警信号该信号的输出形式应在说明书中明示且应

区别于其他报警信号。

5.5性能要求

5.5.1最大探测距离

ㅤㅤㅤㅤ

,

探测器的最大探测距离应符合产品说明书中的规定在探测器的最大探测距离处应能实现入侵报

警功能。

5.5.2定位精度

定位型光纤振动入侵探测器的定位精度应符合表的规定。

1

表1定位精度

探测距离/km定位精度/m

>80≤200

且

>40≤80≤100

且

>20≤40≤50

且

>5≤20≤25

≤5≤10

5.6环境适应性要求

5.6.1气候环境适应性

,,

按表规定对探测器进行气候环境适应性试验试验过程中不应产生误报警试验后入侵报警功能

2

应正常。

3

/—

GAT12172015

表2气候环境适应性

室内设备室外设备

项目试验条件持续试验条件持续

状态状态

ⅠⅡ时间ⅠⅡⅢ时间

工作工作

高温()()()()()

40±2℃55±2℃2h70±2℃70±2℃85±2℃2h

状态状态

工作工作

低温()()()()()

5±3℃-10±3℃2h-25±3℃-40±3℃-25±3℃2h

状态状态

()、非工作

40±2℃相对湿度

()、(
