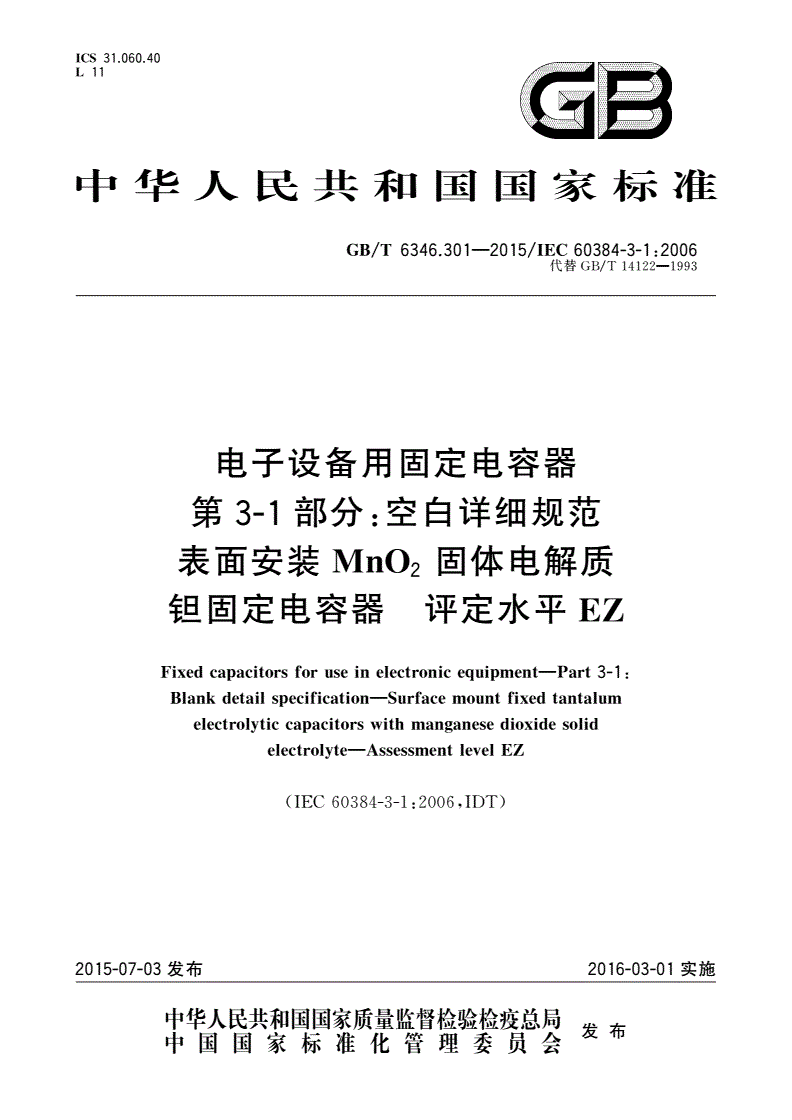

GB/T 6346.301-2015 电子设备用固定电容器 第3-1部分：空白详细规范 表面安装MnO2固体电解质钽固定电容器 评定水平EZ

ICS31.060.40

L11

11工

不日

国

中华人国家标准

民

J，、、

GB/T6346.301-2015/IEC60384-3-1:2006

代替GB/T141221993

电子设备用固定电容器

第二1部分：空白详细规范

表面安装Mn02固体电解质

钮固定电容器评定水平EZ

Fixedcapacitorsforuseinelectronicequipment-Part3-1:

Blankdetailspecification-Surfacemountfixedtantalum

electrolyticcapacitorswithmanganesedioxidesolid

electrolyte-AssessmentlevelEZ

CIEC60384-3-1:2006,IDT)

2016-03-01实施

2015-07-03发布

中华人民共和国国家质量监督检验检痊总局

发布

中国国家标准化管理委员会

GB/T6346.301-2015/IEC60384-3-1:2006

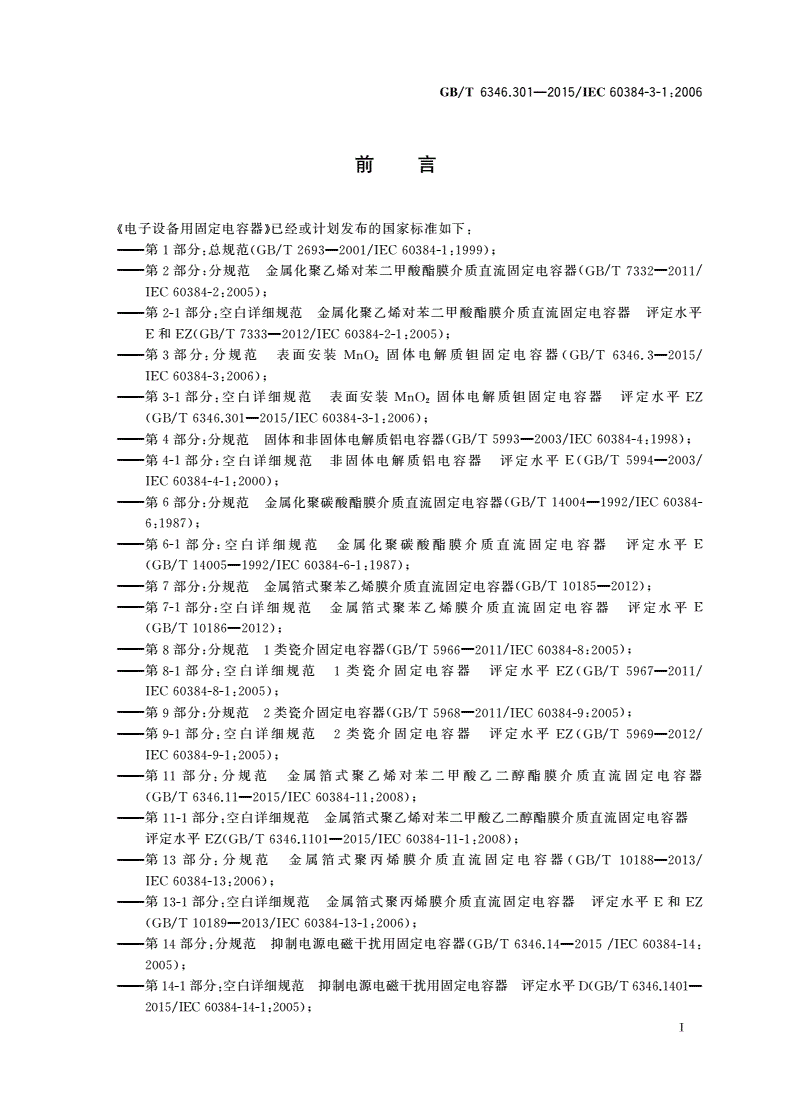

前言

《电子设备用固定电容器》已经或计划发布的国家标准如下z

一一第1部分z总规范CGB/T2693-2001/IEC60384-1:1999);

－－一第2部分z分规范金属化聚乙烯对苯二甲酸醋膜介质直流固定电容器CGB/T7332-2011/

IEC60384-2:2005);

－－一第2-1部分z空白详细规范金属化聚乙烯对苯二甲酸醋膜介质直流固定电容器评定水平

E和EZCGB/T7333-2012/IEC60384亿－1:2005);

一一第3部分z分规范表面安装MnOz固体电解质钮固定电容器CGB/T6346.32015/

IEC60384-3:2006);

一一第3-1部分z空白详细规范表面安装MnOz固体电解质钮固定电容器评定水平EZ

(GB/T6346.3012015/IEC60384-3-1:2006);

－一第4部分：分规范固体和非固体电解质铝电容器CGB/T5993-2003/IEC60384-4:1998);

←一第4-1部分：空白详细规范非固体电解质铝电容器评定水平E(GB/T5994-2003/

IEC60384-4-1:2000);

一一一第6部分z分规范金属化聚碳酸醋膜介质直流固定电容器CGB/T14004一1992/IEC60384-

6:1987);

第6-1部分z空白详细规范金属化聚碳酸醋膜介质直流固定电容器评定水平E

CGB/T140051992/IEC60384-6-1:1987);

一－第7部分：分规范金属箱式聚苯乙烯膜介质直流固定电容器CGB/T10185一2012);

第7-1部分z空白详细规范金属锚式聚苯乙烯膜介质直流固定电容器评定水平E

CGB/T101862012);

第8部分z分规范1类瓷介固定电容器（GB/T59662011/IEC60384-8:2005);

一一第8-1部分：空白详细规范1类瓷介固定电容器评定水平EZ(GB/T59672011/

IEC60384-8-1:2005);

第9部分：分规范2类瓷介固定电容器CGB/T5968-2011/IEC60384-9:2005);

→←第9-1部分z空白详细规范2类瓷介固定电容器评定水平EZ(GB/T5969-2012/

IEC60384-9-1:2005);

－一第11部分：分规范金属箱式聚乙烯对苯二甲酸乙二醇醋膜介质直流固定电容器

CGB/T6346.11-2015/IEC60384-11:2008);

第11-1部分z空白详细规范金属锚式聚乙烯对苯二甲酸乙二醇醋膜介质直流固定电容器

评定水平EZCGB/T6346.1101-2015/IEC60384-11-1:2008);

一一－第13部分z分规范金属宿式聚丙烯膜介质直流固定电容器CGB/T10188-2013/

IEC60384-13:2006);

－一一第13-1部分z空白详细规范金属倍式聚丙烯膜介质直流固定电容器评定水平E和EZ

(GB/T10189-2013/IEC60384-13-1:2006);

第14部分：分规范抑制电源电磁干扰用固定电容器（GB/T6346.14-2015/IEC60384-14:

2005);

一一第141部分z空白详细规范抑制电源电磁干扰用固定电容器评定水平DCGB/T6346.1401

2015/IEC60384-14-1:2005);

I

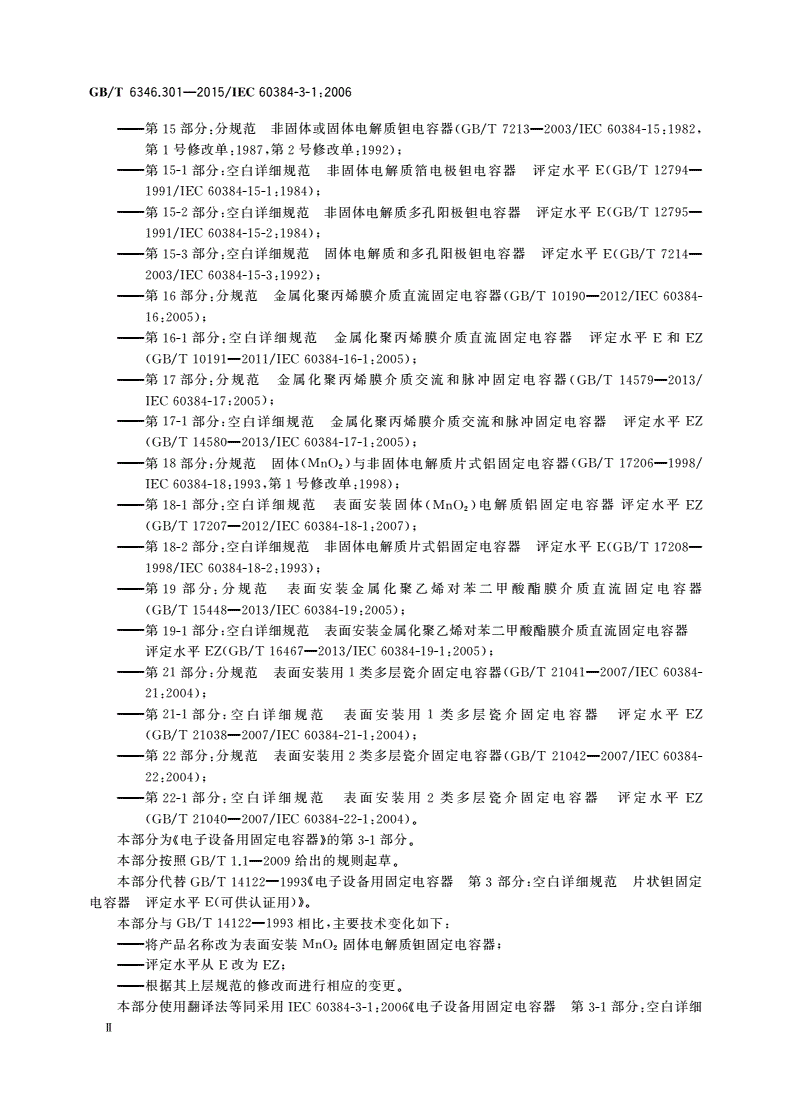

GB/T6346.301-2015/IEC60384胃3-1:2006

一一第15部分z分规范非固体或固体电解质钮电容器（GB/T7213-2003/IEC60384-15:1982,

第1号修改单：1987，第2号修改单：1992);

一－一第15-1部分z空白详细规范非固体电解质箱电极钮电容器评定水平ECGB/T12794一

1991/IEC60384-15-1:1984);

一一第15-2部分z空白详细规范非固体电解质多孔阳极钮电容器评定水平ECGB/T12795一

1991/IEC60384-15-2:1984);

一一第15-3部分z空白详细规范固体电解质和多孔阳极钮电容器评定水平ECGB/T7214一

2003/IEC60384-15-3:1992);

一一第16部分z分规范金属化聚丙烯膜介质直流固定电容器CGB/T101902012/IEC60384-

16:2005);

一一第16-1部分z空白详细规范金属化聚丙烯膜介质直流固定电容器评定水平E和EZ

CGB/T10191-2011/IEC60384-16-1:2005);

第17部分z分规范金属化聚丙烯膜介质交流和脉冲固定电容器CGB/T14579-2013/

IEC60384-17:2005);

一一第17-1部分：空白详细规范金属化聚丙烯膜介质交流和脉冲固定电容器评定水平EZ

CGB/T14580-2013/IEC60384-17-1:2005);

第18部分z分规范固体（Mn02）与非固体电解质片式铝固定电容器CGB/T17206一1998/

IEC60384-18:1993，第1号修改单：1998);

一一第18-1部分z空白详细规范表面安装固体（Mn02）电解质铝固定电容器评定水平EZ

(GB/T17207-2012/IEC60384-18-1:2007);

第18-2部分z空白详细规范非固体电解质片式铝固定电容器评定水平ECGB/T17208-

1998/IEC60384-18-2:1993);

一一第19部分z分规范表面安装金属化聚乙烯对苯二甲酸醋膜介质直流固定电容器

(GB/T15448-2013/IEC60384-19:2005);

第19-1部分z空白详细规范表面安装金属化聚乙烯对苯二甲酸醋膜介质直流固定电容器

评定水平EZ(GB/T16467-2013/IEC60384-19-1:2005);

一一第21部分z分规范表面安装用1类多层瓷介固定电容器CGB/T21041-2007/IEC60384-

21:2004);

第21-1部分：空白详细规范表面安装用1类多层瓷介固定电容器评定水平EZ

CGB/T21038-2007/IEC60384-21-1:2004);

一－第22部分z分规范表面安装用2类多层瓷介固定电容器CGB/T21042一2007/IEC60384-

22:2004);

第22-1部分z空白详细规范表面安装用2类多层瓷介固定电容器评定水平EZ

CGB/T21040-2007/IEC60384-22-1:2004）。

本部分为《电子设备用固定电容器》的第3-1部分。

本部分按照GB/T1.1一2009给出的规则起草。

本部分代替GB/T14122-1993《电子设备用固定电容器第3部分z空白详细规范片状钮固定

电容器评定水平EC可供认证用）》。

本部分与GB/T14122-1993相比，主要技术变化如下z

将产品名称改为表面安装Mn02固体电解质钮固定电容器F

一一评定水平从E改为EZ;

一一根据其上层规范的修改而进行相应的变更。

本部分使用翻译法等同采用IEC60384-3-1:2006《电子设备用固定电容器第3-1部分z空白详细

n

GB/T6346.301-2015/IEC60384-3-1:2006

规范表面安装Mn02固体电解质钮固定电容器评定水平EZ》。为了便于使用，本部分作了下列编

辑性修改z

删除了IEC60384-3-1:2006前言部分P

一一－表中的脚注采用小写英文字母。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本部分由中华人民共和国工业和信息化部提出。

本部分由全国电子设备用阻容元件标准化技术委员会（SAC/TC165）归口。

本部分起草单位z中国电子技术标准化研究院、中国振华（集团）新云电子元器件有限责任公司。

本部分主要起草人：张玉芹、杨立明。

本部分所代替标准的历次版本发布情况为z

－一－GB/T14122一19930

mm

GB/T6346.301-2015/IEC60384-3-1:2006

电子设备用固定电容器

第3-1部分：空白详细规范

表面安装Mn02固体电解质

钮固定电容器评定水平EZ

空白详细规范

空白详细规范是分规范的一种补充性文件，它包括详细规范的格式、编排和最少内容要求。不遵守

这些要求的详细规范，认为是不符合电子元件质量评定体系要求的标准。

制定详细规范时应考虑分规范1.4的内容。

首页括号中数字标注的位置上应填写下列相应内容z

详细规范的识别

[l]授权起草本详细规范的组织：IEC或国家标准机构。

[2]IEC或国家的详细规范标准编号、发布日期以及国家标准体系所要求的任何其他的内容。

[3]IEC或国家的总规范编号及其版本号。

[4]IEC或国家标准的空白详细规范编号。

电容器的识别

[5]该类型电容器的简要说明。

[6]典型结构的说明（适用时）。

注z当电容器不是设计用于印制电路板时，在详细规范的这个位置上应该明确地加以说明。

[7]影响互换性的主要尺寸的外形图，和（或）引用国家标准或国际文件的外形图。这种图形也可

以在详细规范附录中给出。

[8]用途或涉及的应用类别和／或评定水平。

[9]重要特性的参考数据，以便在各种类型电容器之间进行比较。

<l][2]

电子元器件质量评定按GB/T6346.301-2015/IEC603843-1,2007

GB/T2693-2001/IEC603841:1999

[3][4]

外形图〈…角视图）

表面安装Mn02固体电解质钮固定电容器

[5]

[7][6]

在给定尺寸范围内允许形状有所不同（见表1)

评定水平：EZ

[8]

1
