GB/T 24142-2009 橡胶涂覆织物 变压器用胶囊和隔膜

ICS59.080.40k__、

G42G邑

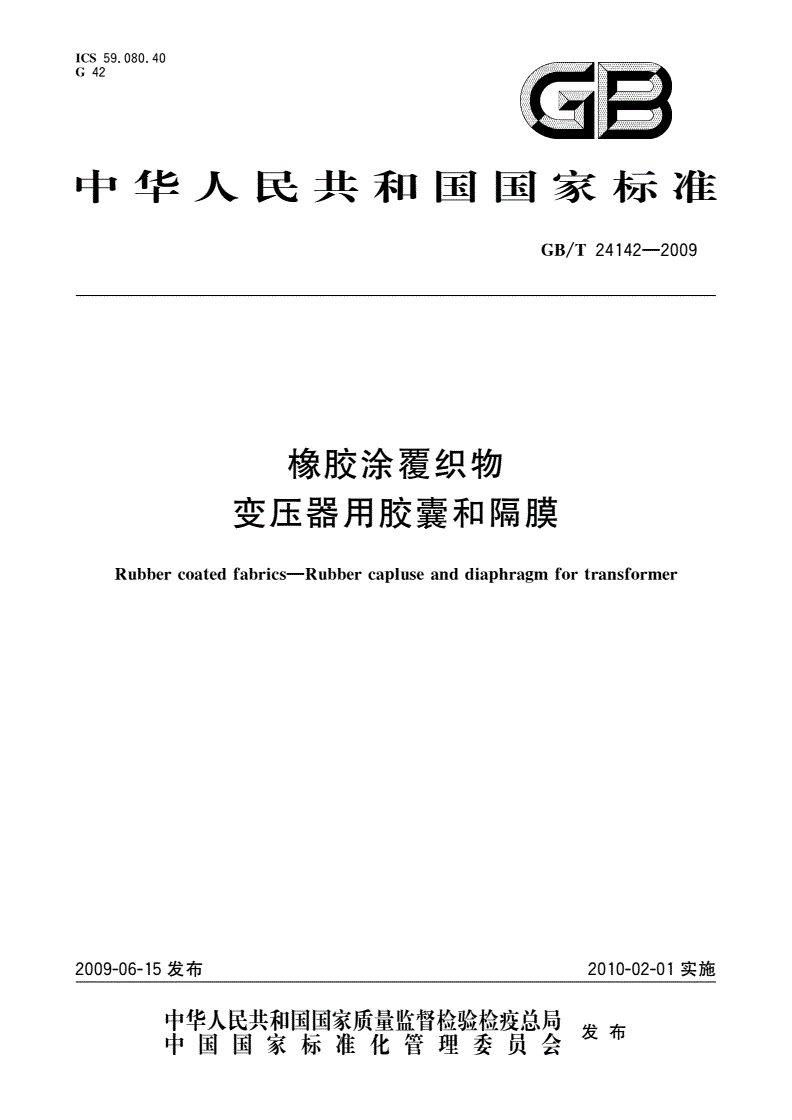

中华人民共和国国家标准

GB/T24142—2009

橡胶涂覆织物

变压器用胶囊和隔膜

Rubbercoatedfabrics—Rubbercapluseanddiaphragmfortransformer

2009-06-15发布2010-02-01实施

发布

GB/T24142—2009

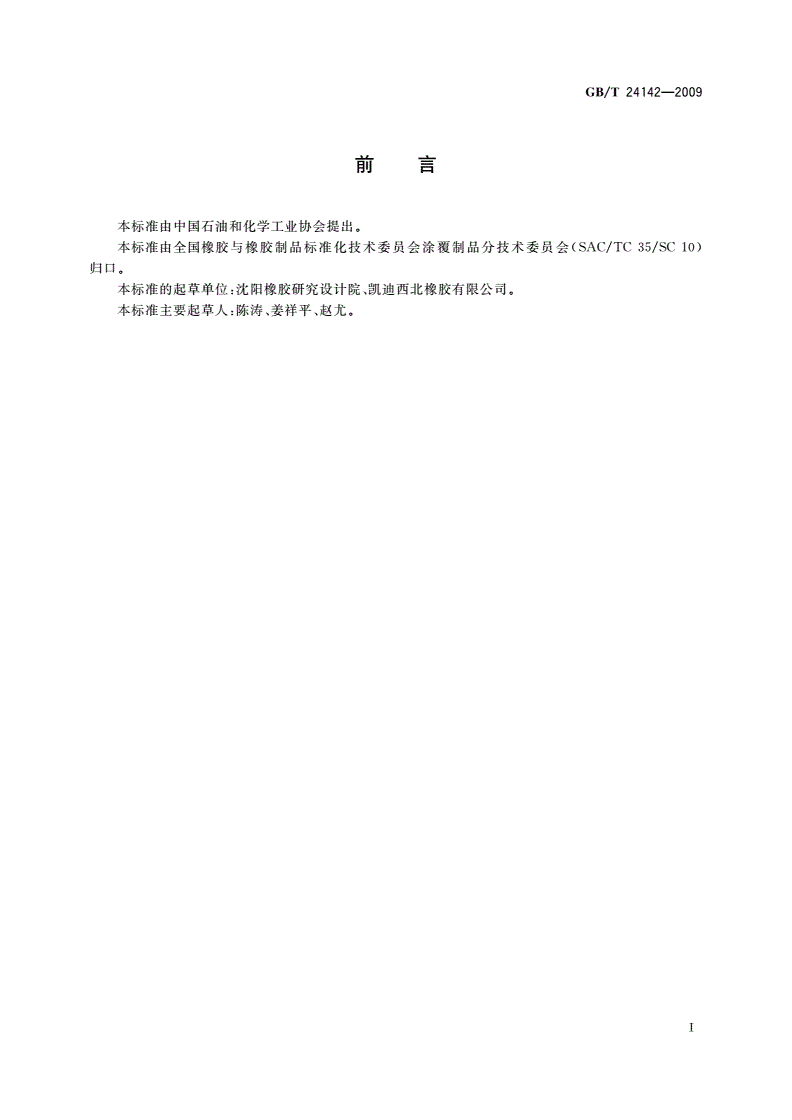

本标准由中国石油和化学工业协会提出。

本标准由全国橡胶与橡胶制品标准化技术委员会涂覆制品分技术委员会(SAC/TC35/SC10)

归口。

本标准的起草单位:沈阳橡胶研究设计院、凯迪西北橡胶有限公司。

本标准主要起草人：陈涛、姜祥平、赵尤。

T

GB/T24142—2009

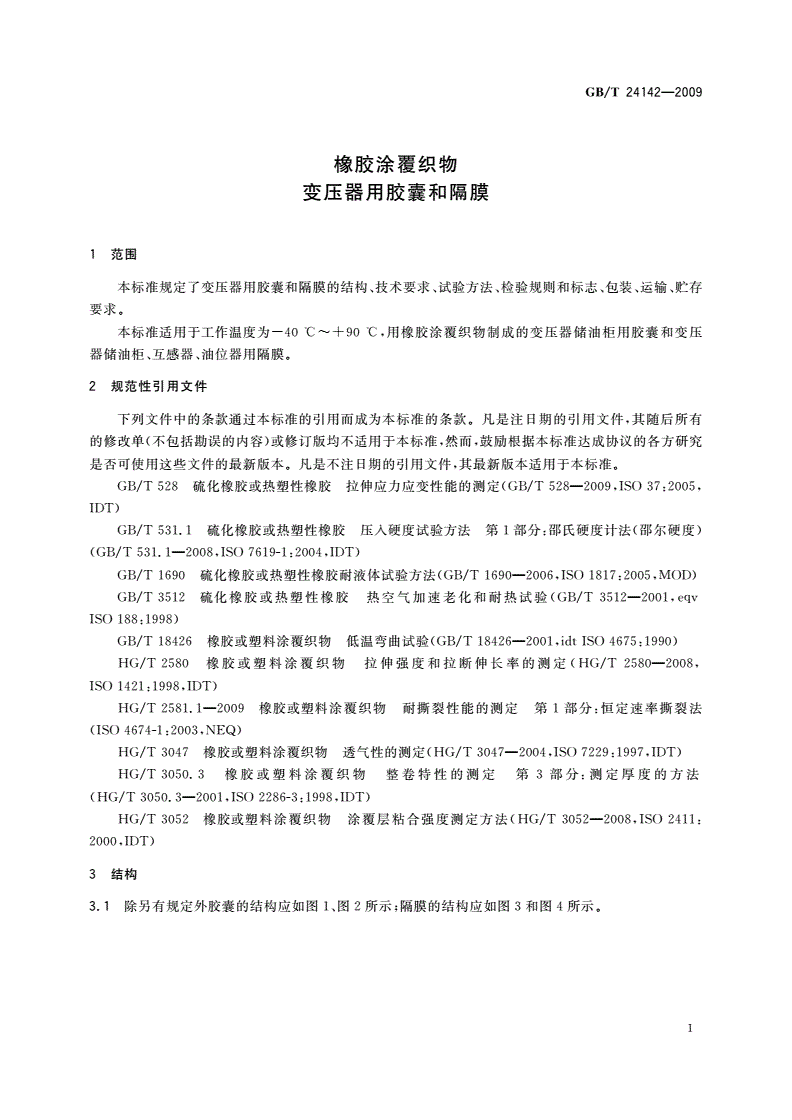

橡胶涂覆织物

变压器用胶囊和隔膜

1范围

本标准规定了变压器用胶囊和隔膜的结构、技术要求、试验方法、检验规则和标志、包装、运输、贮存

要求。

本标准适用于工作温度为一40C〜+90C,用橡胶涂覆织物制成的变压器储油柜用胶囊和变压

器储油柜、互感器、油位器用隔膜。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(GB/T528—2009,ISO37：2005,

IDT)

GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法(邵尔硬度)

(GB/T531.1—2008,ISO7619-1：2004,IDT)

GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法(GB/T1690-2006,ISO1817=2005,MOD)

GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(GB/T3512-2001,cq

ISO188;1998)

GB/T18426橡胶或塑料涂覆织物低温弯曲试验(GB/T18426—2001,idtISO4675：1990)

HG/T2580橡胶或塑料涂覆织物拉伸强度和拉断伸长率的测定(HG/T2580-2008,

ISO1421：1998,IDT)

HG/T2581.1-2009橡胶或塑料涂覆织物耐撕裂性能的测定第1部分：恒定速率撕裂法

(ISO4674-1：2003,NEQ)

HG/T3047橡胶或塑料涂覆织物透气性的测定(HG/T3047—2004,ISO7229：1997,IDT)

HG/T3050.3橡胶或塑料涂覆织物整卷特性的测定第3部分：测定厚度的方法

(HG/T3050.3—2001,IS()2286-3：1998,IDT)

HG/T3052橡胶或塑料涂覆织物涂覆层粘合强度测定方法(HG/T3052-2008,ISO2411：

2000,IDT)

3结构

3.1除另有规定外胶囊的结构应如图1、图2所示；隔膜的结构应如图3和图4所示。

1

GB/T24142—2009

1——涂覆织物构成的囊体；

2——橡胶嘴；

3吊带；

D—直径；

1“长度O

图1胶囊结构示意图（主视）

1——吊带；

2——法兰连接孔；

3——橡胶嘴；

4——涂覆织物构成的囊体;

D—胶囊直径；

1.——胶囊长度。

图2胶囊结构示意图（俯视）

2

GB/T24142—2009

2——橡胶嘴；

3金属拉杆；

1“长度O

图3隔膜结构示意图（主视）

1——安装孔；

2——橡胶嘴；

3金属拉杆；

I.——隔膜长度；

W——宽度。

图4隔膜结构示意图（俯视）

3.2胶囊和隔膜由橡胶涂覆织物制造而成，制造涂覆织物的纺织物应能满足产品的功能要求。

4技术要求

4.1材料

4.1.1胶料

胶囊和隔膜用胶料的物理机械性能应符合表1的规定。

3

GB/T24142—2009

表1胶囊和隔膜主体胶料性能指标

项目名称指标检验方法

拉仲强度/MPa>105.1.1

拉断伸长率/%>3005.1.1

硬度(邵尔A)
