NY/T 514-2002 家用太阳热水器储水箱

F12

\/

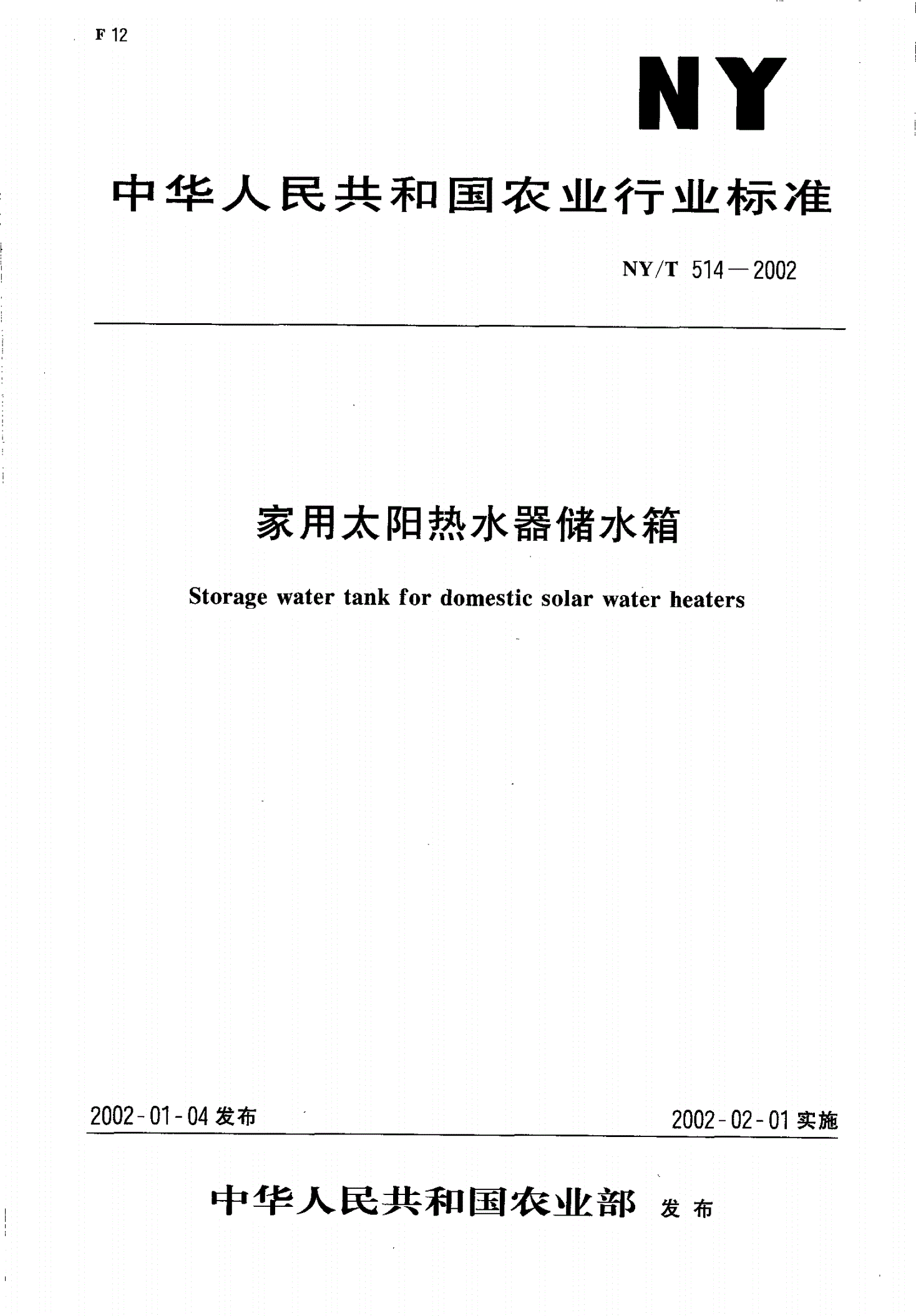

中华人民共和国农业行业标准

NY/T514一2002

家用太阳热水器储水箱

Storagewatertankfordomesticsolarwaterheaters

2002一01一04发布2002一02一01实施

中华人民共和国农业部发布

NY/T514-2002

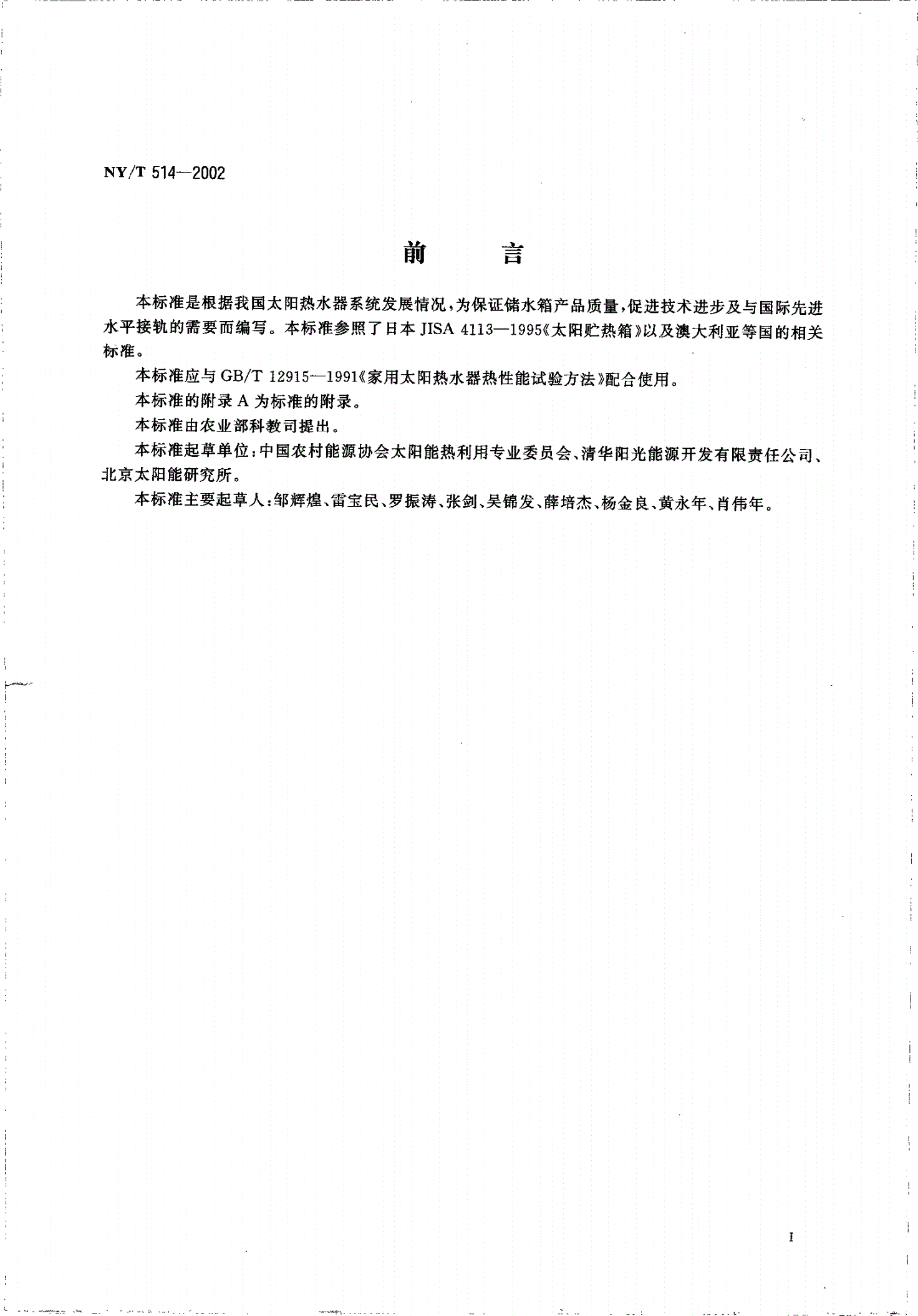

前言

本标准是根据我国太阳热水器系统发展情况，为保证储水箱产品质量，促进技术进步及与国际先进

水平接轨的需要而编写。本标准参照了日本JISA4113-1995《太阳贮热箱》以及澳大利亚等国的相关

标准。

本标准应与GB/T12915-1991《家用太阳热水器热性能试验方法》配合使用。

本标准的附录A为标准的附录。

本标准由农业部科教司提出。

本标准起草单位:中国农村能源协会太阳能热利用专业委员会、清华阳光能源开发有限责任公司、

北京太阳能研究所。

本标准主要起草人:邹辉煌、雷宝民、罗振涛、张剑、吴锦发、薛培杰、杨金良、黄永年、肖伟年。

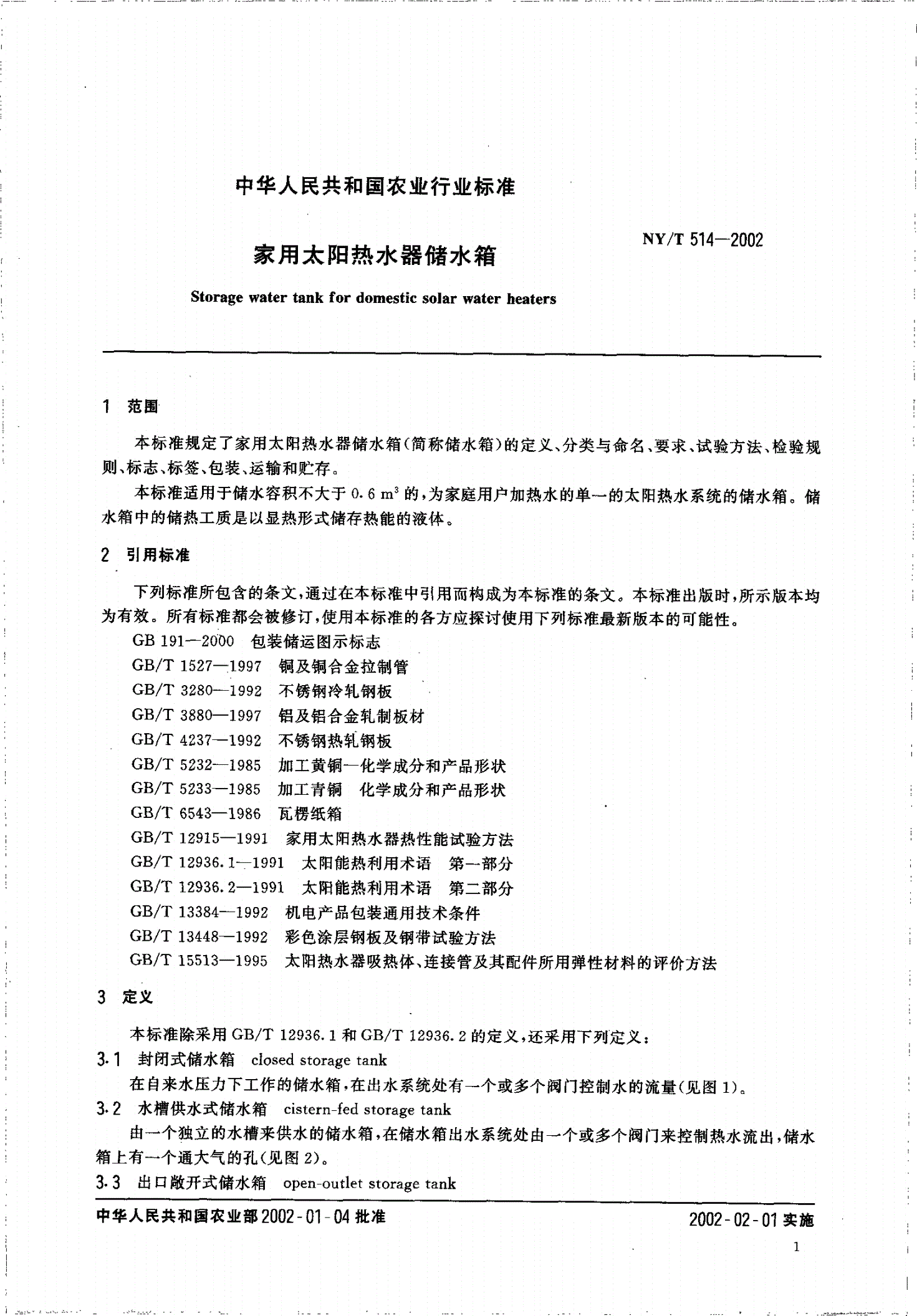

中华人民共和国农业行业标准

NY/T514-2002

家用太阳热水器储水箱

Storagewatertankfordomesticsolarwaterheaters

范围

本标准规定了家用太阳热水器储水箱(简称储水箱)的定义、分类与命名、要求、试验方法、检验规

则、标志、标签、包装、运输和贮存。

本标准适用于储水容积不大于0.6耐的，为家庭用户加热水的单一的太阳热水系统的储水箱。储

水箱中的储热工质是以显热形式储存热能的液体。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191-200。包装储运图示标志

GB/T1527-1997铜及铜合金拉制管

GB/T3280-1992不锈钢冷轧钢板

GB/T3880-1997铝及铝合金轧制板材

GB/T4237-1992不锈钢热轧钢板

GB/T5232-1985加工黄铜一化学成分和产品形状

GB/T5233-1985加工青铜化学成分和产品形状

GB/T6543-1986瓦楞纸箱

GB/T12915-1991家用太阳热水器热性能试验方法

GB/T12936.1-1991太阳能热利用术语第一部分

GB/T12936.2-1991太阳能热利用术语第二部分

GB/T13384-1992机电产品包装通用技术条件

GB/T13448-1992彩色涂层钢板及钢带试验方法

GB/T15513-1995太阳热水器吸热体、诈接管及其配件所用弹性材料的评价方法

3定义

本标准除采用GB/T12936.1和GB/T12936.2的定义，还采用下列定义:

3.1封闭式储水箱closedstoragetank

在自来水压力下工作的储水箱，在出水系统处有一个或多个阀门控制水的流量(见图1),

3.2水槽供水式储水箱cistern-fedstoragetank

由一个独立的水槽来供水的储水箱，在储水箱出水系统处由一个或多个阀门来控制热水流出，储水

箱上有一个通大气的孔(见图2),

3.3出口敞开式储水箱open-outletstoragetank

中华人民共和国农业部2002-01一叫批准2002-02-01实施

t

NY/T514-2002

一种由进水管侧的一个阀门来控制水流，上涨的水通过出水管溢出的储水箱(见图3),

3.4开口式储水箱ventedstoragetank

具有与大气相通的、在任何时候、水表面的压力与大气压力相同的储水箱(见图4),

a)b)

图1封闭式储水箱

a>b)

图2水槽供水式储水箱

a)b)

图3出口敞开式储水箱

NY/T514-2002

-

一

一

-

一

-

一

一

{

图4开口式储水箱

5额定压力ratedpressure

由制造厂标定的储水箱允许承受的储热工质的工作压力。

注:对于封闭式储水箱和水槽供水式储水箱，额定压力是与储水箱相连的供水系统的最大正常压力

分类与命名

4.1产品分类

4.1.，太阳热水器储水箱基本结构及主要部件(见图5).

I-通气管;2一出水管3一外壳;4一内捅;5-端盖;6一保温层;7一进水管;8-阀门

图5太阳热水器储水箱基本结构和主要部件示意图

4门.2根据储水箱与集热器结合的相互位置，可分为三个种类:

远置式:储水箱与集热器分离放置并相距有一段距离见〔图6a)],

紧凑式:储水箱与集热器相邻放置并在一个共同支架上见〔图66)],

一体式:储水箱与集热器联接成一体仁见图6c)],

第一、第二种为分体型储水箱，第三种为一体型储水箱，

4.1.3根据储水箱上下水工作情况可分为四个种类。

封闭式储水箱、水槽供水式储水箱、出口敞开式储水箱开口式储水箱(见图1一图4),

第一种为承压型储水箱。后三种是非承压型储水箱。

NY/T514-2002

水箱户

a)远置式储水箱b)紧4式储水箱c)一体式储水箱
