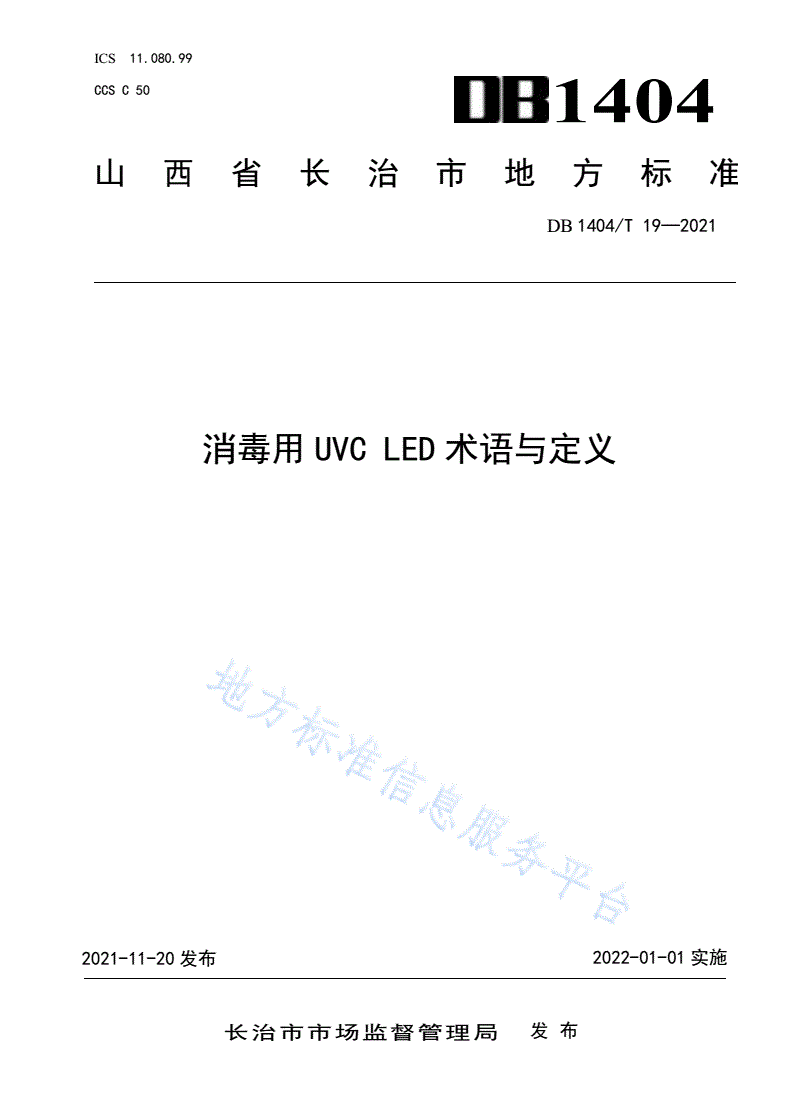

DB1404/T 19-2021 消毒用UVC LED术语与定义

ICS11.080.99

CCSC501404

山西省长治市地方标准

DB1404/T19—2021

消毒用UVCLED术语与定义

2021-11-20发布2022-01-01实施

长治市市场监督管理局发布

DB1404/T19—2021

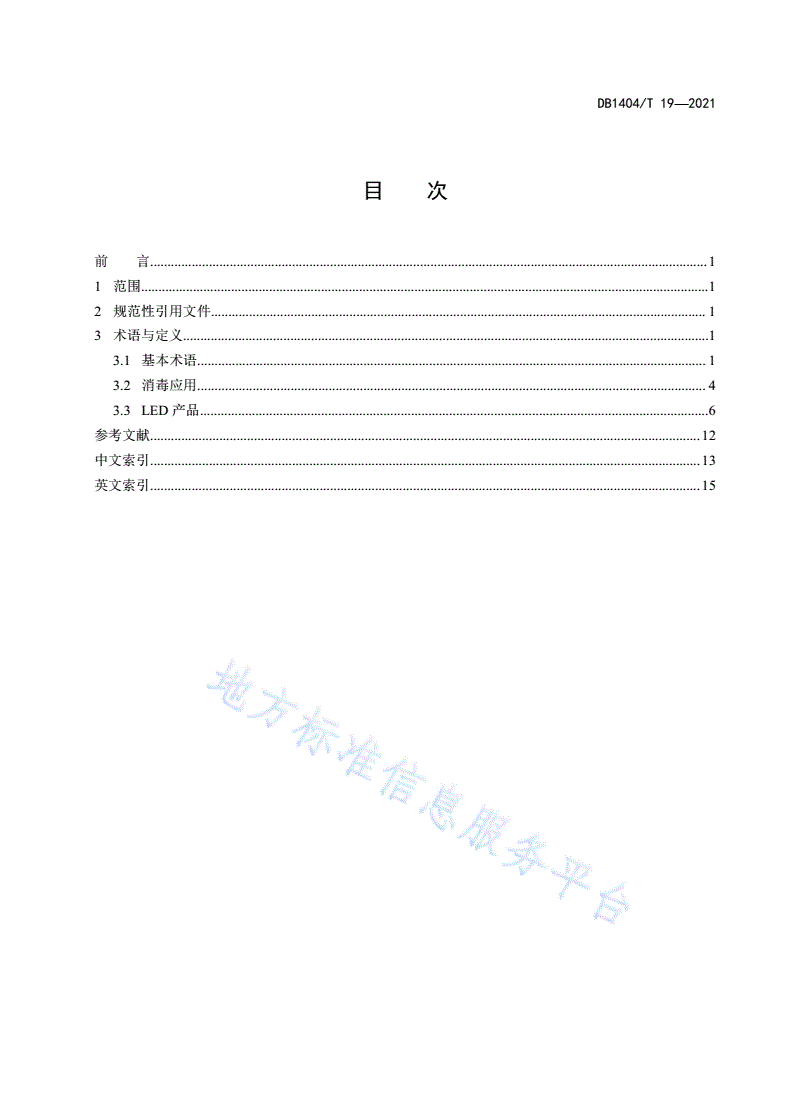

目次

前言.................................................................................................................................................................1

1范围....................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语与定义........................................................................................................................................................1

3.1基本术语...................................................................................................................................................1

3.2消毒应用...................................................................................................................................................4

3.3LED产品...................................................................................................................................................6

参考文献...............................................................................................................................................................12

中文索引...............................................................................................................................................................13

英文索引...............................................................................................................................................................15

DB1404/T19—2021

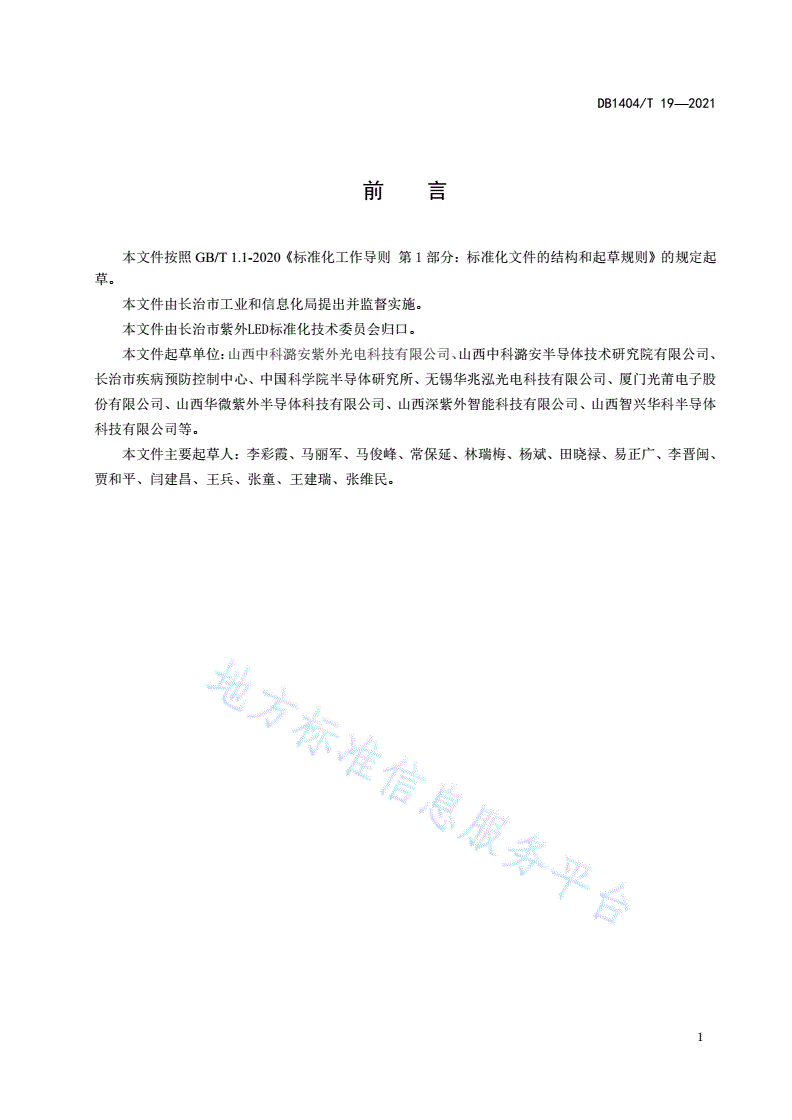

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由长治市工业和信息化局提出并监督实施。

本文件由长治市紫外LED标准化技术委员会归口。

本文件起草单位：山西中科潞安紫外光电科技有限公司、山西中科潞安半导体技术研究院有限公司、

长治市疾病预防控制中心、中国科学院半导体研究所、无锡华兆泓光电科技有限公司、厦门光莆电子股

份有限公司、山西华微紫外半导体科技有限公司、山西深紫外智能科技有限公司、山西智兴华科半导体

科技有限公司等。

本文件主要起草人：李彩霞、马丽军、马俊峰、常保延、林瑞梅、杨斌、田晓禄、易正广、李晋闽、

贾和平、闫建昌、王兵、张童、王建瑞、张维民。

1

DB1404/T19—2021

消毒用UVCLED术语与定义

1范围

本文件界定了消毒用UVCLED的术语与定义。

本文件适用于使用UVCLED进行消毒操作的应用领域。

2规范性引用文件

本文件没有规范性引用文件。

3术语与定义

3.1基本术语

3.1.1

消毒用UVCLEDUVCLEDfordisinfection

峰值波长范围为260nm~280nm的面向消毒应用的发光二极管。

注：典型半波宽不超过12nm。

3.1.2

光学辐射opticalradiation

波长在向X射线过渡区（λ≈1nm）和向无线电波过渡区（λ≈1mm）之间的电磁辐射。

[来源：GB2900.65-2004，845-01-02]

3.1.3

紫外辐射ultravioletradiation

波长小于可见辐射波长的光学辐射。

注1：对于紫外辐射，通常将100nm和400nm之间的光谱分为：

UVA315···············400nm

UVB280···············315nm

UVC100················280nm

注2：由于100nm~200nm的紫外辐射在空气中被强烈吸收，因此对于UVC波段，仅考虑200nm~280nm波长范

围。

注3：面向消毒用的UVCLED峰值波长设定在260nm~280nm波长范围。

[来源：GB2900.65-2004，845-01-05，有修改]

1

DB1404/T19—2021

3.1.4

紫外线ultravioletUV

波长在100nm~400nm的电磁波。

[来源：GB/T32092-2015，2.1]

3.1.5

波长wavelength

λ

在周期波的传播方向上，相位相同的相邻两点间的距离。

单位：m

注1：媒质中波长等于真空中波长除以媒质的折射率。除另有说明外，波长值通常是在空气中的值。标准空气（对

于光谱学：t=15℃，p=101325Pa）对可见辐射的折射率在1.00027和1.00029之间；

注2：λ=ν/υ，式中λ是媒质中的波长；ν是在该媒质中的相速度；υ是频率。

[来源：GB2900.65-2004,845-01-14]

3.1.6

峰值波长peakwavelength

λp

在光谱分布中最高强度的辐射所对应的波长。

注：峰值波长用纳米（nm）表示。

[来源：CIE127-2007，7.2.1，有修改]

3.1.7

光谱分布（辐射量、光度量或光子量X(λ)的）spectraldistribution（ofradiant，luminousorphoton

quantityX(λ)）

Xλ

在波长λ处，包含λ的波长间隔dλ内的辐射量或光度量或光子量dX（λ）与该波长间隔之商。

λ

λλ

dX()

X=

单位：[X]·m-1，例如W·m-1等。d

[来源：GB2900.65-2004，845-01-17，有修改]

3.1.8

相对光谱分布relativespectraldistribution（ofradiant，luminousorphotonquantityX(λ)）

S(λ)

量X(λ)的光谱分布Xλ(λ)对某一确定参考值R之比，R可以是该分布的平均值、最大值或任意选定

的值。

λλ

λ

X()

单位：1。�=

R

2

DB1404/T19—2021

[来源：GB2900.65-2004，845-01-18]

3.1.9

半波宽fullwidthathalfmaximum

光谱半宽spectrumwidthofhalfvalue

光谱曲线峰值的一半处的总宽度。

𝛥

单位：nm。

[来源：SJ/T11395—2009，3.6.31，有修改]

3.1.10

辐（射）通量radiantflux

辐射功率radiantpower

Фe；Ф；P

以辐射的形式发射、传播和接收的功率。

单位：W

[来源：GB2900.65-2004，845-01-24]

3.1.11

辐射能量radiantenergy

Qe；Q

在给定的持续时间Δt内，辐射通量Фe的时间积分。

Ф

��

单位：J=W·S。�=∆���

[来源：GB2900.65-2004，845-01-27]

3.1.12

辐射效率（辐射源的）radiantefficiency（ofasourceofradiation）

ηe；η

辐射源发出的辐射通量与其消耗的功率之比。

单位：1。

注：必须说明辐射源所耗功率中是否包括辅助装置，例如镇流器等（如果有的话）所耗功率。

[来源：GB2900.65-2004,845-01-54]

3.1.13

辐（射）照度（面上一点的）irradiance(atapointofasurface)

Ee；E

投射到包含该点的面元上的辐射通量dΦe除以该面元面积dA。

等效定义：沿着由给定点所见半球对表达式Le·cosθ·dΩ的积分，式中Le是立体角为dΩ的不同方向入

射的辐射束元对着给定点的辐射亮度，θ是任一辐射束元与给定处的表面法线之间的夹角。

3

DB1404/T19—2021

单位：W·m-2。

[来源：GB2900.65-2004,845-01-37]

3.1.14

辐射强度（辐射源在给定方向上的）radiantintensity(ofasource；inagivendirection)

Ie；I

离开辐射源的、在包含给定方向的立体角元dΩ内传播的辐射通量dΦe，除以该立体角元。

d�

单位：W·sr-1。��=

dΩ

[来源：GB2900.65-2004,845-01-30]

3.1.15

测量距离（对于辐射测量）testdistance（forradiantmeasurement）

辐射中心至探测器表面的距离。

[来源：GB/T2900.65-2004，845-09-65]

3.1.16

剂量率fluencerate

从各个方向进入被照射点周围的无限小的球的总入射功率除以这个无限小的球的截面积。

单位：W·m-2。

3.1.17

紫外线剂量UVdose

单位面积上接收到的紫外线辐射能量，常用单位为mJ/cm2或者J/m2。

[来源：GB/T32092—2015，2.12，有修改]

3.1.18

紫外线穿透率UVtransmittance;UVT

特定波长的紫外线在通过1cm比色皿水样后的紫外线强度与通过前的紫外线强度之比。

[修改：GB/T32092—2015，2.10]

3.2消毒应用

3.2.1

灭菌sterilization

杀灭或清除医疗器材等媒介上的一切微生物的处理。

[来源：GB15982—2012，3.3，有修改]

3.2.2

消毒disinfection

杀灭或清除传播媒介上病原微生物，使其达到无害化的处理。

[来源：国家卫生部《消毒技术规范》（2002）]

4

DB1404/T19—2021

3.2.3

紫外线消毒ultravioletdisinfection

利用病原微生物吸收波长在200～280nm间的紫外线能量后，其遗传物质（核酸）发生突变导致细

胞不再分裂繁殖，达到灭活病原微生物目的的消毒方式。

[来源：GB/T32092—2015，2.2]

3.2.4

杀灭率killingrate

在微生物杀灭试验中，用百分率表示微生物数量减少的值。

3.2.5

杀灭对数值killinglogvalue

当微生物的数量以对数值表示时，消毒前后微生物减少的对数值。

3.2.6

消亡率extinctionrate

空气中细菌自然衰亡和经消毒处理杀菌总和的百分率。

[来源：WS/T648-2019，3.2]

3.2.7

生物验证bioassay/biodosimetry

用生物测试方法确定紫外线消毒设备RED剂量的过程。

注：生物验证过程包括测试紫外线消毒设备对受试微生物的灭活特性，并与这种微生物已知的紫外线剂量-反应曲

线（通过实验室的准平行光束仪实验确定）对比得到紫外线消毒设备的流量-剂量关系。

[来源：GB/T32092—2015，2.6]

3.2.8

受试微生物challengemicrooragnism

用于紫外线消毒设备剂量验证测试的无致病性的微生物，如大肠杆菌噬菌体MS2、大肠杆菌噬菌体

T1等。

[来源：GB/T32092—2015，2.7]

3.2.9

紫外线剂量-灭活率曲线UVdose-responsecurve

通过实验室准平行光实验得到的某种微生物的灭活率与其接受到的紫外线剂量之间的关系。

[来源：GB/T32092—2015，2.14]

3.2.10

微生物修复microbialrepair

微生物体内的酶通过外源光能（光修复）或者化学能（暗修复）的刺激，自我修复被紫外线破坏的

脱氧核糖核酸（DNA）的过程。

[来源：GB/T32092—2015，2.31]

3.2.11

5

DB1404/T19—2021

菌落总数aerobicplatecount

检样经过处理，在一定条件下(如培养基、培养温度和培养时间等)培养后，所得每g(mL)检样中形

成的微生物菌落总数。

[来源：GB4789.2-2016，2.1，有修改]

3.2.12

菌落形成单位colony-formingunits

CFU

能培养出的微生物数量的表述单位。

[来源：YY/T0506.3-2005，3.1]

3.2.13

消毒时间disinfectiontime

紫外线消毒器在标准规定的工作条件下，进行消毒处理的时间。常用单位为s或者min。

[来源：GB28235—2020，3.11，有修改]

3.2.14

消毒周期disinfectioncycle

紫外线消毒器实施一次消毒操作处理达到消毒要求的全过程。常用单位为s或者min。

[来源：GB28235—2020，3.10，有修改]

3.2.15

表面消毒surfacedisinfection

杀灭物体表面上的病原微生物，并达到消毒要求的处理。

3.2.16

空气消毒airdisinfection

杀灭密闭空间内空气中悬浮的病原微生物，使其达到无害化的处理。

[来源：GB27948—2020，3.1，有修改]

3.2.17

水消毒waterdisinfection

杀灭水中病原微生物，并达到消毒要求的处理。

3.2.18

循环风量cyclewindvolume

在标准空气状态下每小时通过紫外线空气消毒器内循环的空气体积流量。

[来源：GB28235—2020，3.13]

3.2.19

紫外线泄露量ultravioletleakage

在规定的距离，紫外消毒器具对外的辐射照度。

3.3LED产品

6

DB1404/T19—2021

3.3.1

[半导体]发光二极管[semiconductor]lightemittingdiode

LED

当被电流激发时通过传导电子和空穴的再复合，在PN结处产生自发辐射而发出非相干光的一种半

导体二极管。

注1：国际照明委员会CIE将紫外辐射划分为UV-A（315nm~400nm）
