GB/T 8704.1-2009 钒铁 碳含量的测定 红外线吸收法及气体容量法

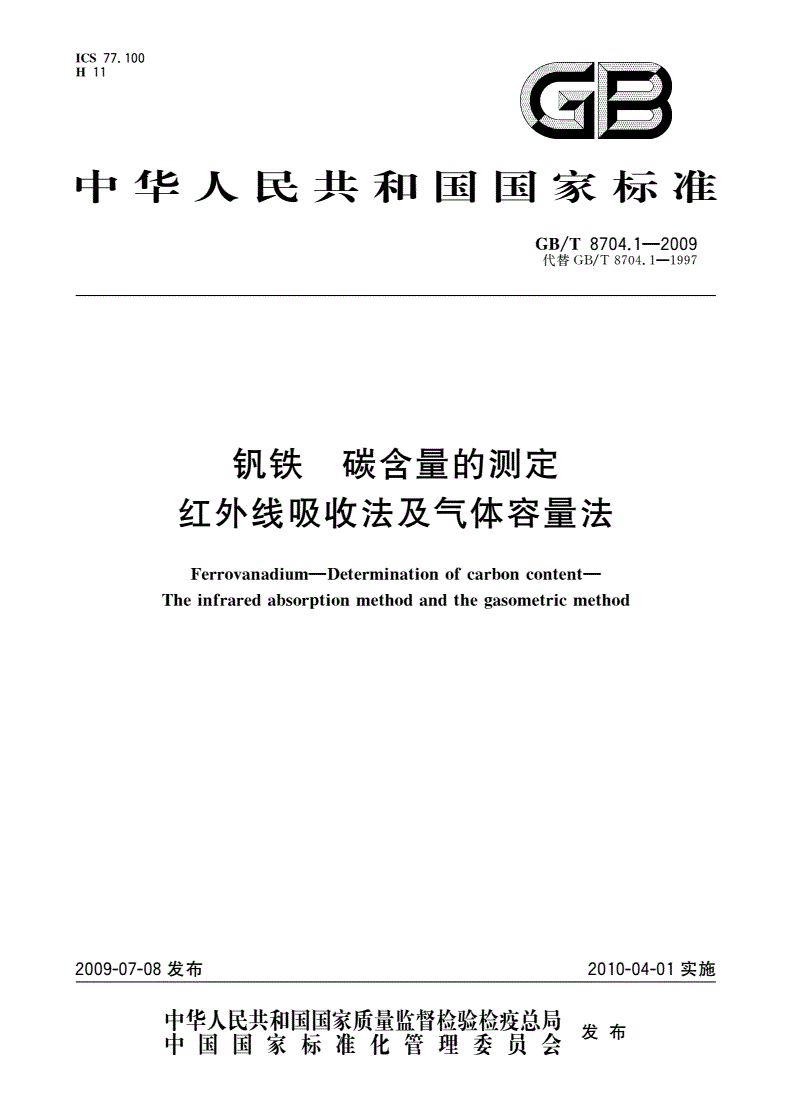

ICS77．100

H11

a雪

中华人民共和国国家标准

GB／T

代替GB／T8704．1一1997

钒铁碳含量的测定

红外线吸收法及气体容量法

Ferrovanadium--Determinationofcarboncontent——

themethod

Theinfraredmethodand

absorptiongasometric

2009-07-08发布

宰瞀髁鬻黼警糌瞥星发布中国国家标准化管理委员会仪1”

GB／T8704．1—2009

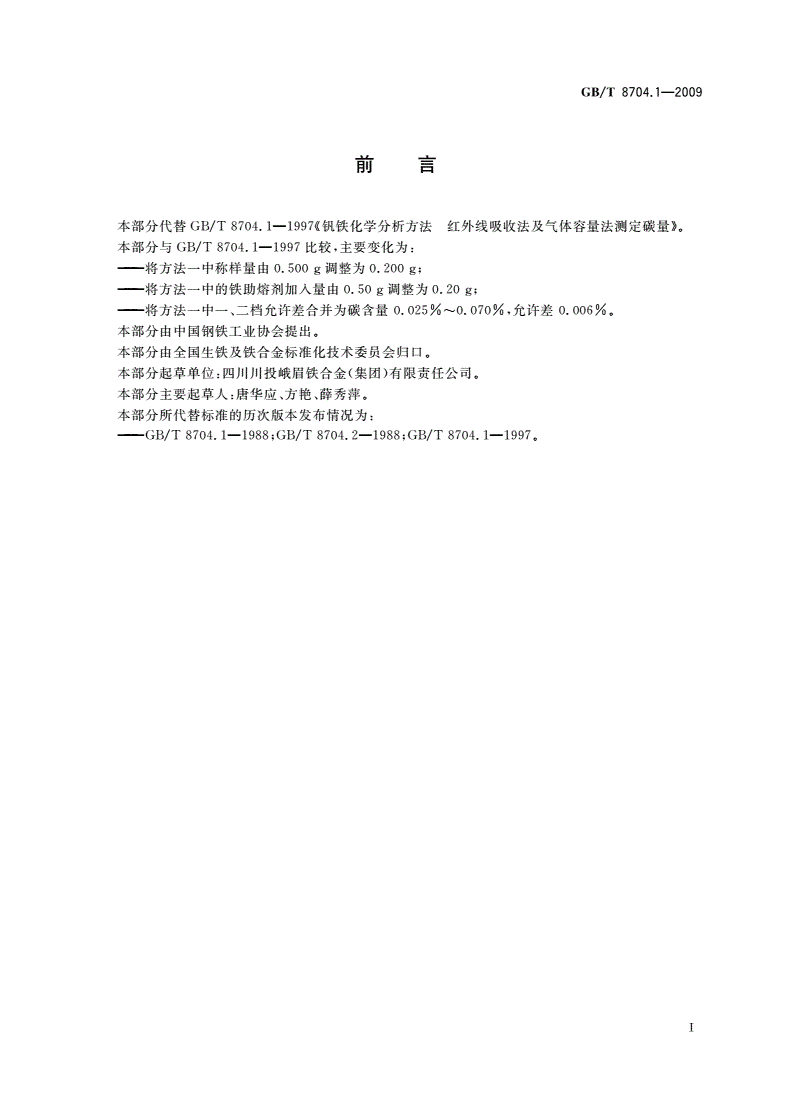

刖罱

本部分代替GB／T8704．1—1997《钒铁化学分析方法红外线吸收法及气体容量法测定碳量》。

本部分与GB／T8704．1一1997比较，主要变化为：

——将方法一中称样量由O．500g调整为o．200g；

——将方法一中的铁助熔剂加人量由O．50g调整为o．20g；

——将方法一中一、二档允许差合并为碳含量o．025％～o．070％，允许差o．006％。

本部分由中国钢铁工业协会提出。

本部分由全国生铁及铁合金标准化技术委员会归口。

本部分起草单位：四川川投峨眉铁合金(集团)有限责任公司。

本部分主要起草人：唐华应、方艳、薛秀萍。

本部分所代替标准的历次版本发布情况为：

1

——GB／T8704．1—1988；GB／T8704．2988；GB／T8704．卜一1997。

8704．1—2009

GB／T

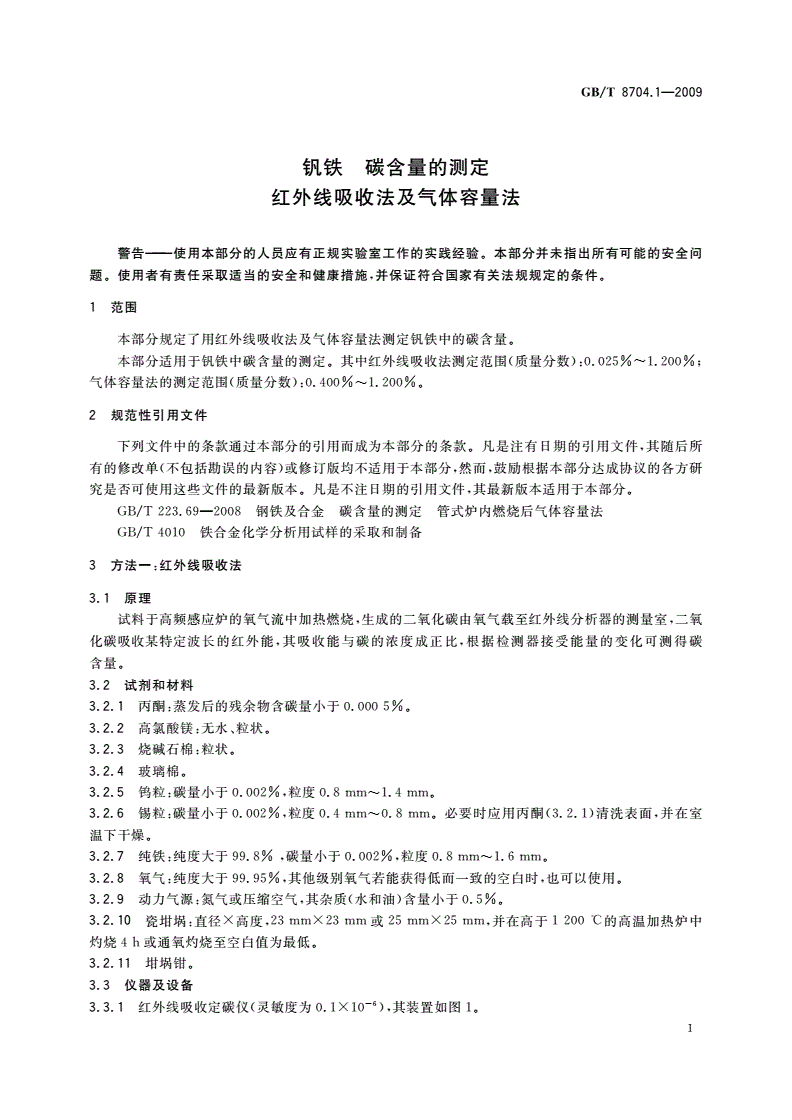

钒铁碳含量的测定

红外线吸收法及气体容量法

警告——使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问

题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。

1范围

本部分规定了用红外线吸收法及气体容量法测定钒铁中的碳含量。

气体容量法的测定范围(质量分数)：0．400％～1．200Voo。

2规范性引用文件

下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注有日期的引用文件，其随后所

有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研

究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB／T223．69—2008钢铁及合金碳含量的测定管式炉内燃烧后气体容量法

GB／T4010铁合金化学分析用试样的采取和制备

3方法一：红外线吸收法

3．1原理

试料于高频感应炉的氧气流中加热燃烧，生成的二氧化碳由氧气载至红外线分析器的测量室，二氧

化碳吸收某特定波长的红外能，其吸收能与碳的浓度成正比，根据检测器接受能量的变化可测得碳

含量。

3．2试剂和材料

3．2．1丙酮：蒸发后的残余物含碳量小于0．0005％。

3．2．2高氯酸镁：无水、粒状。

3．2．3烧碱石棉：粒状。

3．2．4玻璃棉。

mm--1．4

3．2．5钨粒：碳量小于0．002％，粒度0．8lalm。

mm～o．8

3．2．6锡粒：碳量小于0．002％，粒度0．4ixlm。必要时应用丙酮(3．2．1)清洗表面，并在室

温下干燥。

3．2．7纯铁：纯度大于99．8％，碳量小于0．002％，粒度0．8mm～1．6mm。

3．2．8氧气：纯度大于99．95％，其他级别氧气若能获得低而一致的空白时，也可以使用。

3．2．9动力气源：氮气或压缩空气，其杂质(水和油)含量小于0．5％。

mmX23mmX25

3．2．10瓷坩埚：直径X高度，23mm或25mill，并在高于1200℃的高温加热炉中

灼烧4h或通氧灼烧至空白值为最低。

3．2．11坩埚钳。

3．3仪器及设备

3．3．1红外线吸收定碳仪(灵敏度为0．1×10“)，其装置如图1。

1

8704．1—2009

GB／T

1——氧气瓶；7燃烧管；

2——两
