GB/T 28887-2012 建筑用塑料窗

ICS91.060.50

74

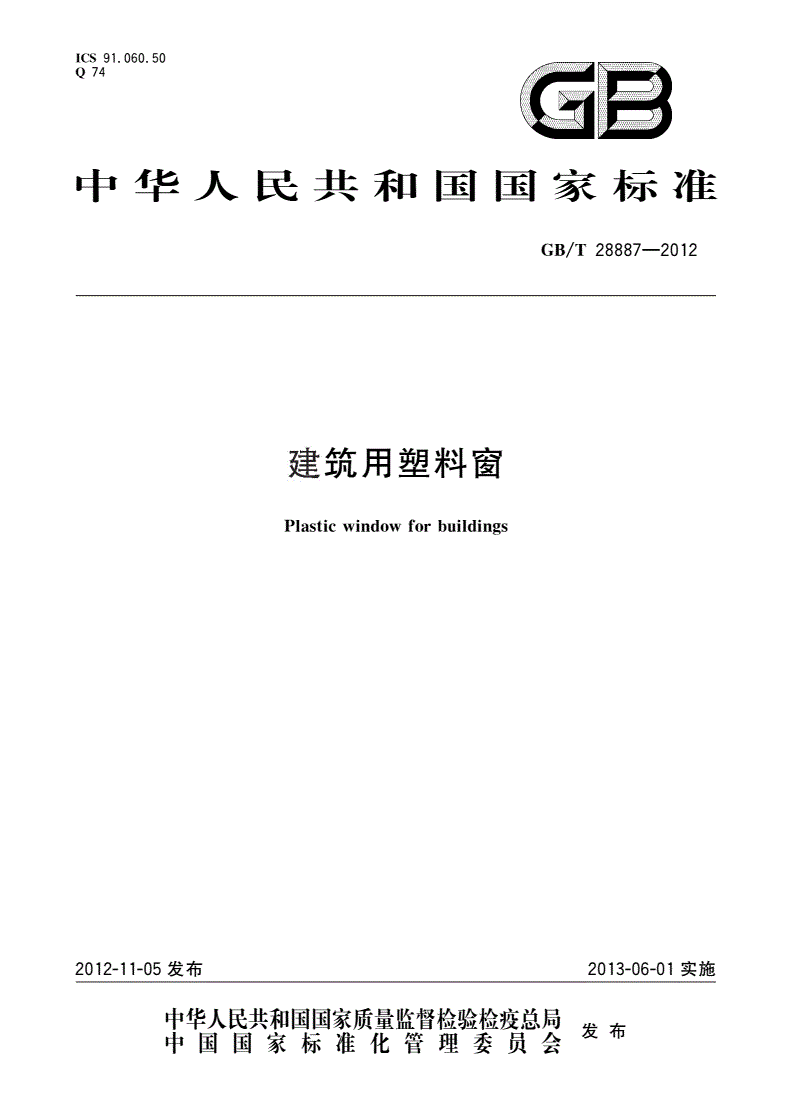

中华人民共和国国家标准

GB/T28887—2012

建筑用塑料窗

Plasticwindowforbuildings

2012-11-05发布2013-06-01实施

中华人民共和国国家质量监督检验检疫总##

中国国家标准化管理委员会&$

GB/T28887—2012

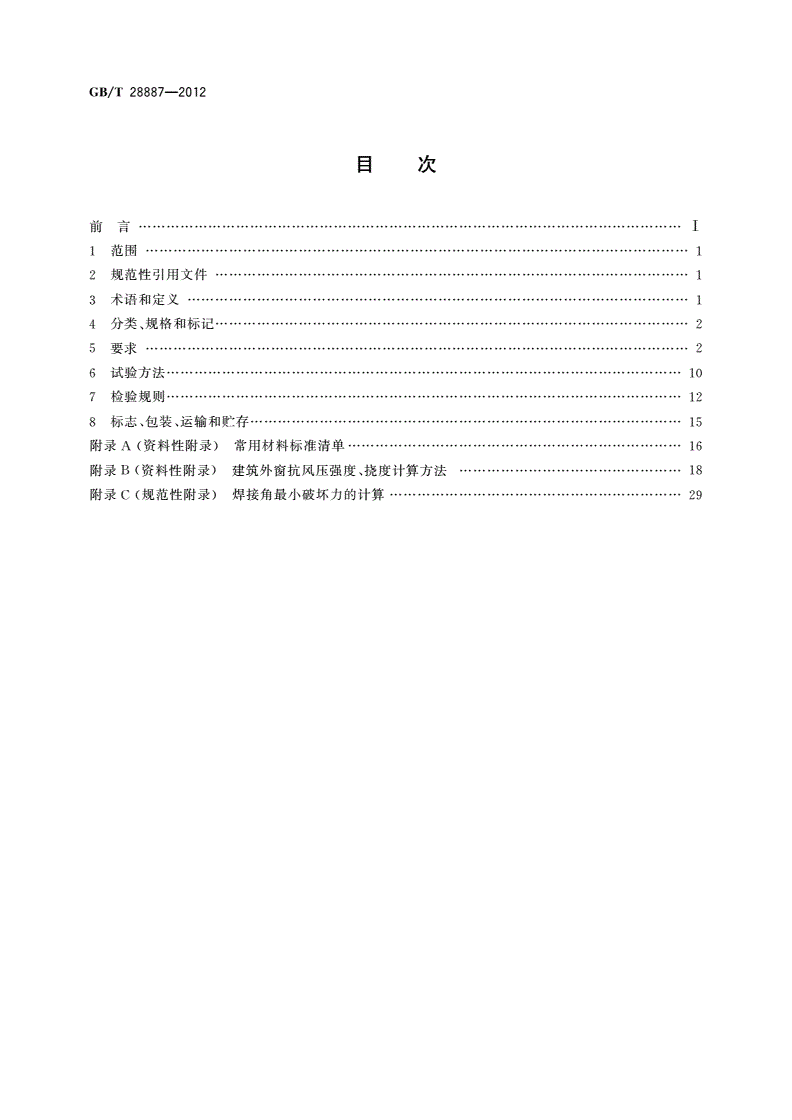

目次

mm

1范围

2规范性引用文件

3术语和定义

4分类、规格和标记

5

6试验方法...

7检验规则

8标志、包装、运输和贮存

附录A(资料性附录）常用材料标准清单

附录B(资料性附录）建筑外窗抗风压强度、挠度计算方法

附录C(规范性附录）焊接角最小破坏力的计算

GB/T28887—2012

■XT-

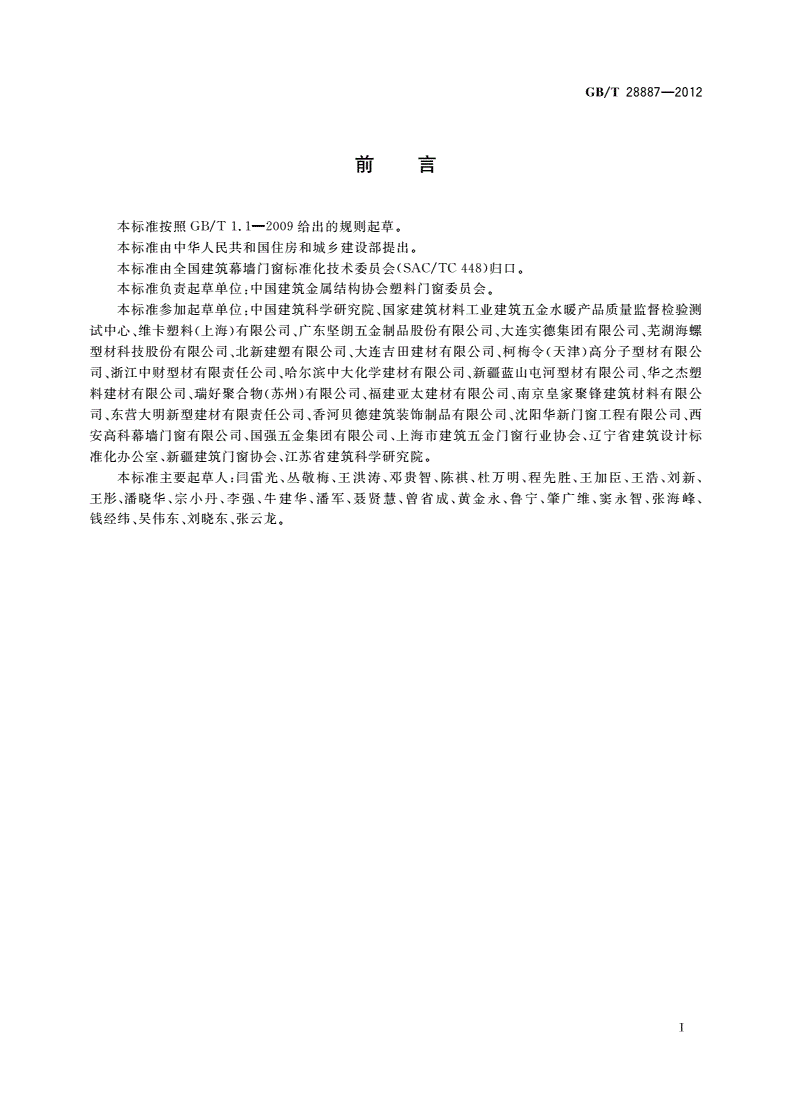

刖

本标准按照GB/T1.1-2009给出的规则起草。

本标准由中华人民共和国住房和城乡建设部提出。

本标准由全国建筑幕墙门窗标准化技术委员会(SAC/TC448)归口。

本标准负责起草单位：中国建筑金属结构协会塑料门窗委员会。

本标准参加起草单位：中国建筑科学研究院、国家建筑材料工业建筑五金水暧产品质量监督检验测

试中心、维卡塑料(上海)有限公司、广东坚朗五金制品股份有限公司、大连实德集团有限公司、芜湖海螺

型材科技股份有限公司、北新建塑有限公司、大连吉田建材有限公司、柯梅令（天津）高分子型材有限公

司、浙江中财型材有限责任公司、哈尔滨中大化学建材有限公司、新疆蓝山屯河型材有限公司、华之杰塑

料建材有限公司、瑞好聚合物(苏州)有限公司、福建亚太建材有限公司、南京皇家聚锋建筑材料有限公

司、东营大明新型建材有限责任公司、香河贝德建筑装饰制品有限公司、沈阳华新门窗工程有限公司、西

安高科幕墙门窗有限公司、国强五金集团有限公司、上海市建筑五金门窗行业协会、辽宁省建筑设计标

准化办公室、新疆建筑门窗协会、江苏省建筑科学研究院。

本标准主要起草人：闫雷光、丛敬梅、王洪涛、邓贵智、陈祺、杜万明、程先胜、王加臣、王浩、刘新、

王彤、潘晓华、宗小丹、李强、牛建华、潘军、聂贤慧、曾省成、黄金永、鲁宁、肇广维、窦永智、张海峰、

钱经综、吴伟东、刘哓东、张云龙。

I

GB/T28887—2012

建筑用塑料窗

1范围

本标准规定了建筑用塑料窗（以下简称塑料窗）的术语和定义、分类、规格和标记、要求、试验方法、

检验规则和标志、包装、运输和贮存。

本标准适用于基材为未增塑聚氯乙烯（PVC-U)型材制作的建筑用窗。其他种类塑料窗可参照

采用。

2规范性引用文件

下列文件对于本文的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有

关窗玻璃参数的测定

GB/T5823建筑门窗术语

GB/T5824建筑门窗洞口尺寸系列

GB/T7106建筑外门窗气密、水密、抗风压性能分级及检测方法

GB/T8484建筑外门窗保温性能分级及检测方法

GB/T8485建筑门窗空气声隔声性能分级及检测方法

GB/T8814—2004门、窗用未增塑聚氯乙烯(PVC-U)型材

GB/T11793未增塑聚氯乙烯(PVC-U)塑料门窗力学性能及耐候性试验方法

GB/T11976建筑外窗釆光性能分级及检测方法

GB/T14436工业产品保证文件总则

GB50009建筑结构荷载规范

JG/T263建筑门窗用未增塑聚氯乙烯彩色型材

JGJ113建筑玻璃应用技术规程

JGJ/T151建筑门窗玻璃幕墙热工计算规程

3术语和定义

GB/T5823.GB/T5824.GB/T8814—2004和JG/T263界定的以及下列术语和定义适用于本

文件。

塑料窗plasticwindows

基材为未增塑聚氯乙烯(PVC-U)型材并内衬增强型钢的窗。

机械式连接mechanicaljoint

型材间采用专用连接件进行的拼接。

1

GB/T28887—2012

4分类、规格和标记

4.1分类

4.1.1按用途分

室外用窗(代号W)和室内用窗(代号N)。

4.1.2按开启形式分

开启形式与代号应符合表1的规定。

表1开启形式与代号

开启形式内平开外平开内平开下悬上悬中悬下悬推拉上下推拉固定

代号NPWPPXSXZXXXTSTG

注1:固定部分与上述各类窗组合时，均归入该类窗。

注2:纱扇代号为A。

4.2规格

4.2.1窗规格用窗洞口尺寸表示，窗洞口尺寸应符合GB/T5824的规定。

4.2.2窗框厚度系列按窗框型材无拼接组合时的窗框最大厚度公称尺寸确定。

4.3标记

产品标记由塑料窗、用途代号、开启形式代号、窗框厚度系列、窗规格、纱扇代号、标准号组成。

SC丨一丨1—11—11—1I—GB/T28887

_______________J[_______________1^JL_i■J1■■■-—■

I纱窗代号

'窗规格

I窗框厚度系列/mm

I开启形式代号

I

用途代号

塑料窗

示例：室外用内平开塑料窗，窗框厚度为60mm,规格为150180，带纱扇„

SC-W-NP-60-150180-A-GB/T28887„

5要求

5.1材料

5.1.1—般要求

塑料窗所用材料及附件应符合有关标准的规定，常用材料标准清单参见附录A。

GB/T28887—2012

.1.2型材

.1.2.1外窗用型材老化时间不应小于6000h，内窗用型材老化时间不应小于4000h。

.1.2.2窗用主型材可视面最小实测壁厚不应小于2.，非可视面型材最小实测壁厚不应小

于2.0o

.1.3増强型钢

增强型钢应满足工程强度设计要求，且最小壁厚不应小于1.5mmo

.1.4増强型钢用紧固件

增强型钢用紧固件应采用机制自钻自攻螺钉，不应采用拉铆钉。

.1.5密封材料

.1.5.1框扇间密封用胶条回弹恢复(DJ不应小于5级，热老化后回弹恢复(Da)不应小于4级

o

.1.5.2窗用密封毛条应选用平板硅化加片型。

5.1.6玻璃

玻璃的选用应符合JGJ113及相关标准的规定。

.2外观质置

5.2.1窗构件可视面应平滑，颜色均勻一致，无裂纹、气泡，不应有严重影响外观的擦、划伤等缺陷。

5.2.2焊缝应清理，清理后可视面刀痕宽度不应大于4，深度不应大于0.3，刀痕应均匀、光滑

平整。

5.3窗的装配

5.3.1窗框、扇、梃应加衬增强型钢,并根据外窗的抗风压强度、挠度计算结果确定增强型钢的规格抗，

风压强度、挠度计算方法参见附录B。增强型钢端头距型材端头内角距离不宜大于15mm(见图1)，且

以不影响端头焊接为宜。增强型钢与型材承载方向内腔配合间隙不应大于1(见图2)

单位为毫米

;15

__

Ltli

说明4型材内腔尺寸;

说明：z型材内角尺寸。2增强型钢尺寸。

图増强型钢端头距型材端头内角距离图2増强型钢与型材承载方向内腔配合间隙

5.3.2用于固定每根增强型钢的紧固件不应少于3个，其间距不应大于300mm，距型材端头内角距

离不应大于100o固定后的增强型钢不应松动。

5.3.外窗框、扇、梃应有排水通道和气压平衡孔，使渗入框、扇、梃内的水及时排至室外，排水通道不

应与放置增强型钢的腔室连通。

GB/T28887—2012

5.3.4彩色外窗应在彩色型材最外侧的封闭腔体处加工通气孔。

5-3.5机械式连接的中梃连接部位应用专用连接件连接，该连接件与增强型钢应采用紧固件固定，连

接处的四周缝隙应有可靠密封防水措施。机械式连接框、扇、梃相邻构件装配间隙不应大于0.3mm。

5.3.6窗框、窗扇外形尺寸的允许偏差应符合表2的规定。

表2框、扇外形尺寸允许偏差单位为毫米

项目宽度或高度

尺寸范围<1500>1500

允许偏差值士2.0土3*0

5.3.7窗框、窗扇对角线尺寸之差不应大于3.0mm。

5.3.8相邻两构件焊接处同一平面高低差不应大于0.4mm。

5.3.9外平开窗、上悬窗、内平开窗、内平开下悬窗、下悬窗、中悬窗关闭时，窗框、窗扇四周的配合间隙

c(见图3和图4)，允许偏差应符合表3的规定。

5.3.10外平开窗、上悬窗、内平开窗、内平开下悬窗、下悬窗、中悬窗窗扇与窗框搭接量6(见图3和

图4)，允许偏差应符合表3的规定。外平开窗、内平开窗、内平开下悬窗装配时应有防下垂措施。左右

推拉窗、上下推拉窗锁闭后的窗扇与窗框搭接量6(见图5)，允许偏差应符合表3的规定，且窗扇与窗框

上下搭接量b的实测值不应小于6mm。

5.3.11推拉窗应有防窗扇脱落装置。

5.3.12五金配件安装位置应正确，数量应齐全，承受往复运动的配件在结构上应便于更换。五金配件

承载能力应与窗扇重量和抗风压要求相匹配。当平开窗窗扇髙度大于900mm时，窗扇锁闭点不应少

于2个。五金配件与型材连接强度应满足力学性能和物理性能要求。

表3配合间隙和搭接量允许偏差单位为毫米

项目内平开窗外平开窗内平开下悬窗下悬窗上悬窗中悬窗推拉窗

配合间隙(c)土1.0

搭接量(W士2.0

5.3.13安装滑撑的连接螺钉应全部与框、扇增强型钢可靠连接。

5.3.14密封条、毛条装配后应均勻、牢固，接口严密，无脱槽、收缩、虚压等现象。

5.3.15压条应安装在室内侧，压条装配后应牢固。压条角部对接处允许有不大于0.5mm的间隙。

同一边压条不应拼接。

5.3.16中空玻璃的安装尺寸应符合图6和表4的要求。玻璃装配的其他要求应符合JGJ113的相关

规定。

GB/T28887—2012

1T

说明

搭接量；

配合间瞭。

图3外平开窗、上悬窗

in;

图4内平开窗、内平开下悬窗、下悬窗

ETi

it

MM

—irii

a)推拉亩下部搭接量示意图b)推拉窗上部搭接量示意图

说明

搭接量。

图5推拉窗

5

GB/T28887—2012

说明:

前部余隙;

后部余隙;

b嵌人深度;

c边缘余隙。

图6玻璃安装尺寸

表4中空玻璃的最小装配尺寸单位为毫米

固定部分

中空玻璃边缘余隙c

前部余隙ai后部余隙Q嵌入深度6

下边上边两侧

4+A+413

5+A+53.02.5146.05.05.0

6+A+615

注：A为气体层的厚度，其数值不应小于9mm。

5.4性能

5.4.1力学性能

外平开窗、内平开窗、内平开下悬窗、上悬窗、中悬窗、下悬窗的力学性能应符合表5的要求，推拉窗

的力学性能应符合表6的要求。

r

_

表5外平开窗、内平开窗、内平开下悬窗、上悬窗、中悬窗、下悬窗力学性能

项目技术要求

锁闭器(执手）的开关力不大于80N(力矩不大于10N•m)

窗的开关力平合页:不大于80N滑撑:不小于30N不大于80N

悬端吊重在500N力作用下，残余变形不大于2mm，试件不应损坏，仍保持使用功能

細曲在300N力作用力下，允许有不影响使用的残余变形，试件不损坏，仍保持使用功能

旭間

撑挡在200N力作用下，不允许位移,联接处型材不破裂

大力关闭8经模拟7级风连续开关10次，试件不损坏，仍保持开关功能

经不少于10000次的开关试验，试件及五金配件不损坏，其固定处及玻璃压条不松脫，

反复启闭性能

仍保持使用功能

窗框焊接角最小破坏力的计算值不应小于2000N，窗扇焊接角最小破坏力的计算值

焊接角破坏力

不应小于2500N，且实测值均应大于计算值

a大力关闭只检测平开窗和上悬窗。

6

GB/T28887—2012

表6推拉窗力学性能

项目技术要求

锁闭器(执手)的开关力不大于100N

窗的开关力推拉窗:不大于100N上下推拉窗：不大于135N

弯曲在300N力作用下，允许有不影响使用的残余变形，试件不损坏，仍保持使用功能

扭曲a在200N力作用下，试件不损坏,允许有不影响使用的残余变形

经不少于10000次的开关试验，试件及五金配件不损坏，其固定处及玻璃压条不松脱，

反复启闭性能

仍保持使用功能

窗框焊接角最小破坏力的计算值不应小于2500N，窗扇焊接角最小破坏力的计算值

焊接角破坏力

不应小于1800N，且实测值均应大于计算值

a没有凸出把手的推拉窗不做扭曲试验。

5.4.2物理性能

5.4.2.1抗风压性能

5.4.2.1.1分级指标

采用定级检测压力差值P3为分级指标。

5.4.2.1.2分级指标值

分级指标值P3的分级应符合表7的规定。

表7抗风压性能分级单位为千帕

分级123456789

分级指标值1.0<2.5<3*0<3.5<4.0<4.5<

P3>5.0

P3P3<1*5P3<2.0P3<2.5P3<3-0P3<3.5P3<4.0P3<4.5P3<5.0

注：第9级应在分级后同时注明具体检测压力差值。

5.4.2.1.3性能要求

外窗在各性能分级指标值风压作用下，主要受力杆件相对(面法线)挠度应符合表8的规定;风压作

用后，窗不应出现使用功能障碍和损坏。

表8窗主要受力杆件相对面法线挠度要求单位为毫米

支撑玻璃种类单层玻璃、夹层玻璃中空玻璃

相对挠度L/100L/150

相对挠度最大值20

注：L为主要受力杆件的支承跨距。

GB/T28887—2012

5.4.2.2水密性能

5.4.2.2.1分级指标

采用严重渗漏压力差值的前一级压力差值作为分级指标。

5.4.2.2.2分级指标值

分级指标值的分级应符合表9的规定。

表9水密性能分级单位为帕

分级123456

分级指标&P100<△夕<150150<A/><250250<A^<350350<A^<500500<厶/><700△分700

注：第6级应在分级后同时注明具体检测压力差值。

5.4.2.3气密性能

5.4.2.3.1分级指标

采用在标准状态下，压力差为10Pa时的单位开启缝长空气渗透量仍和单位面积空气渗透量仍作

为分级指标。

5.4.2.3.2分级指标值

分级指标绝对值qi和q2的分级应符合表10的规定。

表10气密性能分级

分级45678

单位缝长分级指标值

2.0<Cqi^2.51.5<奶<2.01-0<奶<1.5gi<0.5

•h)]

单位面积分级指标值

6*54.5<仍<6,03.0<仍<4,51*5<Cg2^3.092^1*5

g"[m3/(ni2•h)]

5.4.2.4保温性能

传热系数K值分级应符合表11的规定。

表11传热系数分级单位为瓦每平方米开

分级5678910

分级指标值2.5<1C<3.02.0<K<2.51.6<K<2.0L3<K<1.61.1<K<L3K<1.1

5.4.2.5遮阳性能

5.4.2.5.1分级指标

窗遮阳性能分级指标——遮阳系数SC为采用JGJ/T151规定的夏季标准计算条件，并按计算所

GB/T28887—2012

得值。

5.4.2.5.2分级指标值

窗遮阳性能分级指标值应符合表12的规定。

表12遮阳性能分级

分级1234567

分级指标值

0.7<SC<0.80.6<SC<0_70.5<SC<0.60.4<SC<0.50.3<SC<0.40.2<SC<0.3SC<0.2

SC

5.4.2.6空气声隔声性能

5.4.2.6.1分级指标

外窗以“计权隔声量和交通噪声频谱修正量之和(1?W+C^)”作为分级指标；内窗以计“权隔声量和

粉红噪声频谱修正量之和0^+C)”作为分级指标。

5.4.2.6.2分级指标值

建筑用塑料窗的空气声隔声性能分级应符合表13的规定。

表13空气声隔声性能分级单位为分贝

分级外窗的分级指标值
