YD/T 2856.2-2015 2GHz TD-SCDMA数字蜂窝移动通信网 多载波高速分组接入 Uu接口层2技术要求 第2部分：RLC协议

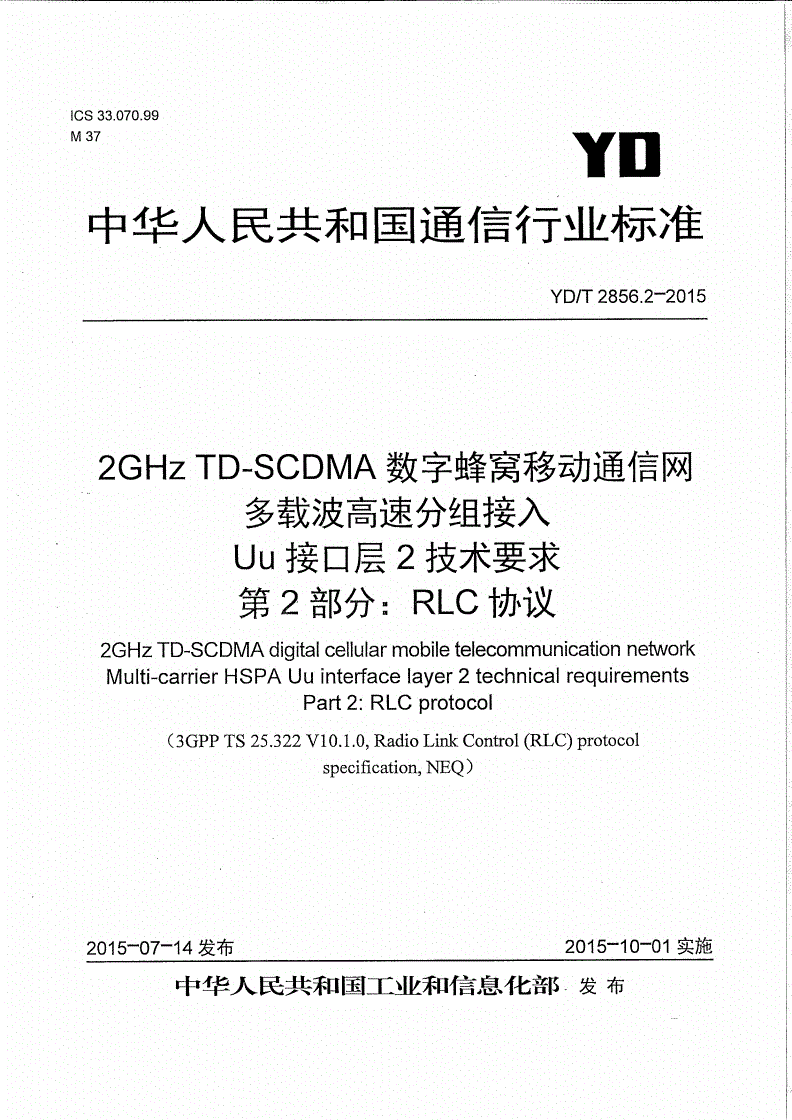

ICS33.070.99

M37YD

中华人民共和国通信行业标准

YD/T2856.2-2015

2GHzTD-SCDMA数字蜂窝移动通信网

多载波高速分组接入

Uli接口层2技术要求

第2部分=RLC协议

2GHzTD-SCDMAdigitalcellularmobiletelecommunicationnetwork

Multi-carrierHSPAUuinterfacelayer2technicalrequirements

Part2:RLCprotocol

(3GPPTS25.322V10.1.0,RadioLinkControl(RLC)protocol

specification,NEQ)

2015—07—14发布2015-10-01实施

中华人民共和国工业和信息化部发布

YD^T2856.2-2015

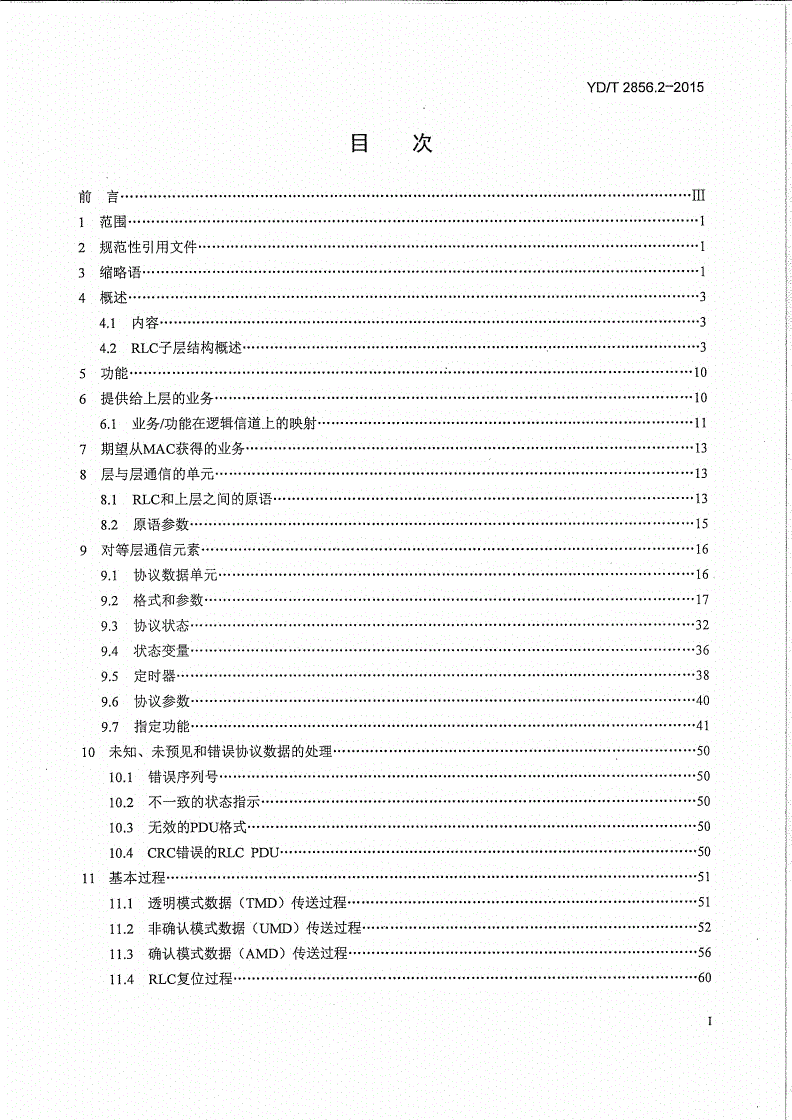

目次

tos..............................................................................................................................................Ill

1范围....................................................................................1

2规范性引用文件..........................................................................1

3雜i吾.................................................................................1

4職....................................................................................3

4.1贿.................................................................................3

4.2RLC子层结构概述.............................................3

5植..............................................•'....................................1〇

6提供给上层的业务.......................................................................10

6.1业务/功能在逻辑信道上的映射........................................................11

7期M从MAC获得的业务..................................................................13

8层与层通信的单元.......................................................................13

8.1RLC和上层之间的原语...............................................................13

8.2原语参数...........................................................................15

9对等层通信元素.........................................................................16

9.1协议数据单元.......................................................................16

9.2格式和参数.........................................................................17

9.3协议状态...........................................................................32

9.4状态变量...........................................................................36

9.5定时器..............................................................................38

9.6协议参数...........................................................................40

9.7指定功能...........................................................................41

10未知、未预见和错误协议数据的处理......................................................50

10.1错误序列号..........................................................50

10.2不一致的状态指示................................................................50

10.3无效的PDU格式.....................................50

10.4CRC错误的RLCPDU..............................................................50

11鉢过程..............................................................................51

11.1透明模式数据（TMD)传送过程...................................................51

11.2非确认模式数据（UMD)传送过程.................................................52

11.3确认模式数据（AMD)传送过程...................................................56

11.4RLC龍过程.....................................................................60

I

YD/T2856.2-2015

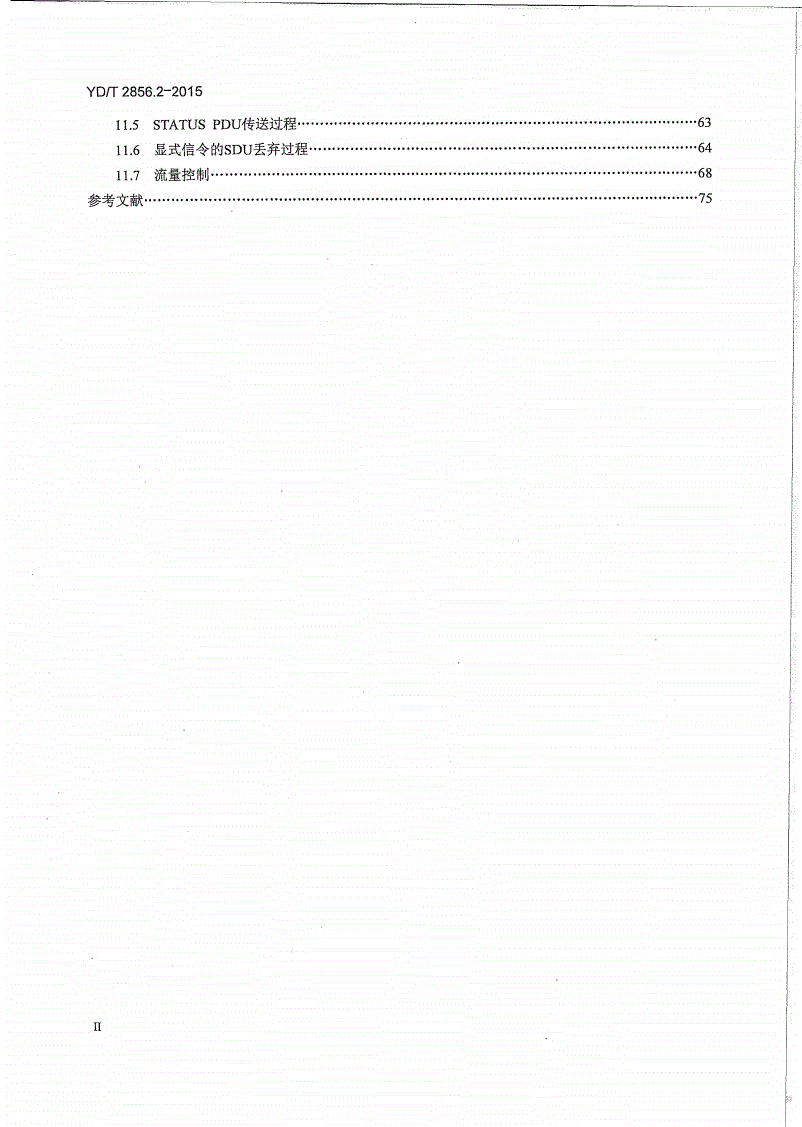

II.5STATUSPDU雛过程..................63

11.6显式信令的SDU丢弃过程..........................................................64

11.7流量控制.........................................................................68

......................................................................................................................................................................................................................................75

II

YD/T2856.2-2015

刖

.YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求》是

2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口系列标准之一，该系列标准的结构和

名称如下：

a)《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》；

b)YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技未要

求》；

c)YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术

要求》。

随着技术的发展，还将制定后续的相关标准。

YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求》分

为三个部分：

.a)第1部分：MAC协议；

b)第2部分：RLC协议；

c)第3部分：PDCP协议。

本部分是YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术

要求》的第2部分。

本部分按照GB/T1.1-2009给出的规则起草。

本部分对应于3GPPTS25.322《RLC协议》（版本vlO.l.O)，一致性程度为非等效，主要差异为删

除了FDD相关的内容。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本部分由中国通信标准化协会提出并归口。

本部分起草单位：工业和信息化部电信研宄院、大唐电信科技产业集团、中兴通讯股份有限公司、

鼎桥通信技术有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司、重庆重邮信科通信

技术有限公司、北京展讯高科通信技术有限公司。

本部分主要起草人：常永宏、许芳丽、严杲、徐菲、宋爱慧、黄河、马志锋、王浩然、贺刚、

王梅、赵训威、师延山、段红光。

III

YD汀2856.2-2015

2GHzTD-SCDMA数字蜂窝移动通信网

多载波高速分组接入Uu接口层2技术要求

第2部分：RLC协议

1范围

本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网空中接口层2的RLC协议的功能，RLC提供给上

层的业务和期望从下层获得的业务，以及层与层之间通信的原语，确立了对等层通信的元素结构和参数

的具体要求，给出了RLC协议的基本过程和对未知、未预见和错误事件的处理方法。

本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网中具有多载波高速分俎接入功能的空中接口

RLC协议。.

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

3GPPTS33.1023G安全、安全体系结构（3Gsecurity,securityarchitecture)

3缩略语

下列缩略语适用于本文件。

ARQAutomaticRepeatRequest自动重复请求

AMAcknowledgedMode确认模式

AMDAcknowledgedModeData确认模式数据

BCCHBroadcastControlChannel广播控制信道

BCHBroadcastChannel广播信道

C-Control-控制-

ccCallControl呼叫控制

CCCHCommonControlChannel公共控制信道

CCHControlChannel控制信道

CCTrCHCodedCompositeTransportChannel编码合成传送信道

CNCoreNetwork核心网

CRCCyclicRedundancyCheck循环冗余校验

CTCHCommonTrafficChannel公共业务信道

DCDedicatedControl(SAP)专用控制（SAP)

DCCHDedicatedControlChannel专用控制信道

DCHDedicatedChannel专用信道

DLDownlink.下行链路

DTCHDedicatedTrafficChannel专用业务信道

FACHForwardLinkAccessChannel前向链路接入信道

FCSFrameCheckSequence帧校验序列

YD/T2856.2-2015

FDDFrequencyDivisionDuplex频分双工

GCGeneralControl(SAP)—般控制（SAP)

HOHandove切换

ITUInternationalTelecommunicationUnion国际电信联盟

Kbpskilo-bitspersecond千比特/秒

LILayer1(physicallayer)层1(物理层）

L2Layer2(datalinklayer)层2(数据链路层）

L3Layer3(networklayer)层3(网络层）

LILengthIndicator长度指示器

MACMediumAccessControl媒质接入控制

MBMSMultmediaBroadcastMulticastService多媒体广播组播服务

MCCHMBMSpoint-to-multipointControlChannelMBMS点对多点控制信道

MMMobilityManagement移动性管理

MRWMoveReceivingWindow移动接收窗口

MSMobileStation移动台

MSCHMBMSpoint-to-multipointSchedulingChannelMBMS点对多点调度信道

MTCHMBMSpoint-to-multipointTrafficChannelMBMS点对多点业务信道

MUXMultiplexing复用•

NtNotification(SAP)通知（SAP)

PCCHPagingControlChannel寻呼控制信道

PCHPagingChannel寻呼信道

PDUProtocolDataUnit协议数据单元

PHYPhysicallayer物理层

PhyCHPhysicalChannels物理信道.

RACHRandomAccessChannel随机接入信道

RLCRadioLinkControl无线链路控制

RNTI.RadioNetworkTemporaryIdentity无线网络临时标识

RRCRadioResourceControl无线资源控制

SAPServiceAccessPoint业务接入点

SCCHSynchronizationControlChannel同步控制信道

SCHSynchronizationChannel同步信道

SDUServiceDataUnit业务数据单元

SHCCHSHaredchannelControlChannel共享信道控制信道

SNSequenceNumber序号

SUFISuperField超字段

TCHTrafficChannel业务信道

TDDTimeDivisionDuplex时分双工

YD/T2856.2-2015

TFCITransportFormatCombinationIndicator传输格式组合指示

TFITransportFormatIndicator传输格式指示一

TTITransmissionTimeInterval传送时间间隔

TMTransparentMode传输模式

TPCTransmitPowerControl发射功率控制

U-User-用户-

UEUserEquipment用户设备

ULUplink上行链路

UMUnacknowledgedMode非确认模式

UTRANUniversalTerrestrialRadioAccessNetwork通用陆地无线接入网

4概述

4.1内容

本节描述RLC子层的结构。

4.2RLC子层结构概述

本节中所提供的模型仅为了对RLC子层进行定义，不对协议的实现进行规定或限制。RLC子层由三

种RLC实体构成：透明模式（TM)、非确认模式（UM)和确认模式（AM)RLC实体。

4.2.1RLC子层模型

图1描述了RLC模型中的不同RLC实体。

UM和TMRLC实体可以被配置成一个发送RLC实体或者一个接收RLC实体。发送RLC实体发送RLC

PDU,接收RLC实体接收RLCPDU。AMRLC实体由一个发送部分和一个接收部分组成，其中AMRLC

实体的发送部分发送RLCPDU;AMRLC实体的接收部分接收RLCPDU。

在“发送端”和“接收端”之间定义了基本过程（见11章）。在UM和TM情况下，发送RLC实体作

为发送端，对等的RLC实体作为接收端。根据基本过程的情况，AMRLC实体可以作为发送端或者接收

端。发送端是AMDPDU的发送者，接收端是AMDPDU的接收者。发送端和接收端可以位于UE或者

UTRATS[上。

对于每一个透明模式（TM)和非确认模式（UM)业务有一个发送和一个接收RLC实体。对于确认

模式（AM)业务有一个发送和接收合并的实体。

在本文中，在没有特别注明的情况下，“发送”指“传送给下层”。每一个UM和TMRLC实体使用

一个逻辑信道发送或者接收数据PDU。AMRLC实体可以配置成使用一个或者两个逻辑信道发送或者接收

数据和控制PDU。如果配置成使用两个逻辑信道，那么它们具有相同的类型（DCCH或者DTCH)。在图

1中，AM实体间的虚线描述了在不同逻辑信道上发送和接收RLCPDU的可能性，例如：在一个逻辑信道

上传输控制PDU，在另一个上传输数据PDU。在4.2.1.1、4.2.1.2和4.2.1.3小节中对不同实体进行了更加详

细的描述。

注u为了方便使用者对照阅读及编写者维护后续版本，本部分的章条号与所对应的3GPP标准保持了一致。

0-<

/

12856.212015

无线接口

hr

AAAAA咖

H

CLR

屮師，

5D:苕菰瞎

I

YDH"2856.2-2015

4.2.2透明模式（TM)RLC实体

图2表示两个透明模式对等RLC实体的模型。图的下方对与下层进行通信的逻辑信道进行了描述。

图2两个透明模式对等实体的模型

4.2.2.1.1发送TMRLC实体

发送TM-RLC实体通过TM-SAP从上层接收RLCSDU。

所有接收到的RLCSDU的长度应是一个有效TMDPDU长度的整数倍。

如果上层进行了分段的配置，并且RLCSDU的长度大于下层对TTI使用的TMDPDU的大小，那么

发送TMRLC实体对RLCSDU进行分段以适应TMDPDU的大小，并且不添加RLC包头。承载一个RLC

SDU的所有TMDPDU都在同一个TTI中发送，该TTI中不发送任何其他RLCSDU的分段。

如果上层没有进行分段的配置，那么通过将一个RLCSDU放入一个TMDPDU,可以在一个TTI中

发送多于一个的RLCSDU。一个TTI中的所有TMDPDU的长度必须相同。

当对一个RLCSDU的处理结束时，得到的一个或者多个TMDPDU将通过一个BCCH、DCCH、

PCCH、CCCH、SHCCH或者一个DTCH逻辑信道发送给下层。

4.2.2.1.2接收TMRLC实体

接收TM-RLC实体通过配置的逻辑信道从下层接收TMDPDU。如果上层配置了分段，那么将对在

一个TTI内接收到的所有TMDPDU进行重组得到RLCSDU。

如果上层没有配置分段，那么每一个TMDPDU将被作为一个RLCSDU。，

接收TMRLC实体通过TM-SAP向上层发送RLCSDU。

4.2.3非确认模式（UM)RLC实体

图3显示了未配置重复避免和重排序功能时两个非确认模式对等RLC实体的模型。如图3所示的不

同功能适用于6.1节描述的不同信道类型。

YD/T2856.2-2015

UTRAN/UE

图3未配置重复避免和重排序功能时两个非确认模式对等实体的模型

图4显示了配置重复避免和重排序功能时两个非确认模式对等RLC实体的模型。由于重复避免和重排

序功能仅用于本Release的MCCH/CCCH,所以加密/解密功能被删除。

UE

MTCH/CCCHUTRANMTCH/CCCHUE

图4配置了重复避免和重排序功能时两个非确认模式对等实体的模型

YD/T2856.2-2015

4.2.3.1.1发送UMRLC实体

发送UM-RLC实体通过UM-SAP从高层接收RLCSDU。'

如果RLCSDU的尺寸大于UMDPDU中的可用空间，那么发送UMRLC实体将对RLCSDU进行分段，

得到适当大小的UMDPDU。分段和/或级联之后的UMDPDU大小应小于或等于最大ULUMDPDU大小。

如果配置了MACi/is而且RLCPDU大小设置为“flexiblesize”，分段和/或级联之后的UMDPDU大小应大

于或等于最小ULRLCPDU大小。如果待传数据的大小不足以创建一个最小尺寸的UMDPDU,那么也允

许创建一个包含所有待传数据的UMDPDU,虽然其尺寸小于最小ULRLCPDU大小。UMDPDU可能包

含分段的和/或者级联的RLCSDU。UMDPDU可能进行填充以确保得到有效的长度。使用长度标识

(LengthIndicator)来定义UMDPDU中RLCSDU的边界。长度标识也用于定义是否在UMDPDU中使用

了填充。

如果配置并且启动了加密，那么UMDPDU(除了UMDPDU包头）在发送给下层之前被加密。

发送UMRLC实体通过一个CCCH、SHCCH、DCCH、CTCH或者一个DTCH逻辑信道向下层发送UMD

PDU。

4.2.3.1.2接收UMRLC实体

接收UM-RLC实体通过配置的逻辑信道从下层接收UMDPDU。当配置了重复避免和重排序功能时，

可能会从下层收到一个或多个输入。当增加或删除输入时，可以在接收UMRLC实体内不改变缓冲区内容、

状态变量和定时器。当未配置重复避免和重排序功能时，只会从下层收到一个输入并且不会被重配置。

如果配置了重复避免和重排序功能，它将是接收UMRLC实体中应用于输入UMDPDU流的第一个接

收功能，该功能只能在UE侧配置并且不用于UTRAN。该功能完成对从一个或多个输入收到的UMDPDU

的重复检测和重排序，产生顺序排列的PDU,并递交给下一个顺序RLC接收功能。

接收UMRLC实体对接收到的UMDPDU(除了UMDPDU包头）进行解密（如果配置并且启动了加

密）。它从接收到的UMDPDU中去除RLC包头，并且重组RLCSDU(如果发送UMRLC实体进行了分段

和/或者级联）。‘

若接收的UMRLC实体配置了SDU乱序递交的功能，该实体会在包含1个SDU的所有PDU都收到的时

候尽快的重组出SDU,并递交给髙层，尽管可能有更早的PDU还没有收到也不影响这里的处理。UMRLC

接收实体将会存储不能组成SDU的PDU，并等待发送端重新传输丢失的PDU。当和一个SDU相关的PDU

都收齐后将对应的PDU从缓存中删除，或者由于序号窗口的功能、或者由于存储定时器的功能也需将相

应的PDU从缓存中删除。只有用户侧配置乱序递交的功能，且该功能只用于MCCH。接收UMRLC实体通

过UM-SAP向上层传送RLCSDU。如果配置了SN_Delivery,映射了RLCSDU的RLCPDU序列号也需要通

过UM-SAP向上层传递。1

4.2.4确认模式（AM)RLC实体^

图5显示了确认模式RLC实体模型。

AMRLC实体可以被配置为使用一个或者两个逻辑信道。图5显示了使用一个逻辑信道（实线）和使

用两个逻辑信道（虚线）时AMRLC实体的模型。

.如果配置了一个逻辑信道，AMRLC实体的发送侧通过这个逻辑信道向下层发送AMD和控制PDU。

如果配置了固定的RLCPDU大小，AMDPDU和控制PDU应该具有相同的RLCPDU大小。如果配置了可

变的RLCPDU大小，AMDPDU大小可以变化，只要不超过最大RLCPDU大小即可。

YD/T2856.2-2015

在上行链路配置两个逻辑信道的情况下，在第一个逻辑信道上发送AMDPDU和除确认状态报告、

MRWACKSUFI及WINDOWSUFI之外的控制PDU，在第二个逻辑信道上发送确认状态报告、MRWACK

SUFI和WINDOWSUFI。在下行链路配置两个逻辑信道的情况下，可以在两个逻辑信道中的任意一个上

发送AMDPDU和控制PDU。

UE/UTRAN

AddRLCheader

I

Piggybackedstatus

|f|Optional

Retransmission

buffer&Reassembly

management

5•'肩.

a•••if'RemoveRLCheader&Extract

Piggybackedinformation
