DB34/T 1993.2-2013 车门内/外把手总成技术条件 第二部分：车门外把手总成技术条件

ICS43.040.60

T28

DB34

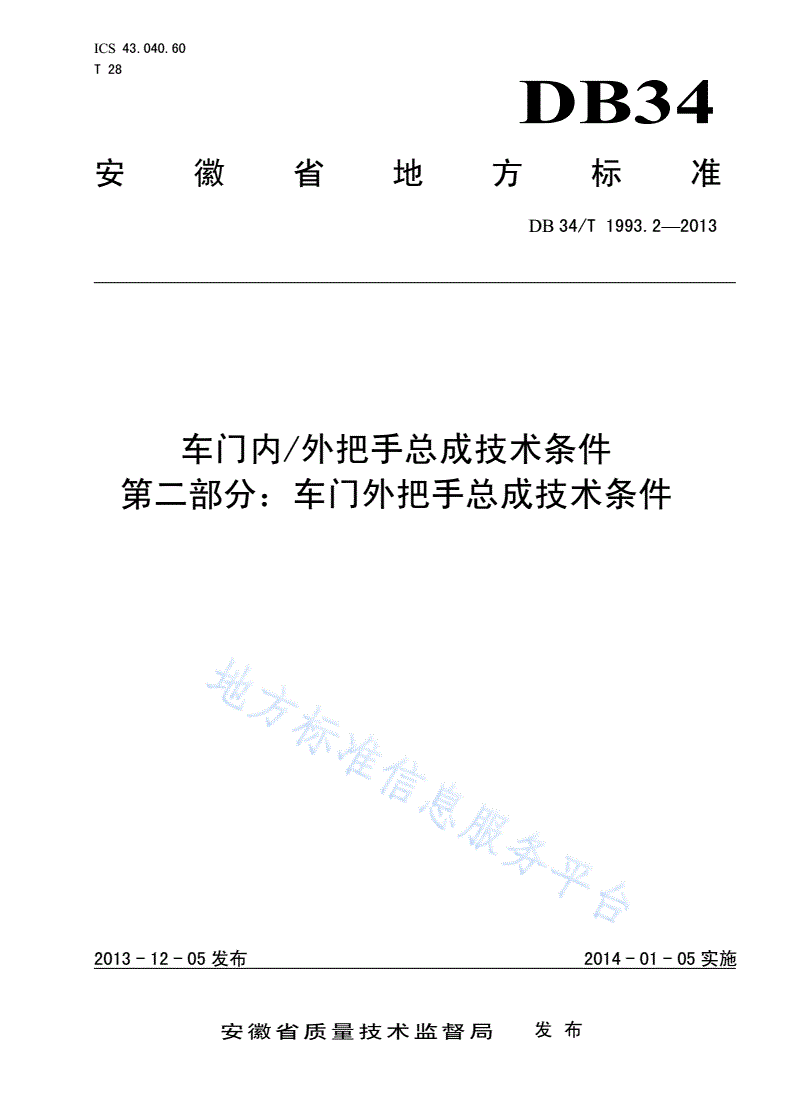

安徽省地方标准

DB34/T1993.2—2013

车门内/外把手总成技术条件

第二部分：车门外把手总成技术条件

2013-12-05发布2014-01-05实施

安徽省质量技术监督局发布

DB34/T1993.2—2013

前言

本标准按照GB/T1.1-2009给出的规则起草。

DB34/T1993《车门内/外把手总成技术条件》分以下2部分：

——DB34/T1993.1《车门内/外把手总成技术条件》第1部分：车门内把手总成技术条件；

——DB34/T1993.2《车门内/外把手总成技术条件》第2部分：车门外把手总成技术条件。

本标准由黄山市质量技术监督局提出。

本标准由全国汽车标准化技术委员会电器分技术委员会归口。

本标准起草单位：昌辉汽车电器（黄山）股份公司、黄山市质量技术监督局、休宁县质量技术监督

局。

本标准主要起草人：朱排进、张志正、郑卫东、吴靖宇。

I

DB34/T1993.2—2013

车门内/外把手总成技术条件

第二部分：车门外把手总成技术条件

1范围

本部分规定了车门外把手（以下简称把手）的术语和定义、要求、试验方法、检验规则、标志，包

装、运输和贮存。

本部分适用于汽车侧开式车门的外把手，其它车门外把手如后备门外把手也可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.17电工电子产品环境试验第2部分:试验方法试验Ka:盐雾

GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划

QC/T484-1999汽车油漆涂层

3术语和定义

以下术语和定义适用于本文件。

3.1

车门外把手

位于汽车车门外侧，用来开启车门的装置。

4要求

4.1基本要求

4.1.1把手应按照规定程序批准的产品图样与有关技术文件制造，并符合本标准的要求

4.1.2把手的外观应符合以下要求：

——在手指的接触范围，不应有可以感觉到的分模形成的飞边角；金属部分不得存在尖角、毛刺等

缺陷。

——目视检查把手的表面不应有麻点、浇口、凸点、凹坑、划痕。装饰电镀件镀层应均匀，不应有

脱落、气泡、局部发黄暗斑等缺陷。

4.1.3锁芯安装槽口应与汽车行驶方向垂直。

4.1.4把手应是免维护的。

4.1.5达到最大摆动角之后，把手内应有限位功能。

4.1.6在拉开及松开把手时，不应有异响。

1

DB34/T1993.2—2013

4.2性能要求

4.2.1回位力

把手无载荷，拉开后回位力为（3～20）N。

4.2.2抗拉强度

把手按表1进行抗拉强度试验后，不应有明显的破裂、松动、永久变形等缺
