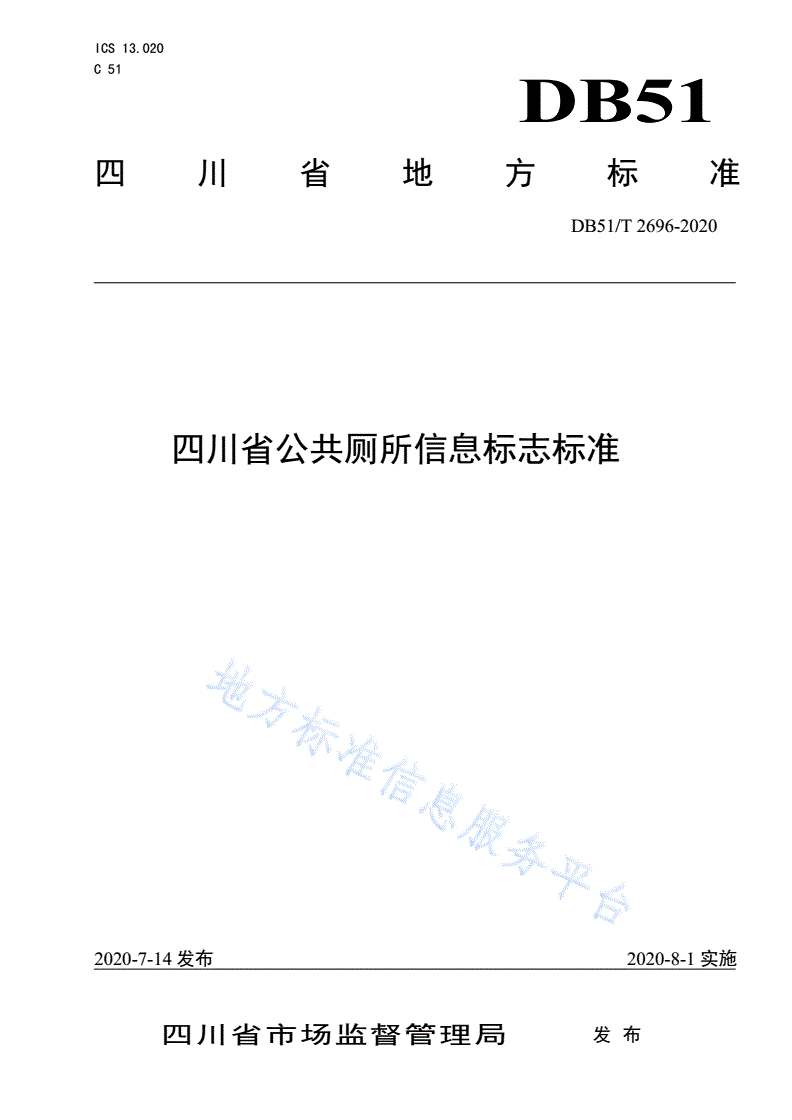

DB51/T 2696-2020 四川省公共厕所信息标志标准

ICS13.020

C51

DB51

四川省地方标准

DB51/T2696-2020

四川省公共厕所信息标志标准

2020-7-14发布2020-8-1实施

四川省市场监督管理局发布

DB51/T2696-2020

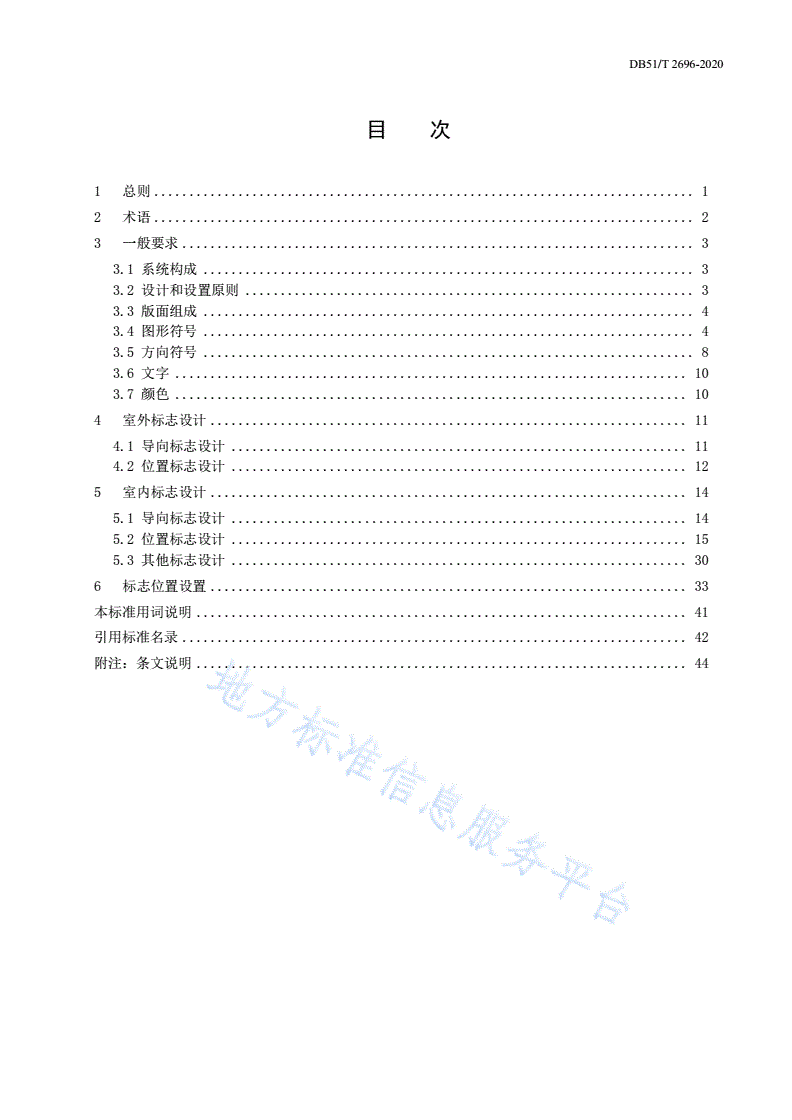

目次

1总则.............................................................................1

2术语.............................................................................2

3一般要求.........................................................................3

3.1系统构成......................................................................3

3.2设计和设置原则................................................................3

3.3版面组成......................................................................4

3.4图形符号......................................................................4

3.5方向符号......................................................................8

3.6文字.........................................................................10

3.7颜色.........................................................................10

4室外标志设计....................................................................11

4.1导向标志设计.................................................................11

4.2位置标志设计.................................................................12

5室内标志设计....................................................................14

5.1导向标志设计.................................................................14

5.2位置标志设计.................................................................15

5.3其他标志设计.................................................................30

6标志位置设置....................................................................33

本标准用词说明......................................................................41

引用标准名录........................................................................42

附注：条文说明......................................................................44

DB51/T2696-2020

前言

本标准按照GB/T1.1－2009的规定进行编写。

本标准由四川省住房和城乡建设厅提出、归口并负责解释。

本标准由四川省市场监督管理局批准。

本标准起草单位：中国建筑西南设计研究院有限公司

本规范起草人：秦盛民朱萌张佳伟田育民杨召

DB51/T2696-2020

1总则

1.0.1为统一四川省公共厕所信息标志的设计和设置，特制订本标准。

1.0.2本标准适用于四川省行政区域内设置的公共厕所，其它为公众服务的厕所、卫生间和盥洗室的

信息标志参照本标准执行。

1.0.3本标准规定了四川省公共厕所公共信息标志的术语、标志系统的构成、一般要求、室内标志设

计、室外标志设计、标志位置设置。

1.0.4四川省公共厕所信息标志的设计和设置除应符合本标准的规定外，尚应符合国家和四川省现行

有关标准的规定。

1

DB51/T2696-2020

2术语

2.0.1公共厕所publictoilets,restrooms

在道路两旁或公共场所等处设置的供公众使用的厕所。

2.0.2标志sign

由符号、文字、颜色和几何形状（或边框）等组合形成的传递特定信息的视觉形象。

2.0.3公共信息导向系统informationsignsystem

由导向要素（2.0.3）构成的引导人们在公共场所进行有序活动的标志系统。

2.0.4导向要素guidanceelement

导向系统中具有特定功能的最小组成部分。

2.0.5导向信息元素guidanceinformationelement

导向要素中传递特定信息的基本单元。

2.0.6导向标志directionsign

由图形符号和（或）文字与方向符号构成的指示通往预期目的地行进方向的标志。

2.0.7位置标志locationsign

由图形符号和（或）文字构成，标明服务功能或设施所在位置的标志。

2.0.8其他标志othersign

除了导向标志和位置标志之外的所有标志。

2.0.9辅助文字supplementarytext

与图形符号一起使用，对图形符号含义予以说明或补充的文字。

2

DB51/T2696-2020

3一般要求

3.1系统构成

3.1.1公共厕所信息标志导向系统构成应符合《公共信息导向系统导向要素的设计原则与要求》

（GBT20501）及国家和行业其它相关标准要求。

3.1.2公共厕所信息导向系统一般由以下导向要素构成：

——导向标志；

——位置标志。

3.2设计和设置原则

3.2.1规范性

公共信息导向系统中导向要素的设计应符合《公共信息导向系统导向要素的设计原则与要求》

GB/T20501的要求。导向要素中信息的传递应优先使用图形标志。

3.2.2系统性

1应保证一个导向系统内部导向信息的连续性、设置位置的规律性和导向内容的一致性。在系统内

所有节点（如出入口、路线上的分岔口或汇合点等）都应设置相应的导向要素，并应通过导向要素的设

置，对所有可能的目的地以及到达每个目的地的最短或最适合的路线进行引导。

2应保证系统间导向信息的连续性。在考虑对系统内部导向的同时，还应提供到达该系统以及周边

系统的信息。导向系统间连接、转换的导向设置应采用一致的规则，以利于顺利转换和过渡。

3在设计和设置某个具体导向系统时，应考虑其中的导向要素对整个城市信息标志系统的作用和贡

献。

4导向系统内部，应配合使用并适量设置各种导向要素。

3.2.3醒目性

1导向要素在所设置的环境中应醒目。

2导向要素应设置在易于发现的位置，并避免被其他固定物体遮挡。

3导向要素如需在夜间使用，应保证有足够的照明或使用内置光源。

3.2.4清晰性

1导向要素中符号和文字与其背景应有足够的对比度。

2应保证图形符号和文字的细节之间容易区分，保证标志与标志及标志与文字之间相互关系的清

晰。

3.2.5协调性

1在整个系统中，表示相同含义的图形符号或文字说明应相同。

2导向要素的设计应与环境相协调。

3

DB51/T2696-2020

3同一区域中，同类导向要素的尺寸、设置方式和设置高度宜相同。

3.2.6安全性

导向系统中各要素的设置，不应有造成人体任何伤害的潜在危险。

3.3版面组成

3.3.1公共厕所信息标志的版面由衬底色、方向符号、图形符号、辅助文字等部分组成，如图3.3.1。

图3.3.1标志版面的组成

3.3.2方向符号的角标设置原则参见本标准第3.5节。

3.4图形符号

3.4.1设计公共厕所信息标志时，应使用图形符号传递信息，图形符号应按表3.3.1选用；表中未包

含的图形符号内容应符合《安全标志及其使用导则》（GB2894）、《公共信息图形符号》（GB/T10001）、

《环境卫生图形符号标准》（CJJ/T125）中的相关规定要求。四川省公共厕所信息标志图形符号索引见

表3.4.1。

4

DB51/T2696-2020

表3.4.1四川省公共厕所信息标志图形符号索引

序号名称图例含义

表示公共厕所或其位

1公共厕所

置

表示男性专用设施的

2男

位置

表示女性专用设施的

3女

位置

表示包含残疾人、老年

4无障碍卫生间人、伤病人等行动不便

者使用的场所

表示在厕所中专门设

置的、为行为障碍者或

5第三卫生间协助行动不能自理的

亲人（尤其是异性）使

用的卫生间

专为孕期和哺乳期女

性、婴幼儿及其护理者

6母婴室

设置的，用于哺乳、护

理及临时休憩的场所

5

DB51/T2696-2020

表示供环卫工人休息

7环卫工人休息室

的场所

表示公共厕所的厕位

8蹲便器

中有蹲便器

表示公共厕所的厕位

9坐便器

中有坐便器

表示供残疾人、老年

人、伤病人及其他有特

10无障碍设施

殊需求的人群使用的

设施，如无障碍厕位等

表示该设施具有感应

11感应出水出水功能，如自动感应

水龙头等

表示卫生纸或该处有

12卫生纸

卫生纸

表示擦手纸、纸巾纸，

13擦手纸或该处有擦手纸、纸巾

纸

6

DB51/T2696-2020

表示提供洗手液的设

14洗手液

施，或该处有洗手液

15干手器表示该设施为干手器

表示提供直接饮用水

11直接饮用水

的场所或位置

表示供人们丢弃废物

16废物箱

的容器

提示地面有易造成伤

害的滑跌地点，如：地

17当心滑倒

面有油、冰、水等物质

及滑坡处

表示该处不允许丢弃

18请勿乱扔废弃物

废弃物

19请勿吸烟表示该处不允许吸烟

7

DB51/T2696-2020

20方向表示方向

3.4.2公共厕所信息标志中图形符号的符号区域为图形符号边线内侧区域或符号衬底色形成的区域。

符号区域的四角应为圆角，其边长为图形符号尺寸。在符号区域内不应添加文字等其他导向信息元素。

3.5方向符号

3.5.1在导向要素中，方向符号应使用《公共信息图形符号第1部分：通用符号》GB/T10001.1

中规定的图形。方向符号的角标仅用于箭头图形的定位，在实际使用中并不显现。实际使用中方向符号

不宜带有边线或独立的衬底色。如图3.5.1。

图3.5.1方向符号

3.5.2方向符号不应单独使用，而应与其他图形符号、文字组合使用，且不应直接指向图形符号或文

字。

3.5.3在导向要素中，方向符号仅应表示人员行进的方向。不同指向的方向符号的含义应与表3.5.3

的规定相符合。

8
