GB 25493-2010 以激光为加工能量的快速成形机床 安全防护技术要求

ICS25.080.99

J59

中华人民共和国国家标准

—

GB254932010

以激光为加工能量的快速成形机床

安全防护技术要求

Raidrototinmachinesblaserasrocessinener—

ppypgypggy

Technicalreuirementsforsafeuardin

qgg

2010-12-01发布2011-10-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB254932010

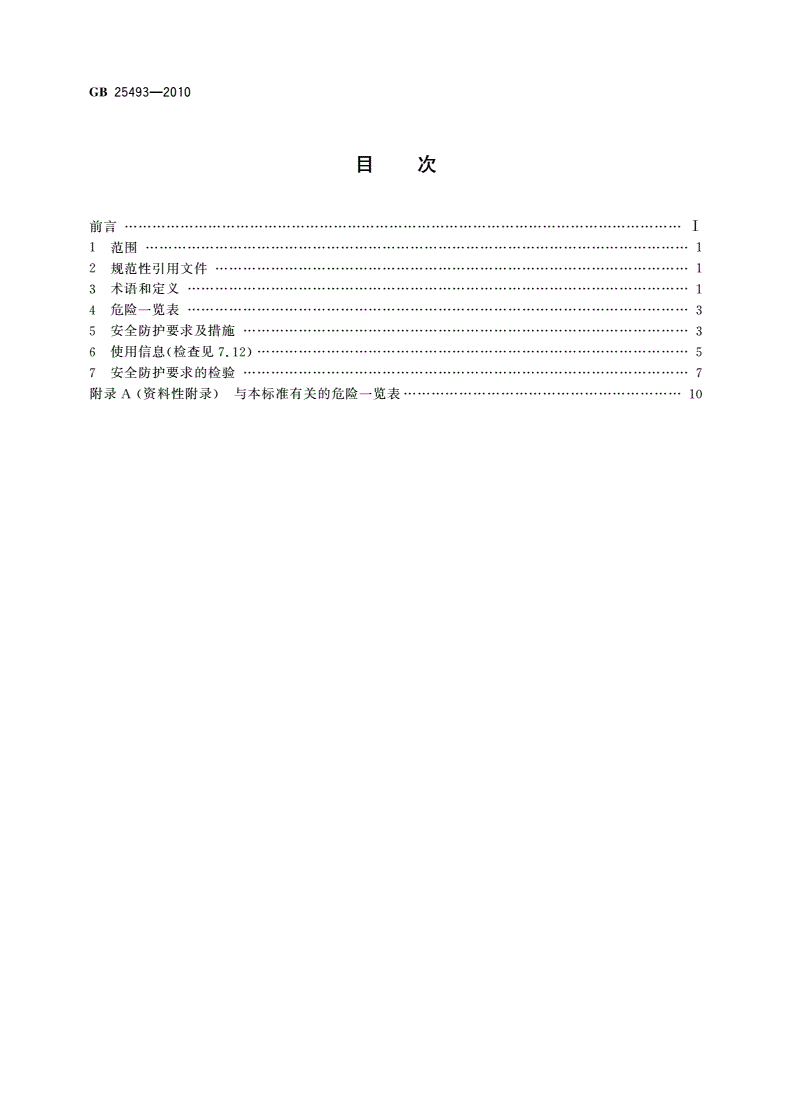

目次

前言…………………………Ⅰ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4危险一览表………………3

5安全防护要求及措施……………………3

()

6使用信息检查见7.12…………………5

7安全防护要求的检验……………………7

()………

附录A资料性附录与本标准有关的危险一览表……………10

—

GB254932010

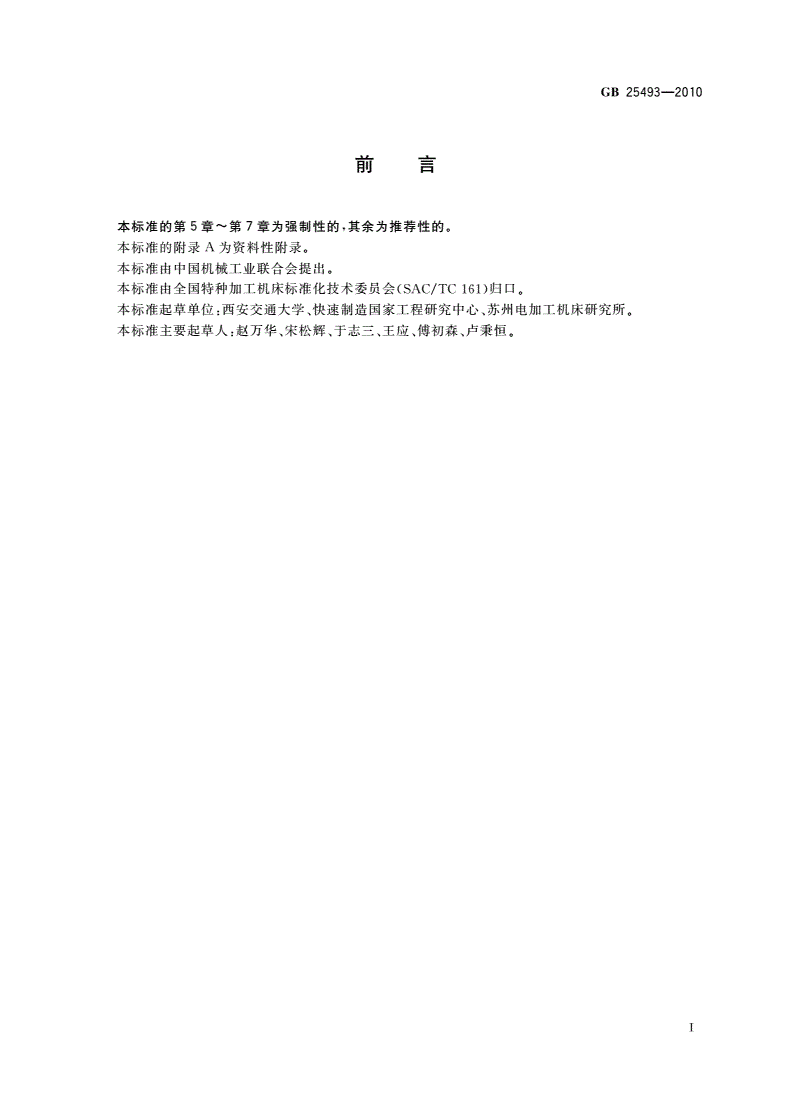

前言

,。

本标准的第章第章为强制性的其余为推荐性的

5~7

本标准的附录为资料性附录。

A

本标准由中国机械工业联合会提出。

(/)。

本标准由全国特种加工机床标准化技术委员会SACTC161归口

:、、。

本标准起草单位西安交通大学快速制造国家工程研究中心苏州电加工机床研究所

:、、、、、。

本标准主要起草人赵万华宋松辉于志三王应傅初森卢秉恒

Ⅰ

—

GB254932010

以激光为加工能量的快速成形机床

安全防护技术要求

1范围

本标准规定了以激光为加工能量的快速成形机床的安全防护技术要求。

(“”)。

本标准适用于以激光为加工能量的快速成形机床以下简称机床

2规范性引用文件

。,

下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有

(),,

的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究

。,。

是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准

GB2893安全色(—,:,)

GB28932008ISO3864-12002MOD

GB2894安全标志及其使用导则

—:(:,

机械电气安全机械电气设备第部分通用技术条件

GB5226.120081IEC60204-12005

IDT)

:、(—,

激光产品的安全第部分设备分类要求和用户指南

GB7247.11GB7247.12001

:,)

IEC60825-11993IDT

GB10320激光设备和设施的电气安全(—,:)

GB103201995evIEC8201986

q

/—:

特种加工机床术语第部分快速成形机床

GBT14896.720047

/—:(:

机械安全基本概念与设计通则第部分基本术语和方法

GBT15706.120071ISO12100-1

,)

2003IDT

/—:(:

机械安全基本概念与设计通则第部分技术原则

GBT15706.220072ISO12100-2

,)

2003IDT

/—金属切削机床噪声声压级测量方法

GBT167692008

激光加工机械安全要求(—,:)

GB18490GB184902001evISO115531996

q

/—:

机械安全减小由机械排放的危害性物质对健康的风险第部分用于

GBT18569.120011

机械制造商的原则和规范(:)

evISO14123-11998

q

/—:

机械安全减小由机械排放的危害性物质对健康的风险第部分产生

GBT18569.220012

验证程序的方法学(:)

evISO14123-21998

q

3术语和定义

/—确立的以及下列术语和定义适用于本标准。

GBT14896.72004

3.1

危险hazard

可能损伤或危害健康的起源。

:“”,、

注危险一词一般与其他词联合使用限定其起源和预料其对身体损伤或危害健康的性质如电击危险辐射危

、、、、、()。

险冷热危险污染危险挤压危险剪切危险中毒危险等由机床产生的各种危险见第章

4

3.2

风险risk

,。

在危险状态下可能损伤或危害健康的概率和程度的综合

1

—

GB254932010

3.3

危险区danerzone

g

,、、

使人面临损伤或危害健康风险的机床内部的某一区域特别是与激光系统激光光路光束传输系

()。

统的有关区域及成形加工区和或周围的区域

:(,

注产生本定义中所设想的风险中的危险既可在机床预定试用期间经常存在危险运动件的运动焊接时的电弧

),()。

等也可能意外地出现意外起动

3.4

加工区machininarea

g

成形室内激光光束与成形材料或工件相互作用的区域。

3.5

安全防护safeuardin

gg

(、),

采用称为安全防护装置安全装置防护装置的特定技术手段防止人们遭到不能由设计适当避免

或充分限制的各种危险的安全措施。

3.6

操作者oerator

p

、、、、。

对机床进行安装使用调整维护修理或转场运输的人员

3.7

防护装置uarddevice

g

。、、、、

通过物体障碍方式专门用于人身保护的装置防护装置的结构可以是壳屏门防护罩挡板围

、。

封封闭式防护装置等

注:防护装置的作用可以是:

1

———,;

单独作用只有当它关闭时才是有效的

———,,。

与有或无防护锁的联锁装置联合作用在这种情况下防护装置无论在任何位置都能保证防护作用

:“”“”。

注关闭对固定式防护装置来说是保持在应有位置

2

3.8

安全装置safetdevice

y

()。

消除或减小风险的单一装置或与防护装置联用而不是防护装置的装置

3.9

激光器laser

。

主要通过受控受激发射过程产生或放大波长在180nm~1mm的电磁辐射的装置又称光量子

放大器。

3.10

激光辐射laserradiation

由激光产品的受控受激发射而产生的波长为180nm~1mm的所有电磁辐射。

3.11

激光快速成形机床laserraidrototinmachines

ppypg

,/。

以激光为加工能量采用逐层离散堆积的原理进行快速成形加工处理的机床其包含有一台或多

,,、、

台激光器能够提供足够的能量或功率使至少有一部分成形材料或工件融化烧结气化蒸发相变

固化。

3.12

成形材料forminmaterials

g

用于以激光为加工能量的快速堆积加工处理成形零件的材料。

2

—

GB254932010

4危险一览表

机床的危险因素参见附录A。

5安全防护要求及措施

()

5.1一般要求检查见7.1

、、、,

5.1.1在设计机床确定预定功能预定用途预期寿命选用激光系统以及推荐适用成形加工材料时

。、、、、、、,

应考虑安全防护措施机床按规定条件制造安装调试维护修理贮存运输和使用时不应对人员

和环境构成危险和造成伤害。

,:

5.1.2应通过设计排除或减小风险包括单独或组合使用以下措施

———选用适当的设计结构避免及减小风险;

———,。

减少操作者进入危险区的需要以控制其面临危险

,。

5.1.3通过设计不能避免或充分限制的危险应采用安全防护装置对人员加以防护

,。

5.1.4对于因防护装置不足而残留的风险以及某些不能防护的危险应通过有效方式告知操作者应

,。

在使用说明书中说明必要时还应在危险部位设置警告标志或标牌

()

5.2机械危险及防护检查见7.2

、、,。

5.2.1在操作者可能触及的机床部位不得有尖棱尖角锐边等缺陷以免引起刺伤和割伤危险

,。、

5.2.2在预定工作条件下机床及其部件不应出现意外倾覆激光系统光束传输部件应有防护措施

,。

并牢固定位防止造成冲击和振动

。、

5.2.3机床的往复运动部件应采取可靠的限位措施各运动轴应设置可靠的电气机械双重限位装

,。

置防止造成滑落的危险

,。,

5.2.4机床的加工区应设联锁的防护罩光束的通道应防护围封对于工作区采用封闭结构的机床

成形室应设联锁的门。

,,
