GB/T 7989-2013 搪玻璃釉 耐沸腾酸及其蒸气腐蚀性能的测定

ICS71.120；25.220.50

G94百目

中华人民共和国国彖标准

GB/T7989—2013

代替GB/T7989—2003

搪玻璃釉耐沸腾酸及其蒸气腐蚀

性能的测定

Viterousandporcelainenamels—Determinationofresistanceto

chemicalcorrosionbyboilingacidsandtheirvapours

2013-12-31发布2014-10-01实施

GB/T7989—2013

■ir■■i

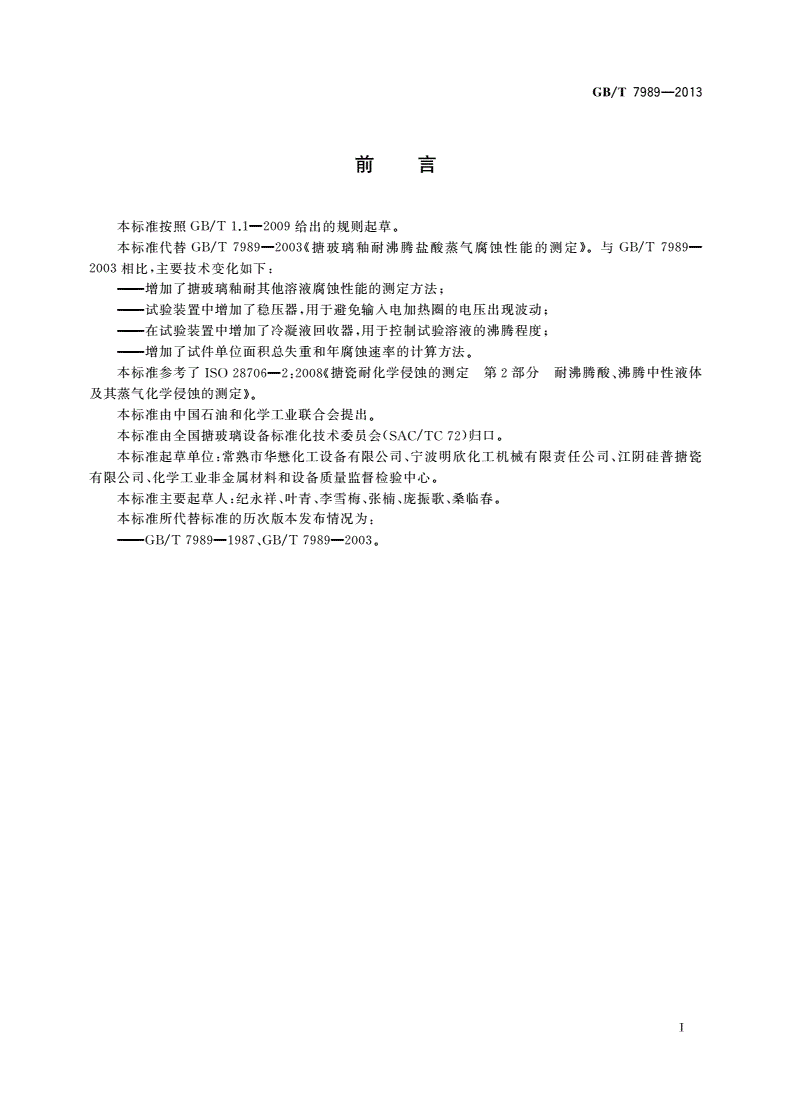

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB/T7989—2003《搪玻璃釉耐沸腾盐酸蒸气腐蚀性能的测定》。与GB/T7989-

2003相比，主要技术变化如下：

——增加了搪玻璃釉耐其他溶液腐蚀性能的测定方法；

——试验装置中增加了稳压器，用于避免输入电加热圈的电压出现波动；

—在试验装置中增加了冷凝液回收器，用于控制试验溶液的沸腾程度；

——增加了试件单位面积总失重和年腐蚀速率的计算方法，

本标准参考了ISO28706—2：2008《搪瓷耐化学侵蚀的测定第2部分耐沸腾酸、沸腾中性液体

及其蒸气化学侵蚀的测定》。

本标准由中国石油和化学丁业联合会提出。

本标准由全国搪玻璃设备标准化技术委员会(SAC/TC72)归口。

本标准起草单位：常熟市华懋化工设备有限公司、宁波明欣化丁机械有限责任公司、江阴硅普搪瓷

有限公司、化学工业非金属材料和设备质量监督检验中心。

本标准主要起草人:纪永祥、叶青、李雪梅、张楠、庞振歌、桑临春。

本标准所代替标准的历次版本发布情况为：

——GB/T7989—1987.GB/T7989—2003o

T

GB/T7989—2013

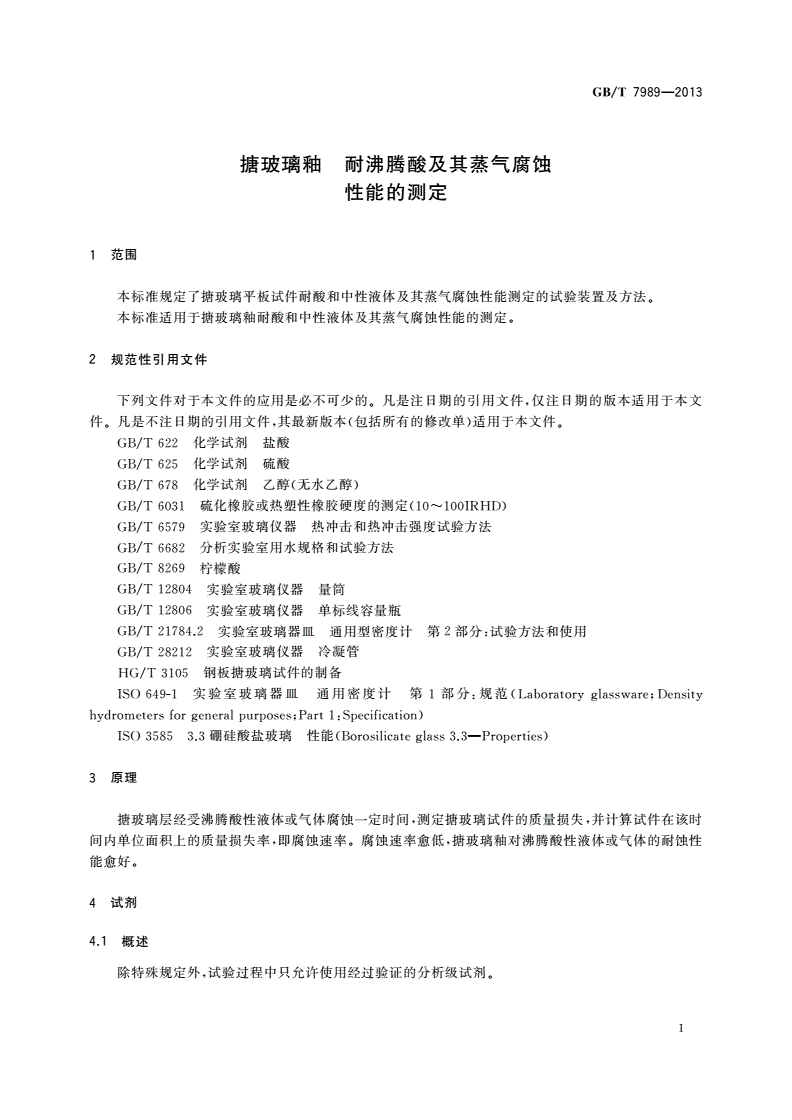

搪玻璃釉耐沸腾酸及其蒸气腐蚀

性能的测定

1范围

本标准规定了搪玻璃平板试件耐酸和中性液体及其蒸气腐蚀性能测定的试验装置及方法。

本标准适用于搪玻璃釉耐酸和中性液体及其蒸气腐蚀性能的测定。

2规范性引用文件

下列文件对于本文件的应用是必不可少。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T622化学试剂盐酸

GB/T625化学试剂硫酸

GB/T678化学试剂乙醇（无水乙醇）

GB/T6031硫化橡胶或热塑性橡胶硬度的测定（10-100IRHD）

GB/T6579实验室玻璃仪器热冲击和热冲击强度试验方法

GB/T6682分析实验室用水规格和试验方法

GB/T8269柠檬酸

GB/T12804实验室玻璃仪器量筒

GB/T12806实验室玻璃仪器单标线容量瓶

GB/T21784.2实验室玻璃器皿通用型密度计第2部分:试验方法和使用

GB/T28212实验室玻璃仪器冷凝管

HG/T3105钢板搪玻璃试件的制备

ISO649-1实验室玻璃器皿通用密度计第1部分：规范(Laboratoryglassware；Density

hydrometersforgeneralpurposes；Part1:Specification)

ISO35853.3硼硅酸盐玻璃性能(Borosilicateglass3.3—Properties)

3原理

搪玻璃层经受沸腾酸性液体或气体腐蚀一定时间，测定搪玻璃试件的质量损失，并计算试件在该时

间内单位面积上的质量损失率，即腐蚀速率。腐蚀速率愈低，搪玻璃釉对沸腾酸性液体或气体的耐蚀性

能愈好。

4试剂

4.1概述

除特殊规定外，试验过程中只允许使用经过验证的分析级试剂。

1

GB/T7989—2013

4.2蒸憎水

试验用蒸憾水应为符合GB/T6682规定的三级纯度的蒸憾水。

4.3醋酸溶液

用于清洗试验装置和试样，浓度为50mL/L0

4.4中性洗涤剂

用来清洗试件表面的油渍及污物。

4.5溶剂

符合GB/T678的规定的无水乙醇，用来洗涤试件。

4.6柠檬酸晶体

一水柠檬酸晶体应符合GB/T8269的规定，优级。

4.7硫酸

30%（质量分数）硫酸溶液：用硫酸和蒸憎水配制。密度在1.217g/mL到1.220g/mL之间。用于

配置溶液的硫酸应符合GB/T625的规定，分析纯。

4.8盐酸

20%（质量分数）盐酸溶液：用盐酸和蒸憎水配制。密度在1.097g/mL到1.099g/mL之间。用于

配置溶液的盐酸应符合GT/T622的规定，分析纯。

5试验装置和仪器（见图1、图2）

5.1测试装置

5.1.1概述

试验装置中的玻璃筒有两个接口，这两个接口都是标准插口，一个插口安装温度计以测量气相的温

度，另一个插口用来接冷凝液收集器，冷凝液收集器的另一端则安装回流冷凝器。

两块试样分别位于玻璃筒的顶部和底部，如果需要只做一相试验时，其中一块可以用盲板（聚四氟

乙烯板或硼硅酸盐玻璃板）取代。装有试样的玻璃筒固定在两块圆形的钢板之间，用］［个螺柱，［个翼

形螺母和三个六角螺母使其固定。在圆形板和每个试样间放一个石棉垫圈。试样和玻璃筒之间用垫片

保证密封。

2

GB/T7989—2013

1——球形冷凝管

2——冷凝液收集器

3——玻墻筒；

4——电压控制装置;

5稳压器。

图1试验装置装配图

3

GB/T7989—2013

单位为毫米

说明:

1——冷凝管接口；7—一垫片；

2——石棉垫圈；8——加热圈；

3——翼型螺母；9——电插销；

4——试件；lO-—圆板；

5——六角螺母。

—测温孔；ll—

—玻璃筒；

6
