DB23/T 2565-2020 高速公路交通安全设施维修工程标准化技术细则

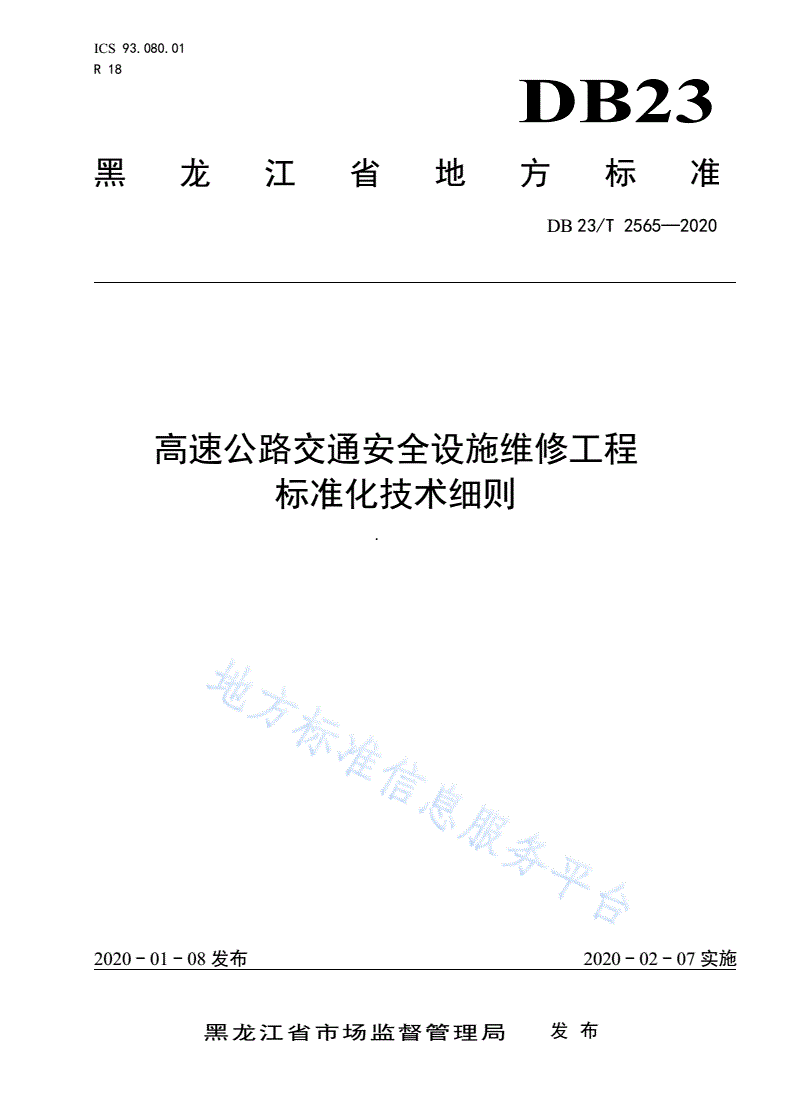

ICS93.080.01

R18

DB23

黑龙江省地方标准

DB23/T2565—2020

高速公路交通安全设施维修工程

标准化技术细则

.

2020-01-08发布2020-02-07实施

黑龙江省市场监督管理局发布

DB23/T2565—2020

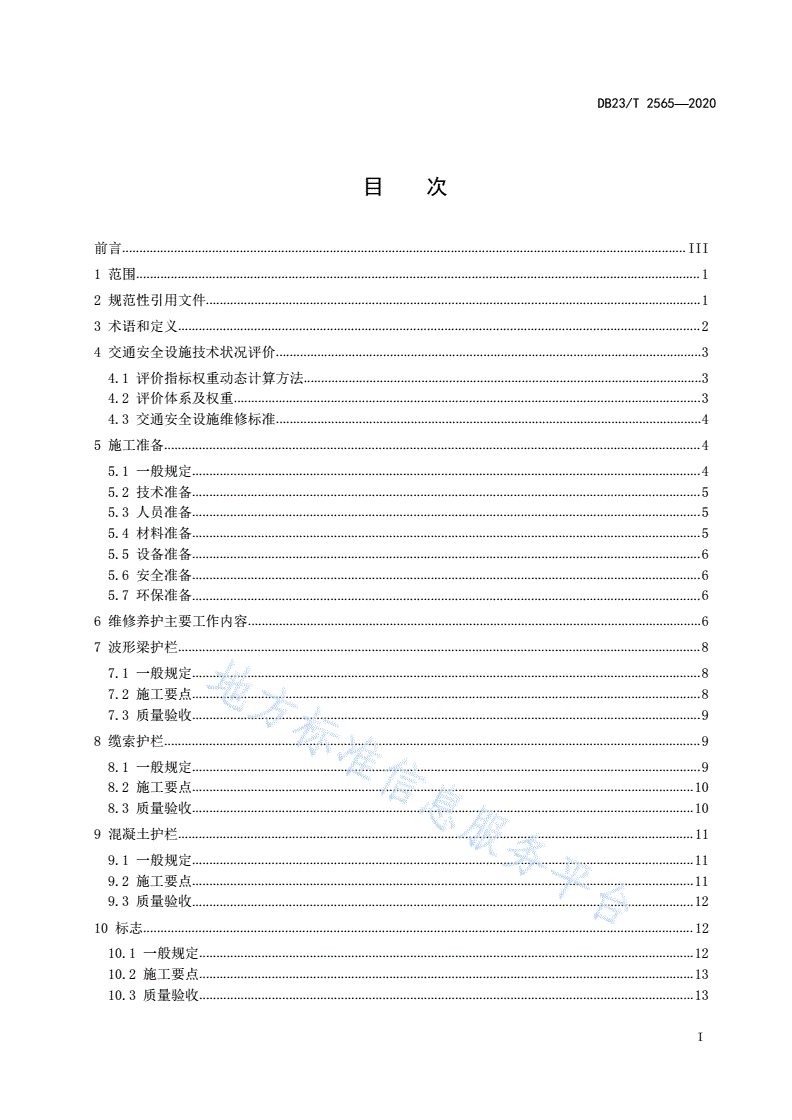

目  次

前言...................................................................................................................................................................III

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................2

4交通安全设施技术状况评价...........................................................................................................................3

4.1评价指标权重动态计算方法...................................................................................................................3

4.2评价体系及权重.......................................................................................................................................3

4.3交通安全设施维修标准...........................................................................................................................4

5施工准备...........................................................................................................................................................4

5.1一般规定...................................................................................................................................................4

5.2技术准备...................................................................................................................................................5

5.3人员准备...................................................................................................................................................5

5.4材料准备...................................................................................................................................................5

5.5设备准备...................................................................................................................................................6

5.6安全准备...................................................................................................................................................6

5.7环保准备...................................................................................................................................................6

6维修养护主要工作内容...................................................................................................................................6

7波形梁护栏.......................................................................................................................................................8

7.1一般规定...................................................................................................................................................8

7.2施工要点...................................................................................................................................................8

7.3质量验收...................................................................................................................................................9

8缆索护栏...........................................................................................................................................................9

8.1一般规定...................................................................................................................................................9

8.2施工要点.................................................................................................................................................10

8.3质量验收.................................................................................................................................................10

9混凝土护栏.....................................................................................................................................................11

9.1一般规定.................................................................................................................................................11

9.2施工要点.................................................................................................................................................11

9.3质量验收.................................................................................................................................................12

10标志...............................................................................................................................................................12

10.1一般规定...............................................................................................................................................12

10.2施工要点...............................................................................................................................................13

10.3质量验收...............................................................................................................................................13

I

DB23/TXXXX—20XX

11标线...............................................................................................................................................................14

11.1一般规定...............................................................................................................................................14

11.2施工要点...............................................................................................................................................14

11.3质量验收...............................................................................................................................................14

12隔离设施.......................................................................................................................................................15

12.1一般规定...............................................................................................................................................15

12.2施工要点...............................................................................................................................................16

12.3质量验收...............................................................................................................................................16

13防眩设施.......................................................................................................................................................16

13.1一般规定...............................................................................................................................................16

13.2施工要点...............................................................................................................................................17

13.3质量验收...............................................................................................................................................17

14其他安全设施...............................................................................................................................................18

14.1一般规定...............................................................................................................................................18

14.2施工要点...............................................................................................................................................18

14.3质量验收...............................................................................................................................................18

15安全生产.......................................................................................................................................................18

16文明施工及环保...........................................................................................................................................19

II

DB23/T2565—2020

前  言

本标准按照GB/T1.1－2009规定的规则起草。

本标准依据GB/T20001.7-2017、JTGH10-2009、JTG5210-2018、JTGH30-2015、JTGF71-2006、

JTGF80/1-2017等现行国家及交通运输行业相关规范编制。

本标准由黑龙江省交通运输厅提出并归口。

本标准起草单位：黑龙江省公路科学研究院、黑龙江省高速公路管理局、黑龙江省高速公路建设局、

哈尔滨华通道桥技术开发有限责任公司、哈尔滨交研交通工程有限责任公司。

本标准主要起草人：段玉军、吴冰冰、房万山、杨楠、李鹏飞、曾明鸣、李军、杨洪生、段文佳、

刘文奎、刘洪涛、刘丹丹、王军、赵满仓、秦文岩。

III

DB23/T2565—2020

高速公路交通安全设施维修工程标准化技术细则

1范围

本标准中维修工程是指因自然行车、交通事故、恶劣天气等造成交通安全设施损坏的修复，以及人

为因素造成护栏、标志、隔离栅、防眩板等交通安全设施缺失的恢复。

本标准适用于高速公路沿线交通安全设施的维修及养护工程，其他等级公路养护工程可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱

GB5768.2道路交通标志和标线第2部分：道路交通标志

GB5768.3道路交通标志和标线第3部分：道路交通标线

GB/T16311道路交通标线质量要求和检测方法

GB/T18833道路交通反光膜

GB/T18226公路交通工程钢构件防腐技术条件

GB/T23827道路交通标志板及支撑件

GB/T24718防眩板

GB/T24970轮廓标

GB/T24725突起路标

GB/T26941隔离栅

GB/T28650公路防撞桶

GB/T28651公路临时性交通标志

GB/T31439.1波形梁钢护栏第1部分：两波形梁钢护栏

JTG5210公路技术状况评定标准

JTGF71公路交通安全设施施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTGF90公路工程施工安全技术规范

JTGH10公路养护技术规范

JTGH30公路养护安全作业规程

JT/T280路面标线涂料

JT/T281公路波形梁钢护栏

JT/T457公路三波形梁钢护栏

JT/T495公路交通安全设施质量检验抽样方法

JT/T593公路沿线设施塑料制品耐候性指标及测试方法

1

DB23/TXXXX—20XX

3术语和定义

下列术语和定义适用于本标准。

3.1

刚性护栏rigidbarrier

车辆碰撞后基本不变形的护栏。混凝土护栏是主要代表形式，车辆碰撞时通过爬高并转向来吸收碰

撞能量。

3.2

半刚性护栏semi-rigidbarrier

车辆碰撞后有一定的变形，又具有一定强度和刚度的护栏。波形梁护栏是主要代表形式，车辆碰撞

时利用土基、立柱、波纹状钢板的变形来吸收碰撞能量。

3.3

柔性护栏flexiblebarrier

具有较大缓冲能力的韧性护栏结构。缆索护栏是主要代表形式，车辆碰撞时依靠缆索的拉应力来吸

收碰撞能量。

3.4

交通标志Trafficsign

指以颜色、形状、字符、图形等向道路使用者传递信息，用于管理交通的设施。

3.5

交通标线Trafficmarking

由施划或安装于道路上的各种线条、箭头、文字、图案等构成的交通设施，它的作用是向道路使用

者传递有关道路交通的规则、警告、警示、指引等信息，可以与标志配合使用，也可以单独使用。

3.6

突起路标Ralsedpavementmarkers

又称为道钉，是固定于路面上起警示诱导和信息提示的突起标记块，可在高速公路或其他道路上用

来标记中心线、车道分界线、边缘线、弯道、进出口匝道、导流标线、道路变窄、路面障碍物等危险路

段。

3.7

防眩板Anti-glareboard

指防止夜间行车不受车辆前照灯眩目的长条形板状构造物，常见构造形式有直板、反S形、树叶形、

芭蕉叶开、人字形等。

3.8

轮廓标Delineator

用以指示公路方向、车行道边界线的视线诱导设施。

2

DB23/T2565—2020

4交通安全设施技术状况评价

4.1评价指标权重动态计算方法

当评价方法对缺少项目以满分或零分计算处理时，会导致最终评定结果偏好或偏差。为避免这种情

况出现，采用动态分配权重的方法，将所缺少的评价对象的相对权重值按比例重新分配到其余的评价对

象上。其计算模型如公式1所示。

······································

·························（公式1）

式中：为调整后第i项设施的权重；

为调整前的第u项设施权重；

为缺项评价对象的权重之和。

4.2评价体系及权重

评价指标体系和权重如表1所示，评分的满分是100分。此表适用于安全设施的整体评分或分项单独

评分。

表1高速公路交通安全设施养护评价指标体系和权重

P2养护评价阶段P3养护评价阶段

P1养护评价阶段

名称权重名称权重打分满分

板面或缆索缺失0.205.00

连续段落损坏0.256.25

板面变形或缆索没张紧0.205.00

线形不顺直0.051.25

护栏0.25

防腐层失效0.051.25

高度变化0.102.50

高速公路交通安全立柱不垂直0.051.25

设施运行状态综合端头缺失或变形，地锚损坏0.10
