DB32/T 3921-2020 居住建筑浮筑楼板保温隔声工程技术规程

ICS91.100.99

CCSQ04

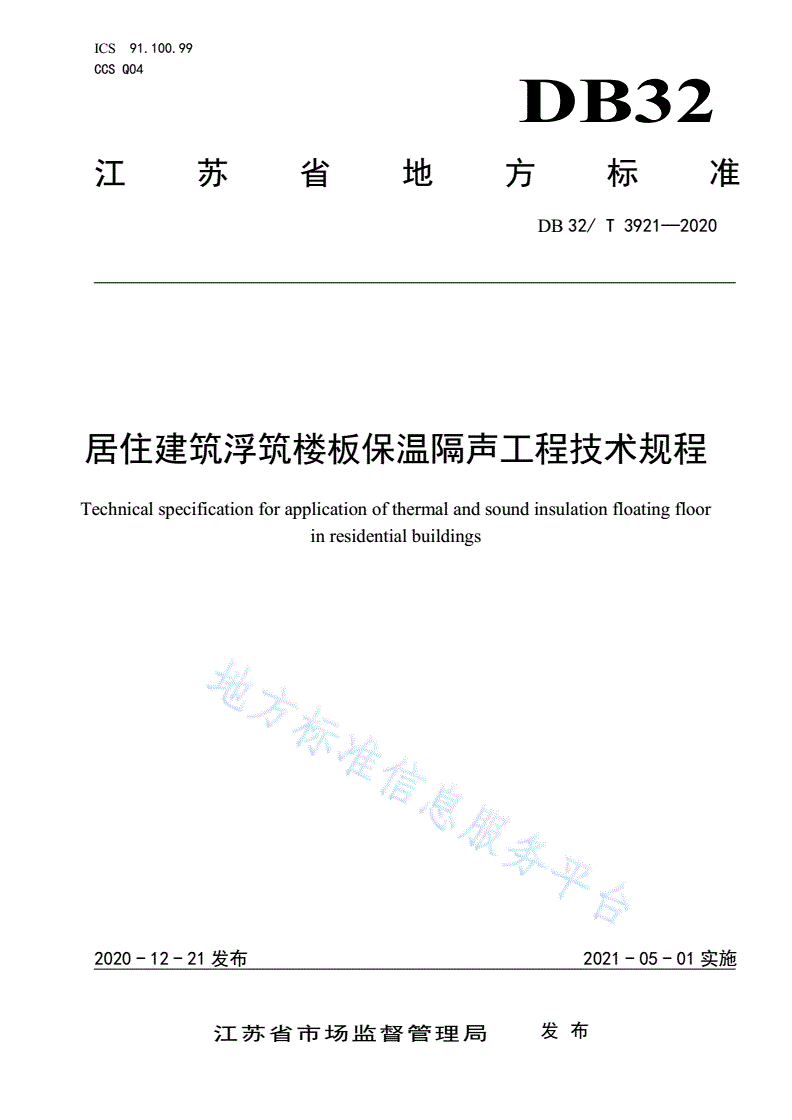

DB32

江苏省地方标准

DB32/T3921—2020

居住建筑浮筑楼板保温隔声工程技术规程

Technicalspecificationforapplicationofthermalandsoundinsulationfloatingfloor

inresidentialbuildings

2020-12-21发布2021-05-01实施

江苏省市场监督管理局发布

DB32/T3921-2020

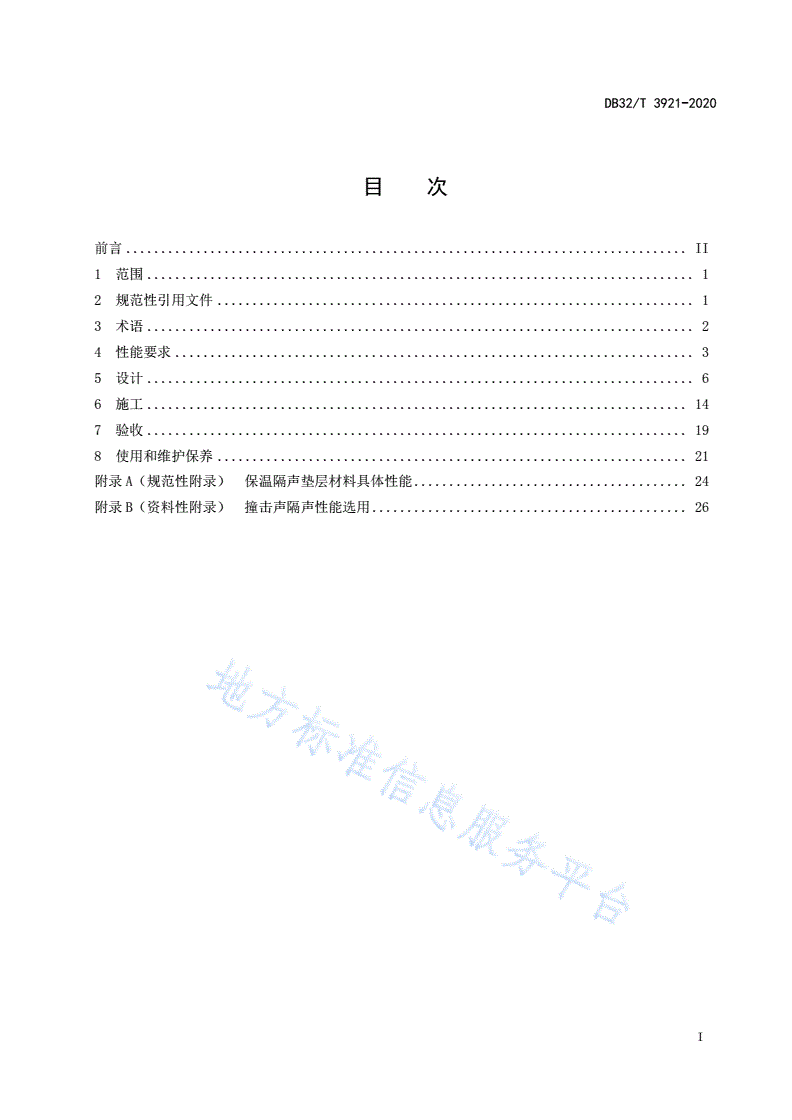

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语..............................................................................2

4性能要求..........................................................................3

5设计..............................................................................6

6施工.............................................................................14

7验收.............................................................................19

8使用和维护保养...................................................................21

附录A（规范性附录）保温隔声垫层材料具体性能.......................................24

附录B（资料性附录）撞击声隔声性能选用.............................................26

I

DB32/T3921-2020

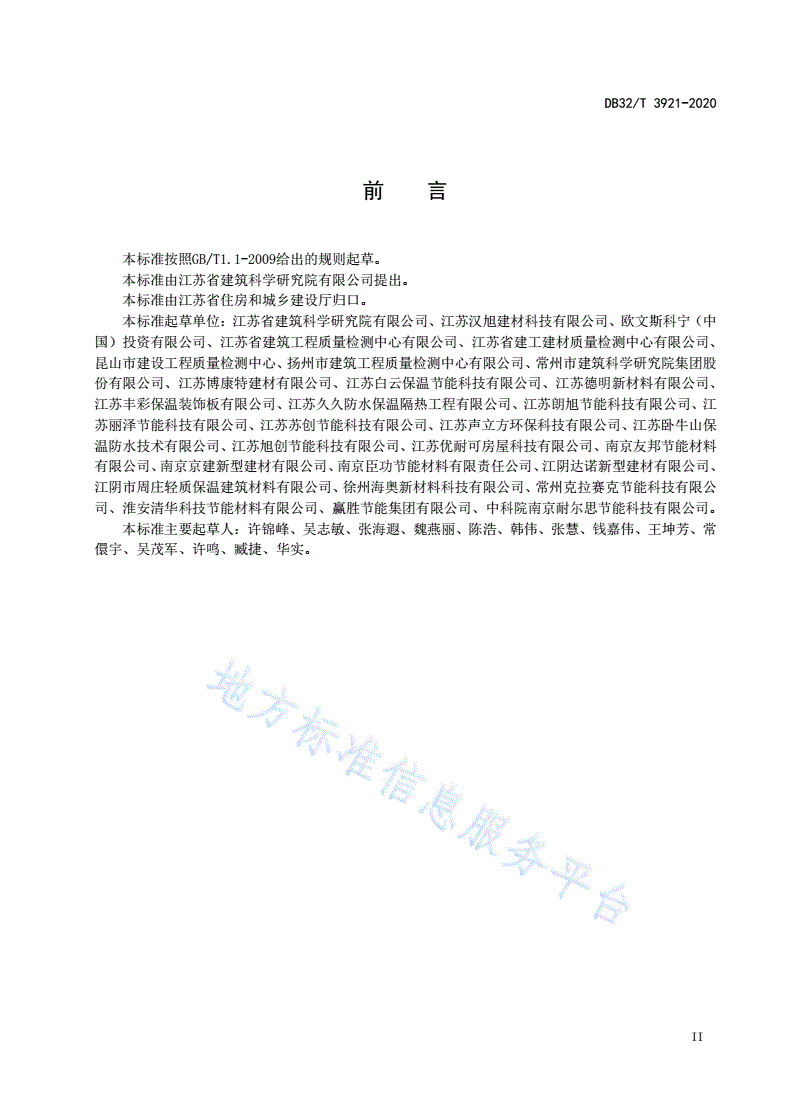

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由江苏省建筑科学研究院有限公司提出。

本标准由江苏省住房和城乡建设厅归口。

本标准起草单位：江苏省建筑科学研究院有限公司、江苏汉旭建材科技有限公司、欧文斯科宁（中

国）投资有限公司、江苏省建筑工程质量检测中心有限公司、江苏省建工建材质量检测中心有限公司、

昆山市建设工程质量检测中心、扬州市建筑工程质量检测中心有限公司、常州市建筑科学研究院集团股

份有限公司、江苏博康特建材有限公司、江苏白云保温节能科技有限公司、江苏德明新材料有限公司、

江苏丰彩保温装饰板有限公司、江苏久久防水保温隔热工程有限公司、江苏朗旭节能科技有限公司、江

苏丽泽节能科技有限公司、江苏苏创节能科技有限公司、江苏声立方环保科技有限公司、江苏卧牛山保

温防水技术有限公司、江苏旭创节能科技有限公司、江苏优耐可房屋科技有限公司、南京友邦节能材料

有限公司、南京京建新型建材有限公司、南京臣功节能材料有限责任公司、江阴达诺新型建材有限公司、

江阴市周庄轻质保温建筑材料有限公司、徐州海奥新材料科技有限公司、常州克拉赛克节能科技有限公

司、淮安清华科技节能材料有限公司、赢胜节能集团有限公司、中科院南京耐尔思节能科技有限公司。

本标准主要起草人：许锦峰、吴志敏、张海遐、魏燕丽、陈浩、韩伟、张慧、钱嘉伟、王坤芳、常

儇宇、吴茂军、许鸣、臧捷、华实。

II

DB32/T3921-2020

居住建筑浮筑楼板保温隔声工程技术规程

1范围

为规范浮筑楼板保温隔声技术在居住建筑中的应用，保证工程质量，制定本规程。

本规程适用于江苏省新建居住建筑（包括住宅建筑和宿舍建筑），学校、医院、旅馆、办公、商业

等民用建筑也可参照执行。

采用浮筑楼板保温隔声技术的居住建筑，除执行本规程外，尚应符合现行国家、行业和江苏省等标

准的有关规定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T5480矿物棉及其制品试验方法

GB/T6342泡沫塑料与橡胶线性尺寸的测定

GB/T6343泡沫塑料和橡胶表观(体积)密度的测定

GB8624建筑材料及制品燃烧性能分级

GB/T8810硬质泡沫塑料吸水率的测定

GB/T8813硬质泡沫塑料压缩性能的测定

GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法

GB/T10295绝热材料稳态热阻及有关特性的测定热流计法

GB/T10299绝热材料憎水性试验方法

GB/T13480建筑用绝热制品压缩性能的测定

GB/T15048硬质泡沫塑料压缩蠕变试验方法

GB/T19889.3声学建筑和建筑构件隔声测量第3部分：房间之间空气声隔声的实验室测量

GB/T19889.4声学建筑和建筑构件隔声测量第4部分：房间之间空气声隔声的现场测量

GB/T19889.6声学建筑和建筑构件隔声测量第6部分：楼板撞击声隔声的实验室测量

GB/T19889.7声学建筑和建筑构件隔声测量第7部分：楼板撞击声隔声的现场测量

GB/T29785电子电气产品中六溴环十二烷的测定气相色谱-质谱联用法

GB/T33281镀锌电焊网

GB50118民用建筑隔声设计规范

GB50209建筑楼面工程施工质量验收规范

GB50300建筑工程施工质量统一验收标准

GB50325民用建筑工程室内环境污染控制规范

JC/T907混凝土界面处理剂

JGJ142辐射供暖供冷技术规程

DGJ32/J19绿色建筑工程施工质量验收规范

1

DB32/T3921-2020

DGJ32/J23民用建筑节能工程现场热工性能检测标准

DGJ32/J71江苏省居住建筑热环境和节能设计标准

DGJ32/J173江苏省绿色建筑设计标准

3术语

3.1

浮筑楼板保温隔声系统

由楼板结构层、保温隔声垫层、细石混凝土保护层、竖向隔声片等组成，起保温、隔声作用的楼

地面构造系统。

6

5

4

3

2

1

图1浮筑楼板保温隔声系统构造图

1-楼板结构层；2-保温隔声垫层；3-细石混凝土保护层；4-钢丝网片；5-竖向隔声片；6-墙体

3.2

楼板结构层

位于浮筑楼板保温隔声系统最下侧的基层混凝土楼板。

3.3

2

DB32/T3921-2020

保温隔声垫层

铺设于楼板结构层上部、具备保温功能的弹性垫层。

3.4

细石混凝土保护层

位于保温隔声垫层上部的、内配钢丝网片的混凝土保护层。

3.5

竖向隔声片

设置在保温隔声垫层以及细石混凝土保护层与四周墙体、柱或穿楼板竖向管道之间的弹性材料，以

阻断楼地面与墙体、柱或竖向管道之间的声桥。

3.6

防水胶带

粘贴在保温隔声垫层拼缝、竖向隔声片之间拼缝或者两者之间的拼缝上、起临时密封作用的单面胶

粘带。

3.7

密封界面胶

涂刷或喷涂在保温隔声垫层拼缝、竖向隔声片之间拼缝或者两者之间的拼缝上的密封胶。

3.8

防水膜

在玻璃棉保温隔声垫层表面复合或铺设的防水膜。

4性能要求

4.1浮筑楼板保温隔声系统指标应符合表1的规定。

表1浮筑楼板保温隔声系统指标

项目性能指标试验方法

传热系数，W/（m2·K）符合设计要求DGJ32/J23

计权隔声量+粉红噪声频谱修正

＞45GB/T19889.3

量Rw+C（实验室测量）

空气声隔声性能，dB

计权标准化声压级差+粉红噪声

≥45GB/T19889.4

频谱修正量DnT,w+C（现场测量）

3

DB32/T3921-2020

计权规范化撞击声压级Ln,w

＜75GB/T19889.6

（实验室测量）

最低要求

计权标准化撞击声压级L'nT,w

≤75GB/T19889.7

（现场测量）

计权规范化撞击声压级Ln,w

＜70GB/T19889.6

撞击声隔声（实验室测量）

一般要求

性能，dB

计权标准化撞击声压级L'nT,w

≤70GB/T19889.7

（现场测量）

计权规范化撞击声压级Ln,w

＜65GB/T19889.6

高要求（实验室测量）

计权标准化撞击声压级L'nT,w

≤65GB/T19889.7

（现场测量）

4.2浮筑楼板保温隔声系统产品及各种组成材料不应对人体、生物与环境造成有害的影响，所涉及使

用的有关安全与环保要求，应符合我国法律法规和有关标准的规定。除细石混凝土和钢丝网片外，系统

的其它组成材料应配套供应。

4.3保温隔声垫层板材及组成材料主要性能指标应符合表2和附录A的规定。

表2保温隔声垫层板材的主要性能指标

项目指标试验方法

使用厚度＜20mm≤0.5GB/T13480（玻璃棉），

压缩弹性模量，MPa

使用厚度≥20mm≤1.2GB/T8813（除玻璃棉外）

压缩形变（23℃,4kPa，24h），%≤5.0GB/T15048

A级（玻璃棉）

燃烧性能GB8624

不低于B1级（除玻璃棉外）

烟气毒性不低于t1级GB8624

六溴环十二烷含量（有机材料）不得检出GB/T29785

注1：压缩弹性模量、压缩形变为板材厚度方向的整体压缩力学性能指标。

注2：燃烧性能按铺地材料检验，分层复合垫层应做双面燃烧性能检验。

注3：仅有机材料要求不得检出六溴环十二烷，无机材料（如玻璃棉）不作要求。

4.4保温隔声垫层板材的主要规格尺寸及尺寸允许偏差应符合表3的规定。

表3保温隔声垫层板材尺寸及允许偏差

项目规格尺寸允许偏差试验方法

长度，mm900，1200，1500，1800-3，+5

宽度，mm600，900，1200-3，+5

玻璃棉GB/T5480

厚度，mm15，20，25，300.0，+3.0

对角线差，mm—≤4

橡塑长度，mm900，1200，1500，1800±3GB/T6342

4

DB32/T3921-2020

宽度，mm600，900，1200±2

厚度，mm10,12,150.0，+2.0

对角线差，mm—≤4

长度，mm900，1200，1500，1800±3

宽度，mm600，900，1200±2

其他材料（除橡单一材料15，20，25，300.0，+2.0

塑和玻璃棉外）厚度，mm总厚度0.0，+2.0,

分层复合15，20，25，30

保温层0.0，+1.0

对角线差，mm—≤4

注1：保温隔声垫层板材长度、宽度的其他规格尺寸可由供需双方协商确定。

注2：橡塑材料产品厚度不应小于10mm，除橡塑以外的其它单一材料产品厚度不应小于15mm。分层复合

保温隔声垫层板材产品总厚度不应小于15mm，保温层厚度不应小于10mm。

注3：保温隔声垫层板材产品厚度d自底面最低处（不考虑底面凸点）计至顶面最低处，如图2。

图2厚度示意图

4.5竖向隔声片尺寸应符合表4的规定。

表4竖向隔声片尺寸要求指标

项目尺寸要求试验方法

厚度，mm≥8.0

GB/T6342

宽度，mm≥70

4.6防水胶带的尺寸应符合表5的规定。

表5防水胶带尺寸要求

项目尺寸要求试验方法

宽度，mm≥40GB/T6342

4.7密封界面胶的性能指标应符合表6的要求。

表6密封界面胶性能指标

项目性能指标试验方法

5

DB32/T3921-2020

拉伸粘结强度（未处理），MPa≥0.6JC/T907

4.8钢丝网片应采用网号40×40的镀锌电焊网，并符合7的规定。

表7钢丝网片型号及允许偏差

项目尺寸允许偏差试验方法

网孔尺寸,mm101.6×101.6±2%

GB/T33281

丝径,mm4.00±0.08

4.9浮筑楼板保温隔声系统用其他材料应符合现行国家、行业及江苏省有关标准的规定。

5设计

5.1一般规定

5.1.1采用浮筑楼板保温隔声系统的居住建筑，系统的应用范围如下：

1)住宅建筑的卧室、起居室（厅）、餐厅（与起居室在同一空间）的分户楼板应使用浮筑楼

板保温隔声系统；独立餐厅、厨房和封闭式阳台的分户楼板宜使用浮筑楼板保温隔声系统；

2)别墅、跃层住宅的户内分层楼板可使用浮筑楼板保温隔声系统；

3)宿舍建筑的居室楼板应使用浮筑楼板保温隔声系统；与居室相邻的门厅、内走廊、公共活

动室、封闭式阳台的楼板宜使用浮筑楼板保温隔声系统。

5.1.2采用浮筑楼板保温隔声系统的楼板，其热工性能应符合《江苏省居住建筑热环境和节能设计标

准》DGJ32/J71的规定。楼板的传热系数应按下式计算：

K1/R0……………（1）

R0RiRRi……………（2）

RR1R2Rn……………（3）

式中：

K——楼板的传热系数〔W/（m2·K）〕；
