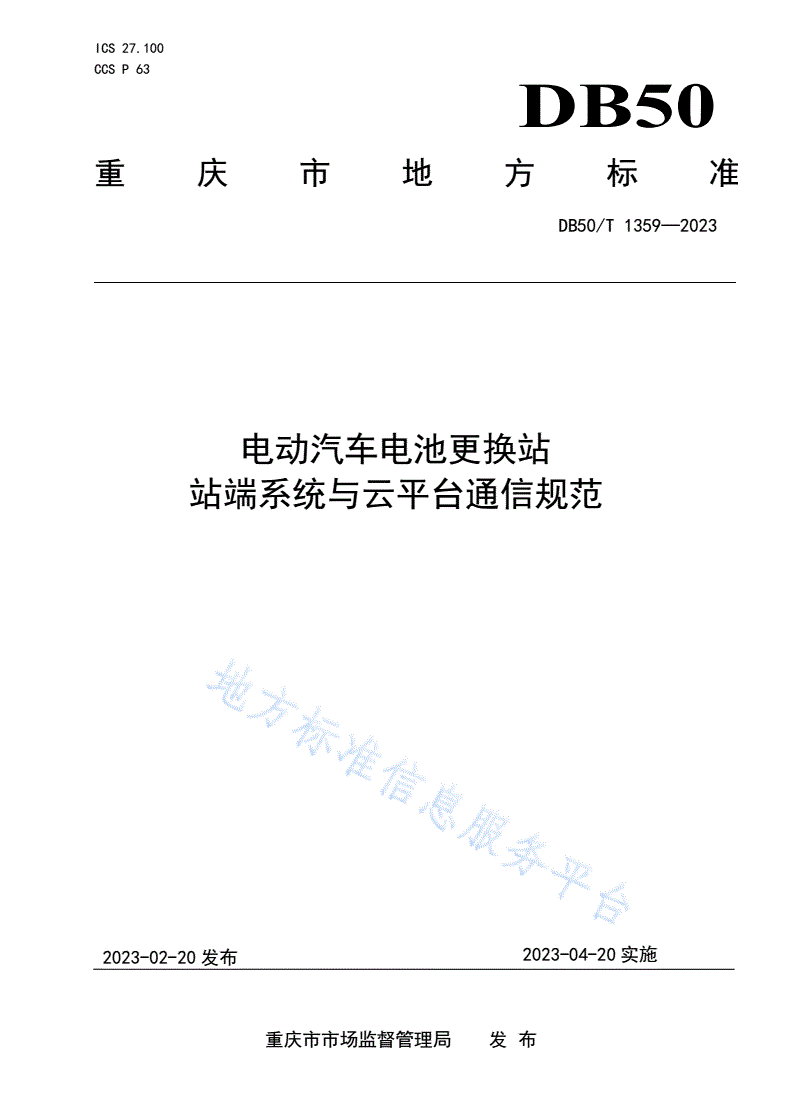

DB50/T 1359-2023 电动汽车电池更换站站端系统与云平台通信规范

ICS27.100

CCSP63

DB50

重庆市地方标准

DB50/T1359—2023

电动汽车电池更换站

站端系统与云平台通信规范

2023-02-20发布2023-04-20实施

重庆市市场监督管理局发布

DB50/T1359—2023

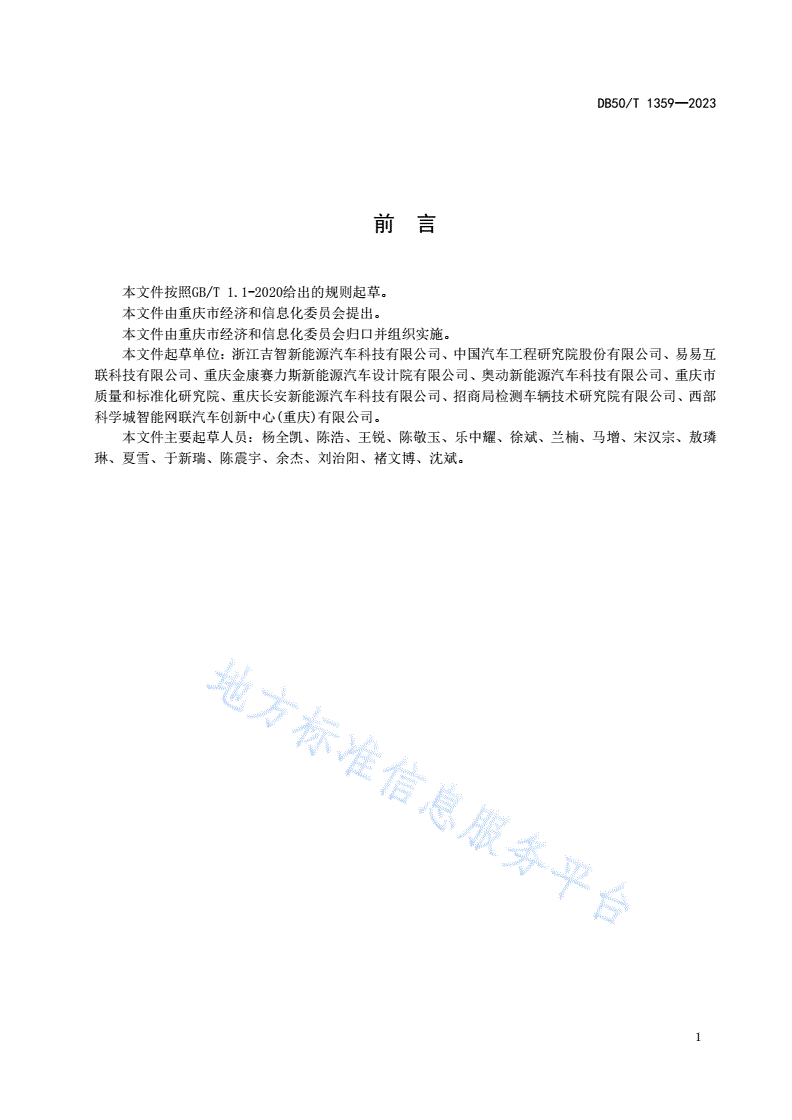

前言

本文件按照GB/T1.1-2020给出的规则起草。

本文件由重庆市经济和信息化委员会提出。

本文件由重庆市经济和信息化委员会归口并组织实施。

本文件起草单位：浙江吉智新能源汽车科技有限公司、中国汽车工程研究院股份有限公司、易易互

联科技有限公司、重庆金康赛力斯新能源汽车设计院有限公司、奥动新能源汽车科技有限公司、重庆市

质量和标准化研究院、重庆长安新能源汽车科技有限公司、招商局检测车辆技术研究院有限公司、西部

科学城智能网联汽车创新中心(重庆)有限公司。

本文件主要起草人员：杨全凯、陈浩、王锐、陈敬玉、乐中耀、徐斌、兰楠、马增、宋汉宗、敖璘

琳、夏雪、于新瑞、陈震宇、余杰、刘治阳、褚文博、沈斌。

1

DB50/T1359—2023

目次

1范围...................................................................................................................................................................3

2规范性引用文件...............................................................................................................................................3

3术语和定义.......................................................................................................................................................3

4协议结构...........................................................................................................................................................4

5通信连接...........................................................................................................................................................4

5.1一般要求.......................................................................................................................................................4

5.2连接建立.......................................................................................................................................................4

5.3平台登入.......................................................................................................................................................4

5.4信息传输.......................................................................................................................................................5

5.5保持连接.......................................................................................................................................................5

5.6平台登出.......................................................................................................................................................6

5.7补发机制.......................................................................................................................................................6

5.8连接断开.......................................................................................................................................................6

6数据包结构和定义...........................................................................................................................................6

6.1规范说明.......................................................................................................................................................6

6.2数据包结构...................................................................................................................................................6

6.3校验流程.......................................................................................................................................................7

7数据单元格式和定义.......................................................................................................................................7

7.1数据类型说明...............................................................................................................................................7

7.2平台登入.......................................................................................................................................................7

7.3平台登出.......................................................................................................................................................8

7.4定时数据.......................................................................................................................................................8

7.5触发类数据.................................................................................................................................................12

8云平台监控要求.............................................................................................................................................15

8.1数据质量评估.............................................................................................................................................15

8.2换电溯源查询.............................................................................................................................................15

8.3电池箱运行工况展示.................................................................................................................................15

8.4故障查询.....................................................................................................................................................15

8.5故障处理.....................................................................................................................................................15

附录A.............................................................................................................................................................1

附录B.............................................................................................................................................................2

2

DB50/T1359—2023

电动汽车电池更换站站端系统与云平台之间的通信规范

1范围

本文件规定了电动汽车电池更换站（以下简称“电池更换站”）站端系统与云平台之间信息交换的

协议结构、通信连接、数据包结构与定义、数据单元格式与定义、云平台监控要求等内容。

本文件适用于电池更换站站端系统与云平台之间的通讯及信息交换，以及云平台与第三方服务及管

理平台之间的信息交换。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB/T19596电动汽车术语

GB/T29317电动汽车充换电设施术语

GB/T34014汽车动力蓄电池编码规则

3术语和定义

GB/T19596、GB/T29317、GB/T34014界定的以及下列术语和定义适用于本文件。

3.1

云平台cloudserviceplatform

与电池更换站进行数据交互的远程服务与管理平台。

3.2

站端系统batteryswapstationcontrolsystem

作为电池更换站数据采集存储并与云平台进行数据交互的服务和管理系统。

3.3

云平台登入logintheplatform

站端系统向云平台上报站端系统状态信息前应进行身份安全认证。

3.4

云平台登出logouttheplatform

站端系统可按需向云平台发送登出请求，得到云平台答复后，停止数据传输并从云平台登出，或因

故障停止数据传输并从云平台登出。

3.5

加密encryption

数据传输进行加密编码的过程。

3.6

解密deciphering

平台收到数据后进行解密编码的过程。

3

DB50/T1359—2023

3.7

平台标识platformkey

云平台为电动汽车电池更换站生成的唯一身份编码。

3.8

时间戳timestamp

报文事件发生时的时刻。

4协议结构

4.1协议结构以TCP/IP网络控制协议作为底层通讯承载协议，应用层协议宜采用Socket或Mqtt等协

议，如图1所示。

站端系统云平台

图1站端系统与云平台通信协议栈

5通信连接

5.1一般要求

站端系统与云平台的数据传输系统架构宜采用附录A。

站端系统与云平台通讯拓扑架构宜采用附录B。

5.2连接建立

站端系统向云平台发起TCP/IP连接请求并附带身份信息。云平台接收到站端系统连接后进行身份校

验。身份校验通过则记录连接信息。

连接链路未建立（如：身份校验未通过），站端系统宜每间隔1min连续尝试发起连接请求。当连

续尝试连接次数超过3次后，站端系统每间隔5min继续发送连接请求，直到站端系统与云平台成功建立

连接。

5.3平台登入

4

DB50/T1359—2023

站端系统和云平台成功建立TCP/IP连接后，站端系统应向云平台发送登入信息进行身份识别。身份

识别通过，云平台应返回成功应答；身份识别失败时，云平台应通知站端系统。登入流程如图2所示。

图2站端系统登入云平台示意图

站端系统接收到云平台的应答指令后应完成本次登入传输；站端系统在规定时间内未接收到应答

指令，宜每间隔1min重新进行登入；若连续重复3次登入无应答或者失败，站端系统应主动断开TCP/IP

连接。

5.4信息传输

5.4.1站端系统登入成功后，应向云平台上报电池更换站的实时信息，实时信息上报流程如图3所示。

图3信息交互流程示意图

5.4.2站端系统向云平台上报信息时，应检查发送结果。若发送失败，应重新发送实时信息，重发周

期宜间隔5s，连续发送3次失败后停止发送并记录。

5.4.3站端系统向云平台上报信息时，应根据实际情况进行数据上报，详见本文件第7章数据单元格

式和定义。

5.4.4站端系统向云平台上报信息的时间周期应可调整，上报时间周期应不超过30s。

5.4.5电池更换站内电池箱或充电设备等发生故障告警时，站端系统应上报故障发生时刻前后30s

的整体信息且信息采样周期应不大于1s，其中故障发生前数据应以补发的形式进行传输。站端系统向

云平台上报电池或充电设备告警信息后，应检查发送结果。若发送失败，应每间隔5s重新发送告警信

息，失败3次后停止发送，同时将消息标记为断网历史信息，待站端系统重新登入云平台后，再次发送。

5.5保持连接

5

DB50/T1359—2023

站端系统与云平台通讯连接建立后应保持固定时间间隔的心跳来检测连接状态。站端系统发送心跳

报文或关键帧的周期应不超过1min。云平台应检测站端系统的心跳报文或关键帧，
