DB4401/T 29-2019 农村生活污水治理设施养护与维修规范

ICS93.010

P01

DB44011

广州市地方标准

DB4401/T29—2019

农村生活污水治理设施养护与维修规范

2019-10-14发布2019-12-01实施

广州市市场监督管理局发布

DB4401/T29—2019

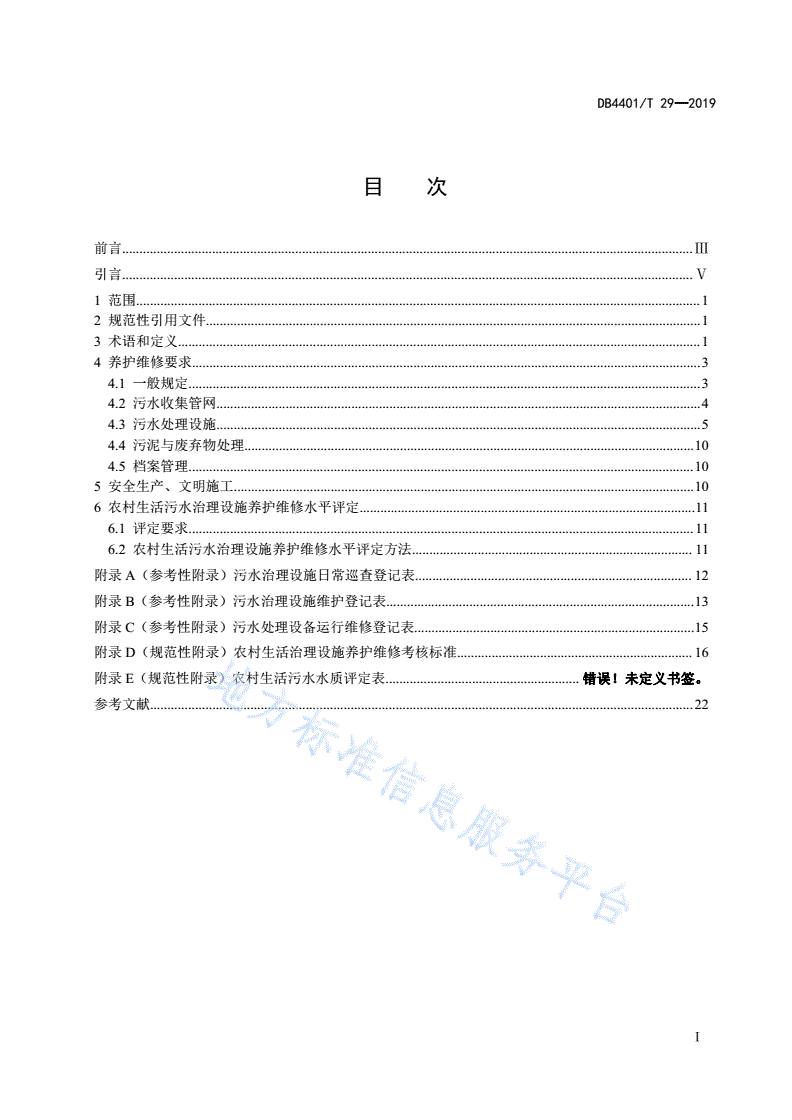

目  次

前言.....................................................................................................................................................................Ⅲ

引言.....................................................................................................................................................................Ⅴ

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................1

4养护维修要求...................................................................................................................................................3

4.1一般规定....................................................................................................................................................3

4.2污水收集管网............................................................................................................................................4

4.3污水处理设施............................................................................................................................................5

4.4污泥与废弃物处理..................................................................................................................................10

4.5档案管理..................................................................................................................................................10

5安全生产、文明施工.....................................................................................................................................10

6农村生活污水治理设施养护维修水平评定.................................................................................................11

6.1评定要求..................................................................................................................................................11

6.2农村生活污水治理设施养护维修水平评定方法.................................................................................11

附录A（参考性附录）污水治理设施日常巡查登记表................................................................................12

附录B（参考性附录）污水治理设施维护登记表.........................................................................................13

附录C（参考性附录）污水处理设备运行维修登记表.................................................................................15

附录D（规范性附录）农村生活治理设施养护维修考核标准....................................................................16

附录E（规范性附录）农村生活污水水质评定表........................................................错误！未定义书签。

参考文献.............................................................................................................................................................22

Ⅰ

DB4401/T29—2019

前  言

本标准按GB/T1.1—2009的规定起草。

本标准由广州市水务局提出并归口。

本标准起草单位：广州市污水治理工程管理办公室（广州市排水设施管理中心）、暨南大学。

本标准主要起草人：林伟国、张晓湘、杨扬、唐小燕、罗伟宏、陶然、吴颖辉、高洪梅、南燕。

本标准是对DBJ440100/T253—2015《农村生活污水治理设施养护与维修规范》的修订。

本标准与DBJ440100/T253—2015相比，主要技术变化如下：

——删除作废引文CJJ/T54污水稳定塘设计规范，新增引文CJJ/T54污水自然处理工程技术规程、

CJJ18城镇排水管道检测与评估技术规程和GB/T33898膜生物反应器通用技术规范。

——第3条完善稳定塘的定义；

——第4.1条表1污水处理系统主体工艺中增加厌氧池；

——第4.3.2条增加格栅的养护内容，同时完善厌氧池、稳定塘、人工湿地、膜生物反应器和生物

接触氧化法养护内容；

——第4.3.3条增加：当膜生物反应器的膜在使用中损坏，清洗不能恢复其功能时，应由专业人员

进行膜更换；

——第4.4.2条完善污泥处理方式；

——第4.5.4条中完善了技术档案主要内容；

——第5条中增加了《广东省有限空间危险作业安全管理规程》（粤安监（2004）79号）；

——第6条中农村生活污水治理设施养护维修水平评定和附录D按照广州市水务局2019修订的《广

州市农村生活污水治理设施运行维护监督考核工作细则》进行更新，结合考核的标准完善维修养护

要求。

标准代替了DBJ440100/T253—2015。

Ⅲ

DB4401/T29—2019

引  言

为规范农村生活污水治理设施运行养护维修，保证设施安全有效运行，充分发挥污水处理设施和收

集管网的使用功能，制定本标准。

农村污水治理设施的养护维修应同时符合国家、广东省以及广州市的有关法律、法规、规范和技术

标准等。

Ⅴ

DB4401/T29—2019

农村生活污水治理设施养护与维修规范

1范围

本规范规定了农村生活污水治理设施养护维修规范的术语和定义，养护维修要求，安全生产与文明

施工及养护水平评定标准。

本规范适用于广州市范围内农村生活污水治理设施养护与维修。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50014室外排水设计规范

GB50141给水排水构筑物工程施工及验收规范

GB50204混凝土结构工程施工质量验收规范

GB50231机械设备安装工程施工及验收通用规范

GB50268给水排水管道工程施工及验收规范

GB/T33898膜生物反应器通用技术规范

CJJ6城镇排水管道维护安全技术规程

CJJ18城镇排水管道检测与评估技术规程

CJJ60城镇污水处理厂运行、维护及安全技术规程

CJJ68城镇排水管渠与泵站运行、维护及安全技术规程

CJJ/T54污水自然处理工程技术规程

HJ2005人工湿地污水处理工程技术规范

HJ2009生物接触氧化法污水处理工程技术规范

HJ2010膜生物法污水处理工程技术规范

HJ2527环境保护产品技术要求膜生物反应器

HJ576污水处理工程技术规范

DBJ440100/T146排水管渠维修养护技术规范

DBJ440100/T147污水处理厂设备设施维护维修及报废操作规范

DBJ440100/T160井盖设施建设技术规范

3术语和定义

下列术语和定义适用于本规范。

3.1

农村生活污水

农村生活污水是指农村居民生活活动所产生的污水，主要包括厕所污水、厨房污水和洗涤污水等。

1

DB4401/T29—2019

3.2

农村生活污水治理设施

对不能纳入城镇污水管网的农村生活污水，采用就地或就近处理而建设的农村生活污水处理设施，

包括农村生活污水收集系统和农村生活污水处理设施。

3.3

农村污水收集管网

收集输送农村生活污水管渠及其附属设施组成的整体。农村生活污水管渠是指收集输送农村生活污

水的管道（污水管、合流管），渠箱，明渠，涵洞，边沟及排水井（雨水井、污水井、合流井）、拍门、

阀门。

3.4

预处理设施

指为满足工程总体要求，根据后续处理流程对水质要求而设置的处理单元，主要有格栅、沉砂池、

集水井等。

3.5

厌氧池

指非充氧池（区），溶解氧浓度一般小于0.2mg/L，主要功能是利用厌氧微生物处理污水。

3.6

膜生物反应器

以膜为载体，把生物反应（作用）和分离相结合，能改变反应进程和提高反应效率的设备。

3.7

生物接触氧化法

指一种好氧生物膜污水处理方法，该系统由浸没于污水中的填料、填料表面的生物膜、曝气系统和

池体构成。在有氧条件下，污水与固着在填料表面的生物膜充分接触，通过生物降解作用去除污水中的

有机物、营养盐等，使污水得到净化。

3.8

人工湿地

用人工筑成水池或沟槽，底面铺设防渗漏隔水层，填充一定深度的基质层，种植水生植物，利用基

质、植物、微生物的物理、化学、生物三重协同作用使污水得到净化。按照污水流动方式，分为表面流

人工湿地、水平潜流人工湿地和垂直潜流人工湿地。

3.9

表面流人工湿地

指污水在基质层表面以上，从池体进水端水平流向出水端的人工湿地。

3.10

水平潜流人工湿地

2

DB4401/T29—2019

指污水在基质层表面以下，从池体进水端水平流向出水端的人工湿地。

3.11

垂直潜流人工湿地

指污水垂直通过池体中基质层的人工湿地。

3.12

稳定塘

以塘为主要构筑物，主要依靠水域自然生态系统净化污水的处理设施。

3.13

生态沟渠

生态沟渠由农田排水沟渠及其内部种植的植物组成，是一种湿地生态系统和水生廊道系统，通过沟

渠拦截径流和泥沙，植物滞留和吸收氮、磷等，实现生态拦截氮、磷等的功能，具有占地面积小、运行

和建设费用低、水质净化效率高等特点。

4养护维修要求

4.1一般规定

表1农村污水治理设施日常巡查要求

检查分项检查方法检查要点周期

井盖、井框、溢流口有无丢失或损坏

污水收集管网目测有无污水溢出、堵塞

有无违规或异常信息

干净、整洁、无垃圾、漂浮物

预处理设施（泵井、格栅、沉砂池、集井盖有无缺失、破损

目测

水井）有无破损、裂缝

有无污水溢出、堵塞

是否干净、整洁

污水处理系统主体工艺（厌氧池、人工

有无破损、裂缝每日

湿地、稳定塘、生态沟渠、接触氧化池、目测

系统运行是否正常、有无异常信息

膜生物处理系统等）

水流量是否正常

泵、鼓风机等设备有无异常声响、振动

仪表、监控系统、配电系统是否正常、安全

附属设施（泵、鼓风机等）目测

有无缺失、损坏

是否干净、整洁

污泥、垃圾、植物残体目测有无堆积未处理

臭气目测有无可闻异味

3

DB4401/T29—2019

4.1.1农村生活污水治理设施的养护与维修包括污水收集管网、污水处理设施及其他附属设施的检查、

养护、维修、污泥与废弃物处理和档案管理。

4.1.2农村污水治理设施的维护单位应对污水收集管网和污水处理设施进行日常巡查（表1，附录A）、

定期检查和周期性维护（附录B），使污水处理系统保持良好的污水收集、处理功能和结构状况，提高

处理系统完好率，及时消除事故隐患。

4.1.3农村污水治理设施的维护单位应定期对污水处理设施内的水质、水量进行定期检测，并应建立相

应管理档案；处理后的出水满足设施排放标准方可排入受纳水体。

4.1.4农村生活污水治理设施维修工程按工程性质和工程规模可分大修、中修和小修三个等级（表2）。

农村污水治理设施管理单位应制定小修，中修，大修的具体实施流程。

表2治理设施维修工程分类情况

工程种类工程性质

为了保持设施完整和运行效果所进行的日常维修或恢复设施原有的功能进行局部修理、更换和

小修工程

调整。

改善治理设施的污水处理功能为主的局部恢复工程。包括更换和修复系统主要部分，检查整个

中修工程

系统并调整校正，使其能达到应有的技术标准。

大修工程治理设施的翻新加固工程，以恢复治理设施原有功能或综合性维修为主的维修工程。

4.1.5农村污水治理设施管理单位应制定污水治理设施养护质量检查办法，并定期对污水治理设施的运

行状况进行抽查，排水管网以功能性状况为目的的普查周期为半年～1年；以结构性状况为目的的普查

周期为2～3年；污水治理设施养护质量检查周期不少于半年。

4.1.6维修工程应以恢复原设计标准或局部改善工程原有结构为原则，综合考虑工程特点、技术水平、

设备、材料和经费等因素制定维修方案。

4.1.7维修工程质量应执行GB50141、GB50204、GB50231、GB50268、DBJ440100/T146和

DBJ440100/T147的有关规定。

4.1.8设备维修前应对设备进行评估，编制维修作业指导书；设备维修后，应对设备能力进行评估，履

行相应的验收手续，整理好维修记录（参照附录C），归档。

4.1.9农村污水治理设施管理单位应建立设施运行、巡查、养护、维修以及突发事件的记录档案。运维

单位做好农污巡检APP巡检电子签到，建立巡查台帐。

4.2污水收集管网

4.2.1管网检查

应符合以下要求：

a)农村污水治理设施维护单位应当建立日常巡查制度。每日巡查内容应包括污水冒溢、井盖以及

各类盖板缺损、管渠塌陷及影响管渠排水等情况；

b)污水收集管网检查的对象为接户支管、管道、各类检查井、边沟、溢流排放口、入水口、拍门、

闸门等；

c)污水收集管网的检查要求、内容及允许积泥深度应符合CJJ6、CJJ18和DBJ440100/T146的要

求。

4.2.2管网养护

4

DB4401/T29—2019

应符合以下要求：

a)污水收集管网的清疏频率需符合表3的规定。容易淤积的管网，应结合季节性和重要性适当增

加清疏频率；

表3污水收集管网清疏频率及允许积泥深度

设施名称允许积泥深度频率（次/年）备注

污水管渠（不分管径）管内径或渠净高度1/51每年清疏1次

各类检查井管径1/52每半年清疏1次

溢流排放口管径1/512每月清疏1次

b)当发现井盖缺失或损坏后，应立即安放护栏和警示标志，并在6小时内修补恢复。井盖设施的

维修、更换、养护应符合DBJ440100/T160的相关规定；

c)污水口及各类检查井的维护应符合下列规定：

污水口及各类检查井的维护内容应包括：清掏井底积泥，清理井壁、井框，铲除树根，修复

井体，维修或更换井盖、井框；

检查井井深≥1.5米必须安装防护网，当发现检查井内防坠网挂钩腐蚀脱落，应及时补钩。

d)使用井盖的质量应符合DBJ440100/T160的规定和管理部门的有关规定。井盖的标识必须和管

道的属性一致；

e)污水管渠疏通养护可采用射水疏通、水力疏通和人工铲挖等方式，各种管渠疏通方法及适宜范

围宜符合表4的规定；

表4污水收集管渠疏通方法及适用范围

疏通方法小型管中型管大型管特大型管倒虹管压力管盖板沟

射水疏通√√√—√—√

水力疏通√√√√√√√

人工铲挖——√√——√

注：表中“√”表示适用，“—”表示不适用。

f)污水管网养护应符合DBJ440100/T146的规定。

4.2.3管网维修

应符合以下要求：

a)污水收集管网出现堵塞、渗漏、坍塌等情况，应尽快组织排除险情，予以修复；

b)污水收集管网的维修应符合DBJ440100/T146的相关规定。

4.3污水处理设施

4.3.1处理设施检查

应符合以下要求：

a)污水处理设施的检查对象为沉砂池、集水井、泵井、格栅、厌氧池、人工湿地、稳定塘、生态

沟渠、生化处理设施等及其附属设施。

b)污水处理单元的检查可采用目测、插杆检查等方法，必要时应采用仪器测量或辅以照相、录像

等方式。各单元及附属设施的检查要求宜符合表5的规定。

c)定期对治理设施进出水CODCr、NH3-N、TP等指标进行检测，分析进出水水质是否符合设计

标准。

5

DB4401/T29—2019

表5污水治理设施检查要求

检查周期

设施种类检查方法检查内容

（间隔时间/次）

井盖有无丢失、埋没、破损、裂缝；井框有无破损、裂缝；

沉砂井、集水井、

目测、插杆检查井壁有无结垢、井底积泥厚度、浮渣厚度；井身是否坍塌、1周

泵井

破损、裂缝、渗漏；水位是否正常

金属构件是否被腐蚀，缺损；有无栅渣、大块杂物及漂浮

格栅池目测1周

物；格栅前后水位差

池体结构是否坍塌、破损、裂缝、渗漏；池盖是否破损、

裂缝、通风设施是否（通气口或检查口）失效；池底积泥

厌氧池目测、插杆检查1周

厚度、水位是否正常；有无大块杂物及漂浮物；填料是否

松动、结块、框架损害、侵蚀

池体结构是否坍塌、破损、裂缝、渗漏；有无杂草或其他

杂物、漂浮物、植物残体；湿地植物的生长密度、覆盖率、

人工湿地目测1周

病虫害、外来物种；基质是否堵塞、结块；水位是否正常、

潜流湿地是否有壅水现象

堤坝有无雨淋沟、沉陷、裂缝、渗漏、滑坡和白蚁、兽类

为害等现象；堤坝水生植物覆盖率、杂草；水面是否漂浮

稳定塘、生态沟渠目测、插杆检查1周

物碎片、废渣或其他垃圾；水生植物覆盖率、积泥厚度、

底泥是否上涌；水位、水流是否正常

池体结构是否破损、裂缝、渗漏；曝气设施是否漏气、曝
