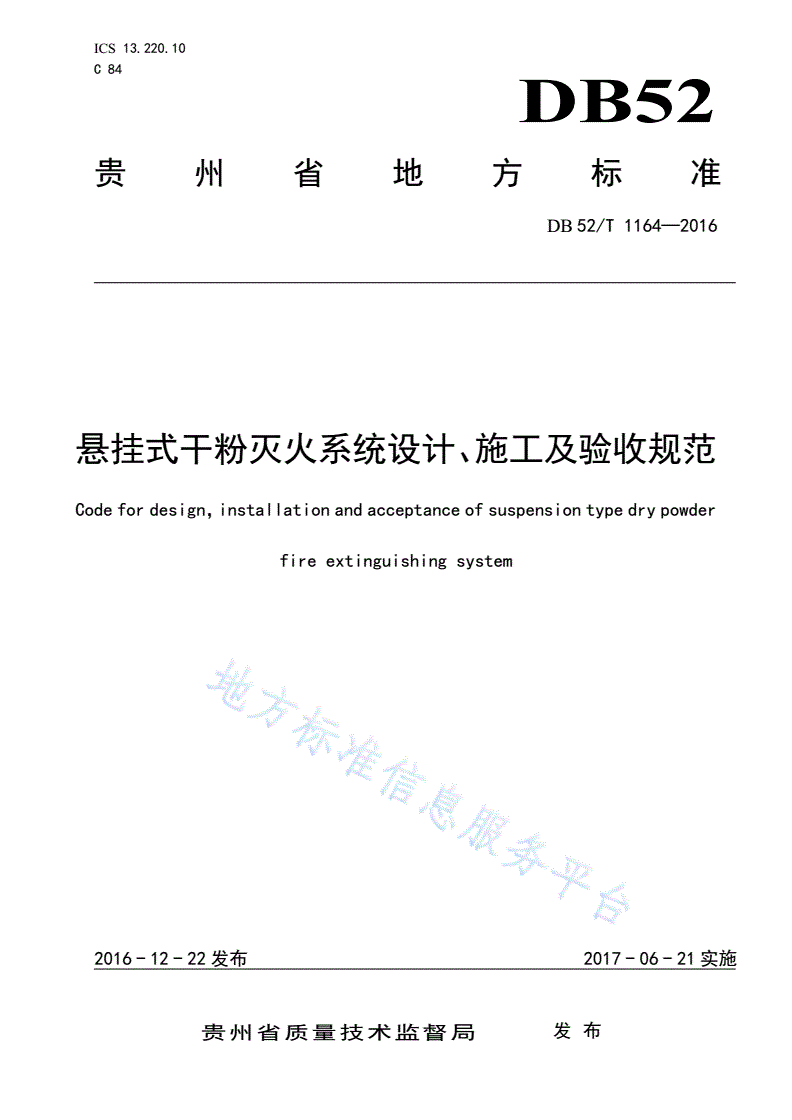

DB52/T 1164-2016 悬挂式干粉灭火系统设计、施工及验收规范

ICS13.220.10

C84

DB52

贵州省地方标准

DB52/T1164—2016

悬挂式干粉灭火系统设计、施工及验收规范

Codefordesign，installationandacceptanceofsuspensiontypedrypowder

fireextinguishingsystem

2016-12-22发布2017-06-21实施

贵州省质量技术监督局发布

DB52/T1164—2016

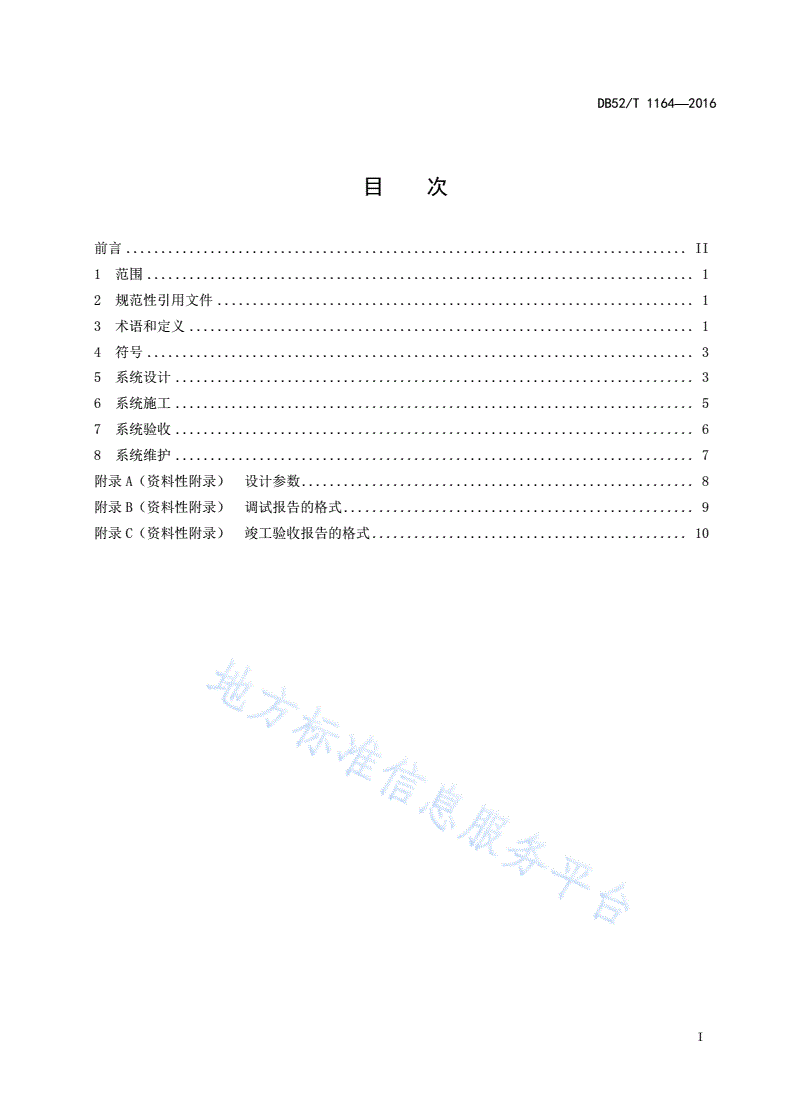

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4符号..............................................................................3

5系统设计..........................................................................3

6系统施工..........................................................................5

7系统验收..........................................................................6

8系统维护..........................................................................7

附录A（资料性附录）设计参数........................................................8

附录B（资料性附录）调试报告的格式..................................................9

附录C（资料性附录）竣工验收报告的格式.............................................10

I

DB52/T1164—2016

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本标准由贵州省公安消防总队提出并归口。

本标准起草单位：贵州省公安消防总队、西安瑞杰消防设备有限公司。

本标准主要起草人：贾国斌、田聪、周亮、陈洪刚、郭慧琳、李萍、王海荣、张军虎。

II

DB52/T1164—2016

挂式干粉灭火系统设计、施工及验收规范

1范围

本标准规定了悬挂式干粉灭火系统（以下简称灭火系统）术语和定义、符号、系统设计、系统施工、

系统验收、系统维护。

本标准适用于扑救可切断气源的气体、易燃可燃液体和可熔化固体、可燃固体表面、带电设备火灾

的悬挂式干粉灭火系统的设计、施工、验收和维护。

本标准不适用于扑救硝化纤维、炸药等无空气仍能迅速氧化的化学物质与强氧化剂和钾、钠、镁、

钛、锆等活泼金属及其氢化物火灾的灭火系统的设计、施工、验收和维护。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB4715点型感烟火灾探测器

GB4716点型感温火灾探测器

GB4717火灾报警控制器

GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序

GB16668干粉灭火系统及部件通用技术条件

GB16806消防联动控制系统

GB50116火灾自动报警系统设计规范

GB50166火灾自动报警系统施工及验收规范

GB50347干粉灭火系统设计规范

CECS322：2012干粉灭火装置技术规程

GA61固定灭火系统驱动、控制装置通用技术条件

GA306.1阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电缆

GA306.2阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电缆

GA602干粉灭火装置

3术语和定义

下列术语和定义适用于本文件。

3.1

悬挂式干粉灭火系统

由火灾探测器件、控制器件和悬挂式干粉灭火装置（以下简称灭火装置）组成的灭火系统。

1

DB52/T1164—2016

3.2

灭火距离

灭火装置喷射口中心点到被保护面中心的直线距离。

3.3

保护面积

灭火装置在距保护对象不同距离时所能够有效灭火的面积。

3.4

防护区

满足建筑要求并防止火灾蔓延的有限灭火空间。

3.5

控制接口

接收来自控制器或手动紧急启动按钮的信号、输出控制信号启动灭火系统的装置。

3.6

灭火单元

将防护区内被保护的对象划分成若干个灭火区域，一个灭火区域即为一个灭火单元。

3.7

波段灭火

出现火情时，某一灭火单元的灭火装置启动后，继续启动其相邻灭火单元中灭火装置的灭火方式。

3.8

阶梯喷射

针对不同高度的保护对象，自上而下启动不同高度的灭火装置，实施分层灭火的保护方式。

3.9

局部应用系统

向具体保护对象直接喷射干粉的灭火系统。

3.10

封闭空间

防护区未封闭的开口总面积不超过防护区内表面积15%的空间。

2

DB52/T1164—2016

3.11

全淹没系统

在规定的时间内向封闭空间喷射一定浓度的灭火剂，并使其均匀地充满其防护区域的灭火系统。

4符号

下列符号适用于本文件。

A：计算保护面积，单位为平方米（㎡）。

Aoi：不能关闭的开口面积，单位为平方米（㎡）。

Av：防护区的内侧面、底面、顶面(包括其中开口)的总内表面积，单位为平方米(㎡)。

k：安全系数，kk。

2b

K1：灭火浓度，单位为每立方米千克（kg/m³），其取值按不同保护对象情况试验确定，但不

得小于0.13kg/m3。

kb：配置场所危险等级补偿系数，参见附录A表A.2。

Koi：开口补偿系数，单位为千克每平方米（kg/㎡），其取值范围：

Aoi＜0.01Av，Koi=0；

0.01Av≤Aoi≤0.05Av，Koi=2.5；

0.05Av≤Aoi≤0.15Av，Koi=5。

kx：灭火距离对应保护面积的修正系数，取值范围参见附录A表A.1。

m：单具灭火装置的充装量，单位为千克（kg）。

M：干粉灭火剂用量，单位为千克（kg）。

N：干粉灭火装置配置数量，单位为具。

S：保护面积，单位为平方米（㎡），参见附录A表A.3。

S1：对应高度下的灭火装置有效保护面积，单位为平方米（㎡）。

V：防护区容积，单位为立方米（m³）。

V1：防护区内不燃烧物容积，单位为立方米（m³）。

5系统设计

5.1系统构成

灭火系统可由若干具灭火装置、控制接口与手动紧急启/停按钮组成手动灭火系统；也可由若干具

灭火装置、火灾自动报警系统和联动控制组件组成全自动灭火系统；或二者并联控制，组成手/自动灭

火系统。

5.2一般规定

5.2.1按照应用方式，灭火系统可分为全淹没灭火系统和局部应用灭火系统。全淹没灭火系统应用于

扑救封闭空间内的火灾；局部应用灭火系统应用于扑救具体保护对象的火灾。

5.2.2在局部应用系统设计中，灭火装置的有效保护面积S1（见附录A表A.3），应按（1）式计算。

3

DB52/T1164—2016

1
