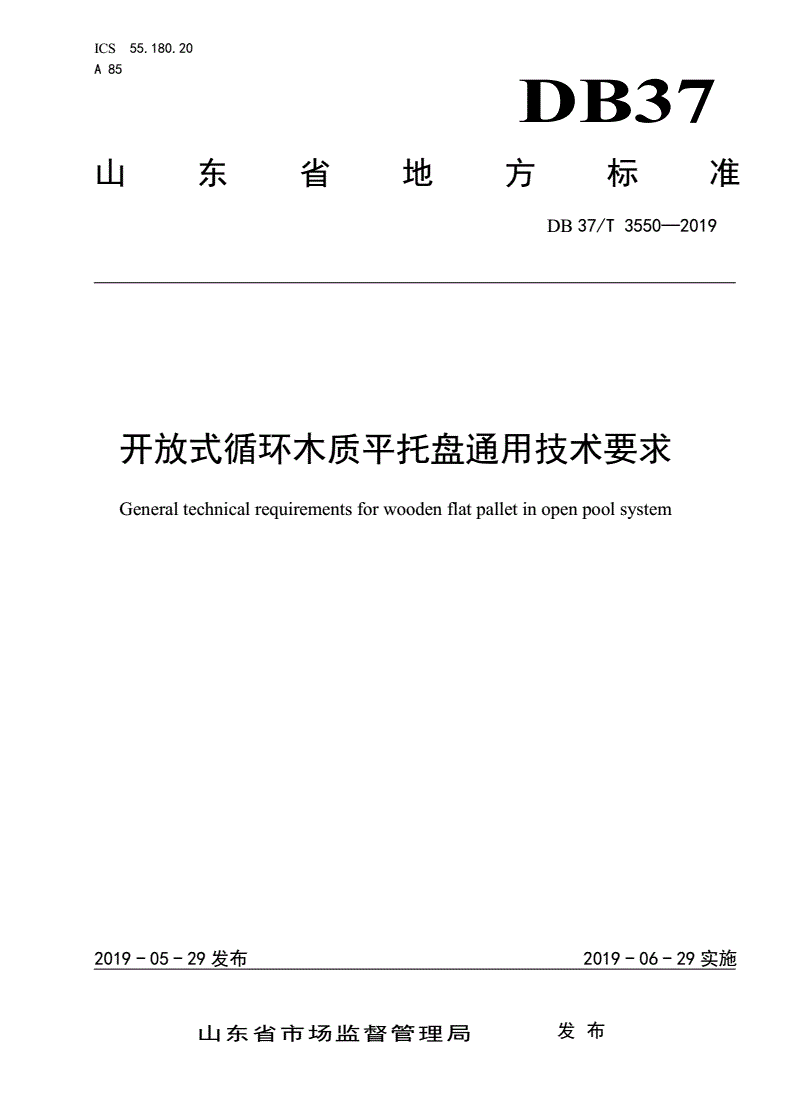

DB37/T 3550-2019 开放式循环木质平托盘通用技术要求

ICS55.180.20

A85

DB37

山东省地方标准

DB37/T3550—2019

开放式循环木质平托盘通用技术要求

Generaltechnicalrequirementsforwoodenflatpalletinopenpoolsystem

2019-05-29发布2019-06-29实施

山东省市场监督管理局发布

DB37/T3550—2019

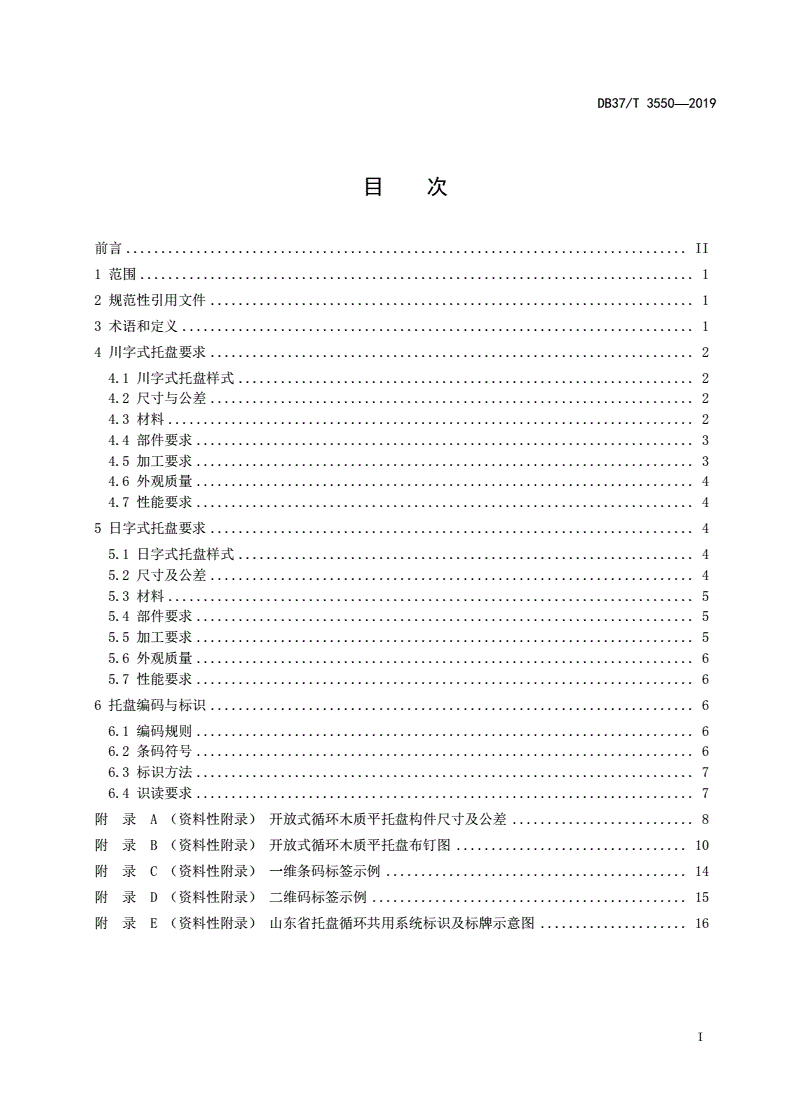

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4川字式托盘要求.....................................................................2

4.1川字式托盘样式.................................................................2

4.2尺寸与公差.....................................................................2

4.3材料...........................................................................2

4.4部件要求.......................................................................3

4.5加工要求.......................................................................3

4.6外观质量.......................................................................4

4.7性能要求.......................................................................4

5日字式托盘要求.....................................................................4

5.1日字式托盘样式.................................................................4

5.2尺寸及公差.....................................................................4

5.3材料...........................................................................5

5.4部件要求.......................................................................5

5.5加工要求.......................................................................5

5.6外观质量.......................................................................6

5.7性能要求.......................................................................6

6托盘编码与标识.....................................................................6

6.1编码规则.......................................................................6

6.2条码符号.......................................................................6

6.3标识方法.......................................................................7

6.4识读要求.......................................................................7

附录A（资料性附录）开放式循环木质平托盘构件尺寸及公差..........................8

附录B（资料性附录）开放式循环木质平托盘布钉图.................................10

附录C（资料性附录）一维条码标签示例...........................................14

附录D（资料性附录）二维码标签示例.............................................15

附录E（资料性附录）山东省托盘循环共用系统标识及标牌示意图.....................16

I

DB37/T3550—2019

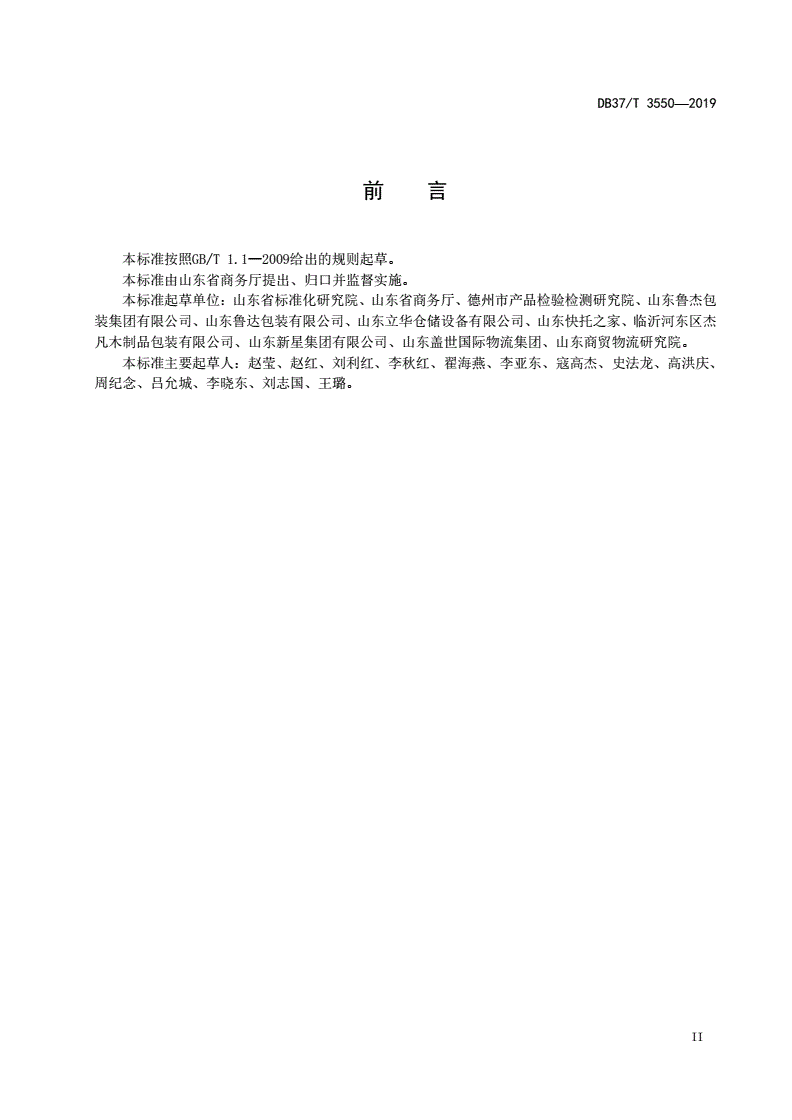

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省商务厅提出、归口并监督实施。

本标准起草单位：山东省标准化研究院、山东省商务厅、德州市产品检验检测研究院、山东鲁杰包

装集团有限公司、山东鲁达包装有限公司、山东立华仓储设备有限公司、山东快托之家、临沂河东区杰

凡木制品包装有限公司、山东新星集团有限公司、山东盖世国际物流集团、山东商贸物流研究院。

本标准主要起草人：赵莹、赵红、刘利红、李秋红、翟海燕、李亚东、寇高杰、史法龙、高洪庆、

周纪念、吕允城、李晓东、刘志国、王璐。

II

DB37/T3550—2019

开放式循环木质平托盘通用技术要求

1范围

本标准规定了开放式循环木质平托盘的样式、材质、技术要求、编码与标识规则。

本标准适用于开放式托盘循环共用系统中的木质平托盘。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3716—2000托盘术语

GB/T4995—2014联运通用平托盘性能要求

GB/T4996—2014联运通用平托盘试验方法

GB12904—2008商品条码零售商品编码与条码表示

GB/T15425—2014商品条码128条码

GB/T18284—2000快速响应矩阵码

GB/T27704—2011钢钉

GB/T31005—2014托盘编码及条码表示

3术语和定义

GB/T3716和GB/T4996界定的以及下列术语和定义适用于本文件。

3.1

开放式托盘循环共用openpalletpool

使用符合统一标准的具有互换性的托盘，为多方用户提供共用服务的组织系统，一般由托盘生产企

业、使用企业、运营企业、维修企业、运营管理平台以及认证机构等单位组成。

3.2

顶铺板topdeck

托盘上承载货物一面的面板。

[GB/T3716—2000，定义6.1]

3.3

底铺板bottomdeck

托盘上货物质量水平分布的面板。

[GB/T3716—2000，定义6.2]

3.4

1

DB37/T3550—2019

垫块block

连接底铺板和纵梁板的短柱体（其断面为矩形），用以支承铺板并构成叉车和托盘搬运车进叉的叉

孔。

3.5

纵梁板stringerboar

连接垫块和顶铺板的水平件。

4川字式托盘要求

4.1川字式托盘样式

托盘平面尺寸为1200mm×1000mm，四向进叉、单面使用，紧密对接边板，纵梁板与底铺板同方

向，底铺板结构为川字型平托盘（简称“川字式托盘”），川字式托盘结构示意图见图1。

图1川字式托盘结构示意图

4.2尺寸与公差

托盘整体与各类型部件的尺寸及公差要求见表1，每个组成部件的尺寸及公差图见附录A。

表1各部件尺寸及公差要求

标准+公差（mm）

名称（mm）

长宽高

托盘（1200×1000×144）1200±21000±2144（0，+4）

顶铺板（宽）(1200×145×22)1200±2145±222（-1，+2）

顶铺板（窄）(1200×100×22)1200±2100±222（-1，+2）

纵梁板(1000×145×22)1000±2145±222（-1，+2）

底铺板(1200×145×22)1200±2145±222±2

垫块(145×145×78)145±2145±278（0，+4）

4.3材料

2

DB37/T3550—2019

4.3.1木材

4.3.1.1木材树种。要求为美国南方松、铁杉、花旗松、落叶松、辐射松、云杉、赤松、樟子松、白

松。辐射松仅用于顶铺板和垫块。

4.3.1.2含水率。托盘应经过烘干、熏蒸或热处理，加盖IPPC标识，任一基准点的水分不能超过22%。

4.3.2托盘布钉

托盘钉的规格与使用数量见表2。

表2盘钉的规格与使用数量

布钉方式

序号规格（mm）

使用部位数量（个）

1P3.2×90HW连接木块、纵梁、外侧面板的钉接27

2P3.2×70HW连接木块和外侧底板的钉接27

3P3.2×40HW不钉入纵梁底面连接纵梁和面板的的钉接36

合计
