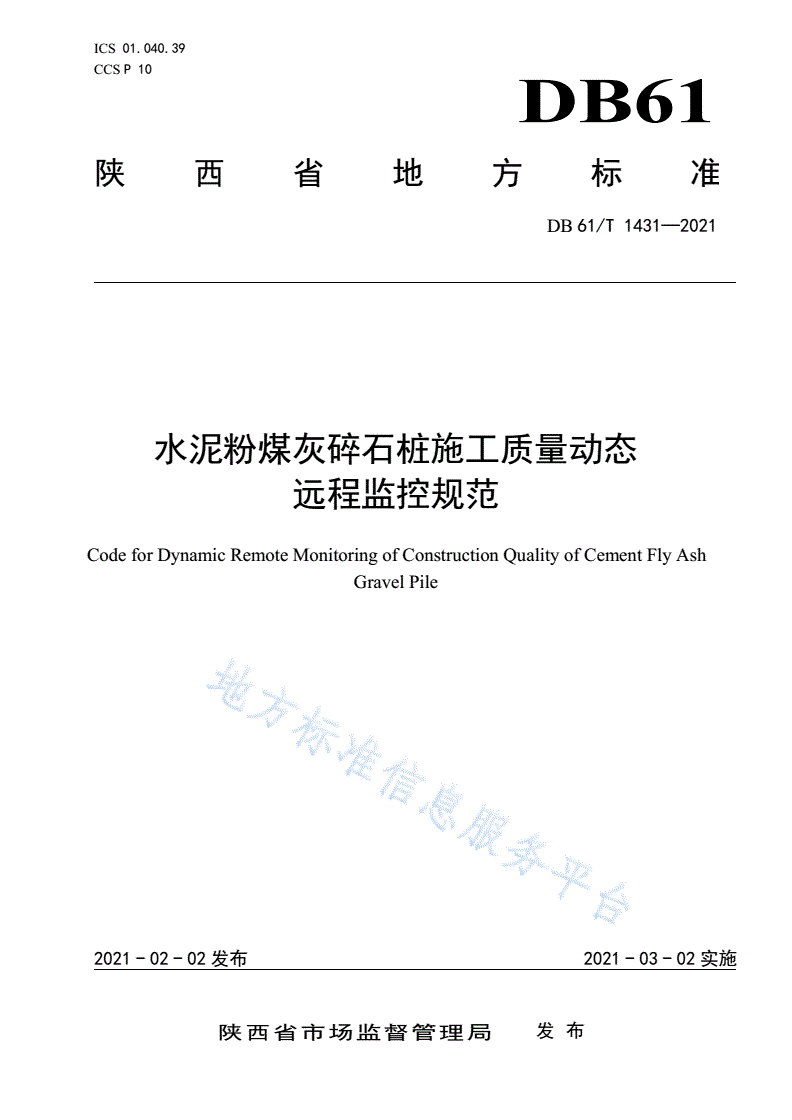

DB61/T 1431-2021 水泥粉煤灰碎石桩施工质量动态远程监控规范

ICS01.040.39

CCSP10

DB61

陕西省地方标准

DB61/T1431—2021

水泥粉煤灰碎石桩施工质量动态

远程监控规范

CodeforDynamicRemoteMonitoringofConstructionQualityofCementFlyAsh

GravelPile

2021-02-02发布2021-03-02实施

陕西省市场监督管理局发布

DB61/T1431—2021

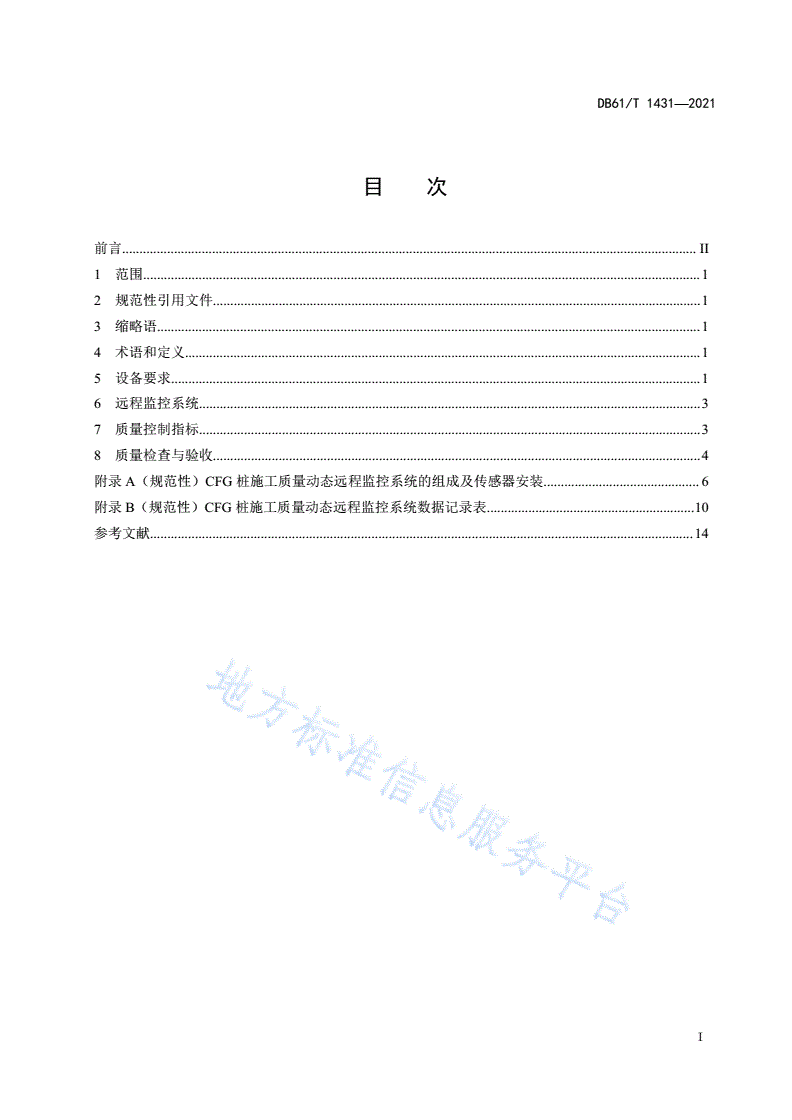

目  次

前言......................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3缩略语.............................................................................................................................................................1

4术语和定义.....................................................................................................................................................1

5设备要求.........................................................................................................................................................1

6远程监控系统.................................................................................................................................................3

7质量控制指标.................................................................................................................................................3

8质量检查与验收.............................................................................................................................................4

附录A（规范性）CFG桩施工质量动态远程监控系统的组成及传感器安装.............................................6

附录B（规范性）CFG桩施工质量动态远程监控系统数据记录表............................................................10

参考文献.............................................................................................................................................................14

I

DB61/T1431—2021

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由陕西省交通运输标准化技术委员会提出并归口。

本文件起草单位：陕西省铁路集团有限公司、陕西西韩城际铁路有限公司、长安大学、中铁十一局

集团第三工程有限公司、西安公路研究院。

本文件主要起草人：赵军锋、赵亮、李宗华、陈一馨、李武祥、王军、王海英、刘海鹏、董鑫、张

照龙、谢长征、井洪涛、孟宏强、赵鹏、思圆圆。

本文件由陕西省铁路集团有限公司负责解释。

本文件首次发布。

联系信息如下：

单位：陕西省铁路集团有限公司

电话：029—89801045

地址：西安市长安区东长安街420号陕铁大厦

邮编：710199

II

DB61/T1431—2021

水泥粉煤灰碎石桩施工质量动态远程监控规范

1范围

本文件规定了基于长螺旋钻管内泵压混合料灌注施工工艺的水泥粉煤灰碎石桩（以下简称CFG桩）

施工质量动态远程监控系统的设备要求、远程监控系统、质量控制指标、质量检查与验收。

本文件适用于铁路工程长螺旋钻管内泵压混合料灌注施工工艺的CFG桩复合地基加固处理技术，其

他工程可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T22239网络安全等级保护基本要求

JGJ33建筑机械使用安全技术规程

JGJ/T272建筑施工企业信息化评价标准

TB10751高速铁路路基工程施工质量验收标准

TB10414铁路路基工程施工质量验收标准

TB10106铁路工程地基处理技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

CFG桩cementfly-ashgravelpile

水泥粉煤灰碎石桩。

3.2

充盈系数fillingcoefficient

单根桩实际混凝土灌注量与理论混凝土灌注量之比。

4缩略语

下列缩略语适用于本文件。

4.1

CFGCementfly-ashgravel

1

DB61/T1431—2021

水泥粉煤灰碎石。

5设备要求

5.1一般要求

5.1.1施工应符合TB10106的要求。

5.1.2CFG桩成桩作业前应全面检查长螺旋钻机和拖式混凝土泵车的完好性，完成CFG桩施工质量

动态监控与数据采集终端设备和传感器的现场安装、调试、运行和检查工作。

5.1.3风速达六级及以上时，长螺旋钻机应停止施工。

5.1.4长螺旋钻机进入CFG桩施工现场前，对施工场地进行整平碾压，工作坡度不得大于2°。

5.1.5桩机移机至桩位时，应对桩位进行复核，保证桩位准确。

5.1.6监控系统软件应进行软件功能和性能测评。

5.2监控、采集设备

5.2.1应在施工现场安装北斗GNSS定位基准站，长螺旋钻机机身安装北斗GNSS工程接收机、北斗

定位天线、双倾角传感器、霍尔电流传感器、风速仪等监控测量仪表元件。

5.2.2拖式混凝土泵车进油路上应安装压力传感器，泵车水箱内部应安装位移传感器。

5.2.3测量仪表应经过计量部门检定合格且在检定有效期内。

5.2.4监控传感器的测量精度见表1。

表1监控传感器测量精度表

序号名称量程精度备注
