DB61/T 1398-2021 公路千枚岩路基施工技术规范

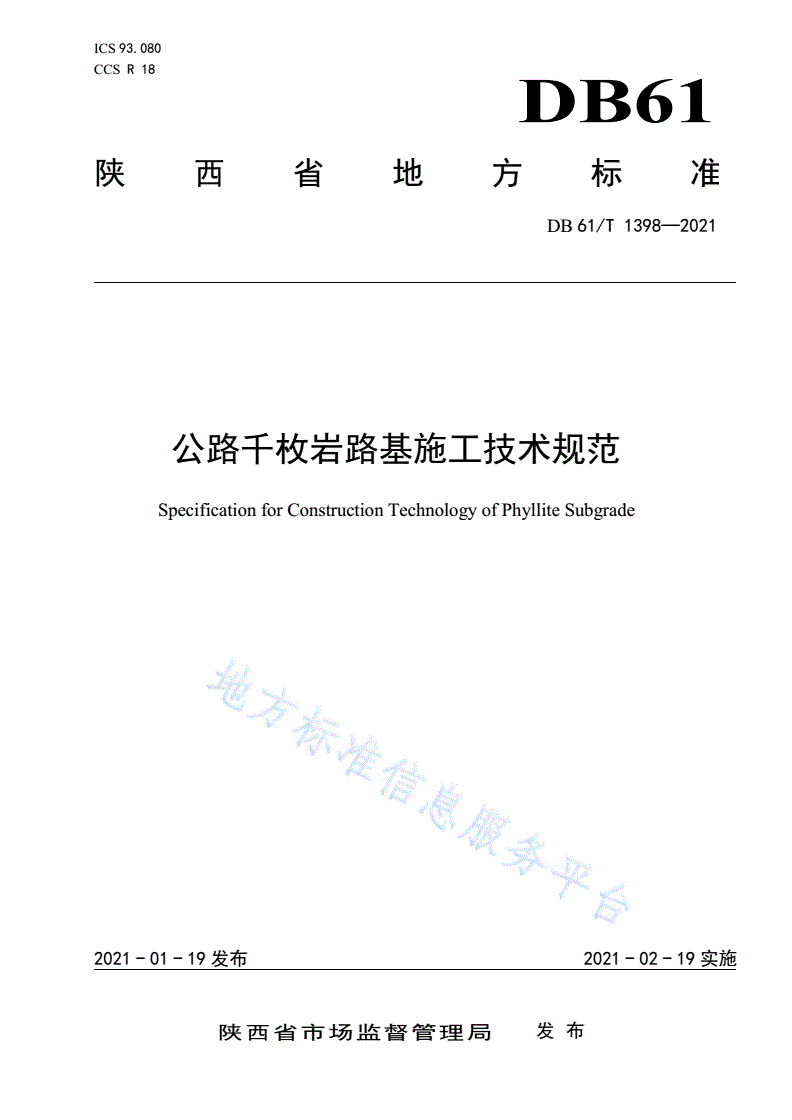

ICS93.080

CCSR18

DB61

陕西省地方标准

DB61/T1398—2021

公路千枚岩路基施工技术规范

SpecificationforConstructionTechnologyofPhylliteSubgrade

2021-01-19发布2021-02-19实施

陕西省市场监督管理局发布

DB61/T1398—2021

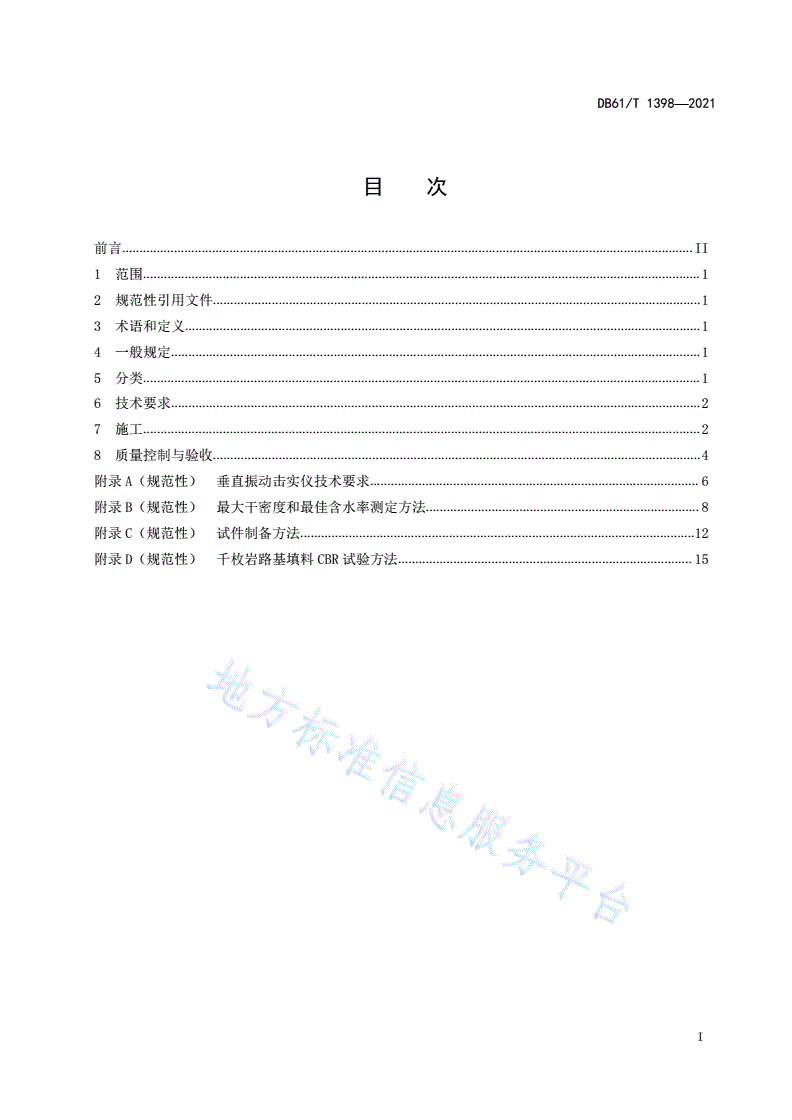

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4一般规定.........................................................................................................................................................1

5分类.................................................................................................................................................................1

6技术要求.........................................................................................................................................................2

7施工.................................................................................................................................................................2

8质量控制与验收.............................................................................................................................................4

附录A（规范性）垂直振动击实仪技术要求...............................................................................................6

附录B（规范性）最大干密度和最佳含水率测定方法...............................................................................8

附录C（规范性）试件制备方法..................................................................................................................12

附录D（规范性）千枚岩路基填料CBR试验方法.....................................................................................15

I

DB61/T1398—2021

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由陕西省交通运输厅提出。

本文件由陕西省交通运输标准化技术委员会归口。

本文件起草单位：长安大学、陕西省交通建设集团公司、西安建筑科技大学。

本文件主要起草人：蒋应军、卢世杰、纪小平、杨秋侠、曹支才、何锐、左精力、彭新航。

本文件由长安大学负责解释。

本文件为首次发布。

联系信息如下：

单位：长安大学

电话：029-62630078

地址：陕西省西安市南二环中段

邮编：710064

II

DB61/T1398—2021

公路千枚岩路基施工技术规范

1范围

本文件给出了千枚岩路基施工的一般规定、分类、技术要求、施工、质量控制与验收等内容。

本文件适用于各等级公路，其他道路可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175硅酸盐水泥、普通硅酸盐水泥

GB/T50218工程岩体分级标准

JTGD30公路路基设计规范

JTGD50公路沥青路面设计规范

JTGF80/1公路工程质量检验评定标准

JTG/T3610公路路基施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

千枚岩phyllite

千枚岩是指泥质岩石、粉砂岩及凝灰岩等原岩，经区域低温动力变质作用或区域动力热流变质作用

的底绿片岩相阶段形成的显微变晶片理发育面上呈绢丝光泽、构造上具有千枚状的低级变质岩。

4一般规定

4.1垂直振动击实仪技术要求应符合附录A的规定。

4.2最大干密度和最佳含水率测定方法见附录B。

4.3试件制备方法见附录C。

4.4千枚岩路基填料CBR试验方法见附录D。

5分类

千枚岩可分为弱风化、中风化和强风化三类：

a)弱风化：岩体较为完整，主要呈板状结构，可取出完整岩芯，CBR≥8%；

b)中风化：岩体相对完整，多呈板状、块状或短柱状，不能取出完整岩芯，3%＜CBR＜8%；

1

DB61/T1398—2021

c)强风化：岩体风化强烈，多呈鳞片状，极易破碎，不能取出完整芯样，CBR≤3%。

6技术要求

6.1一般要求

6.1.1水泥初凝时间宜大于4h，终凝时间宜大于6h，其他指标应符合GB175的规定。

6.1.2未改良中风化、强风化千枚岩填筑路基，边坡及顶部宜采用土工布或黏土等措施进行封水处理，

底部宜设隔离层或垫层等措施。

6.2填料设计

6.3填料最小承载比应符合JTGD30的规定，可采取水泥改良和提高压实度改善承载比。

6.4水泥剂量和压实度宜通过试验确定，亦可参考表1。

表1水泥剂量与压实度参考值

弱风化中风化强风化

填筑

交通等级

层位水泥剂量压实度水泥剂量压实度水泥剂量压实度

（%）（%）（%）（%）（%）（%）

轻、中交通-≥982≥962≥96

上路床重交通2≥962≥983≥96

特重、极重交通3≥983≥994≥99

轻、中交通

-≥96-≥982≥96

重交通

下路床2≥99

特重、极重交通-≥962≥963≥97

4≥96

轻、中交通

上路堤重交通-≥94-≥942≥94

特重、极重交通

轻、中交通

下路堤重交通-≥93-≥93-≥97

特重、极重交通

7施工

7.1一般要求

7.1.1开工前应调查收集施工范围内地质、水文、气象等资料，核对千枚岩类别及分布，编制施工组

织设计。

7.1.2开工前应设置临时排水设施，施工期间排水应畅通。

7.1.3本文件未涉及内容应符合JTG/T3610的要求。

7.2施工准备

7.2.1每作业段施工机械设备应符合表2的规定，需补强压实时宜增加落锤式强夯机或智能连续强夯

机。

2

DB61/T1398—2021

表2千枚岩路基施工机械设备

机械名称台数（台、套），不少于

挖掘机3

装载机1

自卸车11

推土机1

平地机1

洒水车2

路拌机1

振动压路机1

羊足碾2

注：工作性能良好

7.2.2按设计图纸放样并确定路基用地界桩、路堤坡脚、边沟等桩位。中、边桩恢复宜为10m桩距，

并在路基外侧距坡脚0.5m处设置标尺，便于施工时控制松铺厚度和填筑高度。

7.2.3清除路基范围内树木、树根等，清理地表腐殖土、表土、草皮等，并整平压实基底。

7.2.4通过试验段确定填筑方案和施工工艺，试验段长度不小于100m。

7.3施工工序

施工工序见图1。

图1施工工序图

7.4运输

7.4.1填料运输时应覆盖，减少水分挥发和环境污染。

7.4.2作业面应划出方格网，将千枚岩填料卸在方格网内。

7.5摊铺

7.5.1上料结束后，推土机由低到高按路线纵向摊铺整平，不得进行横向作业。压实厚度不宜大于30

cm。

7.5.2整平后，采用羊足碾错轮1/3碾压3遍，确保大块千枚岩破碎完全、粗细均匀。

7.5.3水泥改良千枚岩填筑路基应满足下列要求；

a)水泥优先采用机械摊铺，采用人工摊铺时应摊铺均匀；

b)水泥摊铺结束后，采用路拌法由低到高按路线纵向拌和，拌和深度应到位，不得留有夹层；

c)拌和结束后，采用20T及以上振动压路机稳压、平地机整平。

7.6压实

7.6.1压实方案可参考表3。

3

DB61/T1398—2021

表3压实方案

压实机械压实度（%）碾压工艺组合

93/94静压1遍+羊足碾碾压3遍+强振3遍+静压2遍

96静压1遍+羊足碾碾压3遍+强振5遍+静压2遍

压路机97静压1遍+羊足碾碾压3遍+强振5遍+静压2遍

98静压1遍+羊足碾碾压3遍+强振6遍+静压2遍

99静压1遍+羊足碾碾压3遍+强振7遍+静压2遍

落锤式强夯机静压1遍+羊足碾碾压3遍+强振2遍+强夯5次+静压1遍

补强压实

智能连续强夯机静压1遍+羊足碾碾压3遍+强振2遍+强夯6次+静压1遍

7.6.2碾压工艺应符合下列要求：

a)平地机整平后，采用20T及以上振动压路机进行碾压。

b)碾压应重叠1/3轮宽，两侧应多碾压2遍。碾压速度小于4km/h，振动频率宜为40Hz、振幅

1mm～2mm。

c)直线段应从外侧向路中心碾压，超高路段由低侧向高侧碾压。

7.6.3补强压实时，宜采用落锤式强夯工艺或智能连续强夯工艺。

7.6.
