GB/T 44182-2024 支持北斗的移动终端性能技术要求及测量方法 电磁兼容性能

ICS3310010

CCSL.06.

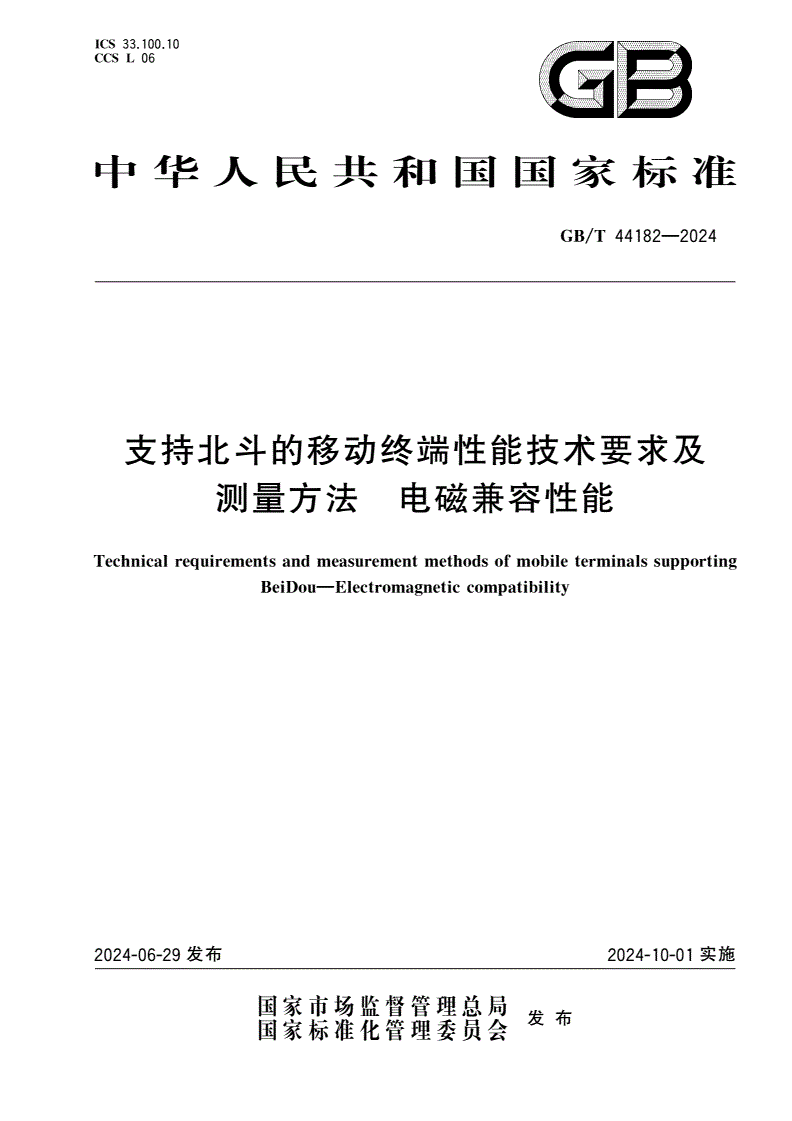

中华人民共和国国家标准

GB/T44182—2024

支持北斗的移动终端性能技术要求及

测量方法电磁兼容性能

Technicalrequirementsandmeasurementmethodsofmobileterminalssupporting

BeiDou—Electromagneticcompatibility

2024-06-29发布2024-10-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T44182—2024

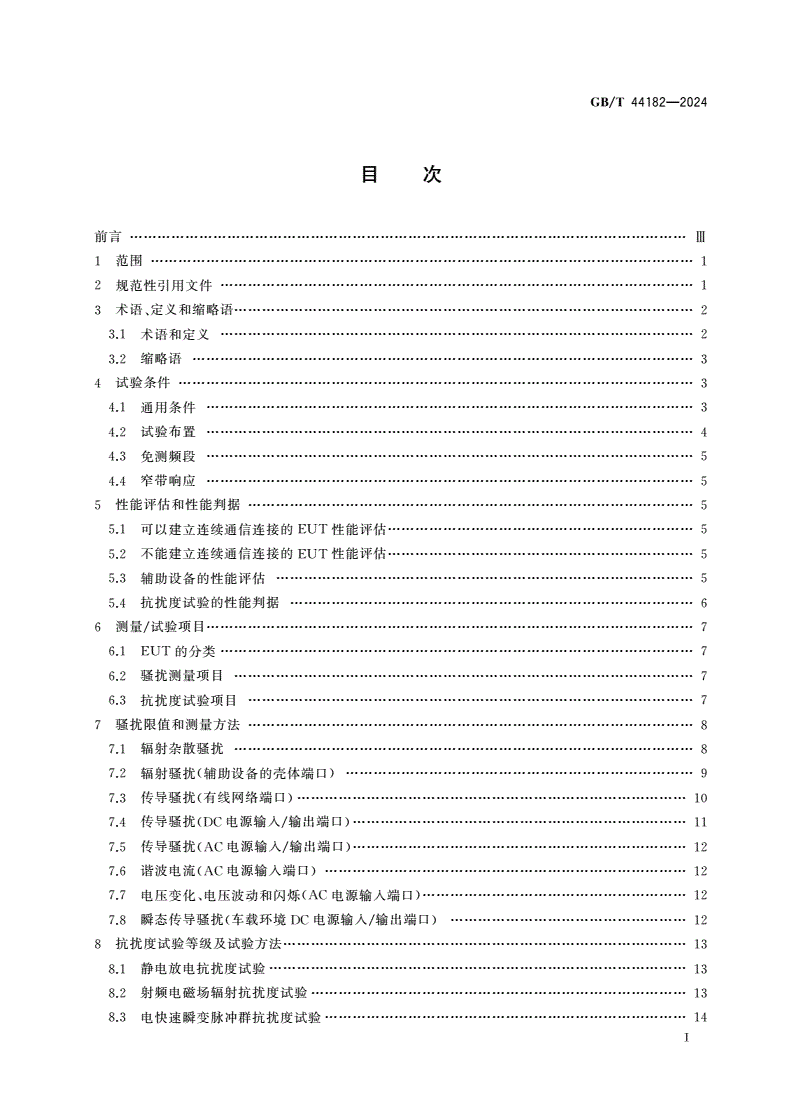

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语定义和缩略语

3、………………………2

术语和定义

3.1…………………………2

缩略语

3.2………………3

试验条件

4…………………3

通用条件

4.1……………3

试验布置

4.2……………4

免测频段

4.3……………5

窄带响应

4.4……………5

性能评估和性能判据

5……………………5

可以建立连续通信连接的性能评估

5.1EUT…………5

不能建立连续通信连接的性能评估

5.2EUT…………5

辅助设备的性能评估

5.3………………5

抗扰度试验的性能判据

5.4……………6

测量试验项目

6/……………7

的分类

6.1EUT…………………………7

骚扰测量项目

6.2………………………7

抗扰度试验项目

6.3……………………7

骚扰限值和测量方法

7……………………8

辐射杂散骚扰

7.1………………………8

辐射骚扰辅助设备的壳体端口

7.2()…………………9

传导骚扰有线网络端口

7.3()…………10

传导骚扰电源输入输出端口

7.4(DC/)………………11

传导骚扰电源输入输出端口

7.5(AC/)………………12

谐波电流电源输入端口

7.6(AC)……………………12

电压变化电压波动和闪烁电源输入端口

7.7、(AC)…………………12

瞬态传导骚扰车载环境电源输入输出端口

7.8(DC/)……………12

抗扰度试验等级及试验方法

8……………13

静电放电抗扰度试验

8.1………………13

射频电磁场辐射抗扰度试验

8.2………………………13

电快速瞬变脉冲群抗扰度试验

8.3……………………14

Ⅰ

GB/T44182—2024

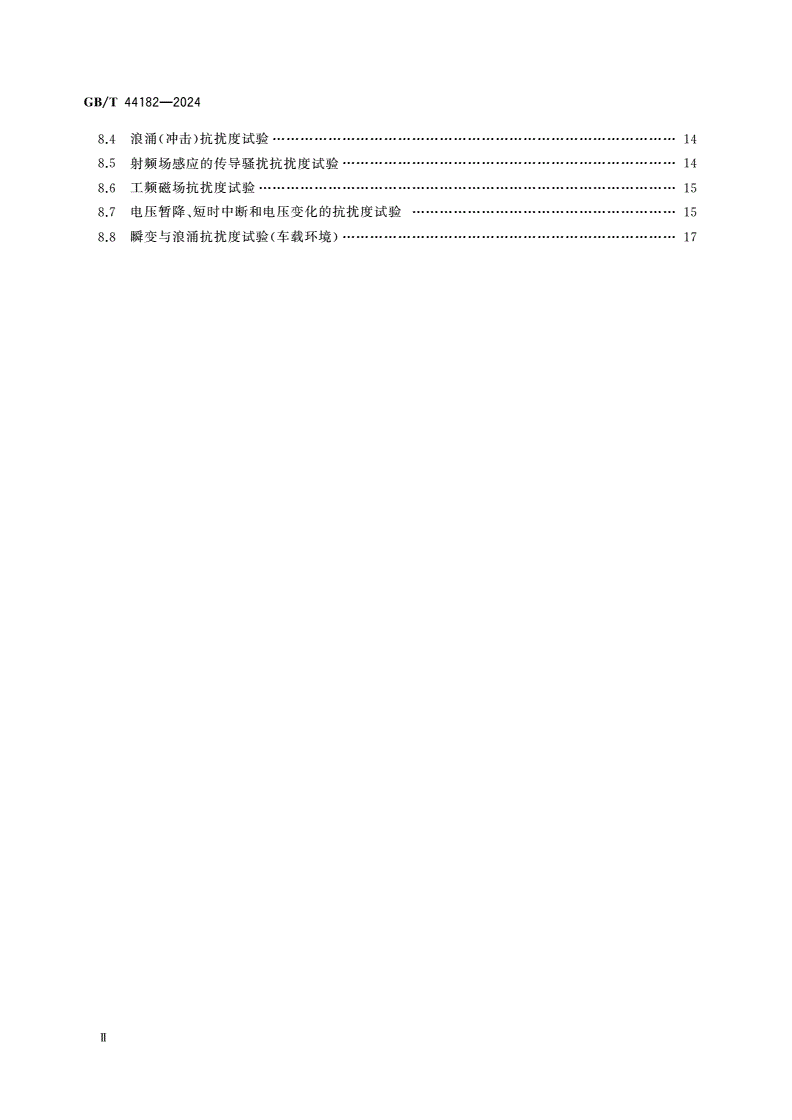

浪涌冲击抗扰度试验

8.4()……………14

射频场感应的传导骚扰抗扰度试验

8.5………………14

工频磁场抗扰度试验

8.6………………15

电压暂降短时中断和电压变化的抗扰度试验

8.7、…………………15

瞬变与浪涌抗扰度试验车载环境

8.8()………………17

Ⅱ

GB/T44182—2024

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中华人民共和国工业和信息化部提出

。

本文件由全国通信标准化技术委员会归口

(SAC/TC485)。

本文件起草单位中国信息通信研究院联想北京有限公司博泰车联网科技上海股份有限公

:、()、()

司国家无线电监测中心检测中心深圳信息通信研究院博鼎实华北京技术有限公司

、、、()。

本文件主要起草人熊宇飞史锁兰杨晓丽王雪周镒肖雳刘宝殿张博钧曹珺飞杨磊应臻恺

:、、、、、、、、、、、

刘金龙张杰王文俭安海龙卢博万铭

、、、、、。

Ⅲ

GB/T44182—2024

支持北斗的移动终端性能技术要求及

测量方法电磁兼容性能

1范围

本文件规定了支持北斗的移动通信终端的电磁兼容性要求描述了其测量方法

(EMC),。

本文件适用于在固定位置使用的便携和车载使用的支持北斗的移动终端的检验检测

、EMC。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

无线电骚扰和抗扰度测量设备和测量方法规范第部分无线电骚扰和抗扰

GB/T6113.1041-4:

度测量设备辐射骚扰测量用天线和试验场地

无线电骚扰和抗扰度测量设备和测量方法规范第部分无线电骚扰和抗扰

GB/T6113.2032-3:

度测量方法辐射骚扰测量

信息技术设备多媒体设备和接收机电磁兼容第部分发射要求

GB/T9254.1、1:

电磁兼容限值第部分谐波电流发射限值设备每相输入电流

GB17625.11:(≤16A)

电磁兼容限值对每相额定电流且无条件接入的设备在公用低压供电

GB/T17625.2≤16A

系统中产生的电压变化电压波动和闪烁的限制

、

电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.2

电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.3

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.4

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GB/T17626.5()

电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

GB/T17626.6

电磁兼容试验和测量技术工频磁场抗扰度试验

GB/T17626.8

电磁兼容试验和测量技术第部分对每相输入电流小于或等于设

GB/T17626.1111:16A

备的电压暂降短时中断和电压变化抗扰度试验

、

电磁兼容试验和测量技术直流电源输入端口电压暂降短时中断和电压变

GB/T17626.29、

化的抗扰度试验

车辆船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法

GB/T18655、

道路车辆电气电子部件对传导和耦合引起的电骚扰试验方法第部分沿

GB/T21437.2/2:

电源线的电瞬态传导发射和抗扰性

道路车辆电气电子部件对传导和耦合引起的电骚扰试验方法第部分对

GB/T21437.3/3:

耦合到非电源线电瞬态的抗扰性

无线电设备杂散发射技术要求和测量方法

YD/T1483

1

GB/T44182—2024

3术语定义和缩略语

、

31术语和定义

.

下列术语和定义适用于本文件

。

311

..

网络辅助北斗定位模式network-assistedpositioningmodeofBeiDou

利用移动通信网络辅助北斗卫星进行定位的一种模式

。

312

..

辅助设备ancillaryequipmentAE

;

与无线通信设备相连能够提供额外的操作或控制特性如将操作或控制延伸到其他位置但不

,(,),

能独立于无线设备使用且不属于主设备基本功能子单元的设备

,。

注与辅助设备相连接的无线通信设备在没有辅助设备时仍能进行发射和或接收等预定操作

:,/。

313

..

端口port

指定设备装置与外部电磁环境之间的特定接口

()。

注端口示例见图

:1。

图1端口示例

314

..

壳体端口enclosureport

设备的物理边界

。

注电磁场通过该边界辐射或侵入插件的物理边界由宿主单元定义

:,。

315

..

一体化天线integralantenna

与设备永久连接且被视为壳体端口一部分内置或外置的天线

()。

316

..

车载设备vehicularequipment

固定安装在车辆上由车辆的电源系统供电或在车辆上使用且配备车载电源适配器使用车辆电源

,

系统供电的移动终端

。

317

..

信道带宽channelbandwidth

在蜂窝的上行链路和下行链路中配置的单载波传输带宽

。

注信道带宽单位为兆赫兹为发信机和收信机的射频设备提供参考

:(MHz),。

318

..

有线网络端口wirednetworkport

以语音数据和信号的传输为目的直接连接到单用户或多用户的通信网络端口

、,。

示例公共电话网数字用户线路以太网和类似网络端口

:、(xDSL)、。

2

GB/T44182—2024

319

..

业务模式trafficmode

用户设备处于开启状态且与无线资源控制模块建立连接的模式

,。

3110

..

空闲模式idlemode

用户设备处于开启状态但没有建立无线资源控制连接的模式

。

3111

..

便携设备portableequipmentPE

;

功能齐全独立式且便于携带的移动终端

、。

注通常由单一模块组成但可能包含几个内部互联的模块

:PE,。

32缩略语

.

下列缩略语适用于本文件

。

辅助北斗卫星导航系统

A-BDS:(Assisted-BeiDouNavigationSatelliteSystem)

交流

AC:(AlternatingCurrent)

直流

DC:(DirectCurrent)

电磁兼容

EMC:(ElectromagneticCompatibility)

被测设备

EUT:(EquipmentUnderTest)

线路阻抗稳定网络

LISN:(LineImpedanceStabilizationNetwork)

均方根

RMS:(RootMeanSquare)

系统模拟器

SS:(SystemSimulator)

4试验条件

41通用条件

.

通用试验条件如下

。

应在正常试验环境下进行试验试验条件应记录在测试报告中

———EUT,。

当具有可分离的一体化天线时应按正常使用时的方式装上天线进行测试

———EUT,。

试验布置应接近正常或典型的实际运行状态

———。

如果是系统的一部分或同辅助设备相连那么在试验时应连上最小典型配置的

———EUT,,EUT

辅助设备并且与辅助设备相连的端口应被激活

,。

如果有大量的端口应挑选足够数量的端口以确保能模拟实际情况且不同类型的端口

———EUT,

都能被试验

。

在试验中工作模式和配置应记录在测试报告中

———。

试验前应通过测试确认处于最大功率发射状态下测试结果记录在测试报告中

———,EUT,。

对于不需要移动通信网络的辅助通过接收北斗卫星信号直接定位的终端设备需要使用卫星

———,,

模拟器产生卫星导航信号仿真卫星运行轨道大气时延误差以及用户运动轨迹

,、。

对于网络辅助北斗定位模式的北斗终端设备则需要卫星模拟器和基站模拟器且基站模拟器

———,,

应支持

A-BDS。

如果支持多个工作模式则在每一个工作模式下都应进行试验例如的网络辅

———EUT,。,EUT

3

GB/T44182—2024

助北斗定位模式支持终端主导定位和终端辅助定位设备则两种

(MS-Based)(MS-Assisted),

模式都应试验

。

42试验布置

.

421通用要求

..

包括以下要求

。

测试时应选取支持的北斗频率

———EUT。

与建立通信连接应置于试验环境之外

———EUTSS,SS。

辅助测试设备宜放置在试验区域外如放置在试验区域内辅助测试设备不应影响的试

———,,EUT

验结果或其带来的影响应被排除

,。

注辅助测试设备是指辅助工作使正常工作和或监视工作状态的设备

:EUT,EUT/EUT。

在条件允许时为减少测试时间的发信机部分和收信机的试验可同时进行

———,,EUT。

抗扰度试验应在以下两种操作模式下进行

———:

建立通信链路发射业务模式例如短报文业务

●(),:;

建立通信链路接收业务模式例如定位业务

●(),:。

测量时宜避免骚扰信号对测量设备的影响

———。

422发信机输入端试验布置

..

发信机输入端试验布置如下

:

通过内部或外部信号源产生适当的正常调制信号进入发信机输入端口外部信号源应位于试

———,

验环境之外

;

应保证连续发射

———SSEUT。

423发信机输出端试验布置

..

发信机输出端试验布置如下

:

如果含有外置的射频天线端口并且此端口通常情况下通过同轴电缆连接建立

———EUT50Ω,,

通信连接的有用信号应通过同轴电缆从此端口馈入

;

如果含有外置的射频天线端口但此端口通常不与同轴电缆连接建立通信连接

———EUT50Ω,,

的有用信号应通过测试环境内的天线馈入

;

如果不含外置的射频天线端口如一体化天线设备建立通信连接的有用信号应

———EUT50Ω(
