GB/T 21195-2007 移动通信室内信号分布系统天线技术条件

ICS33.120.40

M51QB

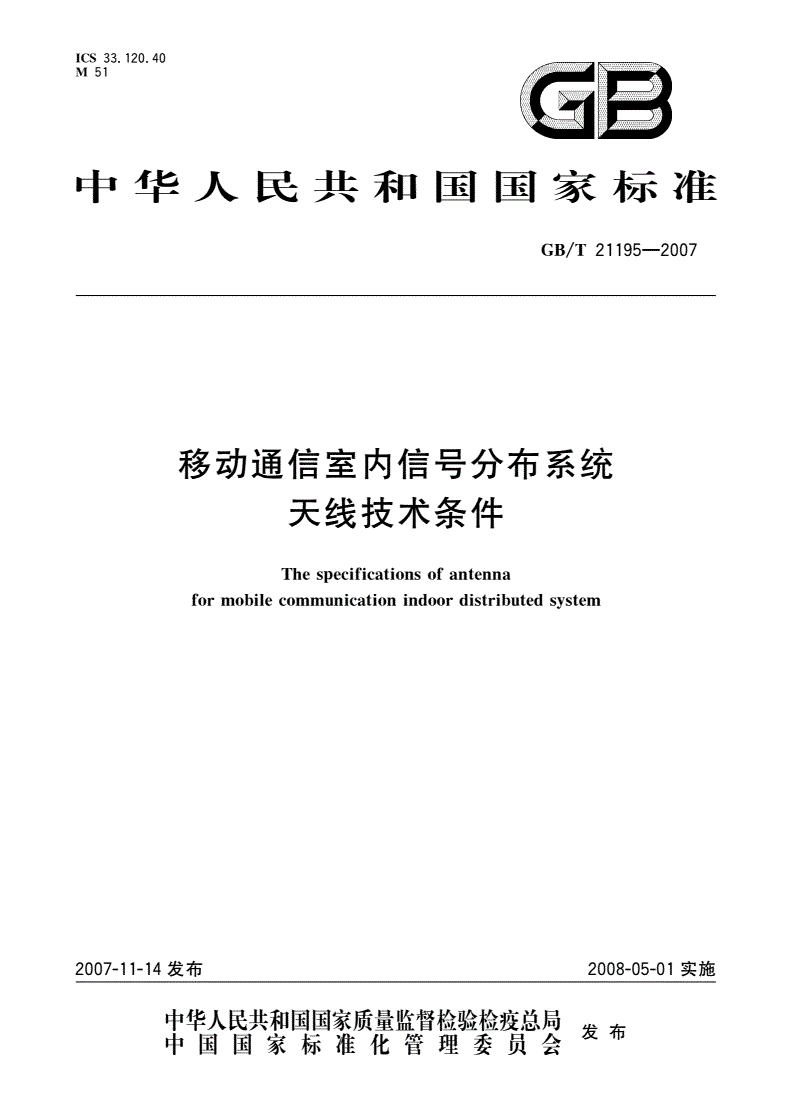

中华人民共和国国家标准

GB/T21195—2007

移动通信室内信号分布系统

天线技术条件

Thespecificationsofantenna

formobilecommunicationindoordistributedsystem

2007-11-14发布2008-05-01实施

发布

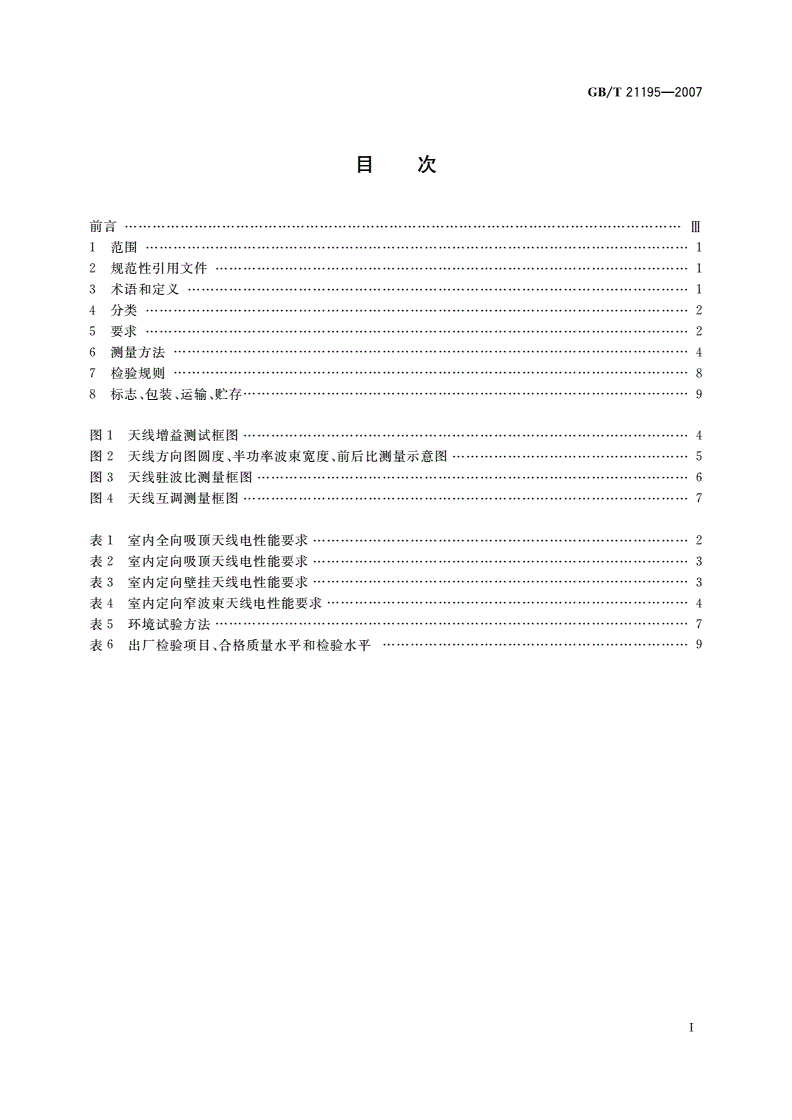

GB/T21195—2007

次

前言ni

i范围1

2规范性引用文件1

3术语和定义1

4分类2

5要求2

6测量方法4

7检验规则8

8标志、包装、运输、贮存9

图1天线增益测试框图4

图2天线方向图圆度、半功率波束宽度、前后比测量示意图5

图3天线驻波比测量框图6

图4天线互调测量框图7

表1室内全向吸顶天线电性能要求2

表2室内定向吸顶天线电性能要求3

表3室内定向壁挂天线电性能要求3

表4室内定向窄波束天线电性能要求4

表5环境试验方法7

表6出厂检验项、合格质量水平和检验水平9

T

GB/T21195—2007

-1.Z-—1—

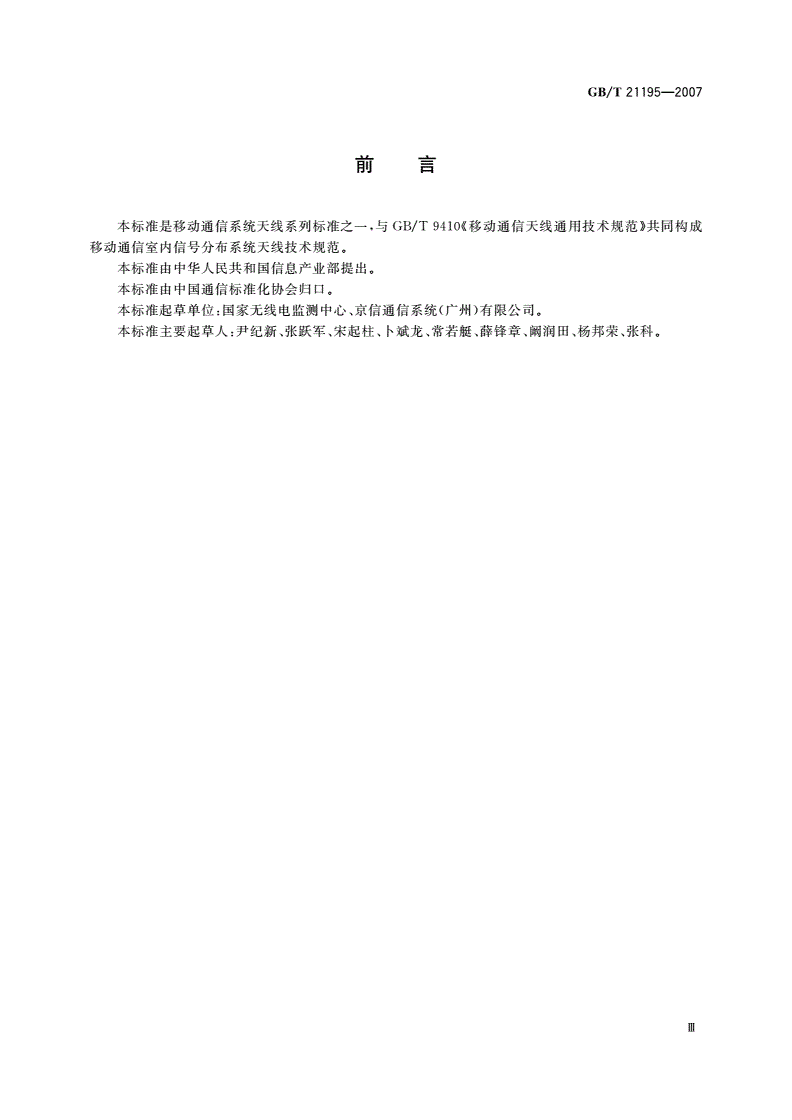

刖弓

本标准是移动通信系统天线系列标准之一，与GB/T9410《移动通信天线通用技术规范》共同构成

移动通信室内信号分布系统天线技术规范。

本标准由中华人民共和国信息产业部提出。

本标准由中国通信标准化协会归口。

本标准起草单位：国家无线电监测中心、京信通信系统（广州）有限公司。

本标准主要起草人：尹纪新、张跃军、宋起柱、卜斌龙、常若艇、薛锋章、阚润田、杨邦荣、张科。

ni

GB/T21195—2007

移动通信室内信号分布系统

天线技术条件

1范围

本标准规定了移动通信室内信号分布系统天线的术语和定义、分类、电性能、机械特性、环境条件、

测量方法、检验规则以及标志、包装、运输和贮存。

本标准适用于工作频段为806MHz〜880MHz、885MHz〜960MHz.l710MHz~l880MHz、

1880MHz〜1920MHz、l920MHz〜2170MHz.2300MHz〜2400MHz移动通信室内信号分布系

统天线。同类型其他频段、规格的天线也可参照使用。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志(GB/T191—2000,eqvISO780：1997)

GB/T2423.1电工电子产品环境试验第2部分：试验方法试验：低温(GB/T2423.1-

2001,idtIEC60068-2-1:1990)

GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温(GB/T2423.2-

2001,idtIEC60068-2-2:1974)

GB/T2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法(GB/T2423.3—1993,

eqvIEC60068-2-3:1984)

GB/T2423.5电工电子产品环境试验第2部分:试验方法试验Ea和导则：冲击(GB/T2423.5-

1995,idtIEC60068-2-27：1987)

GB/T2423.6电工电子产品环境试验第2部分：试验方法试验Eb和导则:碰撞(GB/T2423.6-

1995,idtIEC60068-2-29:1987)

GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动(正弦)

(GB/T2423.10—1995,idtIEC60068-2-6：1982)

GB/T282&1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划

(GB/T282&1--2003,ISO2859-1：1999,IDT)

GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)

GB/T3873通信设备产品包装通用技术条件

GB/T9410移动通信天线通用技术规范(GB/T9410—1988,neqIEC489-8：1984)

3术语和定义

GB/T9410确立的以及下列术语和定义适用于本标准。

3.1

室内全向吸顶天线indoorceil-mountedomnidirectionalantenna

在给定锥面内辐射强度呈无方向性的室内吸顶天线。

3.2

室内定向吸顶天线indoorceil-mounteddirectionalantenna

在给定锥面内辐射强度有方向性的室内吸顶天线。

GB/T21195—2007

3.3

室内定向壁挂天线indoorwall-mounteddirectionalantenna

壁挂安装的定向天线。

3.4

室内定向窄波束天线indoornarrow-beamdirectionalantenna

具有比壁挂天线波束宽度相对更窄的定向天线。

3.5

多频段天线multi-bandantenna

能同吋满足多个射频频段技术要求的天线。

3.6

无源互调passiveintermodulation

当两个或多个发射频率信号经过天线吋，由于天线的非线性而引起的与原信号频率有和差关系、并

落在接收频带内的射频信号。

4分类

4.1室内全向吸顶天线。

4.2室内定向吸顶天线。

4.3室内定向壁挂天线。

4.4室内定向窄波束天线。

5要求

5.1电性能要求

5.1.1室内全向吸顶天线电性能要求(见表l)o

5.1.2室内定向吸顶天线电性能要求(见表2)。

5.1.3室内定向壁挂天线电性能要求(见表3)。

5.1.4室内定向窄波束天线电性能要求(见表4)。

5.1.5防雷性能要求：直接接地。

表1室内全向吸顶天线电性能要求

垂直面

方向图电压功率接口

频段/MHz增益*7dBi半功率互调,/dBm

圆度b/dB驻波比容限/W类型

波束宽度*7(°)

806〜880。2±1±285<-107<1.550

885〜960

3±1±265<-107<1.550

1710〜1880(DN-50

1880〜19204±1±250<-107<1.550(2)SM

1920〜2170

2300〜24005±1±240<-107<1.550

a指天线最大辐射方向的增益值，取同一频段内高中低三个频率点增益的分贝平均值。

b指水平而方向图圆度，从0=9()°利0=12()°两个切割而方向图中获得。其中，单频段的吸顶天线和宽频段吸

顶天线的低频段采用0=9()°切割而的圆度作为考核指标；宽频段吸顶天线的高频段采用0=120°切割而的圆

度作为考核指标。

c参考值。

d指三阶互调，输送到天线的两个不同频率信号的功率均为2()dBm；时分双工方式无互调要求；SM接口型号

无互调要求。

e对于多频段天线，不同的频段允许选用不同的增益档作为检测指标。

2

GB/T21195—2007

表2
