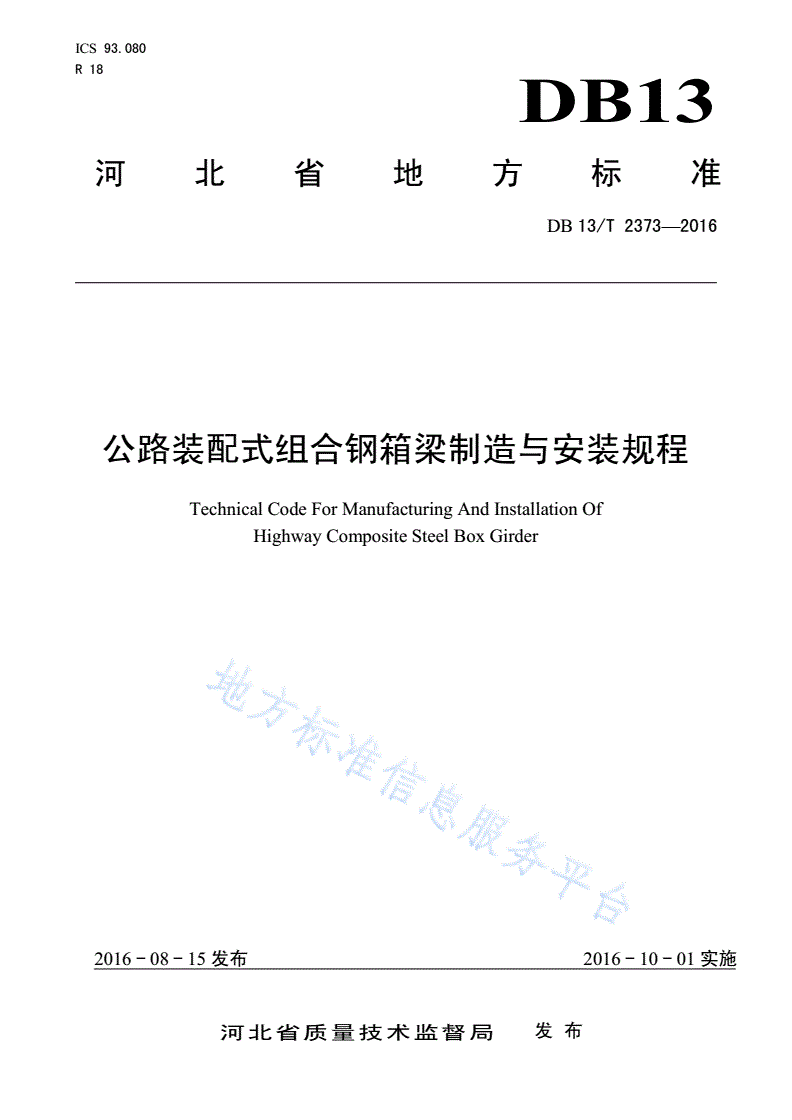

ICS93.080

R18

DB13

河北省地方标准

DB13/T2373—2016

公路装配式组合钢箱梁制造与安装规程

TechnicalCodeForManufacturingAndInstallationOf

HighwayCompositeSteelBoxGirder

2016-08-15发布2016-10-01实施

河北省质量技术监督局发布

DB13/T2373—2016

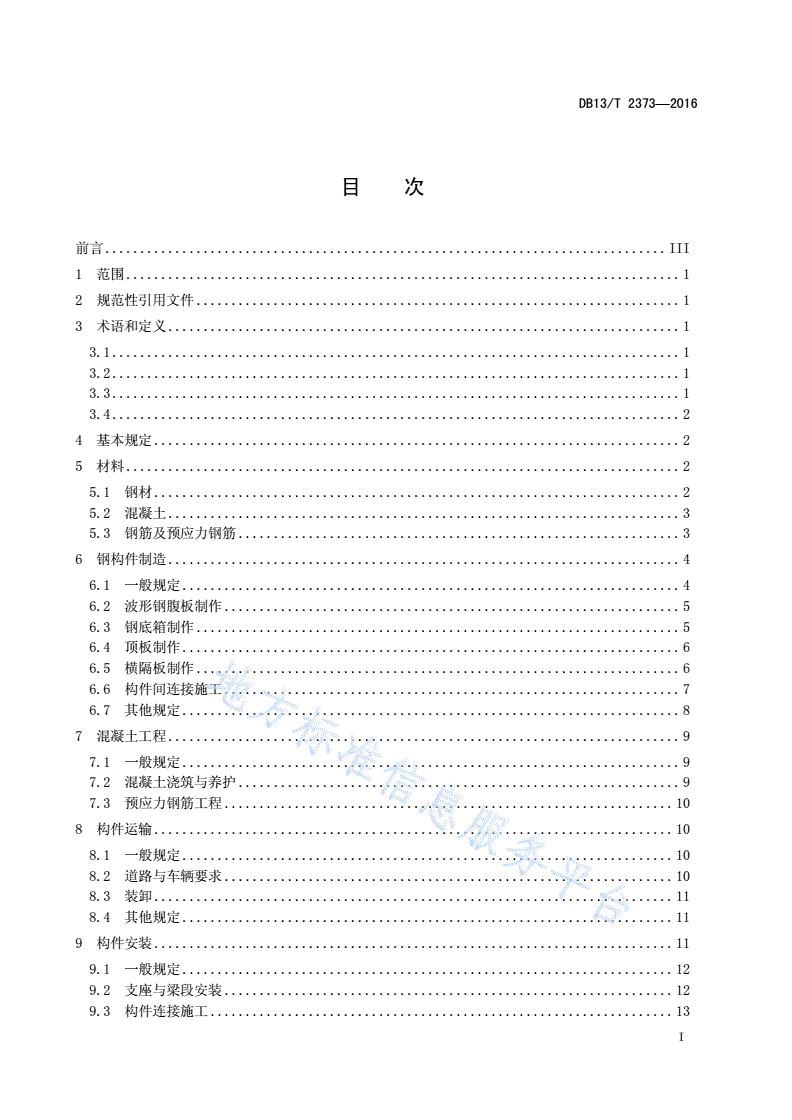

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

3.1.................................................................................1

3.2.................................................................................1

3.3.................................................................................1

3.4.................................................................................2

4基本规定...........................................................................2

5材料...............................................................................2

5.1钢材...........................................................................2

5.2混凝土.........................................................................3

5.3钢筋及预应力钢筋...............................................................3

6钢构件制造.........................................................................4

6.1一般规定.......................................................................4

6.2波形钢腹板制作.................................................................5

6.3钢底箱制作.....................................................................5

6.4顶板制作.......................................................................6

6.5横隔板制作.....................................................................6

6.6构件间连接施工.................................................................7

6.7其他规定.......................................................................8

7混凝土工程.........................................................................9

7.1一般规定.......................................................................9

7.2混凝土浇筑与养护...............................................................9

7.3预应力钢筋工程................................................................10

8构件运输..........................................................................10

8.1一般规定......................................................................10

8.2道路与车辆要求................................................................10

8.3装卸..........................................................................11

8.4其他规定......................................................................11

9构件安装..........................................................................11

9.1一般规定......................................................................12

9.2支座与梁段安装................................................................12

9.3构件连接施工..................................................................13

I

DB13/T2373—2016

9.4涂装施工.....................................................................13

9.5桥面铺装施工.................................................................13

9.6其他附属设施施工.............................................................14

10验收............................................................................14

10.1一般规定....................................................................14

10.2钢构件验收..................................................................15

10.3混凝土构件验收..............................................................15

11养护............................................................................15

11.1一般规定....................................................................15

11.2保养小修....................................................................16

11.3结构检测与评定..............................................................16

II

DB13/T2373—2016

前言

本规程按照GB/T1.1-2009给出的规则起草。

本规程由河北省交通运输厅提出并归口。

本规程起草单位：邢台路桥建设总公司、河北省交通规划设计院、同济大学。

本规程主要起草人：宋田兴、刘建奇、陈维珍、朱冀军、马朝波、刘永春、华鹏年、徐俊、栾文

辉、杨立伟、智韶宇、张孟强、郑会玺、程丰臣、刘杰、赵子璞、王珑珑、张俊志、李丽、尚林菁。

III

DB13/T2373—2016

公路装配式组合钢箱梁制造与安装规程

1范围

本规程规定了装配式组合钢箱梁桥上部结构制造、运输、安装、验收、养护中的基本原则和相关

技术要求。

本规程适用于装配式组合钢箱梁桥的施工与养护工程。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50205钢结构工程施工质量验收规范

GB50204混凝土结构工程施工质量验收规范

GB50661钢结构焊接规程

JTGB01公路工程技术标准

JTGTF50公路桥涵施工技术规范

JTGF80/1公路工程质量检验评定标准

JTGH11公路桥涵养护规范

JGJ92无粘结预应力混凝土结构技术规程

JT/T722公路桥梁钢结构防腐涂装技术条件

CJJ2城市桥梁工程施工与质量验收规范

CJJ99城市桥梁养护技术规范

Q/CR9211-2015铁路钢桥制造规范

3术语和定义

下列术语和定义适用于本文件。

3.1

波形钢板corrugatedsteelplate

通过机械加工得到的波折形状的钢板。

3.2

剪力连接键shearconnector

是指通过剪力传递荷载，用于连接钢结构与混凝土结构并使两者共同受力的连接件。

3.3

聚合物混凝土polymerconcrete

1

DB13/T2373—2016

是颗粒型有机－无机复合材料的统称。又称为聚合物改性混凝土。与普通水泥混凝土相比，具有

高强、耐蚀、耐磨、粘结力强等优点。

3.4

装配式组合钢箱梁prefabricatedcompositesteelboxgirder

由波形钢腹板、灌混凝土钢套箱、钢-聚合物混凝土组合顶板、横隔板拼制而成的箱形结构梁。

4基本规定

4.1装配式组合钢箱梁制造、运输、安装、验收及养护应符合本规程中相关章节的规定。

4.2在装配式组合钢箱梁制造、运输、安装及养护作业过程中应坚持安全可靠、经济合理、节能环保、

技术先进的作业原则。

4.3承担装配式组合钢箱梁制造、运输、安装、验收、养护各分阶段工程的合同单位，应具备完成相

应作业任务的乙级（省级）或以上资质并具有波形腹板桥梁相关工程经验。

4.4装配式组合钢箱梁的制造、运输、安装、验收、养护等作业应建立健全的质量管理体系和质量检

验制度。各项工作应严格按现行国家和行业相关安全生产法规执行。

4.5实施装配式组合钢箱梁的制造、运输、安装、验收、养护等作业，宜采用耐久性高、易于回收的

材料。作业期间应设置专用场地用于废弃物回收、堆放、填埋。对可能导致污染的废物废水应先进行

无害化处理或排入环保部门指定的专用排污沟渠。

4.6装配式组合钢箱梁制造与安装单位在施工前应对设计文件进行工艺审查，领会设计意图，编制并

熟悉施工文件。需要修改设计时应取得设计单位同意，并办理相应设计变更文件。建设单位应安排设

计单位进行技术交底。装配式组合钢箱梁安装单位在开工前应进行现场踏勘与核对。

4.7用于制造、运输、安装、验收、养护装配式组合钢箱梁的相关机械设备应定期维护：

a)对于测量仪器和计量器具应按国家或行业现行相关规程的规定定期进行校准和检定，对经检

定精度达不到要求的仪器应在校正精度后再投入使用；

b)对于涉及作业安全的设备应按国家或行业现行相关规程的要求进行定期安全检查，排除安全

隐患，合格后方允许投入使用。

4.8承担装配式组合钢箱梁制造、运输、安装、养护工程的单位应依据国家或行业相关标准的规定对

作业人员开展安全及技术培训，经考试合格后，方允许从事相关工作。

5材料

5.1钢材

5.1.1钢板、钢铸件、栓钉连接件等钢材进厂时应按现行国家或行业产品标准及设计文件中的规定对

其品种、规格和性能进行检验。非标准产品应满足设计文件及合同中的相关技术要求。

5.1.2钢构件表面存在锈蚀、麻点或划痕时，这些缺陷的深度不得超过0.05倍板厚，其范围不得超

过构件表面积或宽度的0.1倍。钢构件表面不得存在裂纹。

2

DB13/T2373—2016

5.1.3波形钢腹板宜应采用整板加工，不得采用多块小尺寸板焊接拼成大板使用。

5.1.4施工用焊丝和焊剂的品种、规格和性能应符合国家产品标准及设计文件中的相关要求。

5.1.5涂装材料、固化剂和稀释剂的品种、规格和性能应符合国家产品标准及设计文件中的相关要求，

其保质期及面漆色泽和亮度应符合设计要求。

5.1.6圆柱头焊钉、焊接磁环的规格和性能应符合国家标准GB/T10433中的规定。

5.1.7制造用钢板初始变形超出行业施工标准关于材料初始
