YS/T 255-2009 钴

犐犆犛７７．１５０．７０

犎６２

中华人民共和国有色金属行业标准

犢犛／犜２５５—２００９

代替ＹＳ／Ｔ２５５—２０００

钴

犆狅犫犪犾狋

２００９１２０４发布２０１００６０１实施

中华人民共和国工业和信息化部发布

书

犢犛／犜２５５—２００９

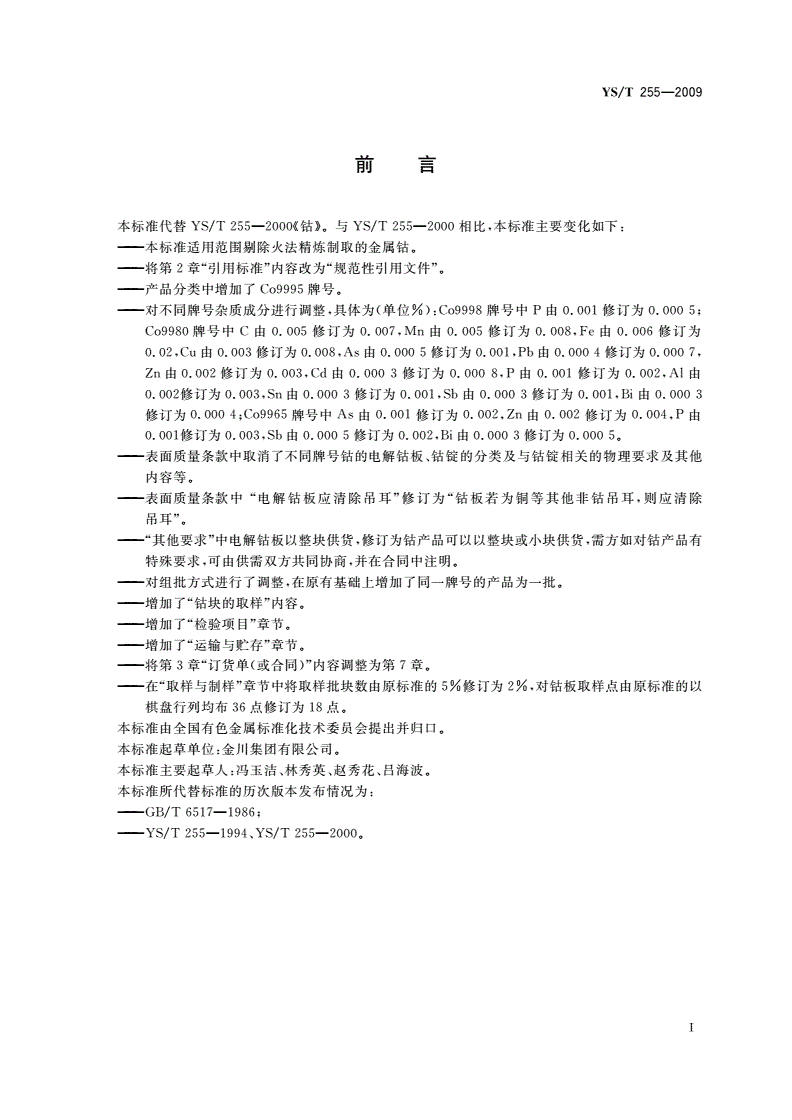

前言

本标准代替ＹＳ／Ｔ２５５—２０００《钴》。与ＹＳ／Ｔ２５５—２０００相比，本标准主要变化如下：

———本标准适用范围剔除火法精炼制取的金属钴。

———将第２章“引用标准”内容改为“规范性引用文件”。

———产品分类中增加了Ｃｏ９９９５牌号。

———对不同牌号杂质成分进行调整，具体为（单位％）：Ｃｏ９９９８牌号中Ｐ由０．００１修订为０．０００５；

Ｃｏ９９８０牌号中Ｃ由０．００５修订为０．００７，Ｍｎ由０．００５修订为０．００８，Ｆｅ由０．００６修订为

０．０２，Ｃｕ由０．００３修订为０．００８，Ａｓ由０．０００５修订为０．００１，Ｐｂ由０．０００４修订为０．０００７，

Ｚｎ由０．００２修订为０．００３，Ｃｄ由０．０００３修订为０．０００８，Ｐ由０．００１修订为０．００２，Ａｌ由

０．００２修订为０．００３，Ｓｎ由０．０００３修订为０．００１，Ｓｂ由０．０００３修订为０．００１，Ｂｉ由０．０００３

修订为０．０００４；Ｃｏ９９６５牌号中Ａｓ由０．００１修订为０．００２，Ｚｎ由０．００２修订为０．００４，Ｐ由

０．００１修订为０．００３，Ｓｂ由０．０００５修订为０．００２，Ｂｉ由０．０００３修订为０．０００５。

———表面质量条款中取消了不同牌号钴的电解钴板、钴锭的分类及与钴锭相关的物理要求及其他

内容等。

———表面质量条款中“电解钴板应清除吊耳”修订为“钴板若为铜等其他非钴吊耳，则应清除

吊耳”。

———“其他要求”中电解钴板以整块供货，修订为钴产品可以以整块或小块供货，需方如对钴产品有

特殊要求，可由供需双方共同协商，并在合同中注明。

———对组批方式进行了调整，在原有基础上增加了同一牌号的产品为一批。

———增加了“钴块的取样”内容。

———增加了“检验项目”章节。

———增加了“运输与贮存”章节。

———将第３章“订货单（或合同）”内容调整为第７章。

———在“取样与制样”章节中将取样批块数由原标准的５％修订为２％，对钴板取样点由原标准的以

棋盘行列均布３６点修订为１８点。

本标准由全国有色金属标准化技术委员会提出并归口。

本标准起草单位：金川集团有限公司。

本标准主要起草人：冯玉洁、林秀英、赵秀花、吕海波。

本标准所代替标准的历次版本发布情况为：

———ＧＢ
