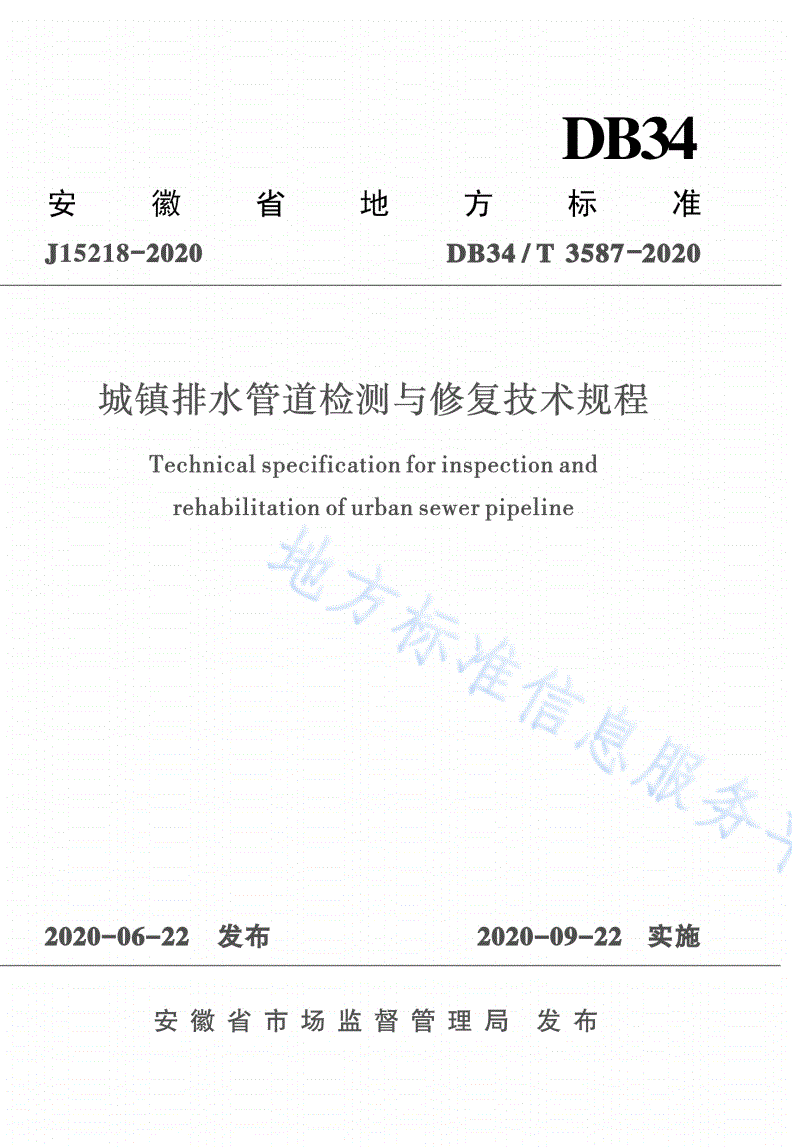

DB34/T 3587-2020 城镇排水管道检测与修复技术规程

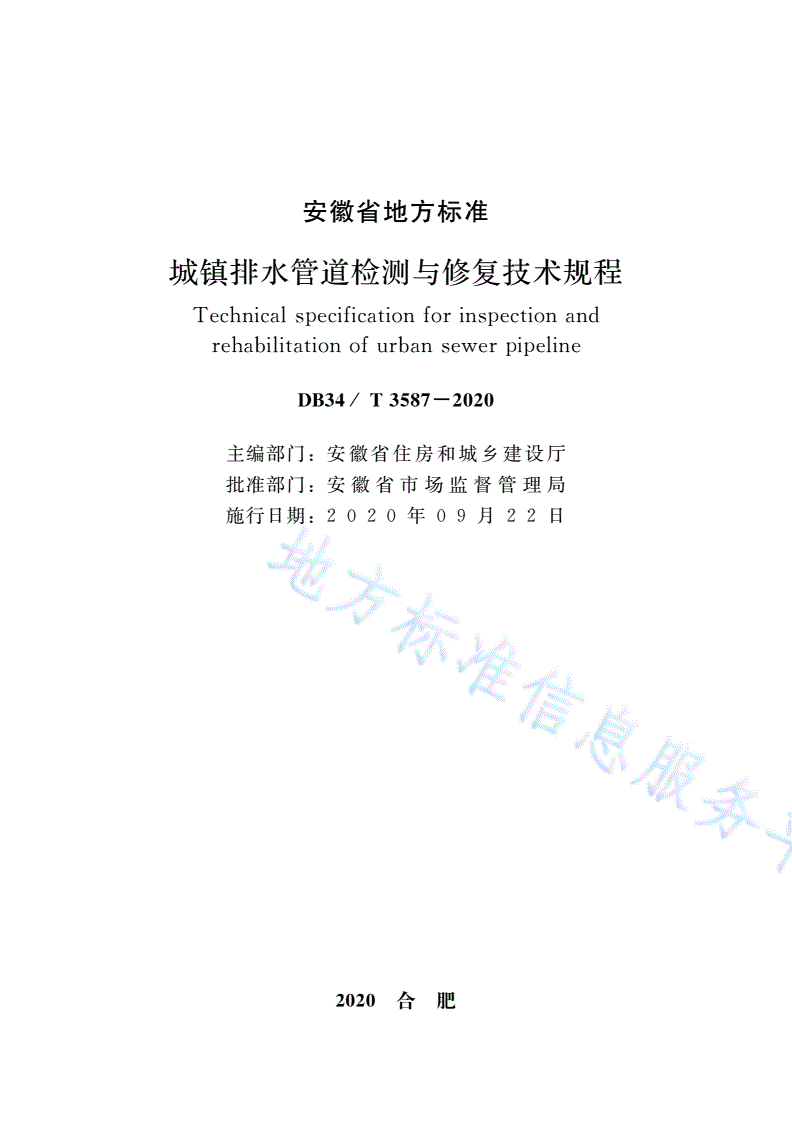

安徽省地方标准

城镇排水管道检测与修复技术规程

Ｔｅｃｈｎｉｃａｌｓｐｅｃｉｆｉｃａｔｉｏｎｆｏｒｉｎｓｐｅｃｔｉｏｎａｎｄ

ｒｅｈａｂｉｌｉｔａｔｉｏｎｏｆｕｒｂａｎｓｅｗｅｒｐｉｐｅｌｉｎｅ

犇犅３４／犜３５８７－２０２０

主编部门：安徽省住房和城乡建设厅

批准部门：安徽省市场监督管理局

施行日期：２０２０年０９月２２日

２０２０合肥

书

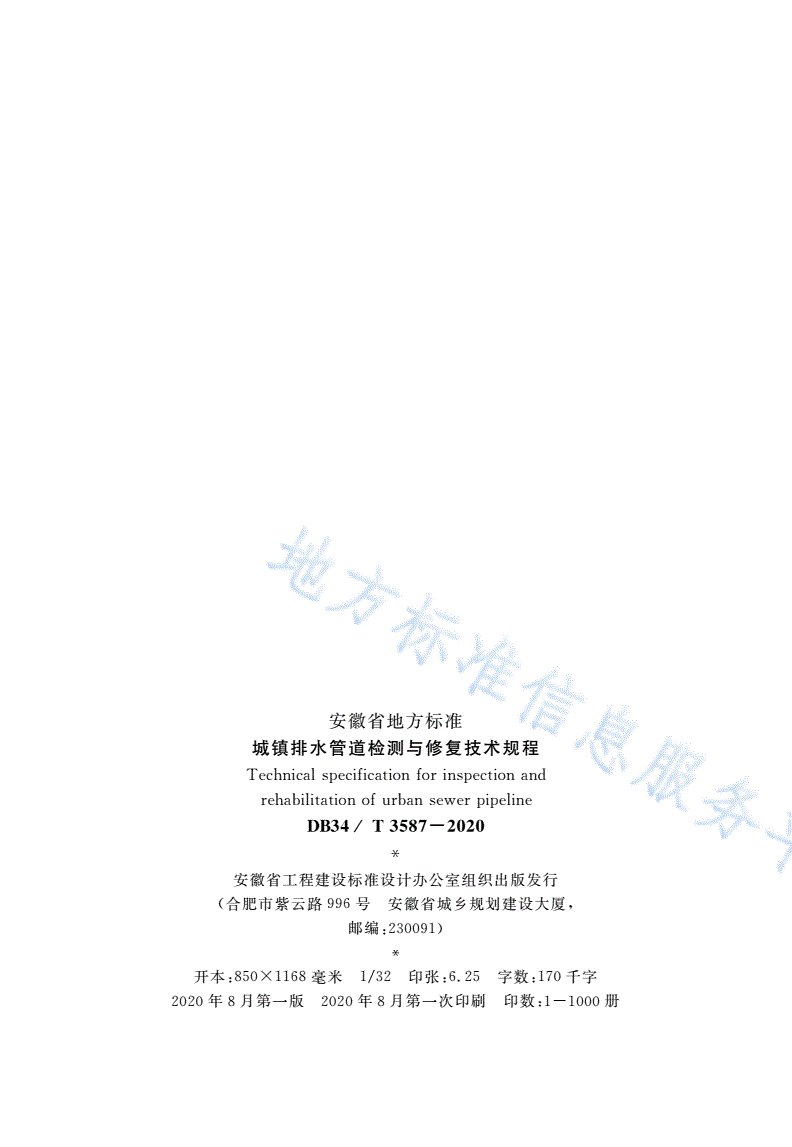

安徽省地方标准

城镇排水管道检测与修复技术规程

Ｔｅｃｈｎｉｃａｌｓｐｅｃｉｆｉｃａｔｉｏｎｆｏｒｉｎｓｐｅｃｔｉｏｎａｎｄ

ｒｅｈａｂｉｌｉｔａｔｉｏｎｏｆｕｒｂａｎｓｅｗｅｒｐｉｐｅｌｉｎｅ

犇犅３４／犜３５８７－２０２０

安徽省工程建设标准设计办公室组织出版发行

（合肥市紫云路９９６号安徽省城乡规划建设大厦，

邮编：２３００９１）

开本：８５０×１１６８毫米１／３２印张：６．２５字数：１７０千字

２０２０年８月第一版２０２０年８月第一次印刷印数：１－１０００册

安徽省住房和城乡建设厅

公告

第９８号

安徽省住房和城乡建设厅关于发布实施

《城镇排水管道检测与修复技术规程》的公告

我厅组织编制的《城镇排水管道检测与修复技术规程》，已

经省市场监督局批准为安徽省地方标准，该标准编号为ＤＢ３４／

Ｔ３５８７－２０２０，自２０２０年９月２２日起实施，请认真贯彻执行。

本标准在安徽省住房和城乡建设厅门户网站（ｈｔｔｐ：／／

ｄｏｈｕｒｄ．ａｈ．ｇｏｖ．ｃｎ）公开，并由安徽省工程建设标准设计办公

室负责组织出版发行。

安徽省住房和城乡建设厅

２０２０年８月１３日

３

安徽省市场监督管理局

公告

第２号

安徽省市场监督管理局关于批准发布

“公筷公勺服务规范”等１０２项地方标准的公告

安徽省市场监督管理局依法批准“公筷公勺服务规范”等

１０２项安徽省地方标准，现予以公布。

安徽省市场监督管理局

２０２０年６月２２日

５

安徽省地方标准清单

序地方标准代替

标准名称批准日期实施日期

号编号标准号

ＤＢ３４／Ｔ船闸工程施工技术

１２０２００６２２２０２００７２２

３５８６２０２０规程

ＤＢ３４／Ｔ高桩码头施工安全ＤＢ３４／Ｔ

２２０２００６２２２０２００７２２

９７８２０２０检查标准９７８－２００９

ＤＢ３４／Ｔ城镇排水管道检测

３２０２００６２２２０２００７２２

３５８７２０２０与修复技术规程

ＤＢ３４／Ｔ民用建筑外门窗工ＤＢ３４／Ｔ

４２０２００６２２２０２００７２２

１５８９２０２０程技术标准１５８９２０１２

桥梁波形钢腹板预

ＤＢ３４／Ｔ

５应力混凝土箱梁施２０２００６２２２０２００７２２

３５８８２０２０

工技术规程

ＤＢ３４／Ｔ叠合板式混凝土剪ＤＢ３４／

６２０２００６２２２０２００７２２

８１０２０２０力墙结构技术规程８１０２００８

６

前言

根据《安徽省市场监督管理局关于下达２０１９年第一批安

徽省地方标准制修订计划的函》（皖市监函〔２０１９〕５１０号）的要

求，结合省内外城镇排水管道检测与非开挖修复工程的特点，

编制组经广泛调查研究，认真总结实践经验，参考国家及行业

相关标准、规范及资料，并广泛征求意见，编制本规程。

本规程的主要技术内容是：１．总则；２．术语；３．基本规定；

４．管道与检查井检测；５．管道与检查井修复设计；６．管道与检

查井修复施工；７．工程验收。

本规程由安徽省住房和城乡建设厅负责归口管理，委托安

徽国祯环保节能科技股份有限公司负责具体技术内容的解释。

本规程执行过程中如有修改、补充的意见和建议，请及时反馈

至安徽国祯环保节能科技股份有限公司（地址：合肥市高新技

术产业开发区科学大道９１号，邮政编码：２３００８８，邮箱：ｇｚｅｐ＠

ｇｚｅｐ．ｃｏｍ．ｃｎ），以供以后修订时参考。

主编单位：安徽国祯环保节能科技股份有限公司

安徽省城建设计研究总院股份有限公司

安徽嘉瀚环境科技有限公司

参编单位：安徽省建设工程测试研究院有限责任公司

武汉中仪物联技术股份有限公司

北京隆科兴科技集团股份有限公司

深圳市施罗德工业集团有限公司

深圳市巍特环境科技股份有限公司

上海予通管道工程技术有限公司

合肥市市政设计研究总院

主要编写人员：张超张小龙袁波夏日东马荻

７

朱岚田井锋韩贵超李天宝陈雷

仝志强江军余江徽王茹刘宁

王鸿鹏蔡铁军郑洪标祝显学宋有聚

姚昊

主要审查人员：张敬玉柳勇李卫群张启国张强

徐佳王绕孔耀祖

８

目次

１总则………１

２术语………２

３基本规定……………………７

４管道与检查井检测…………１１

４．１电视检测……………１１

４．２声纳检测……………１４

４．３管道潜望镜检测……………………１６

４．４探地雷达检测………１８

４．５传统方法检查………２１

４．６检查井和雨水口检查………………２４

４．７管道状况综合评估…………………２６

５管道与检查井修复设计……４２

５．１一般规定……………４２

５．２材料规定……………４４

５．３内衬设计规定………５１

５．４水力计算……………５７

５．５工作坑设计…………５９

６管道与检查井修复施工……６０

６．１一般规定……………６０

６．２原有管道预处理……………………６１

６．３点状原位固化法……………………６２

６．４不锈钢套筒法………６３

６．５不锈钢双胀环法……………………６４

６．６管道化学灌浆法……………………６４

６．７热水原位固化法……………………６５

６．８紫外光原位固化法…………………６６

９

６．９机械制螺旋缠绕法…………………６８

６．１０管片内衬法…………６９

６．１１碎（裂）管法…………７０

６．１２垫衬法………………７１

６．１３检查井修复…………７３

７工程验收……………………７５

７．１一般规定……………７５

７．２原有管道及检查井预处理验收……７８

７．３管道修复更新、检查井修复验收……７９

７．４管道功能性实验……………………８５

７．５工程竣工验收………８５

附录Ａ管道缺陷分布图编绘………………８８

附录Ｂ时钟表示法示例……９０

附录Ｃ影像资料版头格式…………………９１

附录Ｄ现场记录表…………９２

附录Ｅ排水管道沉积状况纵断面图………９６

附录Ｆ检测成果表…………９８

附录Ｇ折叠管、缩径管复原试验及型材抽样检测………１０１

附录Ｈ带状型材接口严密性压力测试方法………………１０４

附录Ｉ闭气法试验方法……１０６

附录Ｊ速格垫锚固键抗拉拔试验方法……１０９

本规程用词说明……………１１１

引用标准名录………………１１２

条文说明……………………１１４

１０

Ｃｏｎｔｅｎｔｓ

１ＧｅｎｅｒａｌＰｒｏｖｉｓｉｏｎｓ…………１

２Ｔｅｒｍｓ………２

３ＢａｓｉｃＲｅｑｕｉｒｅｍｅｎｔｓ…………７

４ＰｉｐｅｌｉｎｅａｎｄＩｎｓｐｅｃｔｉｏｎＷｅｌｌＩｎｓｐｅｃｔｉｏｎ…１１

４．１ＣｌｏｓｅｄＣｉｒｃｕｉｔＴｅｌｅｖｉｓｉｏｎＩｎｓｐｅｃｔｉｏｎ………………１１

４．２ＳｏｎａｒＩｎｓｐｅｃｔｉｏｎ……………………１４

４．３ＰｉｐｅＱｕｉｃｋＶｉｅｗＩｎｓｐｅｃｔｉｏｎ………１６

４．４ＧｒｏｕｎｄＰｅｎｅｔｒａｔｉｎｇＲａｄａｒＩｎｓｐｅｃｔｉｏｎ……………１８

４．５ＴｒａｄｉｔｉｏｎａｌＭｅｔｈｏｄｓｏｆＩｎｓｐｅｃｔｉｏｎ…………………２１

４．６ＭａｎｈｏｌｅａｎｄＲｏａｄＧｕｌｌｙＩｎｓｐｅｃｔｉｏｎ………………２４

４．７ＣｏｍｐｒｅｈｅｎｓｉｖｅＱｓｓｅｓｓｍｅｎｔｏｆＰｉｐｅｌｉｎｅＣｏｎｄｉｔｉｏｎ………………２６

５ＰｉｐｅｌｉｎｅａｎｄＩｎｓｐｅｃｔｉｏｎＷｅｌｌＲｅｐａｉｒＤｅｓｉｇｎ……………４２

５．１ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ………………４２

５．２ＭａｔｅｒｉａｌＳｐｅｃｉｆｉｃａｔｉｏｎ………………４４

５．３ＬｉｎｉｎｇＤｅｓｉｇｎＲｅｇｕｌａｔｉｏｎｓ…………５１

５．４ＨｙｄｒａｕｌｉｃＣａｌｃｕｌａｔｉｏｎ………………５７

５．５ＷｏｒｋｉｎｇＰｉｔＤｅｓｉｇｎ…………………５９

６ＰｉｐｅｌｉｎｅａｎｄＩｎｓｐｅｃｔｉｏｎＷｅｌｌＲｅｐａｉｒＣｏｎｓｔｒｕｃｔｉｏｎ……６０

６．１ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ………………６０

６．２ＥｘｉｓｔｉｎｇＰｉｐｅｌｉｎｅＰｒｅｔｒｅａｔｍｅｎｔ……６１

６．３ＳｐｏｔＣｕｒｅｄｉｎＰｌａｃｅＰｉｐｅ……………６２

６．４ＲｅｐａｉｒｍｅｔｈｏｄｏｆＳｔａｉｎｌｅｓｓｓｔｅｅｌｓｌｅｅｖｅ……………６３

６．５ＲｅｐａｉｒＭｅｔｈｏｄｏｆＳｔａｉｎｌｅｓｓＳｔｅｅｌＤｏｕｂｌｅＥｘｐａｎｓｉｏｎＲｉｎｇ………６４

６．６ＰｉｐｅｌｉｎｅＣｈｅｍｉｃａｌＧｒｏｕｔｉｎｇＭｅｔｈｏｄ………………６４

６．７ＨｏｔＷａｔｅｒＣｕｒｅｄｉｎＰｌａｃｅＰｉｐｅ……６５

６．８ＵＶＣｕｒｅｄｉｎＰｌａｃｅＰｉｐｅ……………６６

１１

６．９ＭｅｃｈａｎｉｃａｌＳｐｉｒａｌＷｏｕｎｄＬｉｎｉｎｇ…………………６８

６．１０ＳｐｌｉｃｅＳｅｇｍｅｎｇｔＬｉｎｉｎｇ……………６９

６．１１ＰｉｐｅＢｕｒｓｔｉｎｇ／Ｓｐｌｉｔｔｌｙ……………７０

６．１２ＧｒｏｕｔｉｎｇＡｎｃｈｏｒＬｉｎｉｎｇ（ＧＡＬ）Ｍｅｔｈｏｄ…………７１

６．１３ＲｅｐａｉｒＭｅｔｈｏｄｆｏｒＭａｎｈｏｌｅ………７３

７ＡｃｃｅｐｔａｎｃｅｏｆＷｏｒｋ………７５

７．１ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ………………７５

７．２ＩｎｓｐｅｃｔｉｏｎａｎｄＡｃｃｅｐｔａｎｃｅｏｆＯｒｉｇｉｎａｌＰｉｐｅｌｉｎｅ……７８

７．３ＰｉｐｅｌｉｎｅＲｅｐａｉｒａｎｄＲｅｎｅｗａｌ，ＩｎｓｐｅｃｔｉｏｎＷｅｌｌＲｅｐａｉｒａｎｄ

Ａｃｃｅｐｔａｎｃｅ…………７９

７．４ＰｉｐｅｌｉｎｅＦｕｎｃｔｉｏｎａｌＥｘｐｅｒｉｍｅｎｔ……８５

７．５ＰｒｏｊｅｃｔＣｏｍｐｌｅｔｉｏｎＡｃｃｅｐｔａｎｃｅ……８５

ＡｐｐｅｎｄｉｘＡＣｏｍｐｉｌａｔｉｏｎｏｆＰｉｐｅｌｉｎｅＤｅｆｅｃｔＤｉｓｔｒｉｂｕｔｉｏｎ

Ｍａｐ……………８８

ＡｐｐｅｎｄｉｘＢＥｘａｍｐｌｅｏｆＣｌｏｃｋＲｅｐｒｅｓｅｎｔａｔｉｏｎ……………９０

ＡｐｐｅｎｄｉｘＣＩｍａｇｅＤａｔａＦｒｏｎｔＰａｇｅＦｏｒｍａｔ………………９１

ＡｐｐｅｎｄｉｘＤＦｉｅｌｄＲｅｃｏｒｄｓ…………………９２

ＡｐｐｅｎｄｉｘＥＳｅｗｅｒＳｅｄｉｍｅｎｔａｒｙＣｏｎｄｉｔｉｏｎｓ＇Ｌｏｎｇｉｔｕｄｉｎａｌ

ＳｅｃｔｉｏｎＩｍａｇｅ…………………９６

ＡｐｐｅｎｄｉｘＦＩｎｓｐｅｃｔｉｏｎａｎｄＥｖａｌｕａｔｉｏｎＲｅｃｏｒｄｓ…………９８

ＡｐｐｅｎｄｉｘＧＲｅｃｏｖｅｒｙＴｅｓｔｏｆＦｏｌｄｅｄＰｉｐｅａｎｄＲｅｄｕｃｉｎｇ

ＰｉｐｅａｎｄＳａｍｐｌｉｎｇＩｎｓｐｅｃｔｉｏｎｏｆＰｒｏｆｉｌｅ…１０１

ＡｐｐｅｎｄｉｘＨＰｒｅｓｓｕｒｅＴｅｓｔＭｅｔｈｏｄｆｏｒＴｉｇｈｔｎｅｓｓｏｆ

ＳｔｒｉｐＰｒｏｆｉｌｅＪｏｉｎｔ…………１０４

ＡｐｐｅｎｄｉｘＩＣｌｏｓｅｄＡｉｒＴｅｓｔＭｅｔｈｏｄ………１０６

ＡｐｐｅｎｄｉｘＪＴｅｓｔＭｅｔｈｏｄｆｏｒＡｎｃｈｏｒｉｎｇＳｔｒｅｎｇｔｈｏｆ

ＰｌａｓｔｉｃｓＩｎｎｅｒＬａｙｅｒｂｙＰｕｌｌｏｆｆ……………１０９

ＥｘｐｌａｎａｔｉｏｎｏｆＷｏｒｄｉｎｇｉｎＴｈｉｓＳｐｅｃｉｆｉｃａｔｉｏｎ……………１１１

ＮｏｒｍａｔｉｖｅＳｔａｎｄａｒｄ…………１１２

ＥｘｐｌａｎａｔｉｏｎｏｆＰｒｏｖｉｓｉｏｎｓ…………………１１４

１２

１总则

１．０．１为规范和指导安徽省城镇排水管道检测与非开挖修复

活动，保证管道检测与非开挖修复质量，统一管道检测与非开

挖修复标准，制定本规程。

１．０．２本规程适用于安徽省城市及城镇排水管道及检查井的

检测、评估与非开挖修复工程的设计、施工、验收。

１．０．３城镇排水管道检测与非开挖修复工程的设计、施工及

验收，除应符合本规程的要求外，尚应符合现行国家有关标准

的规定。

１

２术语

２．０．１城镇排水管道ＵｒｂａｎＳｅｗｅｒＰｉｐｅｌｉｎｅ

城市及县城（城关镇）所在区域的排水管道。

２．０．２电视检测ＣｌｏｓｅｄＣｉｒｃｕｉｔＴｅｌｅｖｉｓｉｏｎＩｎｓｐｅｃｔｉｏｎ（ＣＣＴＶ）

采用闭路电视系统进行管道检测的方法，简称ＣＣＴＶ检

测。

２．０．３声纳检测ＳｏｎａｒＩｎｓｐｅｃｔｉｏｎ

采用声波探测技术对管道内水面以下的状况进行检测的

方法。

２．０．４管道潜望镜检测ＰｉｐｅＱｕｉｃｋＶｉｅｗＩｎｓｐｅｃｔｉｏｎ（ＱＶ）

采用管道潜望镜在检查井内对管道进行检测的方法，简称

ＱＶ检测。

２．０．５探地雷达检测ＧｒｏｕｎｄＰｅｎｅｔｒａｔｉｎｇＲａｄａｒＩｎｓｐｅｃｔｉｏｎ

通过发射高频电磁波并分析其在地下介质中的传播、吸收

以及反射等物理特性，查明相对介电常数存在较大差异的目标

体（或地质体）的一种电磁波探测方法。

２．０．６时钟表示法ＣｌｏｃｋＤｅｓｃｒｉｐｔｉｏｎ

采用时钟的时针位置描述缺陷出现在管道内环向位置的

表示方法。

２．０．７传统检查方法ＴｒａｄｉｔｉｏｎａｌＭｅｔｈｏｄＩｎｓｐｅｃｔｉｏｎ

人员在地面巡视检查、进入管内检查、反光镜检查、量泥斗

检查、量泥杆检查、潜水检查等检查方法的统称。

２．０．８检查井Ｍａｎｈｏｌｅ

排水管道系统中连接管道以及供维护工人检查、清洗、疏

通和出入管道的附属设施的统称，包括跌水井、水封井、冲洗

井、溢流井、闸门井、潮门井、沉泥井等。

２．０．９直向摄影ＦｏｒｗａｒｄｖｉｅｗＩｎｓｐｅｃｔｉｏｎ

２

电视摄像机取景方向与管道轴向一致，在摄像头随爬行器

行进过程中通过控制器显示和记录管道内影像的拍摄方式。

２．０．１０侧向摄影ＬａｔｅｒａｌＩｎｓｐｅｃｔｉｏｎ

电视摄像机取景方向偏离管道轴向，通过电视摄像机镜头

和灯光的旋转／仰俯以及变焦，重点显示和记录管道一侧内壁

状况的拍摄方式。

２．０．１１结构性缺陷ＳｔｒｕｃｔｕｒａｌＤｅｆｅｃｔ

管道结构本体遭受损伤，影响管道的强度、刚度和使用寿

命的缺陷。

２．０．１２功能性缺陷ＦｕｎｃｔｉｏｎａｌＤｅｆｅｃｔ

导致管道过水断面发生变化，影响畅通性能的缺陷。

２．０．１３土体病害ＳｏｉｌＤｉｓｅａｓｅ

管段周边土体中存在的土质疏松、空洞、富水异常等构造

性缺陷。

２．０．１４结构性缺陷密度ＳｔｒｕｃｔｕｒａｌＤｅｆｅｃｔＤｅｎｓｉｔｙ

根据管段结构性缺陷的类型、严重程度和数量，基于平均

分值计算得到的管段结构性缺陷长度的相对值。

２．０．１５功能性缺陷密度ＦｕｎｃｔｉｏｎａｌＤｅｆｅｃｔＤｅｎｓｉｔｙ

根据管段功能性缺陷的类型、严重程度和数量，基于平均

分值计算得到的管段功能性缺陷长度的相对值。

２．０．１６土体病害密度ＳｏｉｌＤｉｓｅａｓｅＤｅｎｓｉｔｙ

根据管段周边土体病害的类型、严重程度和数量，基于平

均分值计算得到的管段周边土体病害长度的相对值。

２．０．１７修复指数ＲｅｈａｂｉｌｉｔａｔｉｏｎＩｎｄｅｘ

依据管道结构性缺陷的类型、严重程度、数量以及影响因

素计算得到的数值。数值越大表明管道修复的紧迫性越大。

２．０．１８养护指数ＭａｉｎｔｅｎａｎｃｅＩｎｄｅｘ

依据管道功能性缺陷的类型、严重程度、数量以及影响因

素计算得到的数值。数值越大表明管道养护的紧迫性越大。

２．０．１９环境指数ＥｎｖｉｒｏｎｍｅｎｔＩｎｄｅｘ

３

依据管道周边土体病害的类型、严重程度、数量以及影响

因素计算得到的数值。数值越大表明管道周边环境越差，管道

运行及发生次生灾害的风险越大。

２．０．２０管段ＰｉｐｅＳｅｃｔｉｏｎ

两座相邻检查井之间的管道。

２．０．２１非开挖修复更新工程ＴｒｅｎｃｈｌｅｓｓＲｅｈａｂｉｌｉｔａｔｉｏｎａｎｄ

Ｒｅｎｅｗａｌ

采用少开挖或不开挖地表的方法进行排水管道修复更新

工程。

２．０．２２原位固化法ＣｕｒｅｄｉｎＰｌａｃｅＰｉｐｅ（ＣＩＰＰ）

采用翻转或牵拉方式将浸渍树脂的软管置入原有管道内，

固化后形成管道内衬的修复方法。

２．０．２３点状原位固化法ＳｐｏｔＣｕｒｅｄｉｎＰｌａｃｅＰｉｐｅ

采用原位固化法对管道进行局部修复的方法。

２．０．２４不锈钢套筒法ＲｅｐａｉｒｍｅｔｈｏｄｏｆＳｔａｉｎｌｅｓｓｓｔｅｅｌｓｌｅｅｖｅ

将外包止水材料的不锈钢套筒膨胀，在原有管道和不锈钢

套筒之间形成密封性的管道内衬，堵住渗漏点的管道施工方

法。

２．０．２５不锈钢双胀环法ＲｅｐａｉｒＭｅｔｈｏｄｏｆＳｔａｉｎｌｅｓｓＳｔｅｅｌ

ＤｏｕｂｌｅＥｘｐａｎｓｉｏｎＲｉｎｇ

采用环状橡胶止水密封带与两个不锈钢套环，在管道接口

或局部损坏部位安装橡胶圈胀环，并用不锈钢胀环固定的修补

方法。

２．０．２６管道化学灌浆法ＰｉｐｅｌｉｎｅＣｈｅｍｉｃａｌＧｒｏｕｔｉｎｇＭｅｔｈｏｄ

将有流动性和胶凝性的化学浆液，按一定浓度，通过特设

的灌浆孔，压送到岩土中去，使周围土体挤压、填充、固化，在骨

架效应作用下提高承载力、降低渗透性的一种改良土体的施工

方法。

２．０．２７热水原位固化法ＨｏｔＷａｔｅｒＣｕｒｅｄｉｎＰｌａｃｅＰｉｐｅ

将浸渍热固性树脂的软管用水压或气压翻转等方法将其

４

送入原有管道内，再采用热水加热使其固化，在原有管内形成

新内衬管的一种非开挖管道修复方法。

２．０．２８紫外光原位固化法ＵＶＣｕｒｅｄｉｎＰｌａｃｅＰｉｐｅ

将浸渍热固性树脂的软管用牵拉方法将其拉入原有管道

内，先向软管内按规定参数持续送入压缩空气使其紧贴原有管

道内壁，再用特定的紫外灯按设定参数照射软管内壁使其固

化，在原有管道内形成内衬管的一种非开挖管道修复方法。

２．０．２９机械制螺旋缠绕法ＭｅｃｈａｎｉｃａｌＳｐｉｒａｌＷｏｕｎｄＬｉｎｉｎｇ

采用机械缠绕的方法将带状型材在原有管道内形成一条

新的管道内衬的修复方法。

２．０．３０管片内衬法ＳｐｌｉｃｅＳｅｇｍｅｎｇｔＬｉｎｉｎｇ

将片状型材在原有管道内拼接成一条新管道，并对新管道

与原有管道之间的间隙进行填充的管道修复方法。

２．０．３１碎（裂）管法ＰｉｐｅＢｕｒｓｔｉｎｇ／Ｓｐｌｉｔｔｉｎｇ

采用碎（裂）管设备从内部破碎或割裂原有管道，将原有管

道碎片挤入周围土体形成管孔，并同步拉入新管道的管道更新

方法。

２．０．３２垫衬法ＧｒｏｕｔｉｎｇＡｎｃｈｏｒＬｉｎｉｎｇ（ＧＡＬ）

将速格垫制作成一条新的管道内衬，安装在原有管道内，

并对内衬与原有管道之间的间隙进行注浆填充的管道修复方

法。

２．０．３３速格垫ＡｎｃｈｏｒｅｄＰｌａｓｔｉｃＳｈｅｅｔ

带有“Ｖ”、“Ｙ”等形状锚固件的高分子塑料片材。

２．０．３４检查井修复施工ＲｅｐａｉｒＭｅｔｈｏｄｆｏｒＭａｎｈｏｌｅ

将预先配置浆液材料均匀的喷涂在检查井壁上形成检查

井内衬，最终修复检查井的方法。

２．０．３５半结构修复ＳｅｍｉｓｔｒｕｃｔｕｒａｌＲｅｈａｂｉｌｉｔａｔｉｏｎ

新的内衬管依赖于原有管道的结构，在设计寿命内仅需要

承受外部的静水压力，而外部土压力和动荷载仍由原有管道支

撑的修复方法。

５

２．０．３６结构性修复ＳｔｒｕｃｔｕｒａｌＲｅｈａｂｉｌｉｔａｔｉｏｎ

新的内衬管具有不依赖于原有管道结构而独立承受外部

静水压力、土压力和动荷载作用的性能的修复方法。

６

３基本规定

３．０．１排水管道检测应符合现行行业标准《城镇排水管道维

护安全技术规程》ＣＪＪ６及《城镇排水管渠与泵站运行、维护及

安全技术规程》ＣＪＪ６８的有关规定。

３．０．２现场使用的检测设备应有产品合格证、检定机构的有

效检定（校准）证书，且其安全性能应符合现行国家标准《爆炸

性气体环境用电气设备》ＧＢ３８３６的有关规定。

３．０．３非开挖修复工程施工时应采取安全措施，并应符合现

行行业标准《城镇排水管道维护安全技术规程》ＣＪＪ６的有关规

定。

３．０．４管道检测成果可应用于普查、应急检测、新建管道的竣

工验收检测、交接确认检测、来自其他工程的影响检测和其他

检测等六类。

３．０．５应根据检测任务、检测对象、现场条件、检测设备性能

选择管道检测方法；当一种检测方法不能全面反映管道状况

时，可采用多种方法联合检测。

３．０．６管道结构性检测和管道周边土体病害检测周期宜为５ａ

～１０ａ，功能性检测周期宜为１ａ～２ａ。当遇到下列情况之一时，

检测周期可相应缩短：

１位于地质条件复杂，土层性质软硬不均地区的管道；

２位于流砂易发、湿陷性土、膨胀土等特殊地区的管道；

３使用年限已达３０ａ以上的管道；

４施工质量差或进行过多次修复改造的管道；

５重要管道；

６有特殊要求的管道；

７运行环境受到外界影响的管道。

３．０．７管道检测评估应按下列基本程序进行：

７

１接受委托；

２现场踏勘；

３制定检测方案；

４检测准备工作；

５现场检测；

６内业资料整理、缺陷判读、管道评估；

７编写检测报告。

３．０．８管道检测前应搜集下列资料：

１待检测排水管线图、库等技术资料；

２已有的管道检测资料；

３待检测管道区域内相关的管线资料；

４待检测管道区域内的工程地质、水文地质资料；

５评估所需的其他相关资料。

３．０．９现场踏勘应包括下列内容：

１察看待检测管道区域内的建（构）筑物、地貌、交通状况

等周边环境条件；

２检查管道口的水位、淤积和检查井内构造等情况；

３核对检查井位置、管道埋深、管径、管材等资料。

３．０．１０检测方案应包括下列内容：

１检测的任务、目的、范围和工期；

２待检测管道的概况，包括现场交通条件及对历史资料

的分析；

３检测方法的选择及实施过程的控制；

４作业质量、健康、安全、交通组织、环境保护等保证体系

与具体措施；

５可能存在的问题和对策；

６工作量估算及工作进度计划；

７人员组织、设备、材料计划；

８拟提交的成果资料。

３．０．１１现场检测准备及现场检测应符合下列规定：

８

１如需封闭占用道路，须经市政工程行政主管部门和交

通管理部门批准；

２设立围栏、安全标志、交通导行及夜间警示标志；

３现场检测人员不得少于２人；

４打开井盖，保证管道通风一定时间。作业过程中应持

续通风及气体检测，下井人员随身携带气体检测仪，在井口或

必须下井工作之前，应进行下井作业分工及技术交底，应使用

有毒气体检测仪进行检测，确认井内无有害气体或有毒气体浓

度符合安全标准后方可开展检测工作；

５仪器设备自检；

６采用ＣＣＴＶ检测前，需要根据检测目的、踏勘结果采取

降低水位、封堵疏通、清除障碍等预处理措施，使管内水深不大

于管道直径的２０％；采用ＱＶ检测要求管内水位不宜大于管径

的５０％；

７实施管道检测与初步判读，做好现场检测记录并签名

确认；

８现场检测完毕后，应对检测资料进行复核并签名确认；

９检测完成后必须及时拆除管道内临时封堵设施且应及

时清理现场，对设备进行保养。

３．０．１２管道缺陷的环向位置应采用时钟表示法（见附录Ｂ）。

３．０．１３管道缺陷位置的纵向起算点应为起始井管道口，缺陷

位置纵向定位允许误差应为±０．５ｍ。

３．０．１４检测系统设置的长度计量单位应为米，电缆长度计数

的允许误差应为±０．１ｍ。

３．０．１５每段管道检测前，应按本规程附录Ｃ的规定编写并录

制版头。

３．０．１６管道检测影像记录应连续、完整，清晰，影像画面上方

应含有“任务名称、起始井及终止井编号、管径、管道材质、检测

时间”等内容，并宜采用中文显示。

３．０．１７现场检测时，应避免对管体结构造成损伤。

９

３．０．１８现场检测过程中宜采取监理机制，监理人员应全程监

督检测过程，并签名确认检测记录。

３．０．１９管道检测工作宜与卫星定位系统配合进行。

３．０．２０当检测单位采用自行开发或引进的检测仪器及检测

方法进行管道检测时，应符合下列规定：

１采用的仪器和检测方法应通过行业技术鉴定，并具有

一定的工程检测实践经验；

２采用的检测方法应与已有成熟方法进行过对比试验；

３检测单位应制定相应的检测细则，必要时应向委托方

提供检测细则。

３．０．２１管道检测成果应符合国家现行的档案管理的相关标

准，并按相关要求提交存档，宜纳入排水管网信息管理系统。

３．０．２２非开挖修复工程应根据管道检测评估报告进行设计，

并确定非开挖修复方案。

３．０．２３管道结构性修复后的使用期限不得低于５０ａ。利用原

有管道结构进行半结构性修复的管道，其设计使用年限应按原

有管道结构的剩余设计使用期限确定；对于混凝土管道，半结

构性修复后的最长设计使用年限不宜超过３０ａ。

３．０．２４非开挖修复工程所用的管材、管件、构（配）件等材料

应符合国家现行标准，并应具有质量合格证书、性能检测报告

和使用说明书。

３．０．２５当施工需进行局部开挖时，开挖前应取得相关部门的

批准；如需封闭道路，应事先征得交管部门同意。

３．０．２６非开挖修复工程所产生的污物、噪声及振动应符合国

家有关环境保护的规定。

３．０．２７非开挖修复工程应在验收合格后投入使用。

１０

４管道与检查井检测

４．１电视检测

Ⅰ一般规定

４．１．１电视检测适用于对管道内部状况进行详细检查，可用

于既有管道日常普查、检修及养护、新建管道验收检测和施工

监测等。

４．１．２电视检测应不带水作业。当现场条件无法满足时，检

测前应对管道实施封堵、导流等降低水位措施，使管道内水深

不大于管道直径的２０％。

４．１．３在进行结构性检测前，应对被检测管道进行疏通、清

洗，清洗后的管道内壁应无污物或杂物覆盖。

４．１．４有下列情形之一的应中止检测：

１爬行器在管道内无法行走或推杆在管道内无法推进

时；

２镜头沾有污物时；

３镜头浸入水中时；

４管道内充满雾气，影响图像质量时；

５其他原因无法正常检测时。

Ⅱ电视检测仪器的技术要求

４．１．５电视检测仪器的基本性能应符合下列规定：

１摄像镜头应具有平扫与旋转、仰俯与旋转、变焦功能，

摄像镜头高度应可以自由调整；

２爬行器应具有前进、后退、空档、变速、防侧翻等功能，

轮径大小、轮间距应可以根据被检测管道的大小进行更换或调

１１

整；

３主控制器应具有在监视器上同步显示日期、时间、管

径、在管道内行进距离等信息的功能，并应可以进行数据处理；

４灯光强度应能调节。

４．１．６电视检测仪器的技术指标应符合表４．１．６的规定。

表４．１．６电视检测仪器主要技术指标

项目技术指标

图像传感器≥１／３″ＣＣＤ，彩色

灵敏度（最低感光度）≤０．１勒克斯（ｌｘ）

视角≥４５°，平扫≥１８０°，旋转≥１８０°

分辨率≥１２
