GB/T 29412-2012 变压吸附提纯氢用吸附器

ICS27.180

F19百目

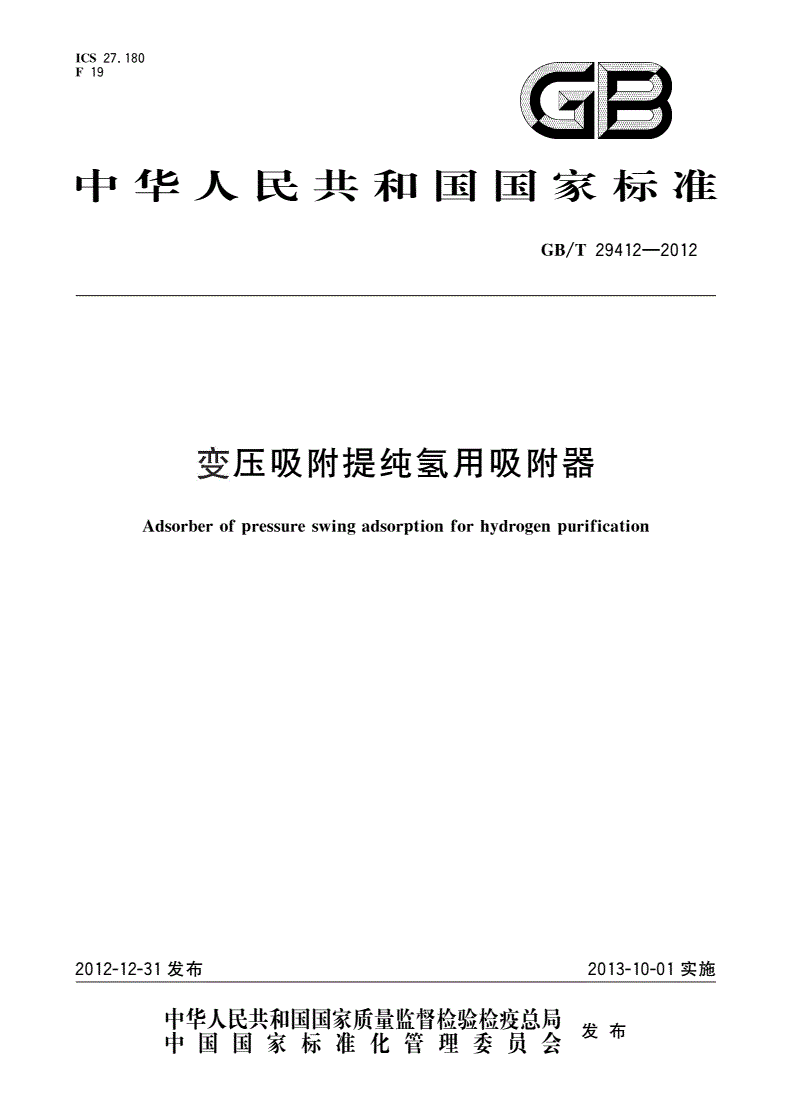

中华人民共和国国彖标准

GB/T29412—2012

变压吸附提纯氢用吸附器

Adsorberofpressureswingadsorptionforhydrogenpurification

2012-12-31发布2013-10-01实施

GB/T29412—2012

■ir■■i

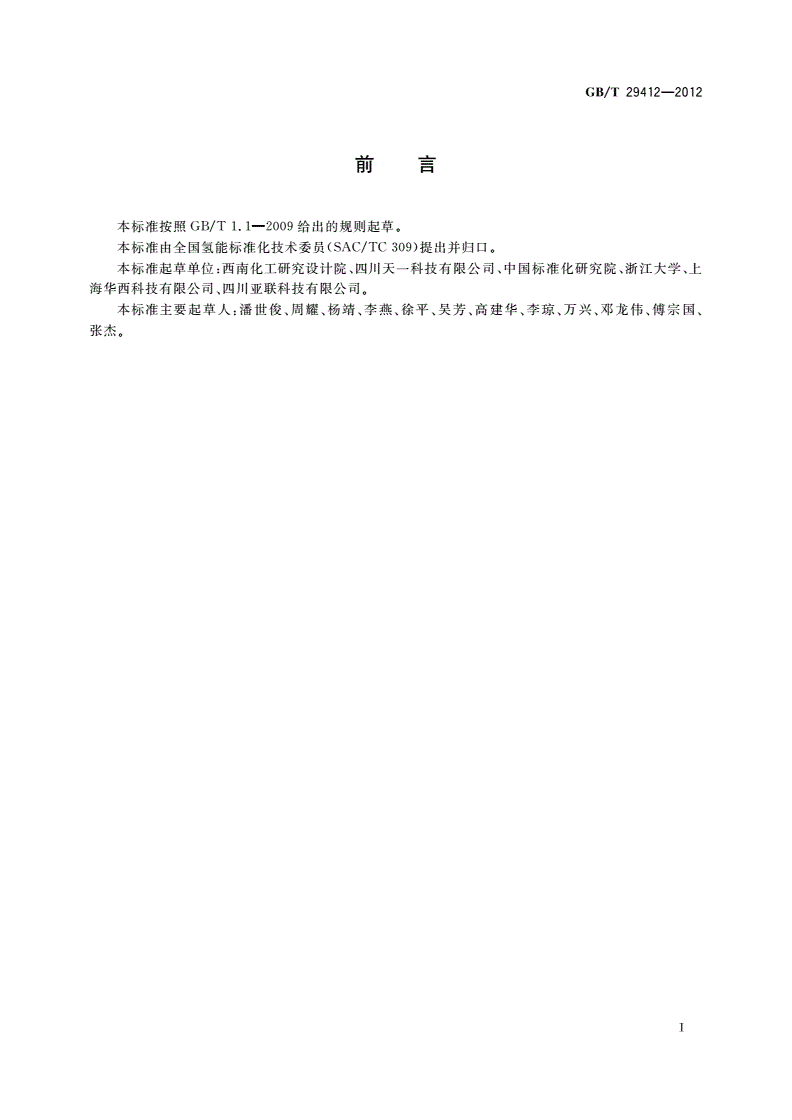

刖吕

本标准按照GB/T1.1-2009给出的规则起草。

本标准由全国氢能标准化技术委员(SAC/TC309)提出并归口。

本标准起草单位：西南化工研究设计院、四川天一科技有限公司、中国标准化研究院、浙江大学、上

海华西科技有限公司、四川亚联科技有限公司。

本标准主要起草人：潘世俊、周耀、杨靖、李燕、徐平、吴芳、高建华、李琼、万兴、邓龙伟、傅宗国、

张杰。

T

GB/T29412—2012

变压吸附提纯氢用吸附器

1范围

本标准规定了变压吸附提纯氢用吸附器的基本要求、材料、设计、制造、检验与试验和标志、包装与

运输。

本标准适用于设计压力大于或等于0.1MPa且小于10MPa,真空度不小于0.02MPa的变压吸附

提纯氢用吸附器。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB150.4压力容器第4部分:制造、检验和验收

GB713锅炉和压力容器用钢板

GB/T5330丁业用金属丝编织方孔筛网

GB12337钢制球形储罐

GB/T20663囊式蓄能用压力容器

JB/T4700压力容器法兰分类与技术条件

JB/T4711压力容器涂敷与运输包装

JB/T4730.2承压设备无损检测第2部分:射线检测

JB/T4730.3承压设备无损检测第3部分:超声检测

JB/T4730.4承压设备无损检测第4部分:磁粉检测

JB/T4730.5承压设备无损检测第5部分:渗透检测

JB4732钢制压力容器分析设计标准

NB/T47008承压设备用碳素钢和合金钢锻件

3术语和定义

下列术语和定义适用于本文件。

3.1

变压吸附提纯氢的吸附器adsorberofpressureswingadsorptionforhydrogenpurification

内装吸附剂，承受交变载荷、从含氢气体中分离提纯氢气用单体设备。

3.2

气流分布器gasdistributor

用于吸附器进、出气的分配、过滤或吸附剂的压紧、承载，确保气流分布均匀的装置。

3.3

花板perforatedplate

设有排列规整的小孔，用以分布气流或承载吸附剂的多孔板。

3.4

鼠笼rotorcage

设有排列规整的小孔或孔形格栅，用以分布气流或承载吸附剂的圆筒形组件。

1

GB/T29412—2012

4基本规定

4.1一般规定

变压吸附提纯氢用吸附器的设计、制造、检验和验收除应符合本标准规定外，还应符合JB4732等

压力容器相关标准的规定。

4.2资格与职责

4.2.1吸附器的设计、制造单位应具备健全的质量管理体系。

4.2.2设计单位的职责包括：

a）设计单位应具有压力容器分析设计（SAD）设计资质,并应对设计文件的准确性和完整性负责。

b）吸附器的设计文件应至少包括设计计算书（或应丿J分析报告书）和设计图样，若为第m类压力

容器，还应包括风险评估报告。

）吸附器设计总图和应力分析报告应盖有压力容器设计资质印章。

d）设计文件保存期应不少于十年。

4.2.3制造单位的职责包括：

a）变压吸附提纯氢的吸附器，应由具有第DI类压力容器制造资质证书（A2）和吸附器制造经验的

单位制造。

b）制造单位应严格按设计文件和本标准的要求进行制造，若需对原设计进行修改时，应得到原设

计单位的签章认可。

）吸附器制造完T后应由制造单位出具检验报告,并应对检验报告的准确性和完整性负责。

d）吸附器应具有下列技术文件备查，技术文件保存期应不少于十年：

1）质量计划；

2）制造T艺图或制造工艺卡；

3）产品质量证明文件；

4）吸附器的焊接丁艺和热处理工艺记录；

5）标准中允许制造厂选择的项目的记录；

6）吸附器制造过程中及完丁后的检查记录；

7）吸附器的原设计图和竣丁图。

4.3分类与命名

4.3.1吸附器的结构型式分为直立式、径向式，其结构参见附录A的规定。

4.3.2吸附器型号表示方法应符合图1的规定。

图1吸附器型号表示方法

2

GB/T29412—2012

5材料

5.1基本要求

5.1.1吸附器元件用材料的选用宜符合GB/T20663的有关规定，并应考虑吸附器的使用条件(如设

计温度、设计压力、介质特性等)、制造T艺以及经济合理性。

5.1.2吸附器用钢应附有钢材生产单位的钢材质量证明书(或其加盖材料供应单位检验公章和经办人

章的复印件)。吸附器制造单位应按质量证明书对钢材进行验收，必要时还应进行复验。

5.2材料选择

5.2.1吸附器受压元件的材料宜采用抗拉强度极限下限值小于540MPa的碳素钢、低合金钢等，并应

符合GB713的有关规定。

5.2
