MT 447-1995 煤矿用电化学式氧气传感器技术条件

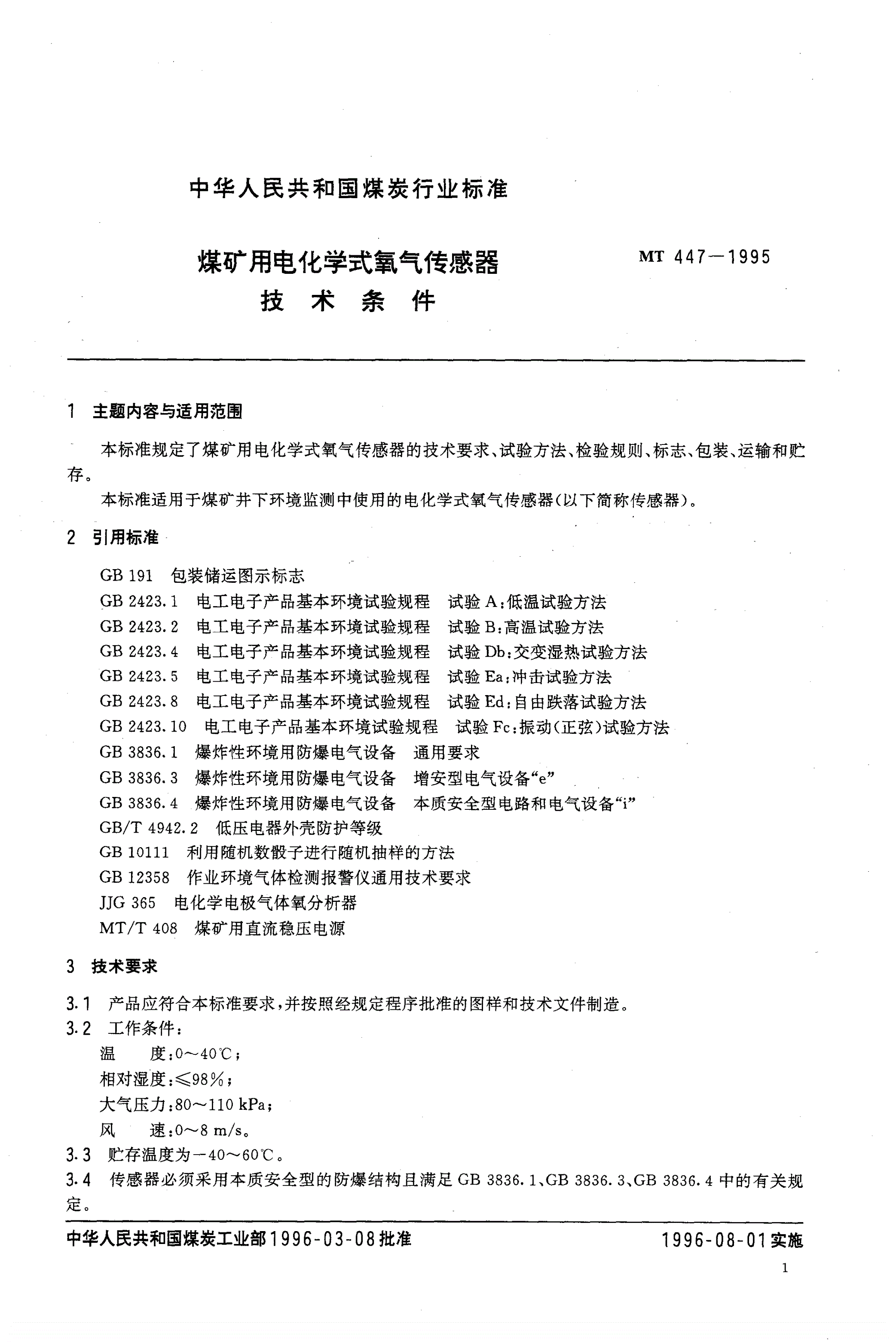

中华人民共和国煤炭行业标准

煤矿用电化学式氧气传感器MT447一1995

技术条件

1主题内容与适用范围

本标准规定了煤矿用电化学式氧气传感器的技术要求、试验方法、检验规则、标志、包装、运输和贮

存。

本标准适用于煤矿井下环境监测中使用的电化学式氧气传感器(以下简称传感器)。

2引用标准

GB191包装储运图示标志

GB2423.1电工电子产品基本环境试验规程试验A:低温试验方法

GB2423.2电工电子产品基本环境试验规程试验B:高温试验方法

GB2423.4电工电子产品基本环境试验规程试验Db:交变湿热试验方法

GB2423.5电工电子产品基本环境试验规程试验Ea:冲击试验方法

GB2423.8电工电子产品基本环境试验规程试验Ed:自由跌落试验方法

GB2423.10电工电子产品基本环境试验规程试验Fc:振动(正弦)试验方法

GB3836.1爆炸性环境用防爆电气设备通用要求

GB3836.3爆炸性环境用防爆电气设备增安型电气设备e“;

GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备“i;

GB/T4942.2低压电器外壳防护等级

GB10111利用随机数般子进行随机抽样的方法

GB12358作业环境气体检测报警仪通用技术要求

JJG365电化学电极气体氧分析器

MT/T408煤矿用直流稳压电源

3技术要求

3.1产品应符合本标准要求，并按照经规定程序批准的图样和技术文件制造。

3.2工作条件:

温度:0-40'C;

相对湿度:(98%;

大气压力:80^-110kPa;

风速:0^-8m/s,

3.3贮存温度为一40600c,

3.4传感器必须采用本质安全型的防爆结构且满足GB3836.1,GB3836.3,GB3836.4中的有关规

定。

中华人民共和国煤炭工业部1996一03一08批准1996一08一01实施

MT447一1995

3.5电源:

应符合MT/T408的要求。

3.6输出信号制式:

电流:DC1-5mA(负载电阻。^500fl);

频率:5-15Hz,200-1000Hz(脉冲宽度大于0.3ms);

3.7传感器应有适于井下安装的悬挂或支撑结构.

3.8传感器外壳防护性能应符合GB4942.2中IP54防护等级规定。

3.9传感器用电缆的截面积应不大于1.5mm,;传感器的传输距离应不小于1km,

3.10传感器外壳、接插件和零件应采取防腐措施，涂、镀层应均匀、牢固、颜色一致，印制电路板应至少

涂覆两次三防(防腐、防霉、防潮)绝缘漆。

3.11传感器采用分体结构时其探头外接电缆长度应不小于5m,

3.12传感器应以百分体积浓度表示测量值，采用数字式指示器指示测量数值时，其分辨率应为0.loo

O},

3.13基本误差，

传感器的基本误差应符合表1的规定:

表1%。:

测量范围基本误差

0.0-25.0士3%(满量程)

3.14负载能力:

输出信号制式为电流量的传感器的负载电阻在。-5000范围内变化时，其输出值的变化应不超过

3.13的规定。

3.15稳定性:

传感器连续工作7d的基本误差应不超过3.13的规定。

3.16响应时间:

传感器的响应时间应不大于60s,

3.17警报功能:

3.17.1具有瞥报功能的传感器应能在测量范围内任意设置警报点，替报值与设定值的差值应不大于

0.5写0-

3.17.2警报声级强度在距其Im远处的声响信号的声压级应不小于80dB(A)，光信号应能在黑暗环

境中20m处清晰可见。

3.18传感器在8m/s风速条件下其显示值的漂移量应不大于士0.5ooOz,

3.19传感器在工作温度试验时，应符合3.13的规定。

3.20传感器经贮存温度试验后，应符合3.13的规定。

3.21传感器经湿热试验后，应符合3.13的规定。

3.22传感器经振动试验后，接插件和零部件应无松动和脱落;并符合3.13的规定。

3.23传感器经冲击试验后，应无损坏痕迹，接擂件和零部件无松动脱落;并符合3.13的规定。

3.24传感器经跌落试验后，接插件、零部件应无松动脱落;并符合3.13的规定。

4试验方法

4.1环境条件

除环境试验或有关标准中另有规定外试验应在下列环境条件中进行:

温度:15-35'C;

MT447一1995

相对湿度:45%一75%;

大气压力:86^-106kPa,

4.2试验用气样和仪表

4.2.，试验用气体

4.2.1.1氮中氧标准气体:

其不确定度为士I%t以下简称标准气体)。

42.1.2无氧气体(以下简称氮气):

”，9%的工业纯氮。

4.2.1
