JJF 2194-2025 氧化锌避雷器测试仪校准规范

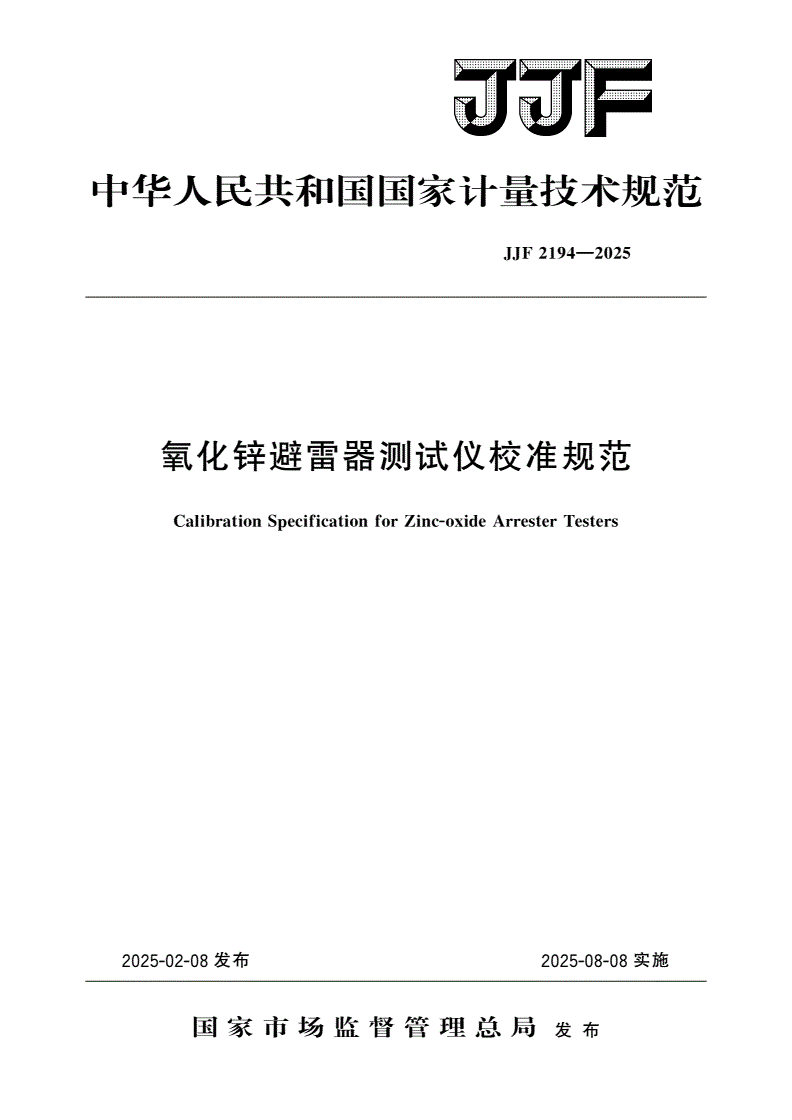

中华人民共和国国家计量技术规范

JJF2194—2025

氧化锌避雷器测试仪校准规范

CalibrationSpecificationforZinc-oxideArresterTesters

2025-02-08发布2025-08-08实施

国家市场监督管理总局发布

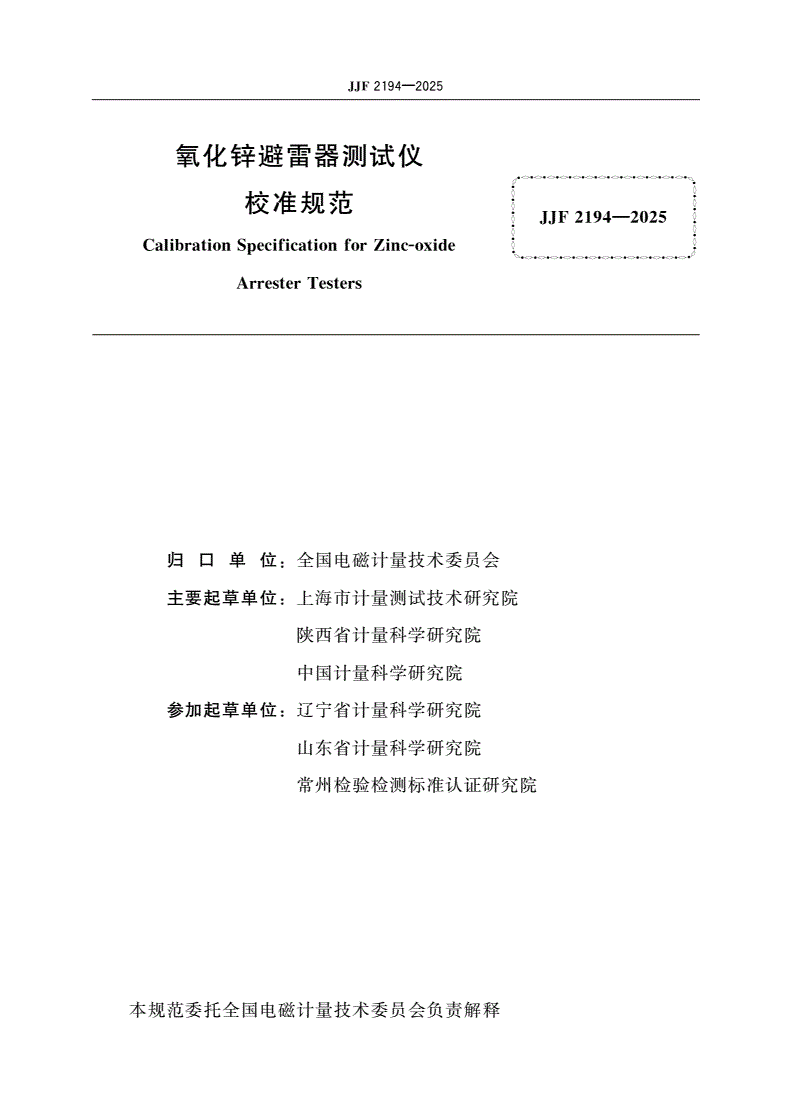

JJF2194—2025

氧化锌避雷器测试仪

校准规范

JJF2194—2025

CalibrationSpecificationforZinc-oxide

ArresterTesters

归口单位全国电磁计量技术委员会

:

主要起草单位上海市计量测试技术研究院

:

陕西省计量科学研究院

中国计量科学研究院

参加起草单位辽宁省计量科学研究院

:

山东省计量科学研究院

常州检验检测标准认证研究院

本规范委托全国电磁计量技术委员会负责解释

JJF2194—2025

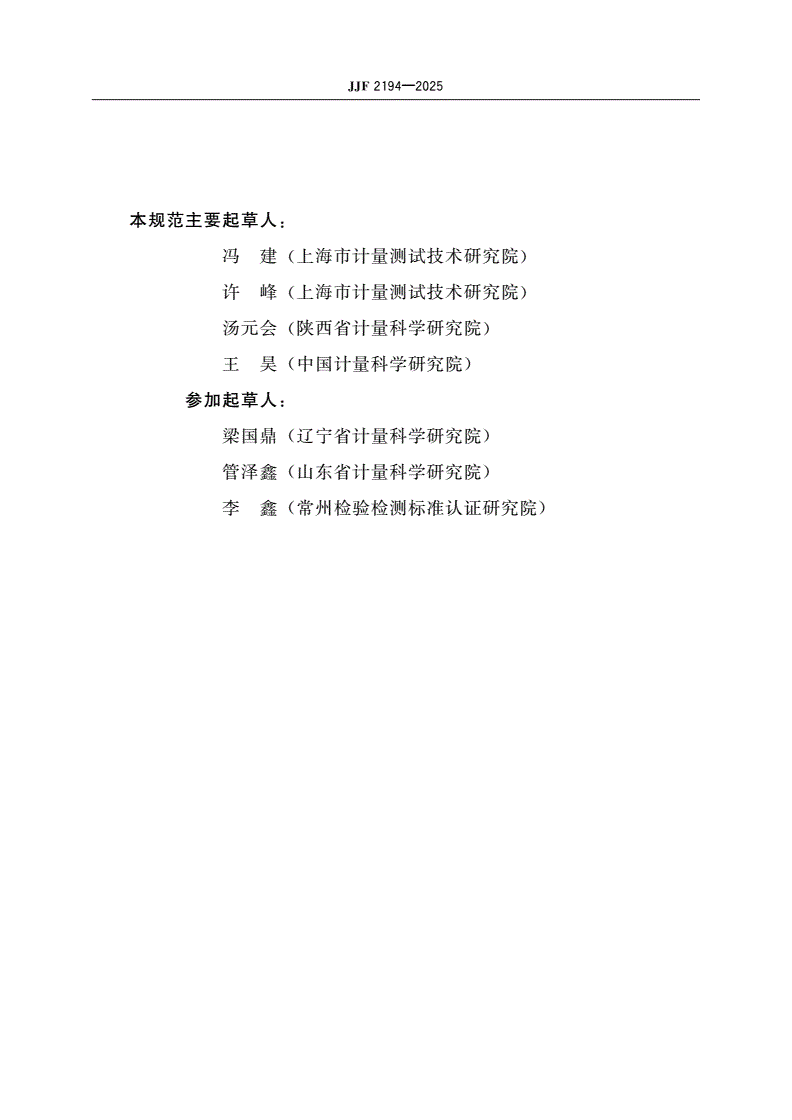

本规范主要起草人

:

冯建上海市计量测试技术研究院

()

许峰上海市计量测试技术研究院

()

汤元会陕西省计量科学研究院

()

王昊中国计量科学研究院

()

参加起草人

:

梁国鼎辽宁省计量科学研究院

()

管泽鑫山东省计量科学研究院

()

李鑫常州检验检测标准认证研究院

()

JJF2194—2025

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语

3……………………(1)

概述

4……………………(1)

计量特性

5………………(2)

参考电压

5.1……………(2)

全电流

5.2………………(2)

阻性电流

5.3……………(2)

容性电流

5.4……………(2)

相位角

5.5………………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

测量标准及其他设备

6.2………………(3)

校准项目和校准方法

7…………………(3)

校准项目

7.1……………(3)

校准方法

7.2……………(3)

校准结果表达

8…………(6)

复校时间间隔

9…………(6)

附录标准功率源校准阻性和容性电流时的参数计算方法

A………(7)

附录阻性电流测量不确定度评定示例

B……………(8)

附录校准原始记录格式

C……………(11)

附录校准证书内页格式

D……………(13)

Ⅰ

JJF2194—2025

引言

国家计量校准规范编写规则通用计量术语及

JJF1071—2010《》、JJF1001—2011《

定义和测量不确定度评定与表示共同构成支撑本校准规范编制

》JJF1059.1—2012《》

工作的基础性系列规范

。

本规范为首次发布

。

Ⅱ

JJF2194—2025

氧化锌避雷器测试仪校准规范

1范围

本规范适用于工频交流氧化锌避雷器测试仪的校准具有本规范部分校准参数

(),

测量功能的测试仪可参照本规范执行

。

本规范不适用于直流氧化锌避雷器测试仪的校准

。

2引用文件

本规范引用了下列文件

:

交流无间隙金属氧化物避雷器

GB11032

氧化锌避雷器阻性电流测试仪通用技术条件

DL/T987—2017

凡是注日期的引用文件仅注日期的版本适用于该规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语

参考电压

3.1referencevoltage

通过电压互感器二次侧获取施加在金属氧化物避雷器端子间的运行电压

。

全泄漏电流

3.2totalleakagecurrent

流过金属氧化物避雷器的电流

。

注:简称全电流。

阻性泄漏电流

3.3resistiveleakagecurrent

由金属氧化物避雷器的非线性电阻片的电阻引起的泄漏电流为全泄漏电流的阻性

,

分量

。

注:简称阻性电流。

容性泄漏电流

3.4capacitiveleakagecurrent

由金属氧化物避雷器的非线性电阻片的介电常数分布电容等引起的泄漏电流为

、,

全泄漏电流的容性分量

。

注:简称容性电流。

4概述

氧化锌避雷器测试仪以下简称测试仪用于对金属氧化物避雷器的全电流阻性

()、

电流容性电流等交流电气参数进行测量根据测量结果可判断金属氧化物避雷器的老

、,

化受潮等质量状况测试仪通常具有电压和电流输入端其典型工作原理框图如图

、。,1

所示输入电压和电流分别利用电压分压器和电流电压变换器进行处理经滤波和信

,/,

号调理后转换为数字信号利用微处理器进行分析和计算得到相应的测量参数

,,。
