GB/T 6119.2-1996 三面刃铣刀技术条件

GB/T 6119.2-1996 Side and face milling cutter—Technical specifications

国家标准中文简体 被代替 已被新标准代替，建议下载标准 GB/T 6119-2012 | 页数：5页 | 格式：PDF

基本信息

标准号

GB/T 6119.2-1996

标准类型

国家标准

标准状态

被代替

中国标准分类号（CCS）

J41 刀具

国际标准分类号（ICS）

25.100.20 铣刀

发布日期

1996-07-05

实施日期

1997-02-01

发布单位/组织

国家技术监督局

归口单位

全国刀具标准化技术委员会

适用范围

发布历史

1996年07月

GB/T 6119.2-1996　三面刃铣刀技术条件

当前标准被代替 1996-07-05

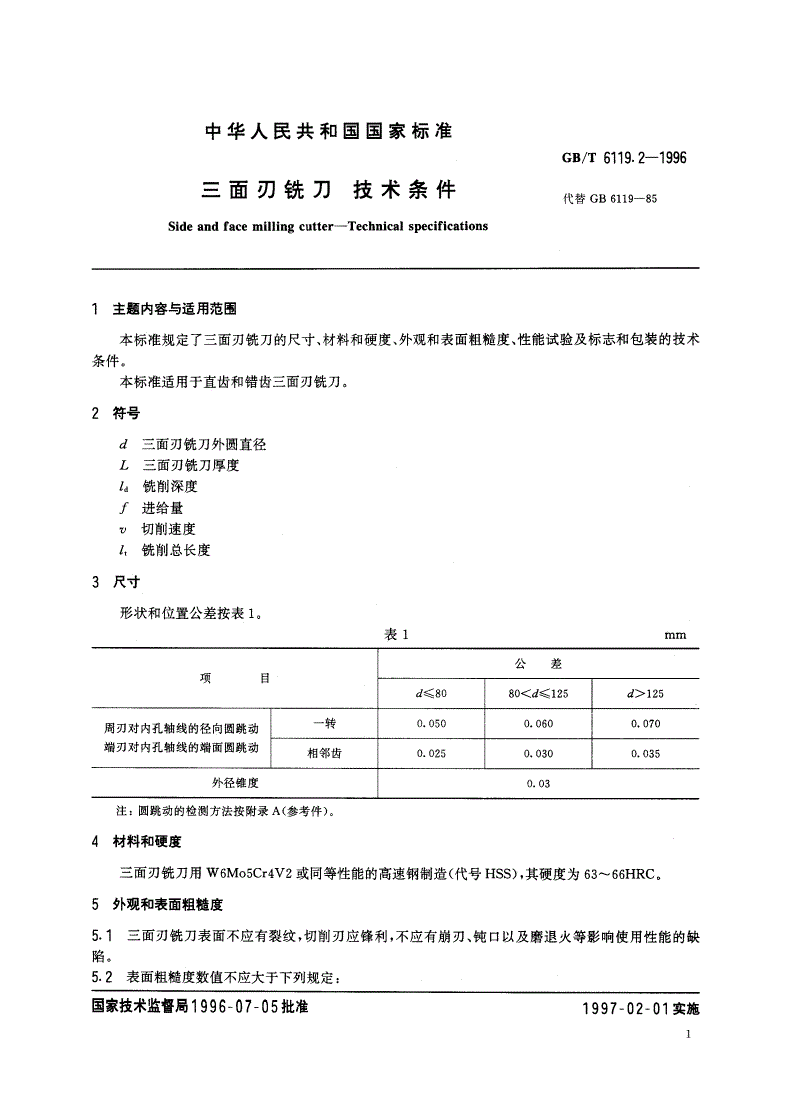

文前页预览

研制信息

起草单位：: 成都工具研究所

起草人：: -

出版信息：: 页数：5页 | 字数：8 千字 | 开本：大16开

内容描述

中华人民共和国国家标准

GB/T6119.2-1996

三面刃铣刀技术条件代替GB611汾一85

Sideandfacemillingcutter-Technicalspecifications

1主题内容与适用范围

本标准规定了三面刃铣刀的尺寸、材料和硬度、外观和表面粗糙度、性能试验及标志和包装的技术

条件

本标准适用于直齿和错齿三面刃铣刀。

2符号

d三面刃铁刀外圆直径

L三面刃铣刀厚度

几铣削深度

fa给量

切削速度

铣削总长度

3尺寸

形状和位置公差按表to

表1

项目

d<8080<d<125

周刃对内孔轴线的径向圆跳动转·0.0500.060

端刃对内孔轴线的端面圆跳动相邻齿0.0250.030

外径锥度

注:圆跳动的检测方法按附录A(参考件)

4材料和硬度

三面刃铣刀用W6Mo5Cr4V2或同等性能的高速钢制造(代号HSS)，其硬度为63-66HRCo

5外观和表面粗糙度

月
