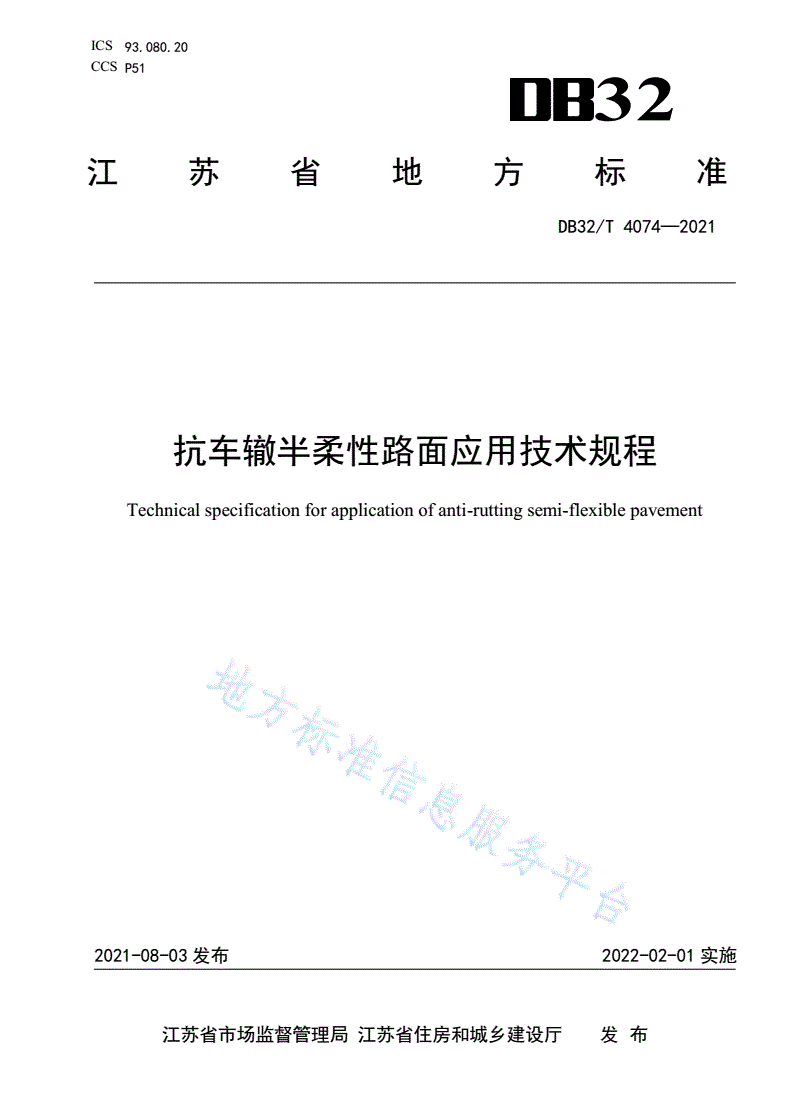

DB32/T 4074-2021 抗车辙半柔性路面应用技术规程

ICS93.080.20

CCSP51

32

江苏省地方标准

DB32/T4074—2021

抗车辙半柔性路面应用技术规程

Technicalspecificationforapplicationofanti-ruttingsemi-flexiblepavement

2021-08-03发布2022-02-01实施

江苏省市场监督管理局江苏省住房和城乡建设厅发布

DB32/T4074—2021

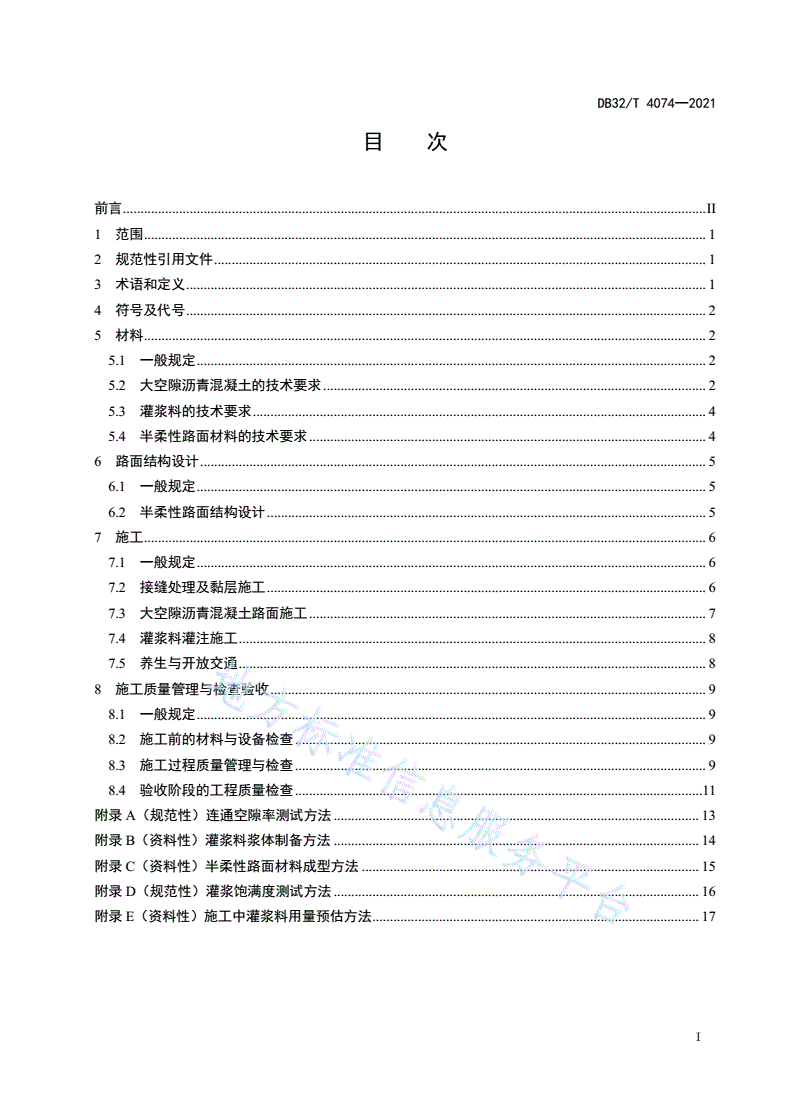

目次

前言......................................................................................................................................................................II

1范围................................................................................................................................................................1

2规范性引用文件............................................................................................................................................1

3术语和定义....................................................................................................................................................1

4符号及代号....................................................................................................................................................2

5材料................................................................................................................................................................2

5.1一般规定.................................................................................................................................................2

5.2大空隙沥青混凝土的技术要求.............................................................................................................2

5.3灌浆料的技术要求.................................................................................................................................4

5.4半柔性路面材料的技术要求.................................................................................................................4

6路面结构设计................................................................................................................................................5

6.1一般规定.................................................................................................................................................5

6.2半柔性路面结构设计.............................................................................................................................5

7施工................................................................................................................................................................6

7.1一般规定.................................................................................................................................................6

7.2接缝处理及黏层施工.............................................................................................................................6

7.3大空隙沥青混凝土路面施工.................................................................................................................7

7.4灌浆料灌注施工.....................................................................................................................................8

7.5养生与开放交通.....................................................................................................................................8

8施工质量管理与检查验收............................................................................................................................9

8.1一般规定.................................................................................................................................................9

8.2施工前的材料与设备检查.....................................................................................................................9

8.3施工过程质量管理与检查.....................................................................................................................9

8.4验收阶段的工程质量检查....................................................................................................................11

附录A（规范性）连通空隙率测试方法........................................................................................................13

附录B（资料性）灌浆料浆体制备方法........................................................................................................14

附录C（资料性）半柔性路面材料成型方法................................................................................................15

附录D（规范性）灌浆饱满度测试方法........................................................................................................16

附录E（资料性）施工中灌浆料用量预估方法.............................................................................................17

I

DB32/T4074—2021

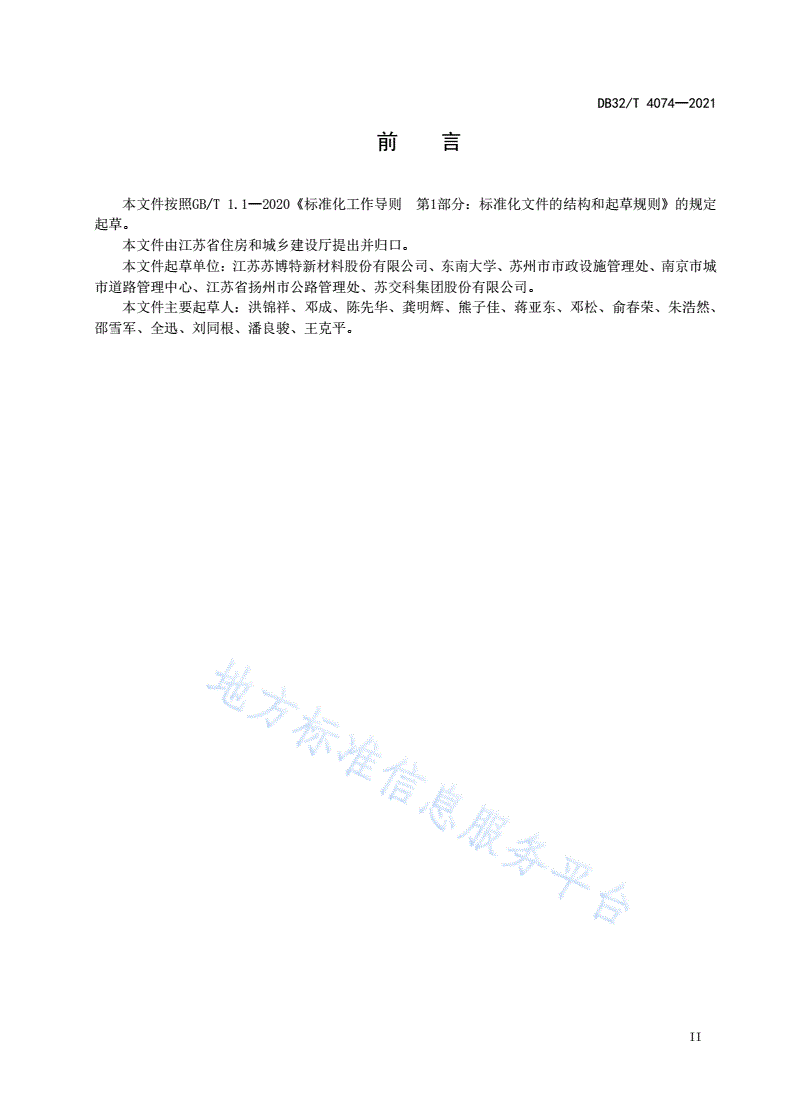

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由江苏省住房和城乡建设厅提出并归口。

本文件起草单位：江苏苏博特新材料股份有限公司、东南大学、苏州市市政设施管理处、南京市城

市道路管理中心、江苏省扬州市公路管理处、苏交科集团股份有限公司。

本文件主要起草人：洪锦祥、邓成、陈先华、龚明辉、熊子佳、蒋亚东、邓松、俞春荣、朱浩然、

邵雪军、全迅、刘同根、潘良骏、王克平。

II

DB32/T4074—2021

抗车辙半柔性路面应用技术规程

1范围

本标准规定了半柔性路面的材料、路面结构设计、施工、施工质量管理与检查验收。

本标准适用于各等级公路和城镇道路的半柔性路面工程，尤其适用于有信号灯控制的交叉口、公交

专用车道、公交站台、匝道、服务区、长大纵坡等对抗车辙性能要求较高的道路工程。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

JTGD50公路沥青路面设计规范

JTG5210公路技术状况评定标准

JTG3450公路路基路面现场测试规程

JTGF40公路沥青路面施工技术规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE30公路工程水泥及水泥混凝土试验规程

JTGE42公路工程集料试验规程

JT/T798路用废胎胶粉橡胶沥青

JT/T533沥青路面用纤维

JTG/T3350-03排水沥青路面设计与施工技术规范

CJJ169城镇道路路面设计规范

CJJ36城镇道路养护技术规范

CJJ1城镇道路工程施工与质量验收规范

3术语和定义

下列术语和定义适用于本文件。

3.1

灌浆料groutingmaterial

由水泥、矿物掺合料、砂和多种外加剂在专业化工厂按比例混合制成的干混料。

3.2

灌浆料浆体groutingslurry

由水与灌浆料按一定比例搅拌均匀而形成的一种具有良好流动性的浆体。

3.3

连通空隙率connectedporosity

沥青混凝土中相互连通并与外部空气相连通的空隙，其体积占全部混凝土体积的百分比。

1

DB32/T4074—2021

3.4

大空隙沥青混凝土porousasphaltconcrete

连通空隙率为16%~26%的可用于灌注灌浆料浆体的沥青混凝土。

3.5

大空隙沥青混凝土路面porousasphaltconcretepavement

由大空隙沥青混凝土铺筑而成，可用于灌注灌浆料浆体的沥青混凝土路面。

3.6

半柔性路面材料semi-flexiblepavementmaterial

在大空隙沥青混凝土中灌注灌浆料浆体而形成的一种复合路面材料。

3.7

半柔性路面semi-flexiblepavement

在大空隙沥青混凝土路面中灌注灌浆料浆体而形成的一种复合路面。

3.8

灌浆饱满度groutingplumpness

半柔性路面材料中浆体体积占大空隙沥青混凝土连通空隙体积的百分比。

4符号及代号

本标准使用的符号及代号见表1。

表1符号及代号

序号符号及代号意义

1PAC大空隙沥青混凝土

2SFP半柔性路面

3Pc连通空隙率

4Pg灌浆饱满度

5材料

5.1一般规定

5.1.1半柔性路面所用材料应综合考虑交通等级、气候条件、结构功能要求以及当地材料特点等因素。

5.1.2对进场的各种材料必须进行取样和质量检验，经评定合格后方可使用。

5.2大空隙沥青混凝土的技术要求

5.2.1大空隙沥青混凝土中的沥青结合料可采用SBS改性沥青、橡胶沥青、高黏度改性沥青。

5.2.2SBS改性沥青的技术指标应符合现行行业标准《公路沥青路面施工技术规范》JTGF40的相关规

定。

5.2.3橡胶沥青的技术指标应符合现行行业标准《路用废胎胶粉橡胶沥青》JT/T798中关于废胎胶粉橡

胶沥青技术要求的相关规定。

2

DB32/T4074—2021

5.2.4高黏度改性沥青的技术指标应符合现行行业标准《排水沥青路面设计与施工技术规范》JTG/T

3350-03的相关规定。

5.2.5粗集料宜采用轧制碎石，应洁净、干燥、表面粗糙。半柔性路面材料用于上面层时，粗集料宜选

用玄武岩或辉绿岩碎石。粗集料技术指标应符合现行行业标准《公路沥青路面施工技术规范》JTGF40

的相关规定。

5.2.6细集料宜采用机制砂，填料宜采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿

粉，其技术指标均应符合现行行业标准《公路沥青路面施工技术规范》JTGF40的相关规定。

5.2.7纤维可选用木质纤维、矿物纤维或聚合物纤维等，其技术指标应符合现行行业标准《沥青路面用

纤维》JT/T533的相关规定。

5.2.8大空隙沥青混凝土的矿料级配应符合表2的规定，其技术要求应符合表3的规定。大空隙沥青混

凝土配合比设计可参照现行行业标准《排水沥青路面设计与施工技术规范》JTG/T3350-03。

表2大空隙沥青混凝土矿料级配范围

通过质量百分率/%

筛孔尺寸/mm

PAC-13PAC-16PAC-20

26.5--100

19-10070~100

1610070~10020~90

13.270~10030~9010~70

9.510~505~505~50

4.755~254~254~25

2.364~154~154~15

1.183~123~123~12

0.63~103~103~10

0.32~92~92~9

0.152~82~82~8

0.0751~71~71~7

表3大空隙沥青混凝土技术要求

技术指标单位技术要求试验方法

击实次数次双面各50JTGE20:T0702

空隙率%18~28JTGE20:T0708

连通空隙率%16~26见附录A

马歇尔稳定度kN≥3JTGE20:T0709

析漏损失%≤0.5JTGE20:T0732

飞散损失%≤45
