GB/T 33192-2016 内燃机车用柴油机通用技术条件

ICS4506010

S42..

中华人民共和国国家标准

GB/T33192—2016

内燃机车用柴油机通用技术条件

Generaltechnicalspecificationfordieselengineoflocomotive

2016-12-13发布2017-07-01实施

中华人民共和国国家质量监督检验检疫总局发布

中国国家标准化管理委员会

GB/T33192—2016

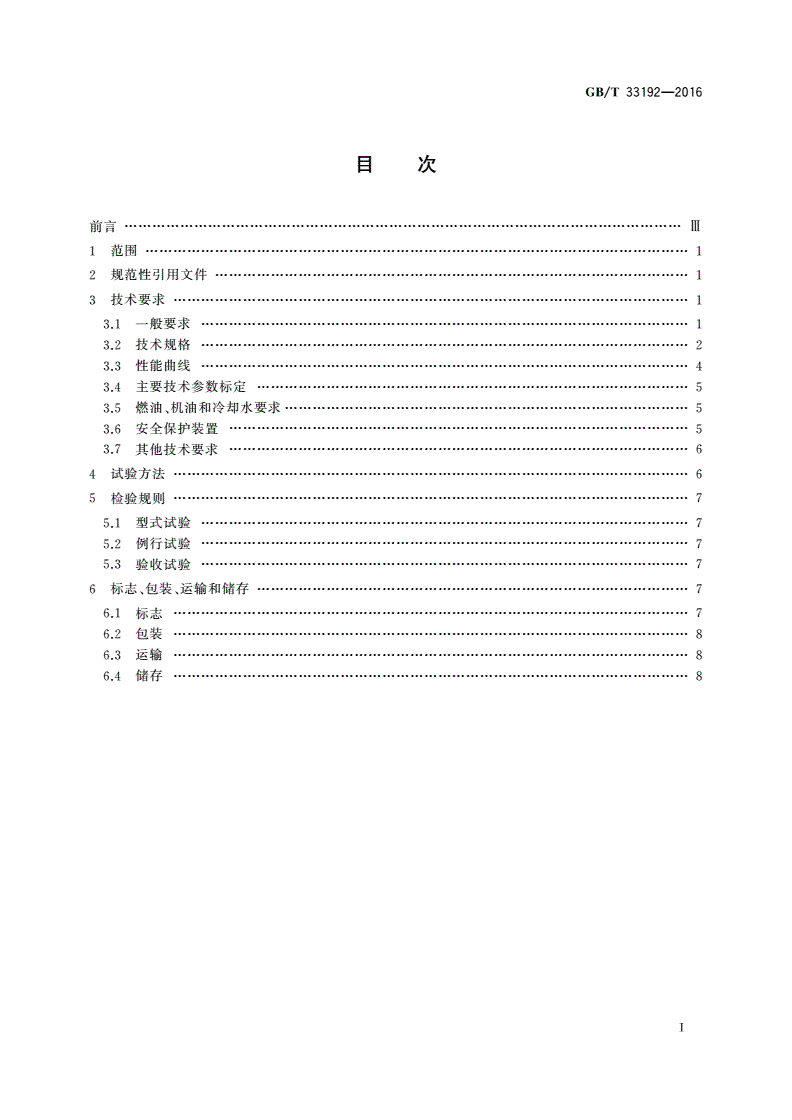

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

技术要求

3…………………1

一般要求

3.1……………1

技术规格

3.2……………2

性能曲线

3.3……………4

主要技术参数标定

3.4…………………5

燃油机油和冷却水要求

3.5、……………5

安全保护装置

3.6………………………5

其他技术要求

3.7………………………6

试验方法

4…………………6

检验规则

5…………………7

型式试验

5.1……………7

例行试验

5.2……………7

验收试验

5.3……………7

标志包装运输和储存

6、、…………………7

标志

6.1…………………7

包装

6.2…………………8

运输

6.3…………………8

储存

6.4…………………8

Ⅰ

GB/T33192—2016

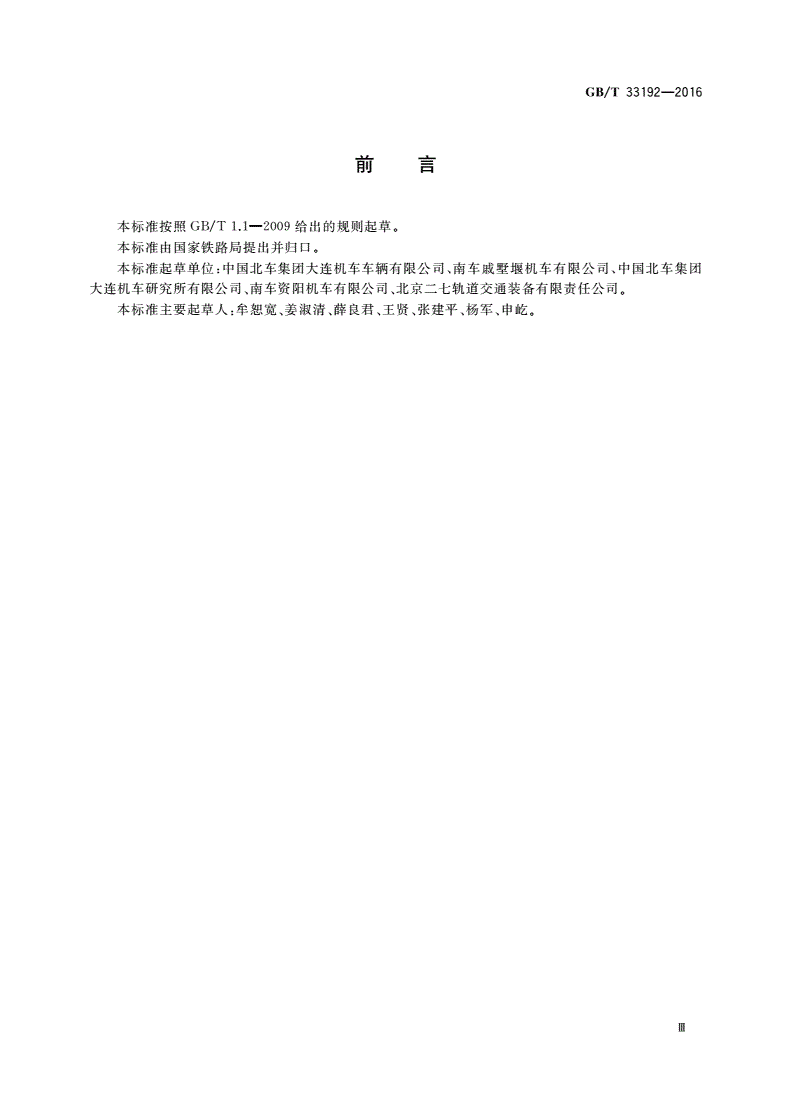

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由国家铁路局提出并归口

。

本标准起草单位中国北车集团大连机车车辆有限公司南车戚墅堰机车有限公司中国北车集团

:、、

大连机车研究所有限公司南车资阳机车有限公司北京二七轨道交通装备有限责任公司

、、。

本标准主要起草人牟恕宽姜淑清薛良君王贤张建平杨军申屹

:、、、、、、。

Ⅲ

GB/T33192—2016

内燃机车用柴油机通用技术条件

1范围

本标准规定了内燃机车用柴油机以下简称柴油机的技术要求试验方法检验规则标志包装

()、、、、、

运输和储存

。

本标准适用于新造内燃机车用柴油机其他内燃动车用柴油机可参照执行

,。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

普通柴油

GB252

内燃机产品名称和型号编制规则

GB/T725

往复式内燃机旋转方向气缸和气缸盖上气门的标志及直列式内燃机右机左机和

GB/T726、、

发动机方位的定义

形状和位置公差未注公差值

GB/T1184—1996

产品几何技术规范极限与配合第部分公差偏差和配合的

GB/T1800.1—2009(GPS)1:、

基础

产品几何技术规范极限与配合第部分标准公差等级和孔轴

GB/T1800.2—2009(GPS)2:、

极限偏差表

产品几何技术规范极限与配合公差带和配合的选择

GB/T1801—2009(GPS)

漆膜颜色标准

GB/T3181—2008

往复式内燃机防火

GB4556

往复式内燃机性能第部分功率燃料消耗和机油消耗的标定及试验方法

GB/T6072.11:、

通用发动机的附加要求

往复式内燃机性能第部分试验测量

GB/T6072.33:

往复式内燃机性能第部分超速保护

GB/T6072.66:

运输包装收发货标志

GB/T6388

曲轴轴系扭转振动的测量与评定方法

GB/T15371

轨道交通机车车辆设备冲击和振动试验

GB/T21563—2008

动力装置用柴油机认证试验

TB/T2745

动力装置用柴油机例行试验和验收条件

TB/T2746—2002

铁路牵引用柴油机排放试验

TB/T2783

内燃机车柴油机排气不透光度测量

TB/T3016

铁道动力装置用柴油机认证试验实施细则

TB/T3098—2004

3技术要求

31一般要求

.

311柴油机产品及其零部件应符合相关标准及本标准的要求并按经规定程序批准的产品图样和技

..,

1

GB/T33192—2016

术文件制造

。

312柴油机设计应遵循系列化标准化模块化和轻量化的原则并按制造商质量体系文件规定的设

..、、,

计程序进行应确保柴油机产品图样和技术文件的完整性正确性和统一性同一型号柴油机应能整机

,、。

互换且主要零部件应能通用互换

,。

313柴油机产品应具有良好的热工性能综合动力性能运用可靠性能和使用耐久性能柴油机应方

..、、,

便运用维护保养和检修

、、。

314原材料应符合产品图样技术文件和相应标准的规定当需要使用代用材料时应按规定程序办

..、,

理审批

。

315柴油机应有重要零件特性分级表和零件重要度分级表柴油机主要部件和关键零部件应有组

..。

装检查和试验记录柴油机主要部件和关键零部件应进行首件检验认证

、。。

316制造商应提供以下技术文件

..:

柴油机的应用环境工作条件和安装技术要求

a)、;

柴油机燃油系统机油系统冷却水系统和起动系统及监控系统等的工作原理图

b)、、;

柴油机外形轮廓尺寸以曲轴中心为基准的有关尺寸及重心图支座安装连接尺寸及安装调整

c),,

要求

;

柴油机与外部设备连接的空间位置和接口的安装尺寸

d);

柴油机监测仪表的安装位置及与外部连接的接口要求

e);

柴油机主要大部件的检修净空尺寸图

f);

柴油机主要部件的基本配置清单和选择配置清单

g)。

32技术规格

.

321制造商应在技术文件中提供柴油机的下列主要技术规格和主要技术参数

..:
