DB21/T 3946-2024 交通运输噪声污染缓解工程技术规范 隔声窗措施

ICS13.140

CCSZ05

21

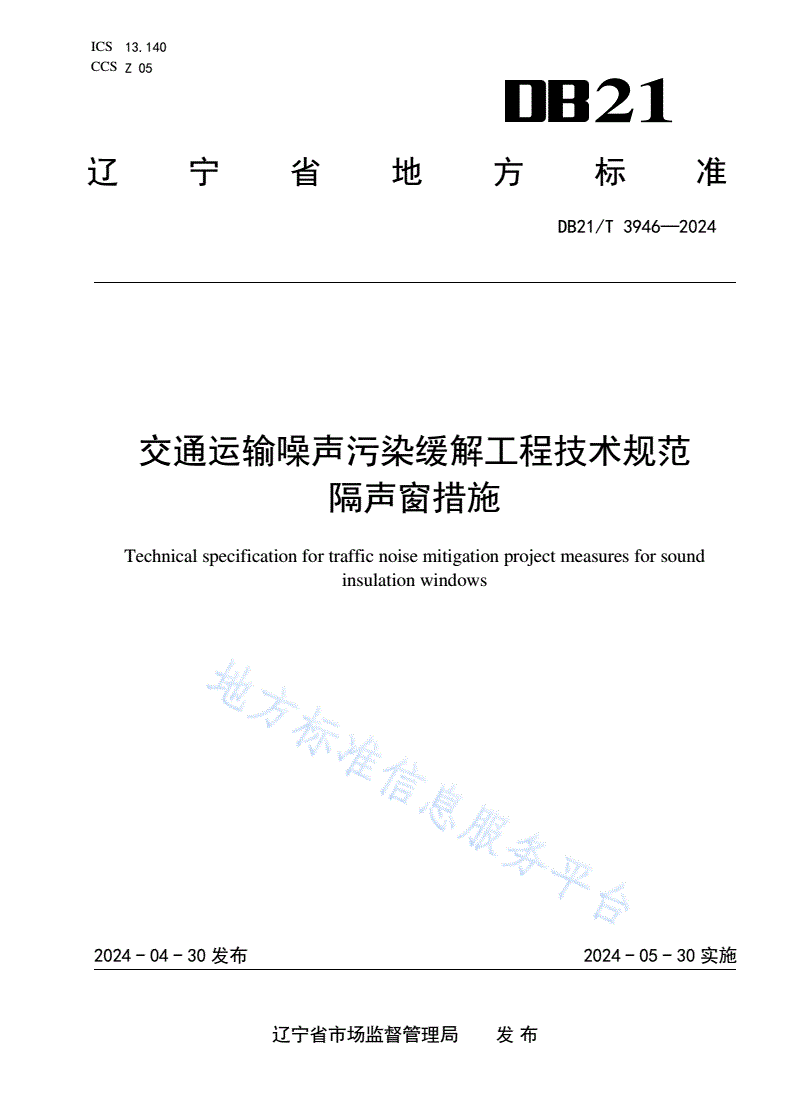

辽宁省地方标准

DB21/T3946—2024

交通运输噪声污染缓解工程技术规范

隔声窗措施

Technicalspecificationfortrafficnoisemitigationprojectmeasuresforsound

insulationwindows

2024-04-30发布2024-05-30实施

辽宁省市场监督管理局发布

1

DB21/T3946—2024

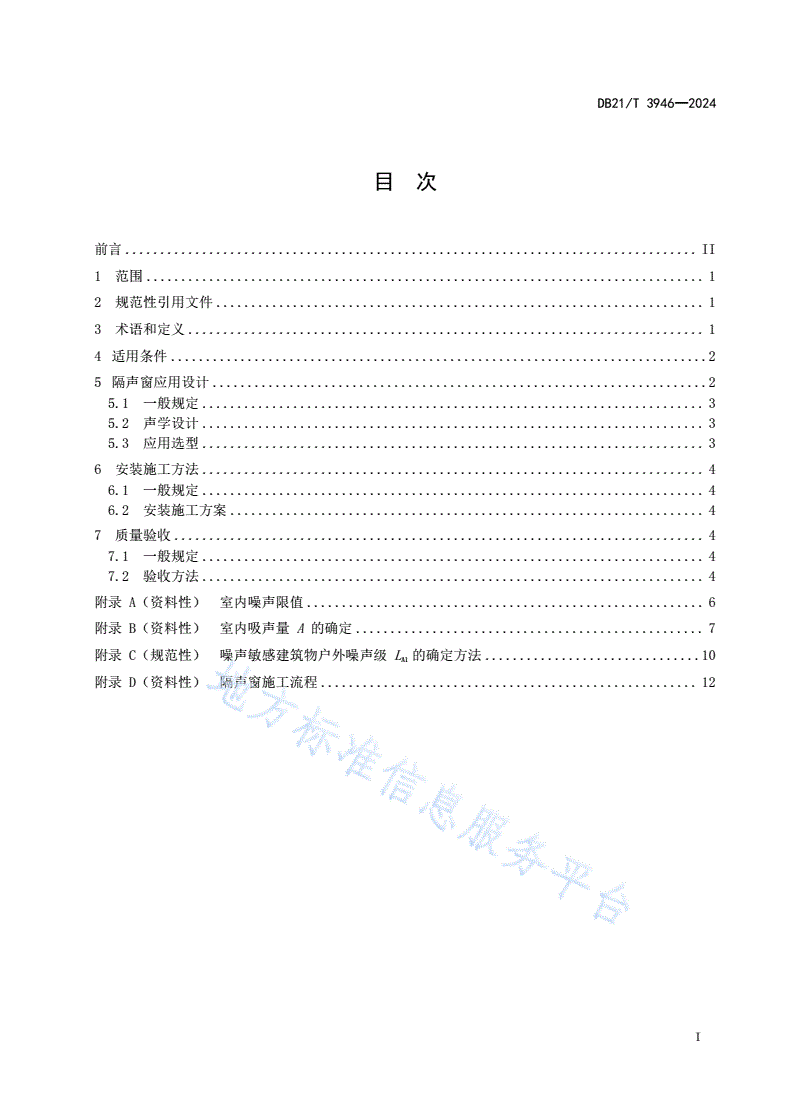

目次

前言..................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4适用条件.............................................................................2

5隔声窗应用设计.......................................................................2

5.1一般规定........................................................................3

5.2声学设计........................................................................3

5.3应用选型........................................................................3

6安装施工方法........................................................................4

6.1一般规定........................................................................4

6.2安装施工方案....................................................................4

7质量验收............................................................................4

7.1一般规定........................................................................4

7.2验收方法........................................................................4

附录A（资料性）室内噪声限值.........................................................6

附录B（资料性）室内吸声量A的确定..................................................7

附录C（规范性）噪声敏感建筑物户外噪声级LA1的确定方法...............................10

附录D（资料性）隔声窗施工流程......................................................12

I

DB21/T3946—2024

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本文件由辽宁省生态环境厅提出并归口。

本文件主要起草单位：辽宁省沈阳生态环境监测中心、北京市科学技术研究院城市安全与环境科

学研究所。

本文件主要起草人：孙学斌、高峰、赵佳美、秦勤、冯晓宇、赵鹏雷、姚琨、姜春红、刘兴鑫、

杨碧波、王朝霞、关庆涛、李欣、卢迎红、王帅。

本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电或来函等方式进行反

馈，我们将即时答复并认真处理，根据实际情况依法进行评估及复审。

文件起草单位通讯地址：辽宁省沈阳生态环境监测中心地址：沈阳市浑南区全运三路98号B座环

保大厦电话：024-23935050。

归口管理部门通讯地址：辽宁省生态环境厅地址：沈阳市浑南区双园路30号甲电话：024-

62788519。

II

DB21/T3946—2024

交通运输噪声污染缓解工程技术规范隔声窗措施

1范围

本文件规定了交通运输噪声污染缓解工程中隔声窗应用设计、施工方法和质量验收。

本文件适用于缓解受交通运输噪声影响的既有噪声敏感建筑物噪声防护工程使用的隔声窗措施。

本文件不适用受机场周围区域受航空器噪声影响的噪声敏感建筑物防护措施。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB3096声环境质量标准

GB/T3785.1电声学声级计第1部分：规范

GB/T3785.2电声学声级计第2部分：型式评价试验

GB/T3785.3电声学声级计第3部分：周期试验

GB/T8485建筑门窗空气声隔声性能分级及检测方法

GB/T11976建筑外窗采光性能分级及检测方法

GB/T15173电声学声校准器

GB/T19889.5声学建筑和建筑构建隔声测量第5部分：外墙构件和外墙空气声隔声的现场测量

GB/T31433建筑幕墙、门窗通用技术条件

GB50009建筑结构荷载规范

GB/T50076室内混响时间测量规范

GB50118民用建筑隔声设计规范

GB/T50121建筑隔声评价标准

GB50210建筑装饰装修工程质量验收标准

GB50327住宅装饰装修工程施工规范

GB55016建筑环境通用规范

HJ2.4环境影响评价技术导则声环境

JGJ26严寒和寒冷地区居住建筑节能设计标准

JG/T233建筑门窗用通风器

DB21/T3113民用建筑门窗技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

交通运输噪声trafficnoise

1

DB21/T3946—2024

指机动车、铁路机车车辆、城市轨道交通车辆、机动船舶、航空器等交通运输工具在运行时产生

的干扰周围生活环境的声音。

3.2

隔声窗soundinsulationwindow

一种用于阻隔噪声由室外向室内传播的建筑用窗，本文件指隔声性能大于30dB(A)的建筑外窗。

3.3

噪声敏感建筑物noise-sensitivebuildings

指用于居住、科学研究、医疗卫生、文化教育、机关团体办公、社会福利等需要保持安静的建筑

物。

3.4

空气声air-bornesound

声源经过空气向四周传播的声音。

[来源：GB50118—2010,2.1.3]

3.5

隔声量设计值RtrAthedesignvalueofsoundreductionindex

表征隔声窗空气声隔声性能的评价量。本文件中指考虑噪声敏感建筑物户外噪声级、室内噪声限

值、窗面积、室内吸声状况等因素，根据经验公式估算得到的A计权评价量，单位dB(A)。

3.6

等效声级equivalentcontinuousA-weightedsoundpressurelevel

指在规定测量时间T内A计权声压级的能量平均值，单位为dB(A)。

3.7

户外噪声级theoutsideA-weightedsoundpressurelevelofbuildings

在噪声敏感建筑物外，距离墙壁或窗户1m处，距离地面高度1.2m以上测得的等效声级，单位为

dB(A)。

3.8

室内平均声压级theindoorsoundpressurelevelofbuildings

噪声敏感建筑物室内测得的声压级，单位为dB(A)。

3.9

室内噪声限值thelimitsforindoorA-weightedsoundpressurelevel

建筑物外部噪声源传播至主要功能房间室内的噪声限值，单位为dB(A)。

3.10

干法安装installationwithadditionalframeforfixing

墙体窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰

湿作业完成后，将窗固定在金属附框上的安装方法。

4适用条件

4.1当噪声敏感建筑物受交通运输噪声影响，室外声环境超过GB3096要求时，可采取隔声窗措施。

4.2当单独采用隔声窗措施时，噪声敏感建筑物外围护结构应符合GB50118中规定的空气声隔声标

准。

5隔声窗应用设计

2

DB21/T3946—2024

5.1一般规定

5.1.1物理性能

隔声窗物理性能应根据建筑物的类别、高度、体型等进行设计，水密、抗风压、气密等主要性能

和要求及适用检测标准应符合国家、行业和相关标准的规定。

5.1.2材料要求

隔声窗的型材、玻璃、五金件、密封等材料要求应符合国家、行业和相关标准的规定。

5.1.3通风装置

若加装通风装置，通风装置设计应符合JG/T233等相关标准规定。

5.1.4设计文件

隔声窗的设计文件应注明隔声窗的隔声量设计值，并应提供详细的设计计算书、设计说明、安装

图及其他设计文件。设计若有选用标准图集的，应注明窗的标准设计图集号和窗编号，指明窗的种类、

系列、规格以及所配的玻璃型号、厚度等。

5.2声学设计

5.2.1隔声量设计值的确定

隔声窗的隔声量设计值应根据噪声敏感建筑物户外噪声级、室内噪声限值、窗面积、室内吸声状

况等因素设计，设计要求如下：

a)隔声窗的隔声量设计值可按下式估算：

·······················································(1)

��

�푡�>�A1−�A2+10lg

式中：

1——噪声敏感建筑物户外噪声级，dB(A)；

A

LA2——室内噪声限值，dB(A)，LA2参见附录A；

2

Sc——窗面积，m；

A——室内平均吸声量，m2，A的确定方法可参考附录B；
