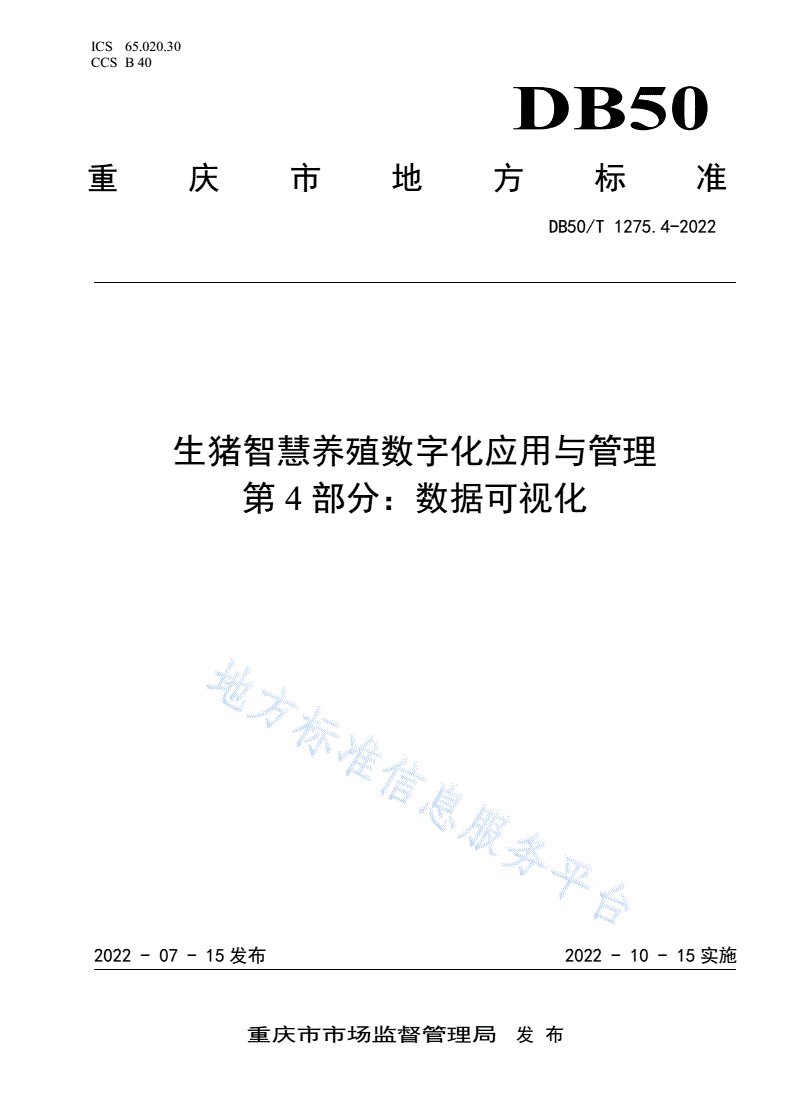

DB50/T 1275.4-2022 生猪智慧养殖数字化应用与管理 第4部分：数据可视化

ICS65.020.30

CCSB40

DB50

重庆市地方标准

DB50/T1275.4-2022

生猪智慧养殖数字化应用与管理

第4部分：数据可视化

2022-07-15发布2022-10-15实施

重庆市市场监督管理局 发布

DB50/T1275.4-2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件是DB50/T1275.4《生猪智慧养殖数字化应用与管理》的第4部分。DB50/T1275.4已经发布

了以下部分：

——第1部分：总则；

——第2部分：基础数据；

——第3部分：智能设备；

——第4部分：数据可视化；

——第5部分：生产管理；

——第6部分：养殖；

——第7部分：生物安全。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由重庆市农业农村委员会提出、归口并实施。

本文件起草单位：重庆（荣昌）生猪大数据中心、重庆市畜牧技术推广总站、联通数字科技有限公

司重庆市分公司、国农（重庆）生猪大数据产业发展有限公司、西南大学。

本文件主要起草人：朱燕、姚楠、陈红跃、甘玲、何道领、李常营、钟绍智、秦友平、黄文艳、康

波、易杰、张亮、何伟、谢佳华、饶光、吕召彪、梁波、谭剑蓉、吕小华。

I

DB50/T1275.4-2022

生猪智慧养殖数字化应用与管理

第4部分：数据可视化

1范围

本文件规定了生猪智慧养殖数据可视化的术语和定义、功能展现要求、可视化场景和配置建议。

本文件适用于生猪养殖产业链相关主体的数字化应用与管理。

注：相关主体包括但不限于政府监管部门、技术支撑部门、养殖企业（场）、粪污资源化利用社会化服务方。

2规范性引用文件

本文件没有规范性引用文件。

3术语和定义

下列术语和定义适用于本文件。

3.1

看板dashboard

能够进行统一展示的界面，包括但不限于浏览器、应用程序、APP端可视化报表展示界面。

4功能展现要求

4.1移动端和PC端

4.1.1应满足养殖场不同岗位需求：

a)用户管理模块；

b)猪只信息管理模块；

c)圈舍信息管理模块；

d)猪舍环境管理模块；

e)智能设备管理模块；

f)生产管理模块；

g)投入品管理模块；

h)销售管理模块；

i)统计报表模块。

4.1.2支持各类基础信息录入。

4.1.3支持环境和设备设施参数查看。

4.1.4支持智能设备的远程安全操控。

4.1.5支持生产经营统计分析结果的展示。

4.1.6支持各类通知和告警提醒功能。

1

DB50/T1275.4-2022

4.1.7支持系统各种配置功能。

4.2可视化大屏

4.2.1支持通过猪场大屏看板、场区三维建模、栏舍VR场景展示等形式，进行生猪养殖情况统一展

现。

4.2.2支持柱形图、饼形图、折线图等多种表现形式。

4.3重点展示内容

包含场内生产过程的核心数据，重点展示内容见表1。

表1重点展示内容

展示模块展示内容

首页基本信息，待办任务，猪栋（舍）数，存栏量，设备数量，设备预警

用户管理模块用户，岗位，权限，场区

猪只管理模块公猪，母猪，仔猪，生长育肥猪

圈舍管理模块区域，圈舍

投入品管理模块饲料，饮水，动保

生产管理模块任务管理，免疫记录，生物安全

智能设备管理模块智能设备数据，智能设备清单，设备预警阈值设置，设备预警

猪舍环境管理模块猪舍基本信息，智能设备数据，视频流数据

销售管理模块猪只采购信息，销售信息

统计报表存栏量，公猪，母猪，仔猪，生长育肥猪，投入品

5可视化场景和配置建议

5.1可视化场景

生猪智慧养殖场数据可视化场景建议（见附录A）。

5.2主要配置建议

根据不同规模，生猪养殖场主要软硬件配置建议见表2。

2

DB50/T1275.4-2022

表2生猪养殖场主要软硬件配置建议表

存栏量

配置

200头500头1000头2000头5000头10000头

NVR111111

干兆交换机111246
