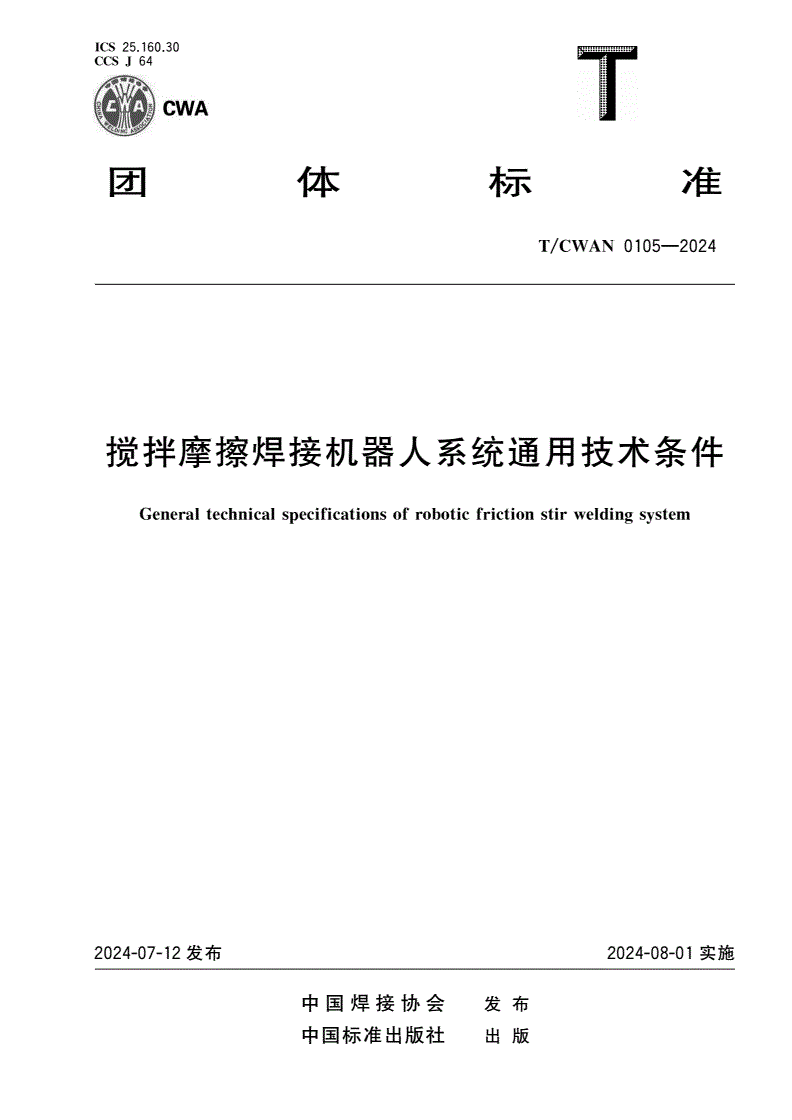

T/CWAN 0105-2024 搅拌摩擦焊接机器人系统通用技术条件

ICS25.160.30

CCSJ64

团体标准

T/CWAN0105—2024

搅拌摩擦焊接机器人系统通用技术条件

Generaltechnicalspecificationsofroboticfrictionstirweldingsystem

2024-07-12发布2024-08-01实施

中国焊接协会  发布

T/CWAN0105—2024

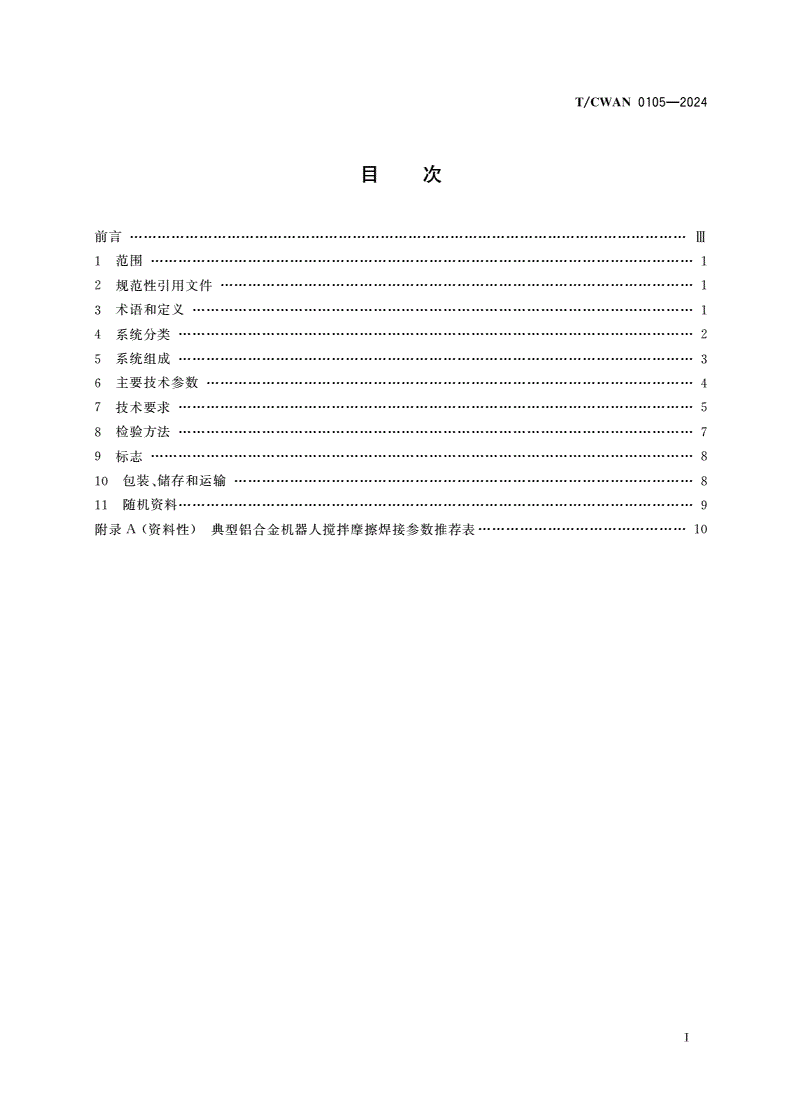

目次

前言............................................................................................................................................................II

1范围............................................................................................................................................................1

2规范性引用文件........................................................................................................................................1

3术语和定义................................................................................................................................................1

4系统分类....................................................................................................................................................2

5系统组成....................................................................................................................................................2

6主要技术参数............................................................................................................................................4

7技术要求....................................................................................................................................................4

8检验方法....................................................................................................................................................7

9标志............................................................................................................................................................8

10包装、储存和运输..................................................................................................................................8

11随机资料...................................................................................................................................................9

附录A（资料性）典型铝合金机器人搅拌摩擦焊接参数推荐表..........................................................10

I

T/CWAN0105—2024

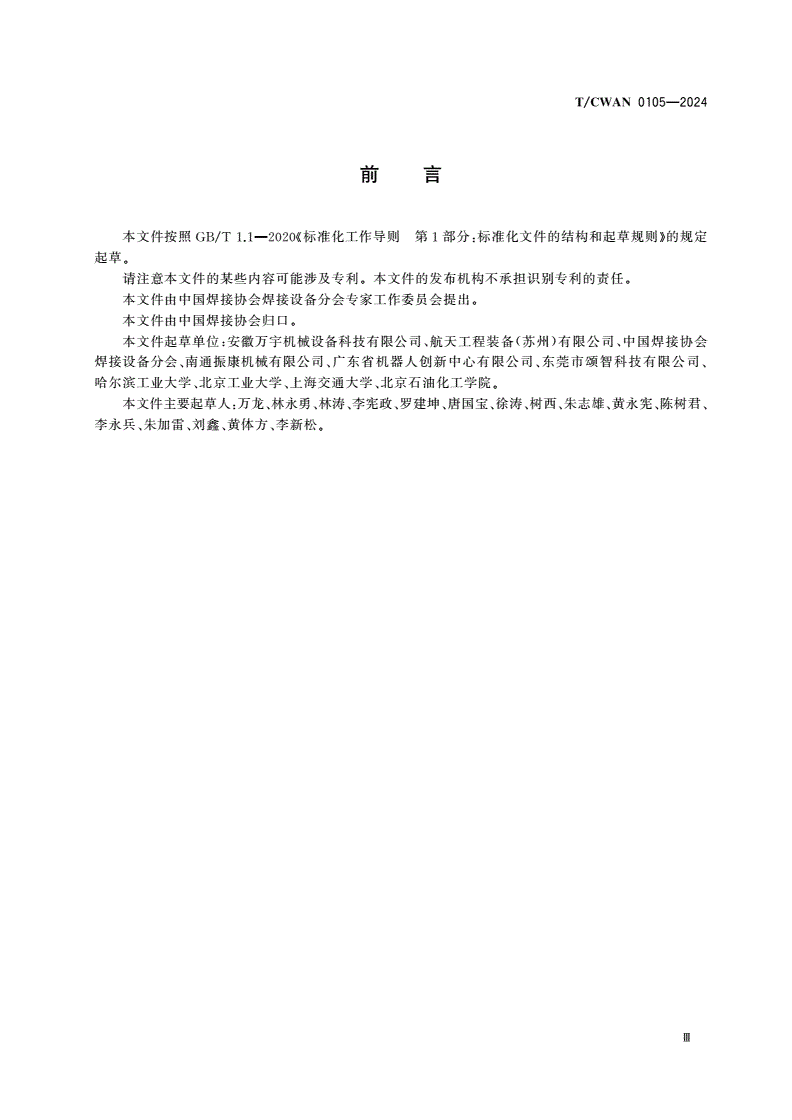

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由中国焊接协会焊接设备分会专家工作委员会提出。

本文件由中国焊接协会归口。

本文件起草单位：安徽万宇机械设备科技有限公司、航天工程装备（苏州）有限公司、中国焊接协

会焊接设备分会、南通振康机械有限公司、广东省机器人创新中心有限公司、东莞市颂智科技有限公司、

哈尔滨工业大学、北京工业大学、上海交通大学、北京石油化工学院。

本文件主要起草人：万龙、林永勇、林涛、李宪政、罗建坤、唐国宝、徐涛、树西、朱志雄、黄永

宪、陈树君、李永兵、朱加雷、刘鑫、黄体方、李新松。

II

T/CWAN0105—2024

搅拌摩擦焊接机器人系统通用技术条件

1范围

本文件规定了搅拌摩擦焊接机器人系统（工作站）的分类、组成、技术参数、技术要求、检验

方法、标志和包装储运等。

本文件适用于各类搅拌摩擦焊接机器人系统（工作站）。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用

文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）

适用于本文件。

GB/T191包装储运图示标志

GB2893安全色

GB2894安全标志及其使用导则

GB/T3375焊接术语

GB11291.2机器人与机器人装备工业机器人的安全要求第2部分：机器人系统与集成

GB/T12642工业机器人性能规范及其测试方法

GB/T12643机器人与机器人装备词汇

GB/T13306标牌

GB/T13384机电产品包装通用技术条件

GB/T17248.3声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置

的发射声压级

GB/T20867工业机器人安全实施规范

GB/T34630.1搅拌摩擦焊铝及铝合金第1部分：术语及定义

JB/T8896工业机器人验收规则

JB/T10801.2电主轴第2部分：加工中心用电主轴技
