DB11/T 1837-2021 幕墙工程施工过程模型细度标准
DB11/T 1837-2021 Modeling precision standard for exterior curtain wall construction process
基本信息
发布历史
-
2021年04月
研制信息
- 起草单位:
- 起草人:
- 出版信息:
- 页数:26页 | 字数:- | 开本: -
内容描述
UG

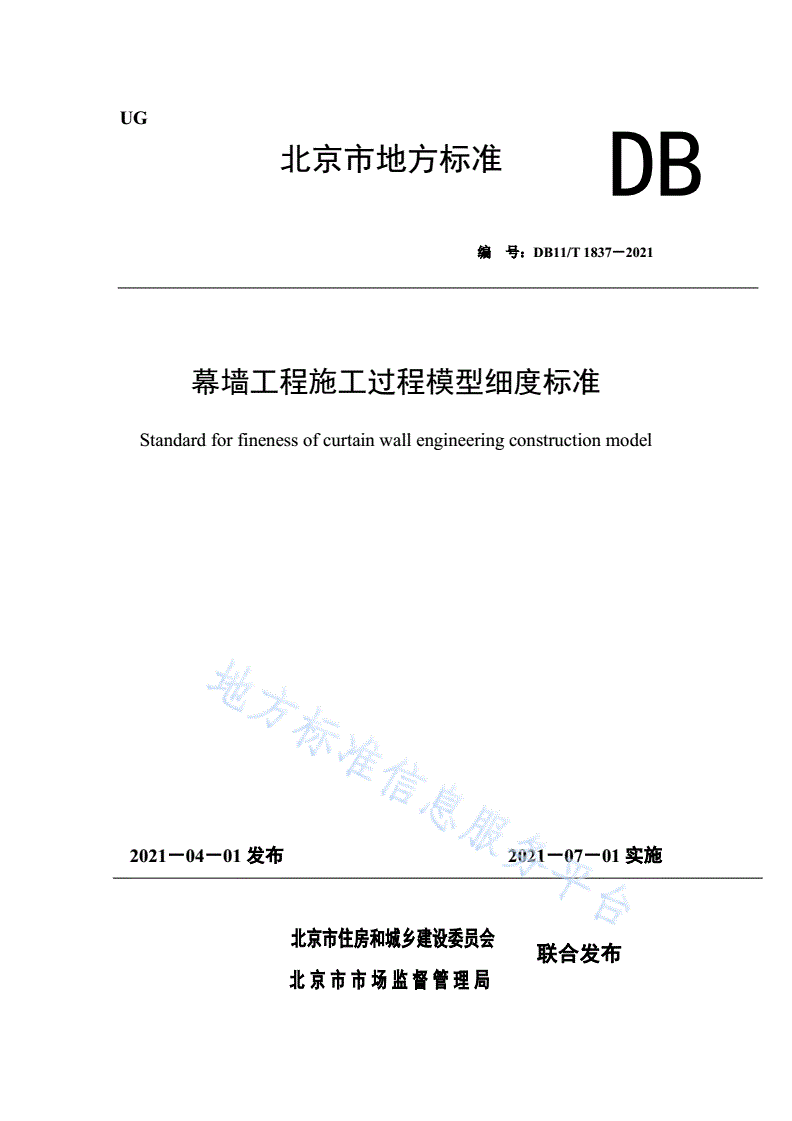

北京市地方标准
DB
编号:DB11/T1837-2021
幕墙工程施工过程模型细度标准
Standardforfinenessofcurtainwallengineeringconstructionmodel
2021-04-01发布2021-07-01实施
北京市住房和城乡建设委员会
联合发布
北京市市场监督管理局

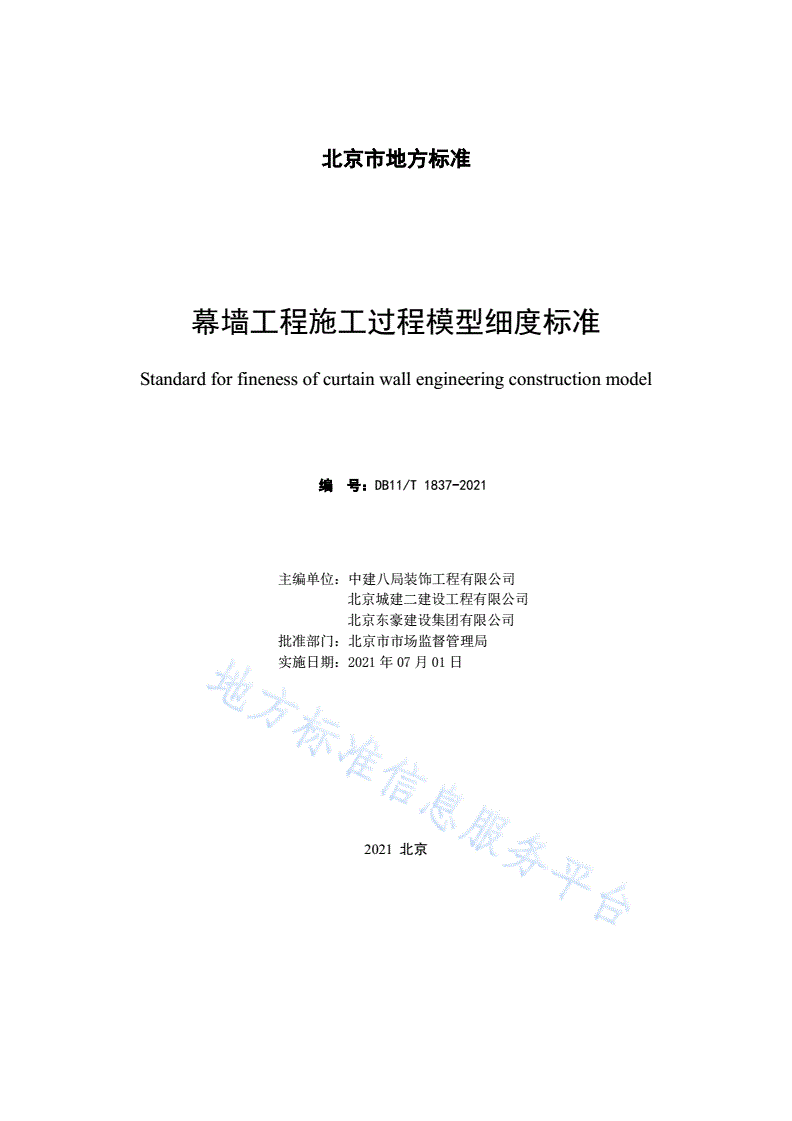

北京市地方标准
幕墙工程施工过程模型细度标准
Standardforfinenessofcurtainwallengineeringconstructionmodel
编号:DB11/T1837-2021
主编单位:中建八局装饰工程有限公司
北京城建二建设工程有限公司
北京东豪建设集团有限公司
批准部门:北京市市场监督管理局
实施日期:2021年07月01日
2021北京

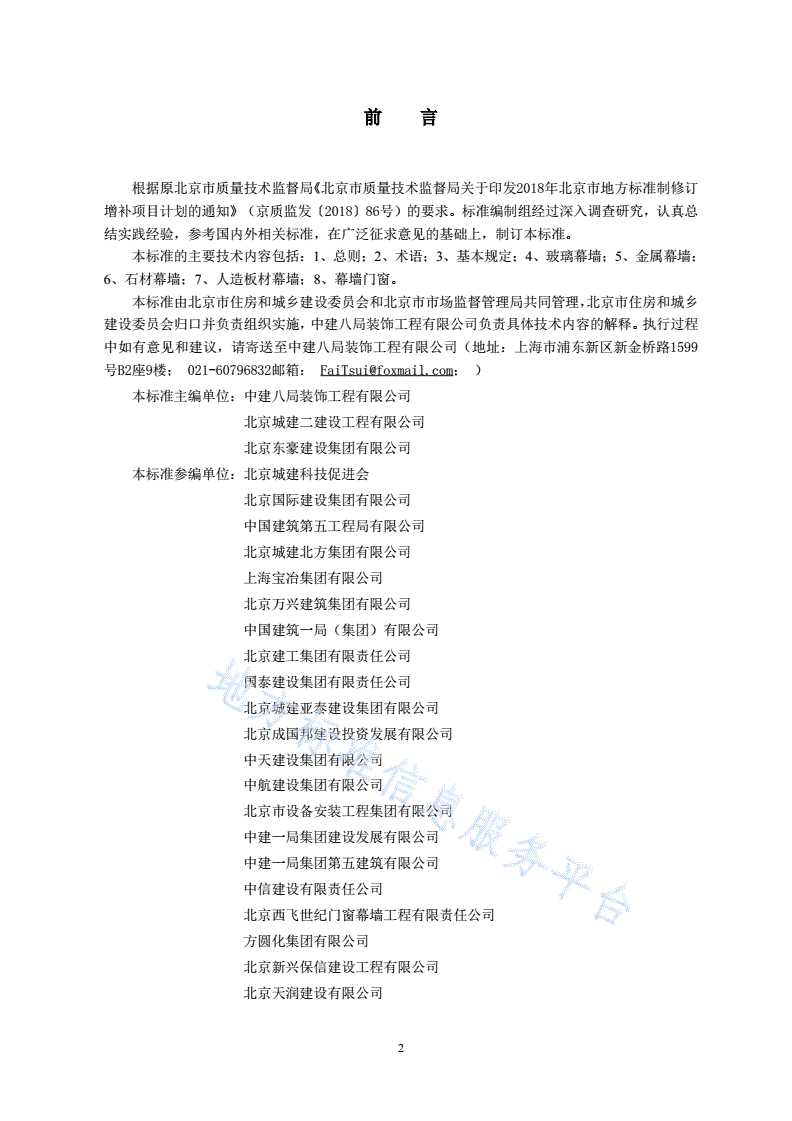

前言
根据原北京市质量技术监督局《北京市质量技术监督局关于印发2018年北京市地方标准制修订
增补项目计划的通知》(京质监发〔2018〕86号)的要求。标准编制组经过深入调查研究,认真总
结实践经验,参考国内外相关标准,在广泛征求意见的基础上,制订本标准。
本标准的主要技术内容包括:1、总则;2、术语;3、基本规定;4、玻璃幕墙;5、金属幕墙;
6、石材幕墙;7、人造板材幕墙;8、幕墙门窗。
本标准由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理,北京市住房和城乡
建设委员会归口并负责组织实施,中建八局装饰工程有限公司负责具体技术内容的解释。执行过程
中如有意见和建议,请寄送至中建八局装饰工程有限公司(地址:上海市浦东新区新金桥路1599
号B2座9楼;021-60796832邮箱:FaiTsui@;)
本标准主编单位:中建八局装饰工程有限公司
北京城建二建设工程有限公司
北京东豪建设集团有限公司
本标准参编单位:北京城建科技促进会
北京国际建设集团有限公司
中国建筑第五工程局有限公司
北京城建北方集团有限公司
上海宝冶集团有限公司
北京万兴建筑集团有限公司
中国建筑一局(集团)有限公司
北京建工集团有限责任公司
国泰建设集团有限责任公司
北京城建亚泰建设集团有限公司
北京成国邦建设投资发展有限公司
中天建设集团有限公司
中航建设集团有限公司
北京市设备安装工程集团有限公司
中建一局集团建设发展有限公司
中建一局集团第五建筑有限公司
中信建设有限责任公司
北京西飞世纪门窗幕墙工程有限责任公司
方圆化集团有限公司
北京新兴保信建设工程有限公司
北京天润建设有限公司
2
北京城建九建设工程有限公司
本标准主要起草人员:孙士东刘国舟王红成徐辉
张文杰李鸿飞张亮亮刁新亮
郝懿张继东苏养龙陈长虹
王佳玉姜月菊张德萍戴金娥
侯博张本松解江涛张小平
杜建江臧洪全刘小陈东
王德国刘毅夫裴海清林剑锋
杨晓毅赛菡杨震卿翟炜
邱穆彬李小敬王腾飞王健健
王晓彬侯少宾于欣孙蒙蒙
诸进许子豪鲁英伟韩晓东
马佼峰于晓晴王兰群王栋
计国庆郭开宇王京王军勇
于传东梁淼
本标准主要审查人员:李栋周德恒叶锦华金大春
谢海春刘立平袁梅李庆达
贾蒙
3
目次
1总则............................................................................................................................................6
2术语............................................................................................................................................7
3基本规定........................................................................................................................................8
4玻璃幕墙........................................................................................................................................9
5金属幕墙......................................................................................................................................12
6石材幕墙......................................................................................................................................13
7人造板材幕墙..............................................................................................................................14
8幕墙门窗......................................................................................................................................15
本标准用词说明..............................................................................................................................18
条文说明..........................................................................................................................................19
4
Contents
1GeneralPrinciples.........................................................................................................................6
2Terms.............................................................................................................................................7
3BasicRequirements.......................................................................................................................8
4GlassCurtainWall........................................................................................................................9
5MetalPanelCurtainWall............................................................................................................12
6NaturalStoneCurtainWall.........................................................................................................13
7ArtificialPanelCurtainWall.......................................................................................................14
8DoorsandWindows....................................................................................................................15
ExplanationofWordinginThisStandard......................................................................................18
ExplanationofProvisions..............................................................................................................19
5
1总则
1.0.1为贯彻落实建筑业信息化发展政策,规范和引导幕墙工程施工过程模型的创建,提高模型创
建质量和应用效率,制定本标准。
1.0.2本标准适用于北京市行政区域内新建、改建、扩建项目的幕墙工程施工过程模型的创建与应
用。
1.0.3幕墙工程施工过程模型的创建除应符合本标准外,尚应符合国家和北京市现行有关标准的规
定。
6
2术语
2.0.1施工过程模型constructionprocessmodel
支持或依此进行施工实施以及质量、安全、进度管理等活动的模型总称。
2.0.2建筑信息模型元素BIMelement
建筑信息模型的基本组成单元,简称模型元素。
2.0.2模型细度Levelofdevelopment(LOD)
模型元素组织及其几何信息、非几何信息的详细程度。
2.0.4几何信息geometryInformation
体现模型元素的外观尺寸、构件组成、空间位置的属性信息。
2.0.5非几何信息non-geometryInformation
除几何信息外其他反映模型元素属性的各类信息。
7
3基本规定
3.0.1幕墙施工过程模型应包括玻璃幕墙、金属幕墙、石材幕墙、人造板材幕墙、幕墙门窗的模型
元素及其几何信息和非几何信息。
3.0.2幕墙施工过程模型宜在幕墙深化设计模型的基础上,通过增加或细化模型元素等方式进行创
建。
3.0.3幕墙施工过程模型创建软件应具备可视化展示、空间协调、工程量统计、深化设计出图、非
几何信息录入、挂接第三方数据和报表生成等功能,宜具备开放或兼容的数据格式进行模型数据交
换的能力。
3.0.4幕墙施工过程模型的模型细度应包括模型元素、几何信息和非几何信息。
3.0.5幕墙施工过程模型宜包括创建者与更新者、创建和更新时间、所使用的软件与版本等可追溯
的信息。
3.0.6幕墙施工过程模型宜覆盖施工准备、生产加工、构件运输、现场安装与检验等整个施工阶段。
8
4玻璃幕墙
4.0.1玻璃幕墙施工过程模型宜包括面板、型材、岩棉、连接类、胶类、紧固件模型元素。
4.0.2玻璃幕墙施工过程模型所包括的模型元素、几何信息和非几何信息宜符合表4.0.2的规定。
表4.0.2玻璃幕墙施工过程模型元素及细度
模型元素
内容几何信息非几何信息
共性模型元素差异性模型元素
面板施工准备阶段
背衬板计划采购时间
镀锌防火板计划进场时间
封口板计划安装时间
型材计划竣工时间
公立柱采购阶段
母立柱构件名称
面板顶横梁构件分类编码信息
玻璃面板底横梁构件编号信息
镀锌防水板中横梁构件容重
岩棉装饰条构件类别
单元式玻璃幕墙隔音岩棉支座托条构件材质
构件尺寸
防火岩棉集水槽构件色号
异形构件长度、
保温岩棉挂接系统
