DB3301/T 0360-2022 城市道路地下病害体探测工作规范

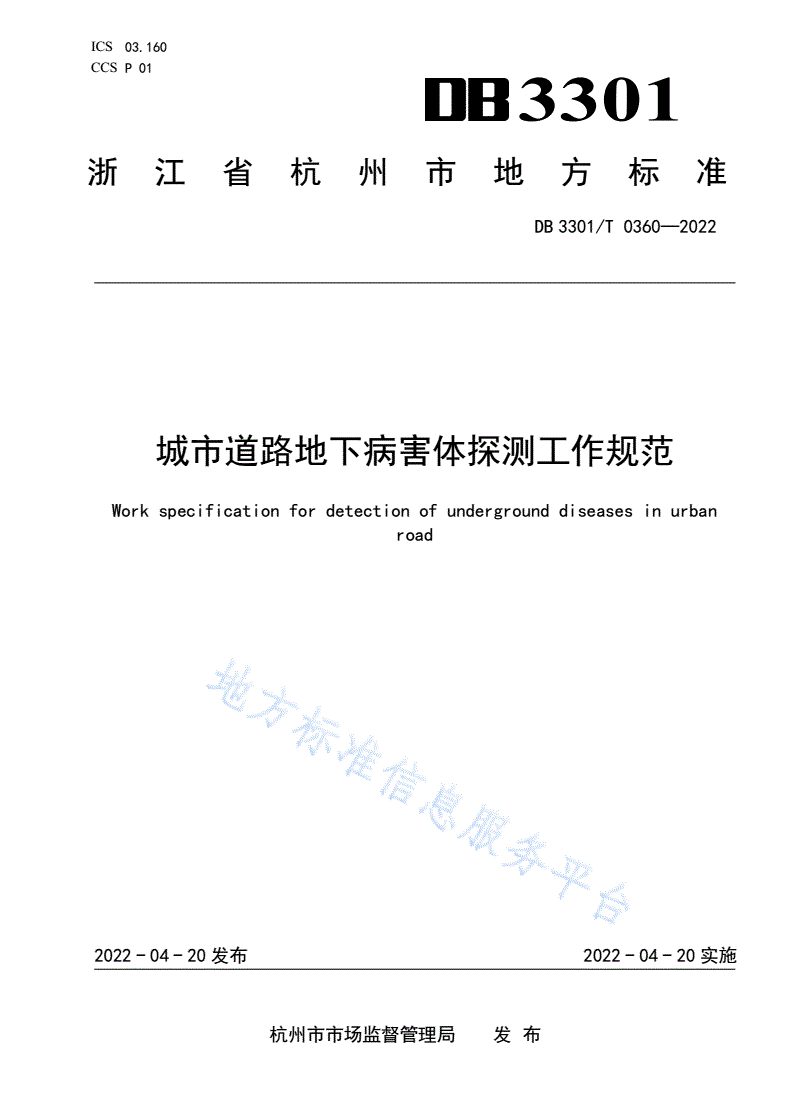

ICS03.160

CCSP01

3301

浙江省杭州市地方标准

DB3301/T0360—2022

城市道路地下病害体探测工作规范

Workspecificationfordetectionofundergrounddiseasesinurban

road

2022-04-20发布2022-04-20实施

杭州市市场监督管理局发布

DB3301/T0360—2022

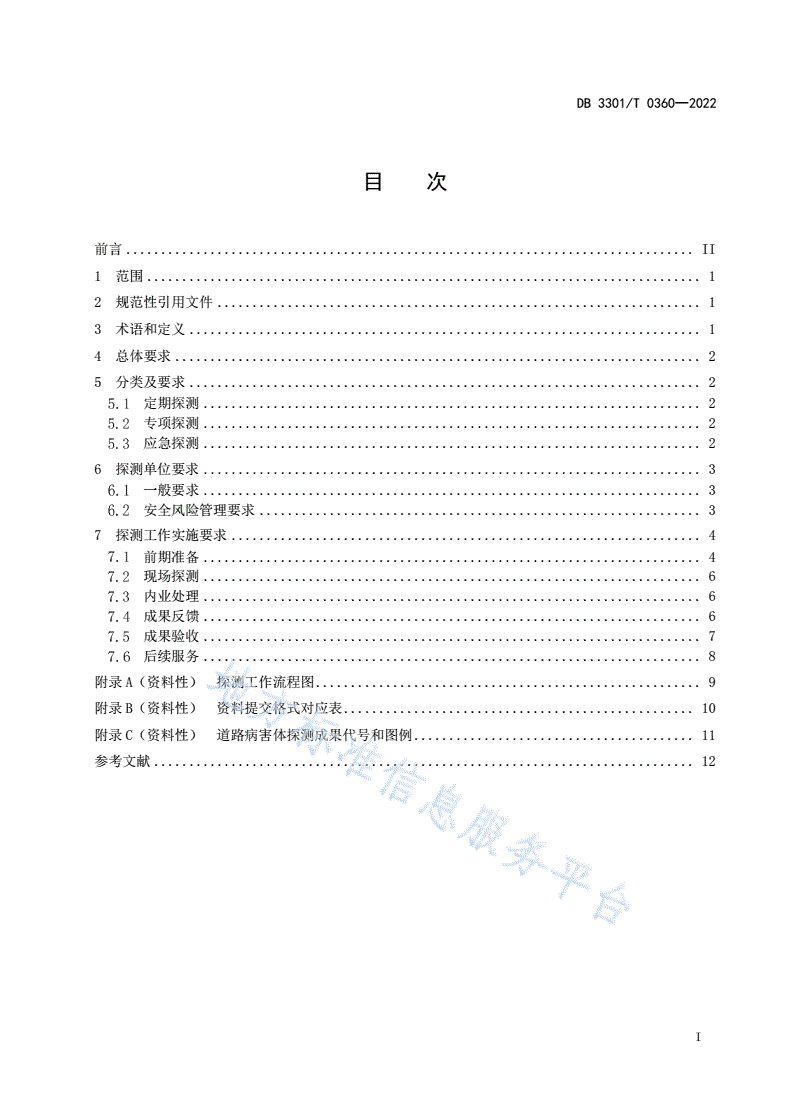

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4总体要求...........................................................................2

5分类及要求.........................................................................2

定期探测.......................................................................2

专项探测.......................................................................2

应急探测.......................................................................2

6探测单位要求.......................................................................3

一般要求.......................................................................3

安全风险管理要求...............................................................3

7探测工作实施要求...................................................................4

前期准备.......................................................................4

现场探测.......................................................................6

内业处理.......................................................................6

成果反馈.......................................................................6

成果验收.......................................................................7

后续服务.......................................................................8

附录A（资料性）探测工作流程图.......................................................9

附录B（资料性）资料提交格式对应表..................................................10

附录C（资料性）道路病害体探测成果代号和图例........................................11

参考文献.............................................................................12

I

DB3301/T0360—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由杭州市城市管理局提出并归口。

本文件起草单位：杭州市市政设施管理中心、浙江浙安数智环境工程有限公司、浙江华东测绘与工

程安全技术有限公司、中路高科交通检测检验认证有限公司、浙江省工程物探勘察设计院有限公司、浙

江交科工程检测有限公司、浙江翰达工程检测有限公司、浙江南联土木工程科技有限公司、浙江浙安检

测技术有限公司、杭州市萧山区人民政府盈丰街道办事处。

本文件主要起草人：王宇焕、汪克来、汤金峰、王荣彦、朱烨、陈昌意、赵洋、王倩倩、濮青、刘

宏、林燕、陈丹雯、孙有洪、李红林、管利英、毛利建、周初举、王成亮、徐晨玮、孟令磊、杨海翔、

张武毅、常骆新、胡慧利、鲁楠。

II

DB3301/T0360—2022

城市道路地下病害体探测工作规范

1范围

本文件规定了城市道路地下病害体探测工作的总体要求、分类及要求、探测单位要求、探测工作实

施要求。

本文件适用于城市道路地下病害体探测工作。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T22239—2019信息安全技术网络安全等级保护基本要求

JGJ/T437—2018城市地下病害体综合探测与风险评估技术标准

3术语和定义

下列术语和定义适用于本文件。

道路地下病害体undergrounddiseasesofroad

存在于地面以下，对城市道路运行、工程施工等安全造成潜在危害的空洞、脱空、疏松体等不良地

质体的总称。

地下病害体探测undergrounddiseasesdetection

采用地球物理方法探测地下病害体，查明其类型、位置和规模等属性特征的活动。

[来源：JGJ/T437—2018]

疏松体looselyinfilledvoid

密实度明显低于周边土体的不良地质体。

[来源：JGJ/T437—2018]

脱空cavityunderneathpavement

道路结构层与地基土之间分离净高小于0.5m的洞体。

空洞void

地下土体中自然发育或人工形成的具有一定规模的洞体。

有效性试验effectivenesstesting

在地下病害体探测之前，对探测仪器设备和方法的适用性、探测参数的合理性等进行验证的试验。

[来源：JGJ/T437—2018]

1

DB3301/T0360—2022

4总体要求

城市道路地下病害体探测工作应以防范道路塌陷为核心，以加强管理、科学探测为手段，以降低

道路塌陷风险、消除事故隐患为目标。

城市道路地下病害体探测工作应结合工程地质条件、水文地质条件、气象条件及地下工程施工、

市政设施、已发生病害记录等资料有针对性地开展。

城市地下病害体探测工作应查明探测区域内赋存的地下病害体的属性特征，确定探测发现的地下

病害体的范围及规模，对其进行风险等级评估，并提出处置对策。

5分类及要求

定期探测

以下道路区域应开展定期探测工作，探测周期需满足如下要求：

a)曾探测出存在地下病害体的路段，修复后在一定时间周期内需加强探测，探测周期不宜超过6

个月；

b)学校、医院、主要景区、主要商业街区等人流密集区域道路，探测周期不宜超过1年；

c)重点管线区域、大型地下穿越工程沿线及周边区域道路，探测周期不宜超过1年；

d)城市主干路、快速路探测周期不宜超过1年；次干路，探测周期不宜超过2年；支路，探测周

期不宜超过3年。

专项探测

以下情况应开展专项探测工作，应根据实际情况和相关要求及时安排探测工作：

a)地铁隧道盾构、非开挖管道铺设、深基坑围护等地下工程，分别在施工前、施工中、竣工后开

展周边道路地下病害体探测，施工跨度超过6个月的应加密探测；

b)历史上发生过道路塌陷事故的区域，对周边路段灵活安排地下病害体探测工作；

c)汛期及汛期后、地下水位突然变化、道路荷载增加、岩溶发育期、地震断裂带等地下岩土环境

变化区域道路，根据自然环境变化造成的影响情况安排探测；

d)重点保障项目、重要大型活动、外交、大型体育赛事等文体活动举办地周边道路区域，活动举

办前3个月内进行探测；

e)其他潜在安全风险区域，在周边影响路段灵活安排地下病害体探测工作。

应急探测

5.3.1发生以下情况之一，即应开展应急探测工作：

a)刚发生过（24小时内）塌陷事故；

b)建（构）筑物、道路交叉路口或管线（道）累计沉降量超限，或地面出现明显沉降或塌陷区域；

c)地面累计沉降量报警或地下工程发生渗水、涌水、漏砂等险情时；

d)对地下管渠或其附属设施进行排查、探测或养护工作中发现渗漏、破损、损坏等隐患；

e)管理单位认为的其他需要进行应急探测的情形。

5.3.2应急探测工作应满足如下要求：

a)承担应急探测的单位需成立应急探测专项组，在项目所在地区有固定的办公场所或者常驻办

公点，配备组长和技术工作人员，仪器设备保持常年在位。

2

DB3301/T0360—2022

b)应急探测专项组具备24小时全天候应急响应能力，从
