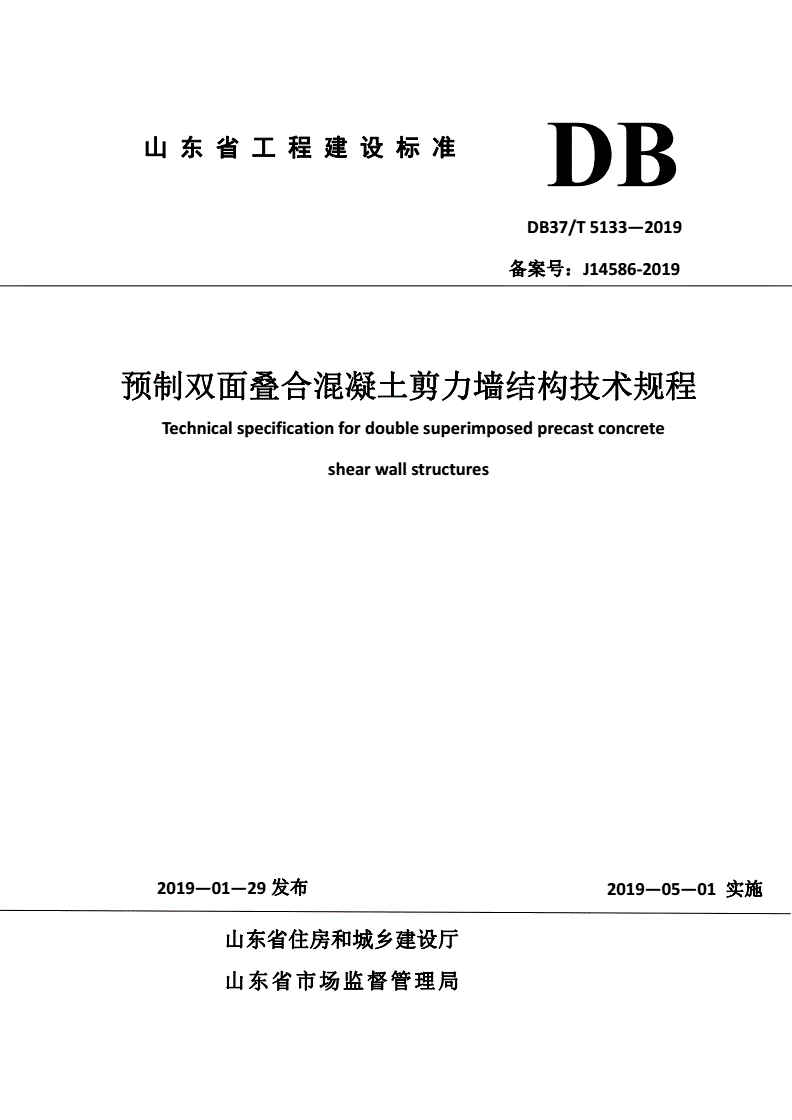

DB37/T 5133-2019 预制双面叠合混凝土剪力墙结构技术规程

山

东

省

工

程

建

设

标

准

DB

DB37/T

5133—2019

备案号：J14586‐2019

预制双面叠合混凝土剪力墙结构技术规程

Technical

specification

for

double

superimposed

precast

concrete

shear

wall

structures

2019—01—29发布

2019—05—01

实施

山东省住房和城乡建设厅

山东省市场监督管理局

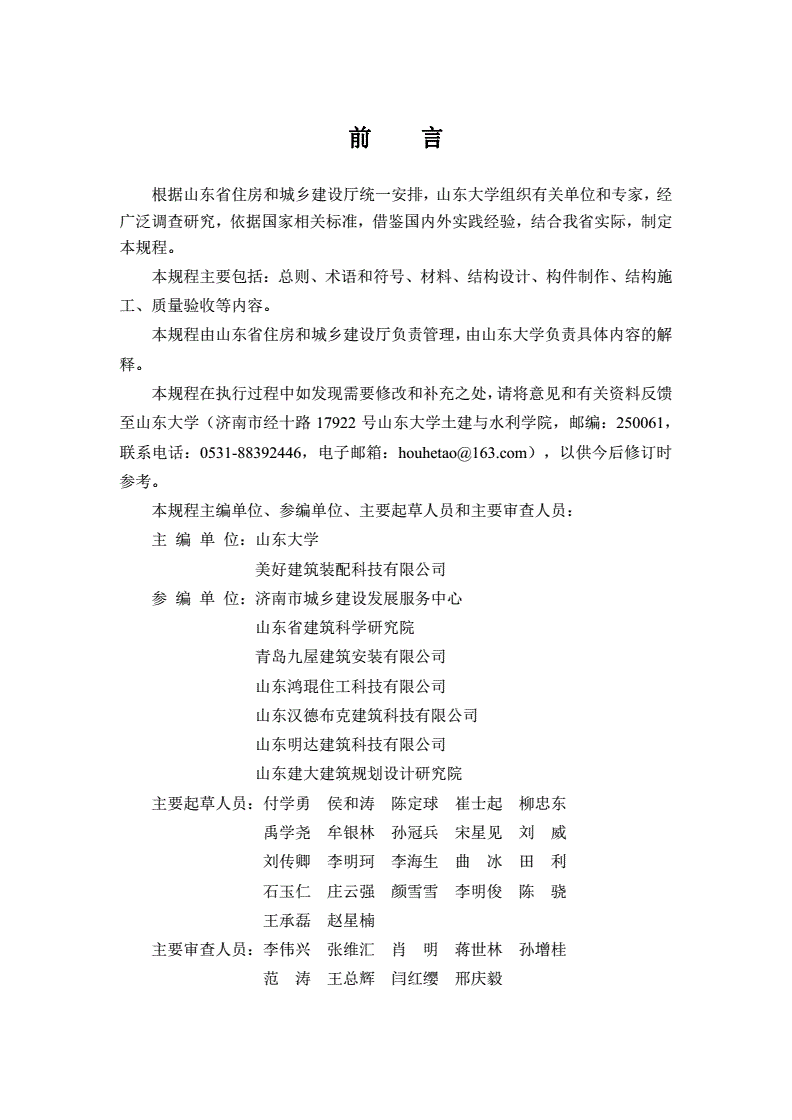

前

言

根据山东省住房和城乡建设厅统一安排，山东大学组织有关单位和专家，经

广泛调查研究，依据国家相关标准，借鉴国内外实践经验，结合我省实际，制定

本规程。

本规程主要包括：总则、术语和符号、材料、结构设计、构件制作、结构施

工、质量验收等内容。

本规程由山东省住房和城乡建设厅负责管理，由山东大学负责具体内容的解

释。

本规程在执行过程中如发现需要修改和补充之处，请将意见和有关资料反馈

至山东大学（济南市经十路17922号山东大学土建与水利学院，邮编：250061，

联系电话：0531-88392446，电子邮箱：houhetao@163.com），以供今后修订时

参考。

本规程主编单位、参编单位、主要起草人员和主要审查人员：

主编单位：山东大学

美好建筑装配科技有限公司

参编单位：济南市城乡建设发展服务中心

山东省建筑科学研究院

青岛九屋建筑安装有限公司

山东鸿琨住工科技有限公司

山东汉德布克建筑科技有限公司

山东明达建筑科技有限公司

山东建大建筑规划设计研究院

主要起草人员：付学勇侯和涛陈定球崔士起柳忠东

禹学尧牟银林孙冠兵宋星见刘威

刘传卿李明珂李海生曲冰田利

石玉仁庄云强颜雪雪李明俊陈骁

王承磊赵星楠

主要审查人员：李伟兴张维汇肖明蒋世林孙增桂

范涛王总辉闫红缨邢庆毅

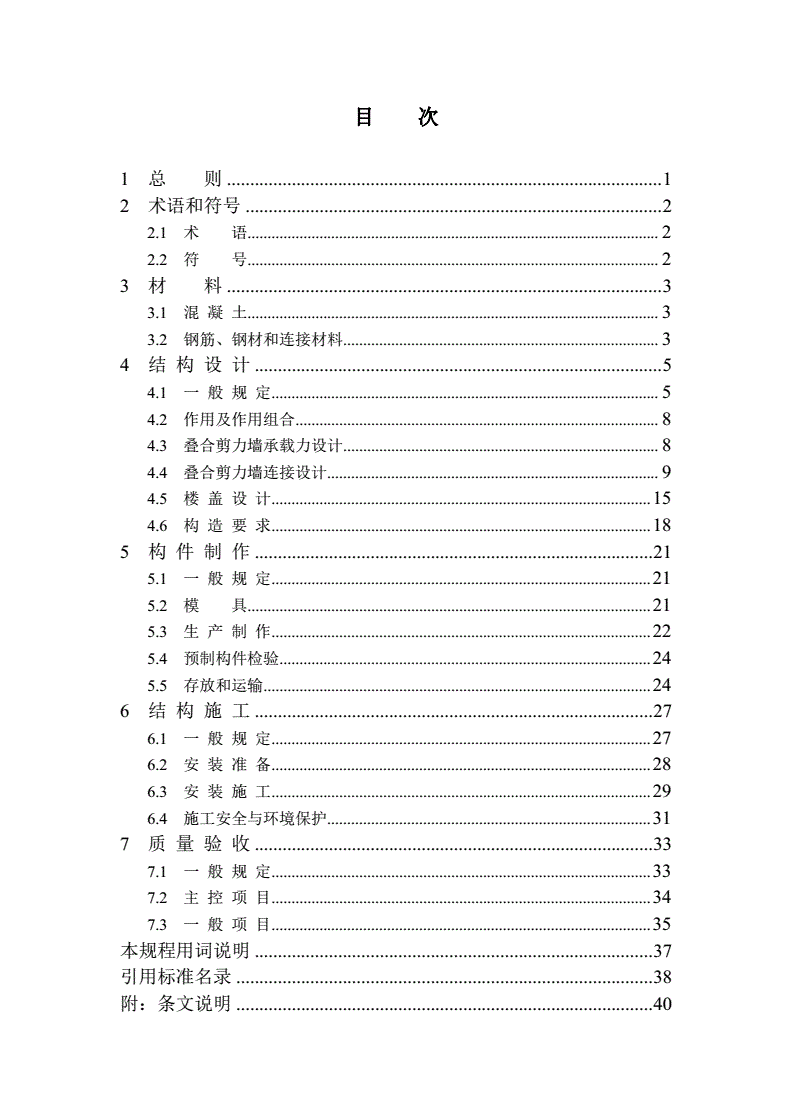

目次

1总则..............................................................................................1

2术语和符号..........................................................................................2

2.1术语.......................................................................................................2

2.2符号.......................................................................................................2

3材料..............................................................................................3

3.1混凝土.......................................................................................................3

3.2钢筋、钢材和连接材料...............................................................................3

4结构设计........................................................................................5

4.1一般规定.................................................................................................5

4.2作用及作用组合...........................................................................................8

4.3叠合剪力墙承载力设计...............................................................................8

4.4叠合剪力墙连接设计...................................................................................9

4.5楼盖设计...............................................................................................15

4.6构造要求...............................................................................................18

5构件制作......................................................................................21

5.1一般规定...............................................................................................21

5.2模具.....................................................................................................21

5.3生产制作...............................................................................................22

5.4预制构件检验.............................................................................................24

5.5存放和运输.................................................................................................24

6结构施工......................................................................................27

6.1一般规定...............................................................................................27

6.2安装准备...............................................................................................28

6.3安装施工...............................................................................................29

6.4施工安全与环境保护.................................................................................31

7质量验收......................................................................................33

7.1一般规定...............................................................................................33

7.2主控项目...............................................................................................34

7.3一般项目...............................................................................................35

本规程用词说明......................................................................................37

引用标准名录..........................................................................................38

附：条文说明..........................................................................................40

Contents

1GeneralProvisions.........................................................................1

2TermsandSymbols.......................................................................2

2.1Terms......................................................................................2

2.2Symbols...................................................................................2

3Materials.......................................................................................3

3.1Concrete...................................................................................3

3.2Reinforcingbar、SteelandConnectionMaterials..............................3

4StructuralDesign...........................................................................5

4.1GeneralRequirements.................................................................5

4.2ActionsandActionCombinations..................................................8

4.3CapacityDesignofSuperimposedShearWall...................................8

4.4ConnectionDesignofSuperimposedShearWall................................9

4.5SlabDesign.............................................................................15

4.6RequirementsforDetailing.........................................................18

5Manufacturing.............................................................................21

5.1GeneralRequirements................................................................21

5.2Moulds..................................................................................21

5.3ProductionandManufacturing.....................................................22

5.4PrecastComponentTesting.........................................................24

5.5TransportationandStorage..........................................................24

6Construction................................................................................27

6.1GeneralRequirements................................................................27

6.2ErectionPreparation..................................................................28

6.3ErectionandConstruction...........................................................29

6.4SafetyandEnvironmentalProtection.............................................31

7QualityAcceptance......................................................................33

7.1GeneralRequirements................................................................33

7.2DominantItems.......................................................................34

7.3GeneralItems..........................................................................35

ExplainationofWordinginThisSpecification....................................37

ListofQuotedStandards...................................................................38

Addition：ExplainationofProvisions..............................................40

1总则

1.0.1为推进山东省装配式混凝土建筑的发展，规范我省在装配式建筑项目上合

理应用预制双面叠合混凝土剪力墙结构，按照安全适用、功能合理、经济美观的

要求，制定本规程。

1.0.2本规程适用于山东省内抗震设防烈度为8度及8度以下地区的预制双面叠

合混凝土剪力墙结构设计、施工及验收。

1.0.3预制双面叠合混凝土剪力墙结构的设计、制作、施工及验收，除应符合本

规程外，尚应符合现行国家、行业和地方标准的有关规定。

1

2术语和符号

2.1术语

2.1.1预制双面叠合混凝土剪力墙doublesuperimposedprecastconcreteshear

wall

由两块预制混凝土墙板通过钢筋桁架、型钢或钢板带等连接成具有中间空腔

的构件，现场安装固定后，中间空腔内浇筑混凝土形成的整体受力叠合剪力墙。

2.1.2夹心保温叠合混凝土剪力墙sandwichcompositeconcreteshearwall

内侧带有保温层的外叶预制混凝土墙板、内叶预制混凝土墙板与中间空腔后

浇混凝土共同组成的叠合剪力墙，其中内叶预制混凝土墙板与中间空腔后浇混凝

土整体受力，外叶预制混凝土墙板不参与结构受力，仅对保温层起保护作用。

2.1.3接缝seam

包括外墙外叶预制混凝土墙板的水平接缝和竖向接缝，预制混凝土墙板与楼

板连接处的水平缝、预制混凝土墙板之间的竖缝。

2.1.4连接件connector

用于连接两侧预制混凝土墙板的连接器件。

2.2符号

hw——叠合剪力墙墙肢高度；

b——叠合剪力墙厚度；

bf、bw——剪力墙墙肢厚度；

d——纵向受力钢筋或附加钢筋直径；

la——纵向受拉钢筋的锚固长度；

lab——纵向受拉钢筋的基本锚固长度；

laE——抗震设计时纵向受拉钢筋的锚固长度；

llE——纵向受拉钢筋抗震搭接长度；

lc——约束边缘构件沿墙肢长度；

△——水平缝高度。

2

3材料

3.1混凝土

3.1.1叠合剪力墙的预制混凝土墙板、叠合楼板的预制底板和其它预制构件的混

凝土强度等级不应低于C30。叠合剪力墙的后浇混凝土强度等级不应低于预制混

凝土构件。

3.1.2混凝土的力学性能和耐久性应符合现行国家标准《混凝土结构设计规范》

GB50010的有关规定。

3.1.3叠合剪力墙空腔内宜浇筑自密实混凝土，自密实混凝土应符合现行行业标

准《自密实混凝土应用技术规程》JGJ/T283的有关规定；当采用普通混凝土时，

混凝土粗骨料最大粒径不应大于20mm，并应采取保证后浇混凝土浇筑质量的措

施。

3.2钢筋、钢材和连接材料

3.2.1钢筋应符合现行国家标准《混凝土结构设计规范》GB50010的有关规定，

受力钢筋宜采用强度等级400MPa及以上钢筋；冷轧带肋钢筋用于楼板配筋、梁

柱箍筋、钢筋桁架时，应符合国家现行标准《混凝土结构设计规范》GB50010

和《冷轧带肋钢筋混凝土结构技术规程》JGJ95的有关规定。

3.2.2钢材的各项性能指标应符合现行国家标准《钢结构设计标准》GB50017

的有关规定。

3.2.3预制混凝土墙板中宜采用焊接钢筋网，焊接钢筋网应符合现行行业标准

《钢筋焊接网混凝土结构技术规程》JGJ114的有关规定，焊接网表面不得有影

响使用的缺陷。

3.2.4预制构件的吊环应采用未经冷加工的HPB300级钢筋或Q235B级及以上

钢材制作。预制构件脱模、翻转、吊装及临时支撑用内埋式螺母或内埋式吊杆及

配套吊具应符合国家现行标准的有关规定。

3.2.5预制构件连接用预埋件、钢材、螺栓、钢筋以及焊接材料应符合国家现行

标准《钢结构设计标准》GB50017、《混凝土结构设计规范》GB50010、《钢

结构焊接规范》GB50661和《钢筋焊接及验收规程》JGJ18的有关规定。

3.2.6夹心保温叠合剪力墙中连接内叶与外叶预制混凝土墙板的保温连接件应

3

满足下列要求：

1采用非金属连接件时，应为耐碱材料；采用不锈钢连接件时，应有可靠

的阻断热桥措施和防腐蚀措施；

2非金属连接件的纤维种类与含量、成型工艺、性能、承载力计算方法和

构造要求应符合现行国家标准《纤维增强复合材料建设工程应用技术规范》GB

50608的有关规定，FRP连接件的材料力学性能指标应符合表3.2.6-1的规定。

表3.2.6‐1

FRP连接件材料力学性能指标

项目指标要求试验方法

拉伸强度≥700MPaGB/T1447、GB/T30022

拉伸弹性模量≥40GPaGB/T1447、GB/T30022

剪切强度≥30MPaJC/T773

3不锈钢连接件的性能、承载力计算方法和构造要求应符合国家现行标准

《装配式混凝土结构技术规程》JGJ1、《不锈钢结构技术规程》CECS410的有

关规定，不锈钢材料的物理、力学性能指标应符合表3.2.6-2的规定。

表3.2.6‐2

不锈钢连接件中不锈钢材料的物理、力学性能指标

项目指标要求试验方法

屈服强度≥380MPaGB/T228

拉伸强度≥500MPaGB/T228

拉伸弹性模量≥190GPaGB/T228

抗剪强度≥300MPaGB/T6400

导热系数[W/m·K]≤17.5(100℃以下)GB/T3651

4

4结构设计

4.1一般规定

4.1.1叠合剪力墙结构在结构设计阶段，应由设计单位协调建设、设计、生产、

运输、安装各方之间的关系，并应加强建筑、结构、机电、装修等各专业之间的

配合。

4.1.2叠合剪力墙结构的设计应满足国家现行标准《混凝土结构设计规范》GB

50010、《建筑抗震设计规范》GB50011和《高层建筑混凝土结构技术规程》JGJ

3的要求，并应符合下列规定：

1预制构件的连接方式应能保证结构的整体性，且传力可靠、构造简单、

施工方便；

2预制构件的连接节点和接缝应受力明确、构造可靠，并应满足承载力、

刚度、延性和耐久性等要求。

4.1.3双面叠合剪力墙应取全截面厚度用于结构整体计算，夹心保温叠合剪力墙

应取内叶预制混凝土墙板厚度与后浇混凝土厚度之和用于结构整体计算。

4.1.4高层叠合剪力墙结构的底部加强区剪力墙宜采用现浇混凝土。

4.1.5在叠合剪力墙结构现浇混凝土中配置的各类钢筋，应根据计算及构造要求

确定，普通热轧钢筋直径不应小于6mm，冷轧带肋钢筋直径不应小于5mm。

4.1.6高层叠合剪力墙结构的高宽比不宜超过表4.1.6的限值。

表4.1.6

高层叠合剪力墙结构适用的最大高宽比

抗震设防烈度7度8度

最大高宽比65

4.1.7高层叠合剪力墙墙肢的轴压比不宜超过表4.1.7的限值。

表4.1.7高层叠合剪力墙墙肢轴压比限值

抗震等级一级二、三级

轴压比限值0.500.60

注：当预制墙板的混凝土与后浇混凝土强度等级不同时，取两者强度的平均值。

4.1.8叠合剪力墙结构房屋的最大适用高度应符合表4.1.8的规定。

表4.1.8叠合剪力墙结构房屋的最大适用高度

抗震设防烈度7度8度（0.20g）8度（0.30g）

最大适用高度（m）806050

注：房屋高度指室外地面到主要屋面板顶的高度（不考虑局部突出屋顶部分）。

5

4.1.9高层叠合剪力墙结构房屋的最大适用高度在7度设防地区提高至100m，8

度(0.20g)设防地区提高至80m时，应进行结构抗震性能化设计，并同时满足下

列条件：

1叠合剪力墙结构的高宽比不应超过表4.1.6的限值；

2底部加强区的剪力墙应采用现浇混凝土；

3叠合剪力墙墙肢轴压比限值应比表4.1.7的数值降低0.10；

4叠合剪力墙墙肢的水平缝受剪应满足中震不屈服的性能化设计目标；

5边缘构件应设置封闭箍筋并采用现浇混凝土。

4.1.10叠合剪力墙结构应根据设防烈度和房屋高度采用不同的抗震等级，并应

符合相应的计算和构造要求。抗震设防类别为丙类的叠合剪力墙结构抗震等级应

按表4.1.10确定。

表4.1.10丙类叠合剪力墙结构抗震等级

设防烈度78

高度（m）≤24＞24且≤70＞70≤24＞24且≤60＞60

抗震等级四三二三二一

注：7度（0.15g）在Ⅲ、Ⅳ类场地时其构造措施需要提高一度考虑。

4.1.11叠合剪力墙的截面厚度应符合下列规定：

1应符合现行行业标准《高层建筑混凝土结构技术规程》JGJ3附录D的墙

体稳定性验算要求；

2多层叠合剪力墙结构：双面叠合剪力墙的墙肢厚度不应小于180mm，内、

外叶预制混凝土墙板厚度不应小于50mm，后浇混凝土应采用自密实混凝土且厚

度不应小于80mm；夹心保温叠合剪力墙的内、外叶预制混凝土墙板厚度不应小

于50mm，后浇混凝土厚度不宜小于100mm，保温层厚度由节能计算确定；

3高层叠合剪力墙结构：双面叠合剪力墙的墙肢厚度不应小于200mm，内、

外叶预制混凝土墙板厚度不应小于50mm，后浇混凝土厚度不应小于100mm；夹

心保温叠合剪力墙的内、外叶预制混凝土墙板厚度不应小于50mm，后浇混凝土

厚度不宜小于150mm，保温层厚度由节能计算确定。

4.1.12叠合剪力墙单层墙体高度应根据叠合剪力墙的边界条件、截面厚度、受

力和稳定性计算确定。

4.1.13夹心保温叠合剪力墙中保温连接件一般采用矩型或梅花型布置，保温连

接件的间距按设计要求确定。

6

4.1.14叠合剪力墙中钢筋桁架应满足运输、吊装和现浇混凝土施工的要求，并

应符合下列规定：

1钢筋桁架宜竖向设置，单片预制叠合剪力墙墙肢不应少于2榀；

2钢筋桁架中心间距不宜大于400mm，且不宜大于竖向分布筋间距的2倍；

钢筋桁架距叠合剪力墙预制混凝土墙板边缘的水平距离不宜大于150mm（图

4.1.14）；钢筋桁架上、下弦钢筋中心至预制混凝土墙板内侧的距离不应小于

15mm；

3钢筋桁架的斜腹筋与弦筋的角度宜为60度，钢筋桁架的上、下弦钢筋宜

选用HRB400级热轧钢筋，斜腹筋宜选用HRB400、HPB300级热轧钢筋或

CRB550级冷轧带肋钢筋。

图4.1.14叠合剪力墙中钢筋桁架的布置要求

1-预制混凝土墙板；2-后浇混凝土；3-钢筋桁架；

t1—预制混凝土墙板厚度；t2—后浇混凝土厚度

4.1.15除本规程另有规定外，叠合剪力墙的截面设计应符合现行国家标准《混

凝土结构设计规范》GB50010、《建筑抗震设计规范》GB50011和《装配式混凝

土建筑技术标准》GB/T51231的有关规定。

4.1.16叠合剪力墙之间的水平缝宜设置在楼面标高处，水平缝处应设置竖向连

7

接钢筋，连接钢筋可根据计算确定，且截面面积不应小于预制混凝土墙板内的竖

向分布钢筋面积；叠合暗柱水平缝处的竖向连接钢筋截面面积不应小于暗柱范围

内预制混凝土墙板的竖向分布钢筋面积。

4.1.17叠合剪力墙结构宜采用叠合连梁，也可采用现浇混凝土连梁。混凝土连

梁配筋及构造应符合国家现行标准《混凝土结构设计规范》GB50010、《高层

建筑混凝土结构技术规程》JGJ3和《装配式混凝土结构技术规程》JGJ1的有关

规定。

4.1.18对同一层内既有现浇墙肢也有叠合剪力墙墙肢的叠合剪力墙结构，现浇

墙肢水平地震作用下的弯矩、剪力宜乘以不小于1.1的增大系数。

4.2作用及作用组合

4.2.1叠合剪力墙结构作用及作用组合应符合国家现行标准《建筑结构荷载规范》

GB50009、《建筑抗震设计规范》GB50011、《混凝土结构工程施工规范》GB

50666和《装配式混凝土结构技术规程》JGJ1的有关规定。

4.2.2叠合剪力墙结构、预制构件及连接节点应根据设计要求进行持久设计状况

和地震设计状况下的正常使用极限状态与承载能力极限状态验算；短暂设计状况

下仅进行承载能力极限状态验算。

4.3叠合剪力墙承载力设计

4.3.1叠合剪力墙正截面轴心受压承载力计算应按《混凝土结构设计规范》GB

50010的有关规定进行计算。

4.3.2矩形、T形、I形偏心受压叠合剪力墙墙肢的正截面受压承载力和斜截面

受剪承载力应按《建筑抗震设计规范》GB50011、《高层建筑混凝土结构技术

规程》JGJ3的有关规定进行计算。

4.3.3矩形、T形、I形偏心受拉叠合剪力墙墙肢的正截面受拉承载力和斜截面

受剪承载力应按《建筑抗震设计规范》GB50011、《高层建筑混凝土结构技术

规程》JGJ3的有关规定进行计算。

4.3.4叠合剪力墙水平缝处的受剪承载力应符合下列规定：

1持久、短暂设计状况

Vwj0.6fyAs0.8N（4.3.4-1）

2地震设计状况

8

1

Vwj(0.6fyAs0.8N)（4.3.4-2）

γRE

式中：Vwj——叠合剪力墙水平缝处剪力设计值；

As——叠合剪力墙水平缝处的竖向连接钢筋与后浇边缘构件中的

竖向钢筋面积之和（不包括两侧翼墙）；

fy——竖向连接钢筋和后浇边缘构件中的竖向钢筋的抗拉强度设

计值；

N——与剪力设计值V相应的垂直于水平缝的轴向力设计值，压力

时取正，拉力时取负；当大于0.6fcbh0时，取为0.6fcbh0；

此处fc为混凝土轴心抗压强度设计值，b为剪力墙厚度，h0

为剪力墙截面有效高度。

RE——承载力抗震调整系数，取0.85。

4.3.5当采用叠合连梁与叠合剪力墙边缘构件连接时，应进行叠合连梁梁端竖向

接缝的受剪承载力计算。

4.3.6叠合剪力墙用作地下室外墙时，应按承载力极限状态计算叠合剪力墙预制

混凝土墙板的竖向分布钢筋和水平缝处的竖向连接钢筋；按正常使用极限状态进

行正截面裂缝宽度验算，并满足现行国家标准《混凝土结构设计规范》GB50010

的要求。

4.4叠合剪力墙连接设计

4.4.1叠合剪力墙竖缝宜通过混凝土后浇段连接。

4.4.2双面叠合剪力墙的约束边缘构件阴影区域宜全部采用后浇混凝土，并宜在

后浇段内设置封闭箍筋（图4.4.2a、b、c）；I型叠合剪力墙暗柱阴影区域可采

用叠合暗柱或现浇暗柱（图4.4.2d）。预制混凝土墙板内的桁架钢筋可代替约束

边缘构件非阴影区的拉筋，钢筋桁架斜腹筋的面积、直径、间距应满足拉筋的有

关规定。约束边缘构件内的配筋及构造要求应符合国家现行标准《建筑抗震设计

规范》GB50011和《高层建筑混凝土结构技术规程》JGJ3的有关规定。

9

（a）转角墙

（b）有翼墙

（c）现浇暗柱

（d）叠合暗柱

图4.4.2双面叠合混凝土剪力墙约束边缘构件

1—后浇混凝土；2—预制混凝土墙板；3—后浇段；4—水平连接钢筋

4.4.3双面叠合剪力墙构造边缘构件宜全部采用后浇混凝土，并宜在后浇段内设

置封闭箍筋（图4.4.3a、b、c）；I型叠合剪力墙暗柱可采用叠合暗柱或现浇暗

柱（图4.4.3d）。构造边缘构件内的配筋及构造要求应符合国家现行标准《建筑

抗震设计规范》GB50011和《高层建筑混凝土结构技术规程》JGJ3的有关规定。

（a）转角墙

（b）有翼墙

（c）现浇暗柱

（d）叠合暗柱

图4.4.3双面叠合混凝土剪力墙构造边缘构件

1—后浇混凝土；2—预制混凝土墙板；3—后浇段；4—水平连接钢筋

10

4.4.4夹心保温叠合剪力墙的约束边缘构件阴影区域宜全部采用后浇混凝土，并

宜在后浇段内设置封闭箍筋（图4.4.4）。预制混凝土墙板内的桁架钢筋可代替

约束边缘构件非阴影区的拉筋，钢筋桁架斜腹筋的面积、直径、间距应满足拉筋

的有关规定。约束边缘构件内的配筋及构造要求应符合国家现行标准《建筑抗震

设计规范》GB50011和《高层建筑混凝土结构技术规程》JGJ3的有关规定。外

叶预制混凝土墙板的竖向接缝宽度不应小于15mm，且不应大于30mm。

（a）转角墙（构造1）（b）转角墙（构造2）

（c）有翼墙（构造1）

（d）有翼墙（构造2）

11
