GB/T 11618-1999 铜管接头
GB/T 11618-1999 Copper tube joint
基本信息
发布历史
-
1999年06月
研制信息
- 起草单位:
- 中华造船厂、天力管件有限公司
- 起草人:
- 孙镜明、阮继成
- 出版信息:
- 页数:18页 | 字数:31 千字 | 开本: 大16开
内容描述
GB/T11618-1999
、‘

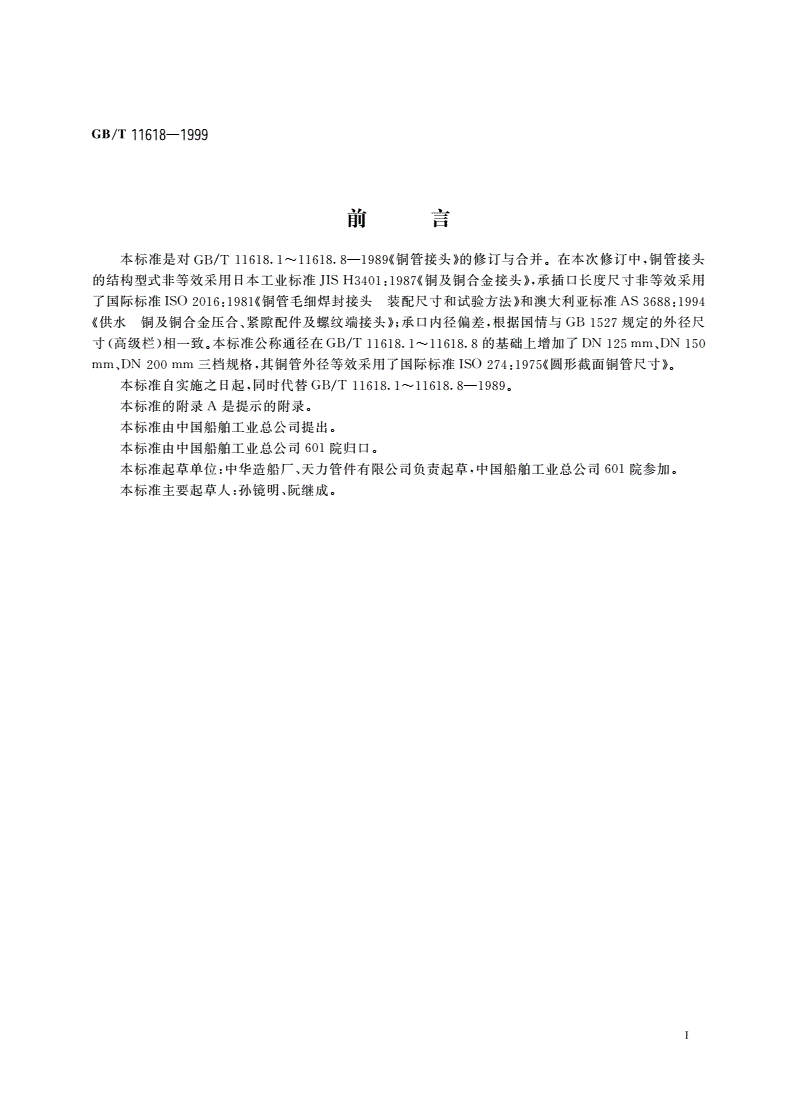

前曰
本标准是对GB/T11618.1-11618.8-1989《铜管接头》的修订与合并。在本次修订中,铜管接头
的结构型式非等效采用日本工业标准JISH3401:1987《铜及铜合金接头》,承插口长度尺寸非等效采用
了国际标准ISO2016:1981《铜管毛细焊封接头装配尺寸和试验方法》和澳大利亚标准AS3688:1994
《供水铜及铜合金压合、紧隙配件及螺纹端接头》;承口内径偏差,根据国情与GB1527规定的外径尺
寸(高级栏)相一致。本标准公称通径在GB/T11618.1-11618.8的基础上增加了DN125mm,DN15C
mm,DN200mm三档规格,其铜管外径等效采用了国际标准ISO274:1975《圆形截面铜管尺寸》。
本标准自实施之日起,同时代替GB/T11618.1-11618.8-1989.
本标准的附录A是提示的附录。
本标准由中国船舶工业总公司提出。
本标准由中国船舶工业总公司601院归口。
本标准起草单位:中华造船厂、天力管件有限公司负责起草,中国船舶工业总公司601院参加。
本标准主要起草人:孙镜明、阮继成。
中华人民共和国国家标准
GB/T11618-1999
铜管接头代替GB11618.1-11618-8-1989
Coppertubejoint
范围
本标准规定了铜管等径三通接头、铜管异径二通接头、铜管450弯头、铜管900弯头、铜管1800弯头、
铜管异径接头、铜管套管接头、铜管管帽(以下简称铜管接头)的基本参数、结构尺寸、技术要求、试验方
法、检验规则和标志、包装、运输、贮存。
本标准适用于海水、冷水、热水、饮用水、制冷和温度不大于150℃的蒸汽、油、燃气、医用气体等管
路系统用铜管接头的设计和生产。其他管路和设备中的铜管接头的设计亦可参照使用。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均
为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB191-1990包装储运图示标志
GB/T1527--1997铜及铜合金拉制管
GB/T1804-1992一般公差线性尺寸的未注公差(egvISO2768-1.1989)
GB/T2040-1989纯铜板
GB/T2059-1989纯铜带
GB/T6388-1986运输包装收发货标志
GB/T16866-...--1997一般用途的加工铜及铜合金无缝圆形管材尺寸及允许偏差
3产品分类
3.1种类及代号
铜管接头型式及代号见表
表1铜管接头的型式及代号
品种型式代号
A型A45E
450弯头
B型B45E
A型A90E
900弯头
B型B90E
A型A180E
1800弯头
B型B180E
国家质f技术监督局1999一06门1批准2000一03一01实施
Gs/T11618一1999
表1(完)
品种型式代号
等径T(S)
三通接头
异径T(R)
异径接头R
套管接头S
管帽C
注
1A型接口两端均为承口。
2B型接口一端为承口,另一端为插口。
3.2铜管接头的基本参数和结构尺寸
3.2.1铜管接头的基本参数见表20
表2铜管接头的基本参数
公称通径DN公称压力PN
代号适用介质
mmMPa
1.0海水、蒸汽
A45E,B45E,A90E,B90E,
6-200
T(S),T(R),R,S
1.0,1.6冷热水、饮用水、油、燃
A180E,B180E,C6^501.6气、医用气体等
3.3铜管接头的结构和基本尺寸
3.3.1铜管接头的承口尺寸应符合图1和表3的规定。
图1铜管接头承口
GB/T11618一1999
表3铜管接头承口的基本尺寸mm
Dh
DNDwL
最大最小PNi.0
PNI。·MPa一P{N1.6MPa
688.158.03
7
81010.2010.05
101212.2012.059
0.75
1616.2016.0511
15
1919.2019.0513
202222.2522.0515
252828.2528.0516
1.0
323535.3535.1018
1.0
