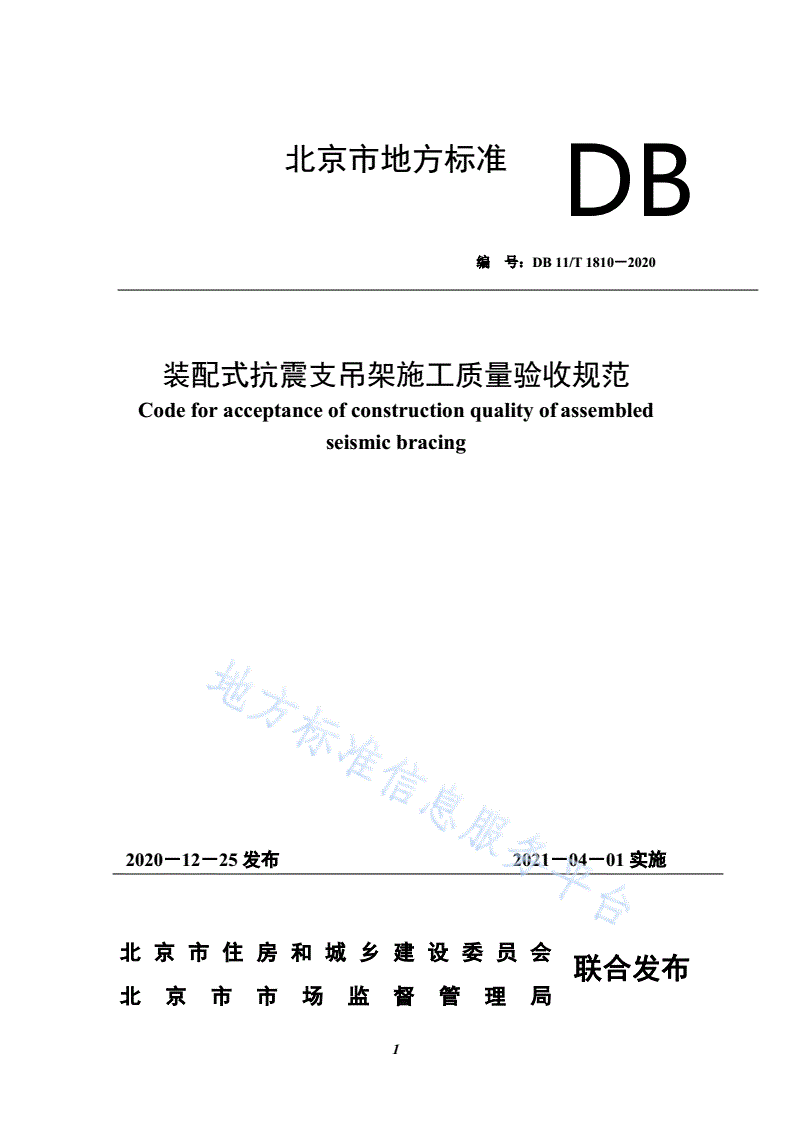

DB11/T 1810-2020 装配式抗震支吊架施工质量验收规范

北京市地方标准

DB

编号：DB11/T1810－2020

装配式抗震支吊架施工质量验收规范

Codeforacceptanceofconstructionqualityofassembled

seismicbracing

2020－12－25发布2021－04－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

1

北京市地方标准

装配式抗震支吊架施工质量验收规范

Codeforacceptanceofinstallationqualityofassembled

seismicbracing

编号：DB11/T1810－2020

主编单位：中国建筑一局（集团）有限公司

北京市建设工程安全质量监督总站

北京中铁诚业工程建设监理有限公司

批准部门：北京市市场监督管理局

施行日期：2021年04月01日

2020北京

2

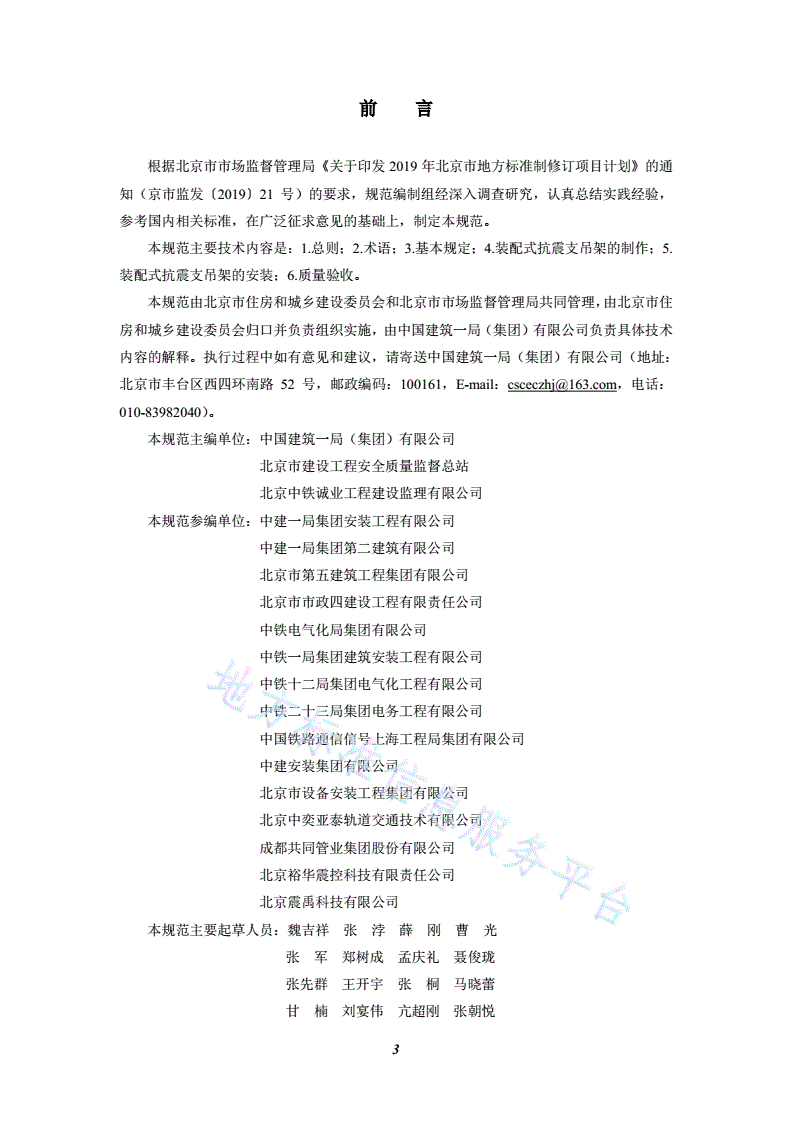

前言

根据北京市市场监督管理局《关于印发2019年北京市地方标准制修订项目计划》的通

知（京市监发〔2019〕21号）的要求，规范编制组经深入调查研究，认真总结实践经验，

参考国内相关标准，在广泛征求意见的基础上，制定本规范。

本规范主要技术内容是：1.总则；2.术语；3.基本规定；4.装配式抗震支吊架的制作；5.

装配式抗震支吊架的安装；6.质量验收。

本规范由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理，由北京市住

房和城乡建设委员会归口并负责组织实施，由中国建筑一局（集团）有限公司负责具体技术

内容的解释。执行过程中如有意见和建议，请寄送中国建筑一局（集团）有限公司（地址：

北京市丰台区西四环南路52号，邮政编码：100161，E-mail：csceczhj@163.com，电话：

010-83982040）。

本规范主编单位：中国建筑一局（集团）有限公司

北京市建设工程安全质量监督总站

北京中铁诚业工程建设监理有限公司

本规范参编单位：中建一局集团安装工程有限公司

中建一局集团第二建筑有限公司

北京市第五建筑工程集团有限公司

北京市市政四建设工程有限责任公司

中铁电气化局集团有限公司

中铁一局集团建筑安装工程有限公司

中铁十二局集团电气化工程有限公司

中铁二十三局集团电务工程有限公司

中国铁路通信信号上海工程局集团有限公司

中建安装集团有限公司

北京市设备安装工程集团有限公司

北京中奕亚泰轨道交通技术有限公司

成都共同管业集团股份有限公司

北京裕华震控科技有限责任公司

北京震禹科技有限公司

本规范主要起草人员：魏吉祥张浡薛刚曹光

张军郑树成孟庆礼聂俊珑

张先群王开宇张桐马晓蕾

甘楠刘宴伟亢超刚张朝悦

3

吴银仓寇捷支天旭孙俊健

胡建军罗兵汪志辉王春龙

赵东明郗宜君张奉超郝晓琨

辛东红韩悌斌邢海超朱志强

张双军蔡宝勇顾建兵冯兴伟

王毅于欣李胜松崔玉音

肖辉茹季文君姚丽许奇

陈友良杜军董伟黄曦源

于海滨党春盛杨亚王顺力

马自强茹晓民

本规范主要审查人员：郭金鹏曹旭明张磊郭笑冰

姚凤成邹东晖赵刚

4

目次

1.总则.........................................................................................................................................1

2.术语.........................................................................................................................................2

3.基本规定...................................................................................................................................3

3.1.一般规定....................................................................................................................................3

3.2.分项工程、检验批划分.............................................................................................................3

4.装配式抗震支吊架的制作.........................................................................................................4

4.1.一般规定....................................................................................................................................4

4.2.主控项目....................................................................................................................................4

4.3.一般项目....................................................................................................................................5

5.装配式抗震支吊架的安装.........................................................................................................7

5.1.一般规定....................................................................................................................................7

5.2.主控项目....................................................................................................................................7

5.3.一般项目....................................................................................................................................9

6.质量验收.................................................................................................................................11

附录A分项分部工程质量验收记录...............................................................................................12

本规范用词说明..............................................................................................................................18

引用标准目录........................................................................................................................................19

条文说明.........................................................................................................................................20

5

Contents

1GeneralProvisions..............................................................1

2Terms........................................................................2

3BasicRequirements.............................................................3

3.1Generalrequirements...................................................................................................................3

3.2Divisionofconstructionqualityacceptancebatches...................................................................3

4Fabricationofassembledseismicbracing..........................................................................................4

4.1Generalrequirements...................................................................................................................4

4.2Dominantitem.............................................................................................................................4

4.3Generalitems...............................................................................................................................5

5Installationofassembledseismicbracing.............................................7

5.1Generalrequirements...................................................................................................................7

5.2Dominantitem.............................................................................................................................7

5.3Generalitems...............................................................................................................................9

6Acceptance...................................................................11

Appendix............................................................................................................................................12

Explanationofwordinginthiscode.......................................................................................................18

Listofquotedstandards..........................................................................................................................19

Addition:Explanationofprovisions......................................................................................................20

6

1总则

1.0.1为统一装配式抗震支吊架施工的质量控制检验标准，规范装配式抗震支吊架安装及验收，

保证工程质量和安全，制定本规范。

1.0.2本规范适用于北京市行政区域内建筑机电工程装配式抗震支吊架施工质量验收。

1.0.3装配式抗震支吊架安装质量的验收除应符合本规范外，尚应符合国家及北京市现行有关

标准的规定。

1

2术语

2.0.1装配式抗震支吊架assembledseismicbracing

采用锚固体、加固吊杆、抗震连接构件及抗震斜撑组成，与建筑结构体牢固连接，以地震力

为主要荷载的抗震支撑设施,包括工厂预制、现场加工制作方式。

2.0.2抗震连接构件seismicconnectionmember

用于连接抗震斜撑的单独或组合的构件。

2.0.3抗震斜撑aseismicbracing

将地震水平作用力传递给建筑结构的斜向支撑构件。

2.0.4抗震支撑seismicsupport

在工程结构中用以承担水平地震作用并加强结构整体稳定性的支撑系统。分为竖向支撑和水

平支撑。

2.0.5螺杆紧固件screwfastener

能夹紧杆件并使其抗弯能力与稳固性能提高的装置。

2

3基本规定

3.1一般规定

3.1.1装配式抗震支吊架的材质、规格、质量和性能，应符合设计要求。

3.1.2装配式抗震支吊架材料进场时应验收合格，并应符合下列规定：

1供货单位应提供产品出厂质量检验证明、合格证、原材料质量检验报告、产地证明、生

产厂家供货商资质、进口材料商检证明等质量证明文件；

2供货单位应具有检测机构出具的各部件力学、耐火、耐腐蚀性能检测报告，检验项目应

符合现行国家标准《建筑抗震支吊架通用技术条件》GB/T37267的规定；

3配套安装金属管道的管卡内应配橡胶垫，并应具有降噪性能及耐久性能测试的检测报告；

4锚栓性能应符合现行行业标准《混凝土用机械锚栓》JG/T160的规定，锚栓的选用及相

关试验检测应符合现行行业标准《混凝土结构后锚固技术规程》JGJ145的规定，不得使用膨胀

锚栓。支吊架连接件与钢结构连接，应采用专用夹具进行连接。

3.1.3装配式抗震支吊架与建筑结构应有可靠的连接，不应影响结构安全。

3.2分项工程、检验批划分

3.2.1装配式抗震支吊架工程施工应按子分部工程进行质量验收，并应按本规范附录A中

《子分部工程质量验收记录表》记录。

3.2.2分项工程应按工序划分为装配式抗震支吊架制作工程和装配式抗震支吊架安装工

程，并应按本规范附录A中《分项工程质量验收记录表》记录。

3.2.3检验批宜按施工段或部位划分，并应按本规范附录A中《检验批验收记录表》记录。

3.2.4装配式抗震支吊架的分项工程、检验批的划分应符合表3.2.4的规定。

表3.2.4装配式抗震支吊架分项、检验批划分

分项工程检验批备注

装配式抗震支吊架制作每100套同类型、同材质

按建筑物、构筑物层段；轨道交通

同类型、同材质、同层每100套抽检10套。

设备区、公共区，抽检10%且不少

不足100套，按一个检验批验收

于3套

装配式抗震支吊架安装

每个设备机房全检

3

4装配式抗震支吊架的制作

4.1一般规定

4.1.1装配式抗震支吊架主材应平顺、无锈蚀、无斑点、无机械性损伤，配件应齐全，防

腐层厚度的检查应依据设计文件、国家标准、行业标准、合同文件等进行检验。

4.1.2热轧型钢组成的装配式抗震支吊架采用焊接时，焊接坡口尺寸应按现行国家标准

《钢结构焊接规范》GB50661的规定执行。

4.1.3检测用的所有计量和试验设备应状态正常，且应在检定或校准合格有效期内。

4.1.4装配式抗震支吊架制作工艺和技术方法应交底到每位参加施工人员及质量验收人

员。

4.2主控项目

4.2.1装配式抗震支吊架所使用材料的材质、规格和性能应符合设计要求。装配式抗震支

吊架各种型钢、连接件等主要材质应为Q235B级及以上碳钢或者不锈钢，碳钢化学成分应

该符合现行国家标准《碳素结构钢》GB/T700的规定，不锈钢化学成分应符合现行国家标

准《不锈钢、耐热钢牌号—化学成分》GB/T20878的规定。紧固件质量应符合现行国家标

准《紧固件机械性能螺栓、螺钉和螺柱》GB/T3098.1、《紧固件机械性能螺母粗牙螺纹》

GB/T
