GB/T 15765-2014 房间空气调节器用全封闭型电动机-压缩机

ICS97.040.30

Y61OB

中华人民共和国国彖标准

GB/T15765—2014

代替GB/T15765—2006

房间空气调节器用全封闭型电动机■压缩机

Hermeticmotor-compressorsforroomconditioners

2014-12-05发布2015-12-01实施

GB/T15765—2014

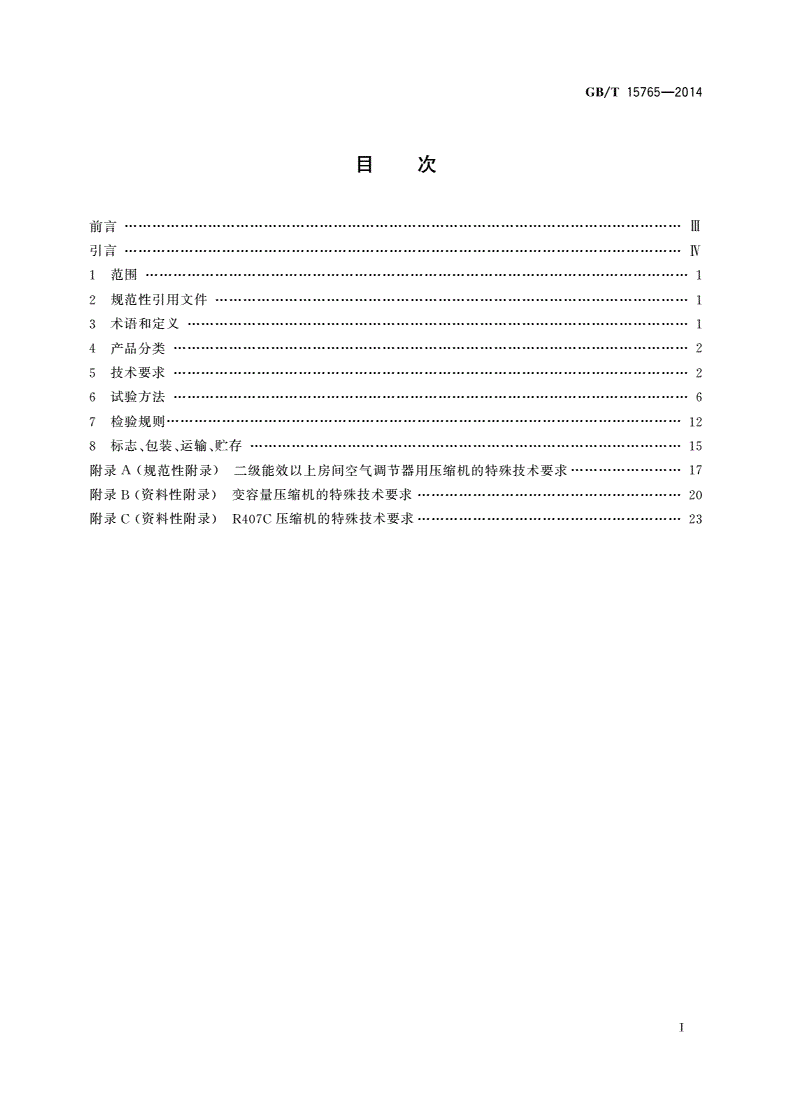

目次

前言m

引言N

1范围1

2规范性引用文件1

3术语和定义1

4产品分类2

5技术要求2

6试验方法6

7检验规则12

8标志、包装、运输、贮存15

附录A（规范性附录）二级能效以上房间空气调节器用压缩机的特殊技术要求17

附录B（资料性附录）变容量压缩机的特殊技术要求20

附录C（资料性附录）R407C压缩机的特殊技术要求23

T

GB/T15765—2014

■ir■■i

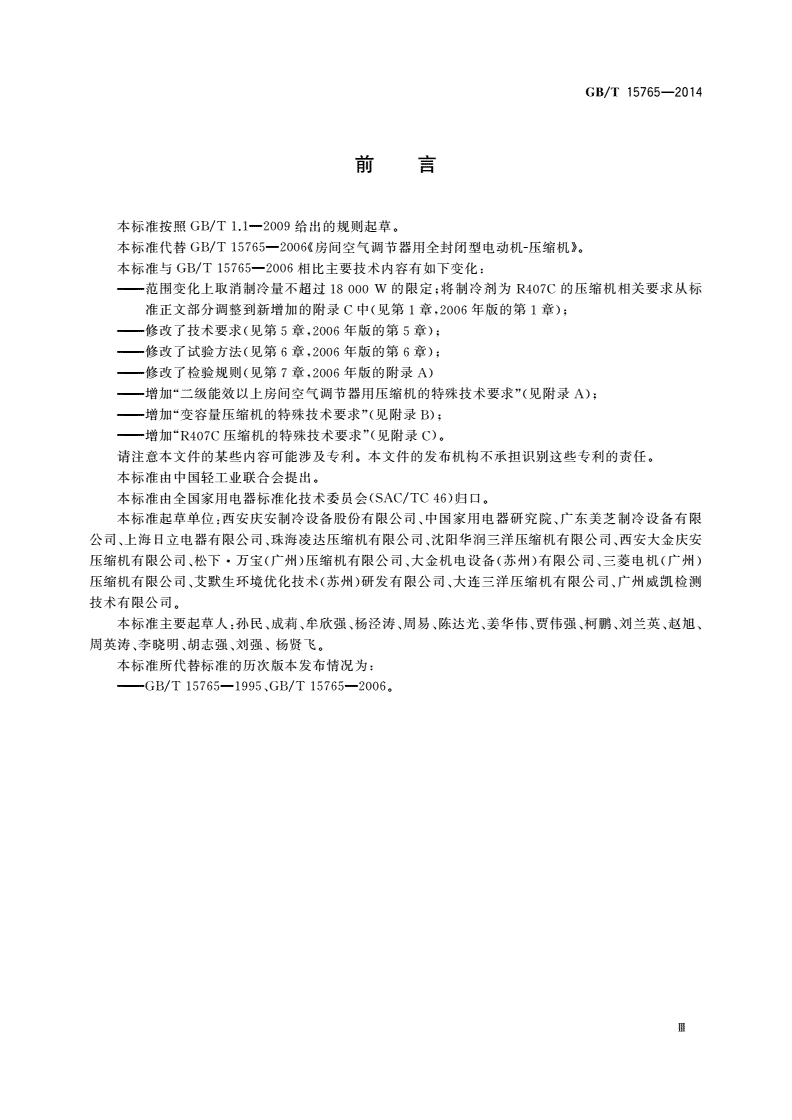

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB/T15765—2006《房间空气调节器用全封闭型电动机-压缩机》。

本标准与GB/T15765-2006相比主要技术内容有如下变化：

-范围变化上取消制冷量不超过18000W的限定；将制冷剂为R407C的压缩机相关要求从标

准正文部分调整到新增加的附录C中（见第1章,2006年版的第1章）；

——修改了技术要求（见第5章,2006年版的第5章）；

——修改了试验方法（见第6章,2006年版的第6章）；

——修改了检验规则（见第7章,2006年版的附录A）

——增加“二级能效以上房间空气调节器用压缩机的特殊技术要求”（见附录A）；

——增加“变容量压缩机的特殊技术要求”（见附录B）；

——增加“R407C压缩机的特殊技术要求”（见附录C）o

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国轻工业联合会提出。

本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。

本标准起草单位：西安庆安制冷设备股份有限公司、中国家用电器研究院、广东美芝制冷设备有限

公司、上海日立电器有限公司、珠海凌达压缩机有限公司、沈阳华润三洋压缩机有限公司、西安大金庆安

压缩机有限公司、松下•万宝（广州）压缩机有限公司、大金机电设备（苏州）有限公司、三菱电机（广州）

压缩机有限公司、艾默生环境优化技术（苏州）研发有限公司、大连三洋压缩机有限公司、广州威凯检测

技术有限公司。

本标准主要起草人:孙民、成莉、牟欣强、杨泾涛、周易、陈达光、姜华伟、贾伟强、柯鹏、刘兰英、赵旭、

周英涛、李晓明、胡志强、刘强、杨贤飞。

本标准所代替标准的历次版本发布情况为：

——GB/T15765—1995.GB/T15765—2006o

m

GB/T15765—2014

引言

本标准的附录A是规范性附录，二级能效以上房间空气调节器用全封闭型电动机-压缩机，可单独

采用附录A中的技术要术。当国家标准能效准入等级实施到位后，鼓励附录A中的技术要术转入本标

准的正式条款。

IV

GB/T15765—2014

房间空气调节器用全封闭型电动机-压缩机

1范围

本标准规定了房间空气调节器用全封闭型电动机-压缩机的术语和定义、产品分类、技术要求、试验

方法及标志、包装、运输、贮存的要求。

本标准适用于制冷剂为R22和R410A的房间空气调节器用全封闭型电动机-压缩机（以下简称压

缩机，包括转子式压缩机、涡旋式压缩机和活塞式压缩机）。

制冷剂为其他类型的同类压缩机可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1019家用和类似用途电器包装通则

GB/T4214.1—2000声学家用电器及类似用途器具噪声测试方法第1部分:通用要求

GB4706.17-2010家用和类似用途电器的安全电动机-压缩机的特殊要求

GB4706.32家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求

GB/T5773容积式制冷剂压缩机性能试验方法

GB/T7725房间空气调节器

3术语和定义

下列术语和定义适用于本文件。

3.1

标称值ratingparameter

产品技术规格书中标称的数值。

3.2

性能系数coefficienofperformance；COP

在规定的工况下，压缩机的制冷量与输入功率的比值。转速可控型压缩机的性能系数计算有两种

方法,分别为在计算性能系数时不计入控制器的功率损耗和在计算性能系数时计入控制器的功率损耗。

3.3

过冷度degreeofsub-cooling

与压缩机排气压力相对应的制冷剂沸点温度和节流装置前液态制冷剂的温度之间的差值。

3.4

过热度degreeofsuper-heating

压缩机吸气口处制冷剂吸气温度与压缩机吸气压力相对应的制冷剂露点温度之间的差值。

3.5

转速可控型压缩机controllablespeedcompressor

通过使用变速（变频）控制装置使转速改变的压缩机,包括交流变速压缩机和直流变速压缩机。

1

GB/T15765—2014

3.6

变容量压缩机variablecapacitycompressor

通过机械和（或）电气方法使容量改变的压缩机。

4产品分类

4.1按结构型式分类

a）转子式压缩机；

b）涡旋式压缩机；

c）活塞式压缩机。

4.2按电源型式分类

a）单相电源压缩机；

b）三相电源压缩机。

4.3按转速控制型式分类

a）定速压缩机；

b）转速可控型压缩机。

4.4按气缸容量变化分类

a）定容量压缩机；

b）变容量压缩机。

5技术要求

5.1产品技术规格书

压缩机制造厂商应根据需求向压缩机用户提供产品技术规格书，产品技术规格书应包括压缩机供

电电源、制冷量标称值、输入功率、性能系数、T作电流、噪声标称值、转速可控型压缩机的转速（频率）变

化范围、交流变速压缩机或直流变速压缩机、振动标称值、整机残余水分含量、整机内部杂质含量和过负

荷条件等项目及本标准所规定的测试条件。

5.2压缩机适用于空调器工作的环境温度

压缩机适用于空调器工作的环境温度见GB/T7725o

5.3使用性能要求

5.3.1制冷量及性能系数

按6.2和6.4规定的方法进行试验，实测制冷量应不小于其标称值的95%,各类定速压缩机的实测

性能系数应不小于相应表1〜表3中规定的限值，各类转速可控型压缩机不计入控制器功率损耗的实

测性能系数应不小于相应表1〜表3中规定的限值。

注1：表3性能系数限定值不适用于活塞式压缩机。

注2：转速可控压缩机的性能系数是指在标称值对应的转速（频率）下的实测值。

注3：转速可控压缩机的输入功率、工作电流、性能系数的测试是指在使用制造厂指定的控制器下的实测值。

2

GB/T15765—2014

表1R22制冷剂转子式、涡旋式压缩机性能系数的限值

气缸工作容积/cm”W&5>8.5〜］5>15〜25>25〜40>40〜55>55〜75>75

单相、三相2.902.902.953.003.003.103.15

性能系数

交流变速2.902.902.902.953.003.153.20

(W/W)

直流变速2.952.952.953.003.003.203.25

表2R22制冷剂定速活塞式压缩机性能系数的限值

气缸工作容积/cn?<15>15〜25〉25〜40〉40〜75>75

性能系数

单相、二相2.352.402.452.502.55

(W/W)

表3R410A制冷剂压缩机性能系数的限值

气缸工作容积/cm”<5.8>5.8〜10〉10〜17>17〜28〉28〜36>36

单相、三相2.752.752.852.852.852.90

性能系数/

交流变速2.852.852.852.902.902.90

(W/W)

宜流变速2.952.952.953.003.003.00

5.3.2起动性能

定速压缩机按6.3规定的方法进行试验，压缩机均应能正常起动。

注：转速可控型压缩机此项目不适用。

5.3.3输入功率和工作电流

按6.4规定的方法进行试验，其实测输入功率和工作电流值应不超过标称值的110%。

5.3.4噪声

压缩机运转时，不应有异常声音。

按6.5规定的方法进行试验，各类压缩机实测(A计权)声功率级噪声值应不大于相应表4〜表6规

定的限值,其中对于转速可控型压缩机在标称值对应的转速(频率)下测得的噪声值不应超过压缩机的

噪声标称值，并且该噪声标称值要符合国家有关法律法规、标准的要求。

表4定速转子式压缩机噪声的限值

气缸工作容积/cm*M&5>&5〜15>15〜25>25〜35>35〜52>52

R22制冷剂压缩机

606366687274

声功率级/dB(A)

气缸工作容积/cn?<5.8>5.8〜10>10〜17>17〜24>24〜36>36

R410A制冷剂压缩机

636769727577

声功率级/dB(A)

3

GB/T15765—2014

表5定速涡旋式压缩机噪声的限值

气缸工作容积/cm”<55>55〜75>75〜120>120

R22制冷剂压缩机

67707381

声功率级/dB（A）

气缸工作容积/cm：*<36>36〜55>55〜75>75

R410A制冷剂压缩机

70737684

声功率级/dB（A）

表6定速活塞式压缩机噪声的限值

气缸名义工作容积/cn?<15〉15〜25>25〜40〉40〜75>75

声功率级/dB（A）6163666972

5.3.5振动

在噪声测定后，维持压缩机和代用制冷系统的工作状态不变，用测振仪测量规定点的振动加速度或

峰-峰振幅值。

按6.6.1规定的方法，转子式压缩机在其规定的各测量点测得的切向振动加速度最大值［转速可控

型压缩机在标称值对应的转速（频率）下测试］应不大于表7规定的限值。

表7转子式压缩机振动的限值

气缸工作容积/cn?€&5>&5〜15>15〜25>25〜40>40

切向最大振动加速度（有效值）/（m/s2）30

按6.6.2规定的方法，涡旋式压缩机在其规定的各测量点测得的各个方向的峰-峰振幅值最大值［转

速可控型压缩机在标称值对应的转速（频率）下测试：］应不大于表8规定的限值。

表8涡旋式压缩机振动的限值

气缸工作容积/cn?<55>55〜75>75

峰-峰振幅值/pm608090

按6.6.3规定的方法进行试验，活塞式压缩机在其规定的各测量点测得的法向振动加速度最大值

［转速町控型压缩机在标称值对应的转速（频率）卜测试］应不大于表9规定的限值。

表9活塞式压缩机振动的限值

气缸T作容积/cm“£15>15〜25>25〜40>40

法向最大振动加速度（有效值）/（m/s2）5.07.010.013.0

5.3.6压缩机壳体的气密性

按6.7规定的方法或其他等效方法进行试验，壳体（含被固定在壳体上的密封零件）不允许泄漏。

4

GB/T15765—2014

5.3.7整机残余水分含量

按6.8规定的方法进行试验，其整机残余水分含量应不大于表10的限值。

表10压缩机残余水分的限值

R22制冷剂压缩机

<15〉15〜25>25〜40〉40〜55>55〜75>75〜120>120

气缸工作容积/cn?

R410A制冷剂压缩机

<10〉10〜17>17〜28〉28〜38>38〜55>55〜75>75

气缸工作容积/cn?

整机残余水分含量/mg1502002503004008001200

5.3.8整机内部杂质含量

按6.9规定的方法进行试验，其整机内部杂质含量应不大于表11的限值。

表11压缩机杂质含量的限值

R22制冷剂压缩机

<25〉25〜40〉40〜75〉75〜120>120

气缸工作容积/cn?

R410A制冷剂压缩机

<17>17—28>28〜55〉55〜75>75

气缸工作容积/cn?

整机内部杂活塞式
